SEAT Leon 1P (2009-2012) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den SEAT Leon 1P (2009–2012), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
SEAT Leon 1P (2009-2012) – Sicherungskastenbelegung
Baujahr: 2009, 2010, 2011, 2012.
Die Sicherungen des Zigarettenanzünders (Steckdose) im SEAT Leon sind die Sicherungen #24 und #26 (2006) oder #42 (ab 2006) im Sicherungskasten des Armaturenbretts.
| Farbe | Ampere [A] |
|---|---|
| hellbraun | 5 |
| rot | 10 |
| blau | 15 |
| gelb | 20 |
| transparent oder weiß | 25 |
| grün | 30 |
| orange | 40 |
| rot | 50 |
| weiß | 80 |
| blau | 100 |
| grau | 150 |
| violett | 200 |
Fahrgastraum
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter einer Abdeckung.
Motorraum
Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.
Sicherungskastenbelegungen
2009, 2010, 2011, 2012
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2009, 2010, 2011, 2012)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Diagnose der Instrumententafel;
Instrumentenbeleuchtung; Scheinwerfer-Steuergerät; Strommesser; Beheizte Scheibenwischer; Motorsteuerung; AFS-Scheinwerfer. |
10 |
| 2 | Motorsteuergerät;
ABS-ESP-Steuergerät; Automatikgetriebe; Instrumententafel; Anhängersteuergerät; Lichtschalter; Bremsensor; Servolenkung; Rechter und linker Scheinwerfer. |
10 |
| 3 | Airbag | 5 |
| 4 | Heizung;
Rückfahrschalter; ASR-ESP-Schalter; Elektrochromatischer Spiegel; Parkhilfe; Ölstandsensor. |
5 |
| 5 | Rechter Xenon-Scheinwerfer | 10 |
| 6 | Linker Xenon-Scheinwerfer | 10 |
| 7 | Leer | |
| 8 | Anhängerkupplungs-Montagehilfe | 5 |
| 9 | Leer | |
| 10 | Leer | |
| 11 | Leer | |
| 12 | Zentralverriegelung | 15 |
| 13 | Diagnose;
Lichtschalter; Regensensor; Beheizte Heckscheibe. |
10 |
| 14 | Automatikgetriebe;
Heizung; Automatikgetriebehebel. |
10 |
| 15 | Leer | |
| 16 | Leer | |
| 17 | Alarm | 5 |
| 18 | Kombination/Hebel mit START STOP | 5 |
| 19 | Nebelscheinwerfer-Assistent | 20 |
| 20 | Navigation/Radio mit START STOP | 15 |
| 21 | Motorsteuerung | 10 |
| 22 | Lüfterschalter | 40 |
| 23 | Elektrische Fensterheber (vorne) | 30 |
| 24 | Karosserie-Steuergerät | 20 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 25 | Beheizte Heckscheibe | 25 |
| 26 | Elektrische Heckfenster | 30 |
| 27 | Motor (Kraftstoffsteuergerät/Pumpenrelais) | 15 |
| 28 | Komfortsteuerung | 30 |
| 29 | Leer | |
| 30 | Frei;
2009: Automatikgetriebe) |
– / 20 (2009) |
| 31 | Vakuumpumpe | 20 |
| 32 | Leer | |
| 33 | Schiebedach | 25 |
| 34 | Komfort-Armaturenbrett;
Zentralverriegelungssystem. |
25 |
| 35 | Leer | |
| 36 | Scheinwerferreinigungsanlage | 20 |
| 37 | Sitzheizung | 30 |
| 38 | Motorsteuerung | 10 |
| 39 | Telefon mit START STOP Funktion | 10 |
| 40 | Lüfterschalter | 40 |
| 41 | Heckscheibenwischermotor;
Armaturenbrettverkabelung. |
20 |
| 42 | 12 V Steckdose;
Zigarettenanzünder. |
20 |
| 43 | Vorbereitung Anhängerkupplung | 15 |
| 44 | Vorbereitung Anhängerkupplung | 20 |
| 45 | Vorbereitung Anhängerkupplung | 15 |
| 46 | Leer | |
| 47 | Motorsteuerung | 10 |
| 48 | Motorsteuerung | 10 |
| 49 | Leer |

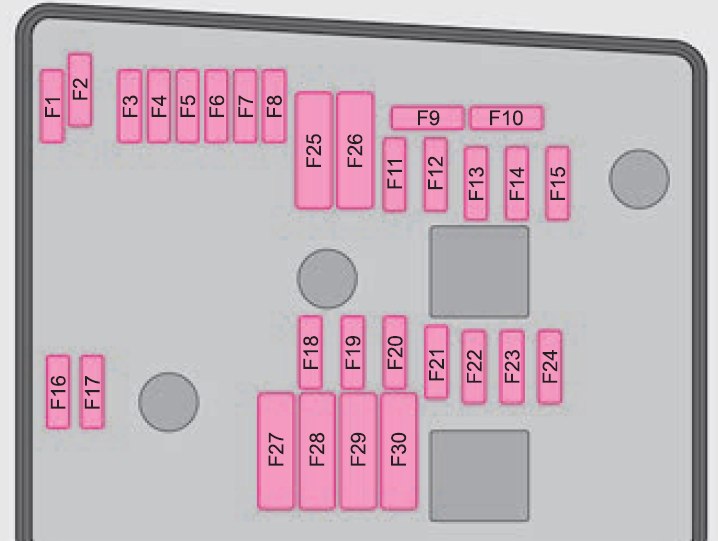

Motorraum
Sicherungsbelegung im Motorraum (2009, 2010, 2011, 2012)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Scheibenwischer | 30 |
| 2 | Getriebe DQ200 | 30 |
| 3 | Kabel-Steuergerät | 5 |
| 4 | ABS | 20 |
| 5 | Getriebe AQ | 15 |
| 6 | Instrumententafel;
Lenksäule. |
5 |
| 7 | Zündschlüssel | 40 |
| 8 | Radio | 15 |
| 9 | Telefon;
TomTom Navigation. |
5 |
| 10 | Motorsteuerung | 5 |
| 10 | Motorsteuerung | 10 |
| 11 | Leer | |
| 12 | Elektronisches Steuergerät | 5 |
| 13 | Stromversorgung Benzin-Einspritzmodul | 15 |
| 13 | Stromversorgung Diesel-Einspritzmodul | 30 |
| 14 | Spule | 20 |
| 15 | Motorsteuerung | 5 |
| 15 | Pumpenrelais | 10 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 16 | Beleuchtung richtig | 30 |
| 17 | Hupe | 15 |
| 18 | Leer | |
| 19 | Reinigen | 30 |
| 20 | Wasserpumpe | 10 |
| 20 | Motor-Drucksensorpumpe 1.8 | 20 |
| 21 | Lambdasonde | 15 |
| 22 | Bremspedal;
Geschwindigkeitssensor. |
5 |
| 23 | Motorsteuerung | 5 |
| 23 | Motorsteuerung | 10 |
| 23 | Motorsteuerung | 15 |
| 24 | AKF;
Getriebeventil. |
10 |
| 25 | ABS-Pumpe | 40 |
| 27 | Motorsteuerung | 40 |
| 27 | Motorsteuerung | 50 |
| 28 | Leer | |
| 29 | Elektrische Fensterheber (vorne und hinten) | 50 |
| 29 | Elektrische Fensterheber (vorne) | 30 |
| 30 | Zündschlüssel | 50 |
Über den SEAT Leon 1P (2009-2012)
Der SEAT Leon 1P, hergestellt zwischen 2009 und 2012, ist ein beliebtes Modell eines kompakten Schrägheckfahrzeugs, das eine Kombination aus stilvollem Design und zuverlässiger Leistung bietet. Dieses Modell ist bekannt für sein dynamisches Fahrverhalten und seine präzise Lenkung. Der SEAT Leon 1P war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Effizienzstufen boten. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, mit modernen Technologien und Funktionen, die den Fahrkomfort erhöhen. Dank seiner Eigenschaften wurde der SEAT Leon 1P zu einer beliebten Wahl unter Fahrern, die ein zuverlässiges und stilvolles Fahrzeug suchen.
Sicherungskastenbelegung SEAT Leon 1P
Diese Seite zeigt die Sicherungskastenbelegung für den SEAT Leon 1P, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und auch im Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
