Seat Toledo (2004-2012) – Sicherungskasten

Thomas Schneider

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Toledo (2004–2012), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Zuordnung und Anordnung jeder Sicherung.

Sicherungs- und Relaisplan – Seat Toledo

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2004, 2005.

Sicherungskasten im Armaturenbrett

Fahrzeuge mit Links- und Rechtslenkung

Sicherungskasten im Armaturenbrett für Fahrzeuge mit Links- und Rechtslenkung.
Nummer Beschreibung Stromstärke [A]
1 Elektrochromatischer Spiegel;

Relais 50.

 5
2 Motorsteuergerät 5
3 Lichtschalter;

Scheinwerfersteuerung;

Scheinwerfer rechts;

Telefon.

 5
4 Telefon-Vorrüstung 5
5 Strommesser;

Frequenzröhre.

 10
6 Airbag 5
7 — —
8 — —
9 Servolenkung 5
10 Diagnose;

Rückfahrlichtschalter.

 5
11 Beheizte Windschutzscheibe 5
12 FSI-Messung 10
13 Anhängersteuergerät 5
14 ESP/TCP-Steuergerät;

ABS/ESP.

 5
15 Automatikgetriebe 5
16 Heizungssteuerung;

Klimatronic;

Drucksensor;

Sitzheizung.

 10
17 Motor 7,5
18 — —
19 — —
20 Stromversorgung des Motor-Sicherungskastens 5
21 Schalthebel 5
22 — —
23 Bremslichter 5
24 Diagnose;

Lichtschalter.

 10
25 Vakuumpumpe 20
26 Motorstromanschluss 10
27 Automatikgetriebe 20
28 Lichtschalter 5
29 Heckscheibenwischermotor 15
30 Heizungsbetrieb 5
31 Kabelsteuergerät 15
32 Düsen 5
33 Heizung 40
34 — —
35 — —
36 — —
37 — —
38 — —
39 Anhängersteuergerät (Anhängerkupplung) 15
40 Anhängersteuergerät (Blinker, Bremsen und linke Seite) 20
41 Anhängersteuergerät (Nebelschlussleuchte, Rückfahrlicht und rechte Seite) 20
42 Elektrische Druckgusskonsole 15
Elektrischer Druckguss hinten 30
43 Kraftstoffsteuergerät 15
44 Warnhorn und Innenraumüberwachungssensor 5
45 — —
46 Kabelsteuergerät 7,5
47 Zigarettenanzünder 25
48 Sitze 10
49 Zentralverriegelung 10
50 Zentralverriegelung zentral 25
51 Schiebedach 20
52 Kabelsteuergerät 25
53 Scheinwerferreinigungsanlage 20
54 Park Pilot (Parkassistent) 5
55 — —
56 Climatronic Heizmotor 40
57 Türsteuergerät 30
58 Türsteuergerät 30

Unter dem Lenkrad, an der Relaishalterung

Nummer Beschreibung Stromstärke [A]
Aria Türsteuerungen (elektrische Fensterheber/Spiegel/Zentralverriegelung) 30

Sicherungskasten im Motorraum, linke Seite

Sicherungskasten im Motorraum, linke Seite, mit Bezug zum Lichtschalter.

Nummer Beschreibung Stromstärke [A]
1 Rein 30
2 Lenksäule 5
3 Kabelsteuergerät 5
4 ABS 30
5 Getriebe AQ 15
6 Kombi 5
7 — —
8 Radio 15
10 Hauptrelais im Motorraum FSI / Dieselmotor / Einspritzmodulversorgung 5
Hauptrelais im Motorraum D2L (2.0 FSI 147 kW) 10
11 — —
12 Gateway 5
13 Stromversorgung des Benzineinspritzmoduls 25
Stromversorgung des Dieseleinspritzmoduls 20
14 Zündspule 20
15 Motor T71 / 20 FSI 5
Pumpenrelais 10
16 Pumpe ADS 30
17 Hupe 15
18 — —
19 Rein 30
20 — —
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Motor 1.6, Hauptrelais (Relais Nr. 100) 5
T 71 Diesel AGR 10
Hochdruckkraftstoffpumpe 2.0 D2L 15
24 ARF;

Umschaltventil.

 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
27 Motor 1.6 SLP 40
1.9 TDI Glühkerzenrelais 50
28 KL15 40
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 KLX 40

Sicherungskasten

Nummer Beschreibung Stromstärke [A]
B1 Lichtmaschine < 140 W 150
Lichtmaschine > 140 W 200
C1 Servolenkung 80
D1 PTC (zusätzliche elektrische Luftheizung) 100
E1 Lüfter > 500 W / Lüfter < 500 W 80
50
F1 Stromversorgung Mehrfachstecker „30“;

Sicherungskasten innen.

 100
G1 Stromversorgung Anhängersicherung im Sicherungskasten innen 50
H1 — —

Sicherungs- und Relaisplan – Seat Toledo

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2006.

Sicherungskasten im Armaturenbrett

Fahrzeuge mit Links- und Rechtslenkung

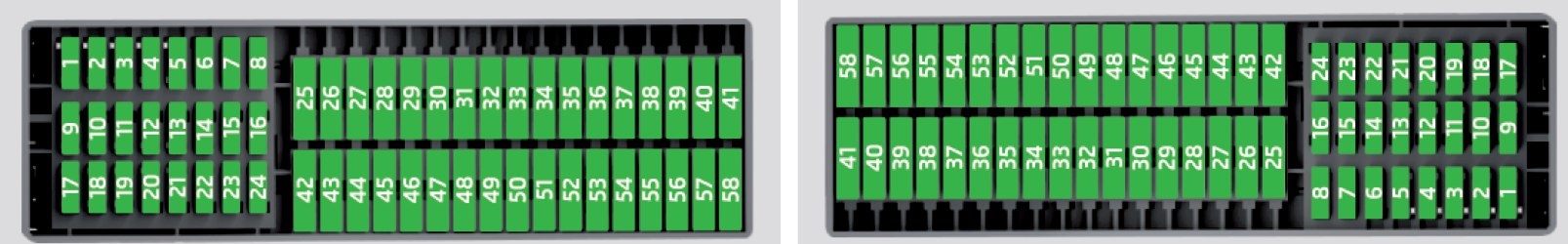

Detailansicht des Sicherungskastens im Armaturenbrett für beide Lenkungsarten.
Nummer Beschreibung Stromstärke [A]
1 — —
2 — —
3 — —
4 — —
5 — —
6 — —
7 — —
8 — —
9 Airbag 5
10 — —
11 — —
Set nach dem Verkauf 5
12 Xenonscheinwerfer links 10
13 Heizungssteuerung;

ESP-, ASR-Schalter;

Rückwärtsgang;

Telefonsystem.

 5
14 ABS;

ESP;

Motor;

Lichter;

Anhängersteuergerät;

Lichtschalter;

Armaturenbrett.

 10
15 Scheinwerfereinstellungssteuergerät;

Beheizte Frontscheiben;

Armaturenbrettbeleuchtung;

Diagnose des Steuergeräts.

 10
16 Xenonscheinwerfer rechts 10
17 Motor D2L (2,0l 147 kW 4-Stufen TFSI) 10
18 — —
19 — —
20 Park Pilot (Parkassistent);

Schalthebel;

ESP-Steuergerät.

 10
21 Kabelsteuergerät 7,5
22 Volumenalarmsensor;

Alarmhorn.

 5
23 Diagnose;

Regensensor;

Lichtschalter.

 10
24 — —
25 Schnittstelle des Automatikgetriebe-Steuergeräts 20
26 Vakuumpumpe 20
27 — —
28 Frontscheibenwischermotor/Kabelsteuerung 20
Leggere  Seat Toledo I (1991-1999) – Batterie
29 — —
30 Zigarettenanzünder;

Steckdose.

 20
31 — —
32 — —
33 Heizung 40
34 — —
35 — —
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Anhängersteuergerät (Anhängerkupplung) 15
40 Anhängersteuergerät (Blinker, Bremsen und linke Seite) 20
41 Anhängersteuergerät (Nebelschlussleuchte, Rückfahrlicht und rechte Seite) 20
42 Anhängerkupplungssatz (Assistenzlösung) 15
43 — —
44 Heckscheibenheizung 25
45 Elektrische Fensterheber vorne 30
46 Elektrische Fensterheber hinten 30
47 Motor (Blinker, Kraftstoffrelais) 15
48 Komfortsteuerung 20
49 Heizungssteuerung 40
50 Sitzheizung 30
51 Schiebedach 20
52 Scheinwerferreinigungsanlage 20
53 Anhängerkupplungssatz (Assistenzlösung) 20
54 Taxi (Stromversorgung vom Taxameter) 5
55 Anhängerkupplungssatz (Assistenzlösung) 20
56 Taxi (Stromversorgung Funkgerät) 15
57 — —
58 Zentralverriegelung 30



Sicherungskasten im Motorraum, linke Seite

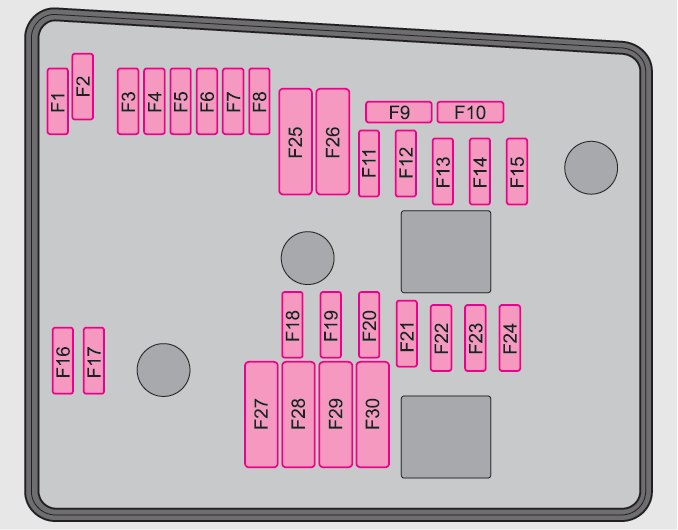

Sicherungskasten im Motorraum, linke Seite, in der Nähe der Steckdose.

Nummer Beschreibung Stromstärke [A]
1 Scheibenwischer 30
2 — 5
3 Kabelsteuergerät 5
4 ABS 30
5 Getriebe AQ 15
6 Armaturenbrett/Lenksäule 5
7 Zündschlüssel 40
8 Radio 15
9 Telefon;

Tomtom Navigation.

 5
10 Motorsteuerung 5
Motorsteuerung 10
11 — —
12 Elektronisches Steuergerät 10
13 Stromversorgung des Benzineinspritzmoduls 25
Stromversorgung des Dieseleinspritzmoduls 30
14 Spule 20
15 Motorsteuerung 5
Pumpenrelais 10
16 Richtige Beleuchtung 40
17 Hupe 15
18 — —
19 Rein 30
20 — —
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Motorsteuerung 5
Motorsteuerung 10
Motorsteuerung 15
24 AKF;

Übertragungsventil.

 10
25 ABS-Pumpe 40
26 Linke Beleuchtung 40
27 Motorsteuerung 40
Motorsteuerung 50
28 — —
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 Zündschlüssel 40

Sicherungskasten

Nummer Beschreibung Stromstärke [A]
B1 Lichtmaschine < 140 W 150
Lichtmaschine > 140 W 200
C1 Servolenkung 80
D1 Stromversorgung Mehrfachstecker „30“;

Sicherungskasten innen.

 100
E1 Lüfter > 500 W 80
Lüfter < 500 W 50
F1 PTC (elektrische Luftheizung) 100
G1 Stromversorgung Anhängersicherung im Sicherungskasten innen 50
H1 Steuergerät Zentralverriegelung (4F8 mit automatischer Verriegelung) —

Seat Toledo (2007) – Sicherungsplan

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Toledo (2007) ist die Sicherung 30 im Sicherungskasten.

Baujahr: 2007

Sicherungen auf der linken Seite des Armaturenbretts

Nr. Beschreibung Amp [A]
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 – –
8 – –
9 Airbag 5
10 RSE-Eingang (Dachbildschirm) –
11 – –
Nachrüstsatz 5
12 Linker Xenon-Scheinwerfer 10
13 Heizungssteuerung;

ESP;

ASR-Schalter;

Rückwärtsgang;

Telefonvorbereitung;

Tomtom-Navigation.

 5
14 ABS-Instrumententafel;

ESP;

Motor;

Lichter;

Anhänger-Instrumententafel;

Lichtschalter;

Instrumententafel.

 10
15 Licht-Instrumententafel;

Beheizte Scheibenwischer;

Anzeigenbeleuchtung;

Diagnose-Instrumententafel.

 10
16 Rechter Xenon-Scheinwerfer 10
17 Motor D2L

(2,0 l 147 kW 4-Gang TFSI).

 10
18 – –
19 – –
20 Park Pilot (Parkassistent);

Schalthebel;

ESP-Schalter.

 10
21 Kabelsteuergerät 7,5
22 Alarmanlagen-Volumensensor;

Hupe.

 5
23 Diagnose;

Regensensor;

Lichtschalter.

 10
24 Haken-Kit vorinstalliert

(assistierte Lösung).

 15
25 Automatikgetriebe

Verteilerkupplung.

 20
26 Vakuumpumpe 20
27 RSE-Eingang (Dachbildschirm) 10
28 Motor vorderer Scheibenwischer;

Kabelcontroller.

 20
29 – –
30 Zigarettenanzünder 20
31 – –
32 – –
33 Heizung 40
34 – –
35 – –
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Anhängersteuergerät

(Kupplung).

 15
40 Anhängersteuergerät

(Blinker, Bremsen und linke Seite).

 20
41 Anhängersteuergerät

(Nebelscheinwerfer,

Rücklicht und rechte Seite).

 20
42 – –
43 Anhänger-Vorbereitung 40
44 Heckscheibenheizung 25
45 Elektrische Fensterheber (vorne) 30
46 Elektrische Fensterheber hinten 30
47 Motor

(Kraftstoffregler, Benzinrelais)

 15
48 Komfortsteuerung 20
49 Heizungssteuerung 40
50 Sitzheizung 30
51 Schiebedach 20
52 Scheinwerferreinigungsanlage 20
53 Abschleppring-Kit

(assistierte Version).

 20
54 Taxi (Kilometerzähler-Stromversorgung) 5
55 Abschleppring-Kit

(assistierte Version).

 20
56 Taxi (Taxameter-Stromversorgung) 15
57 – –
58 Zentralverriegelung 30

Sicherungsplan, Motorraum, linke Seite

Nummer Beschreibung Amp [A]
1 Scheibenwischer 30
2 Lenksäule 5
3 Kabelsteuergerät 5
4 ABS 30
5 Getriebe AQ 15
6 Instrumententafel 5
7  – –
8 Radio 15
9 Tomtom-Navigation 5
10 Hauptrelais in FSI,

Motorraum Diesel,

Einspritzmodul-Stromversorgung.

 5
Hauptrelais im Motorraum D2L

(2.0 FSI 147 kW).

 10
11 – –
12 Übergang 10
13 Einspritzmodul-Stromversorgung Benzin 25
Einspritzmodul-Stromversorgung Diesel 30
14 Spirale 20
15 Motor T71/20 FSI 5
Pumpenrelais 10
16 ABS-Pumpe 30
17 Hupe 15
18 – –
19 Rein 30
20 – –
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Diagnosemotor 1.6, Hauptrelais

(Relais Nr. 100).

 5
T 71 Diesel AGR 10
2.0 D2L Hochdruckkraftstoffpumpe 15
24 AKF, Getriebeventil 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Motor 1.6 SLP 40
1.9 TDI Glühkerzenrelais 50
27 KL15 40
28 Scheibenwaschmotor,

Kabelregler.

 20
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 X – Auspuffrelais 40
Leggere  Seat Mii (ab 2011) – Batterien

Position im Motorraum: Sicherungskasten

Nr. Beschreibung Amp [A]
B1 Lichtmaschine <140 W. 150
Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 Stromversorgung Mehrfachsteckdose „30“;

Sicherungskasten innen.

 100
E1 Lüfter> 500 W. 80
Lüfter <500 W. 50
F1 PTC

(elektrische Zusatzheizung

über Luft)

 80
G1 PTC

(elektrische Zusatzheizung

über Luft)

 40
H1 Zentralverriegelung

(4F8 mit Autolock).

 –

Seat Toledo (2008) – Sicherungskastenplan

Baujahr: 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Toledo (2008) ist die Sicherung 30 im Sicherungskasten am Armaturenbrett.

Sicherungen auf der linken Seite des Armaturenbretts

Nr. Beschreibung Amp [A]
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 – –
8 – –
9 Airbag 5
10 RSE-Eingang (Bildschirm auf dem Dach) 10
11 – –
12 Linker Xenon-Scheinwerfer 10
13 Heizungssteuerung;

ESP;

ASR-Schalter;

Telefonvorbereitung;

Tomtom-Navigation.

 5
14 Instrumententafel;

ABS;

ESP;

Motor;

Lichter;

Anhänger-Instrumententafel;

Lichtschalter;

Instrumententafel der Instrumente.

 10
15 Licht-Instrumententafel;

Beheizte Scheibenwischer;

Blinkerbeleuchtung;

Diagnose-Instrumententafel.

 10
16 Rechter Xenon-Scheinwerfer 10
17 Motorsteuerung 10
18 – –
19 – –
20 Park Pilot (Parkassistent);

Schalthebel;

ESP-Schalter.

 10
21 Kabelsteuergerät 7,5
22 Alarmanlagen-Volumendetektor;

Hupe.

 5
23 Diagnose;

Regensensor;

Lichtschalter.

 10
24 – 15
25 Automatikgetriebe

Verteilerkupplung.

 20
26 Vakuumpumpe 20
27 RSE-Eingang (Bildschirm auf dem Dach) 10
28 Motor Scheibenwischer vorne;

Kabelcontroller.

 20
29 – –
30 Zigarettenanzünder 20
31 – –
32 – –
33 Heizung 40
34 – –
35 – –
36 Motorsteuerung 10
37 Motorsteuerung 10
38 Motorsteuerung 10
39 Anhängersteuergerät

(Kupplung).

 15
40 Anhängersteuergerät

(Blinker,

Bremsen

und linke Seite).

 20
41 Anhängersteuergerät

(Nebelscheinwerfer,

Rücklicht

und rechte Seite).

 20
42 – –
43 Anhänger-Vorbereitung 40
44 Heckscheibenheizung 25
45 Elektrische Fensterheber (vorne) 30
46 Elektrische Fensterheber (hinten) 30
47 Motor

(Kraftstoffregler,

Benzinrelais).

 15
48 Komfortsteuerung 20
49 Heizungssteuerung 40
50 Sitzheizung 30
51 Schiebedach 20
52 Scheinwerfer-Spritzdüsen 20
53 – –
54 Taxi (Kilometerzähler-Stromversorgung) 5
55 – –
56 Taxi (Taxameter-Stromversorgung) 15
57 – –
58 Zentralverriegelung 30

Sicherungsplan, Motorraum, linker Teil

Nr. Beschreibung Amp [A]
1 Scheibenwischer 30
2 – 5
3 Kabelsteuergerät 5
4 ABS 30
5 Getriebe AQ 15
6 Instrumententafel;

Lenksäule.

 5
7 Zündschlüssel 40
8 Radio 15
9 Tomtom-Navigation 5
10 Motorsteuerung 5
Motorsteuerung 10
11 – –
12 Elektronisches Steuergerät 10
13 Einspritzmodul-Stromversorgung

Benzin.

 25
Einspritzmodul-Stromversorgung

Diesel.

 30
14 Spirale 20
15 Motorsteuerung 5
Pumpenrelais 10
16 Rechte Beleuchtung 40
17 Hupe 15
18 – –
19 Leer 30
20 – –
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Motorsteuerung 5
Motorsteuerung 10
Motorsteuerung 15
24 AKF;

Getriebeventil,

 10
25 ABS-Pumpe 40
26 Linke Beleuchtung 40
27 Motorsteuerung 40
Motorsteuerung 50
28 – –
29 Elektrische Fensterheber

(vorne und hinten).

 50
Elektrische Fensterheber

(vorne).

 30
30 Zündschlüssel 40

Position im Motorraum: Sicherungskasten

Nummer Beschreibung Amp [A]
B1 Lichtmaschine <140 W. 150
Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 Stromversorgung Mehrfachsteckdose „30“;

Sicherungskasten innen;

 100
E1 Lüfter> 500 W. 80
Lüfter <500 W. 50
F1 PTC (elektrische Heizung

zusätzlich über Luft).

 80
G1 PTC (elektrische Heizung

zusätzlich über Luft).

 40
H1 Zentralverriegelung –

Sicherungs- und Relaisplan – Seat Toledo

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2009.

Sicherungen im Armaturenbrett

Fahrzeuge mit Links- und Rechtslenkung

Übersicht der Sicherungen im Armaturenbrett für Links- und Rechtslenker.
Nummer Beschreibung Ampere [A]
1 — —
2 — —
3 — —
4 — —
5 — —
6 — —
7 — —
8 — —
9 Airbag 5
10 RSE-Eingang (Dachbildschirm) 10
11 — —
12 Linker Xenonscheinwerfer 10
13 Heizungssteuerung;

ESP;

ASR-Schalter;

Rückwärtsgang;

Telefonvorbereitung;

TomTom-Navigation.

 5
14 ABS/ESP-Armaturenbrett;

Motor;

Lichter;

Anhänger-Armaturenbrett;

Lichtschalter;

Instrumenten-Armaturenbrett.

 10
15 Armaturenbrett für Scheinwerfereinstellung;

Beheizte Scheibenwischer;

Instrumentenbeleuchtung;

Diagnose-Armaturenbrett.

 10
16 Rechter Xenonscheinwerfer 10
17 Motorsteuerung 10
18 — —
19 — —
20 Park Pilot (Parkassistent);

Schalthebel;

ESP-Steuergerät.

 10
21 Kabelsteuergerät 7,5
22 Volumenalarm-/Hupenalarmsensor 5
23 Diagnose;

Regensensor;

Lichtschalter.

 10
24 — 15
25 Automatikgetriebe Differenzialsperre 20
26 Vakuumpumpe 20
27 RSE-Eingang (Dachbildschirm) 10
28 Motor vorderer Scheibenwischer/Kabelantrieb 20
Leggere  Seat Ibiza II (6K2) (1999-2002) – Batterie
29 — —
30 Zigarettenanzünder;

Fach.

 20
31 — —
32 — —
33 Heizung 40
34 — —
35 — —
36 Motorsteuerung 10
37 Motorsteuerung 10
38 Motorsteuerung 10
39 Anhängersteuergerät (Paar) 15
40 Anhängersteuergerät (Blinker, Bremsen und linke Seite) 20
41 Anhängersteuergerät (Nebelscheinwerfer, Rückfahrscheinwerfer und rechte Seite) 20
42 — —
43 Anhänger-Vorbereitung 40
44 Heckscheibenheizung 25
45 Elektrische Fensterheber (vorne) 30
46 Elektrische Fensterheber (hinten) 30
47 Motor (Kraftstoffsteuergerät, Benzinrelais) 15
48 Komfortsteuerung 20
49 Heizungssteuerung 40
50 Sitzheizung 30
51 Schiebedach 20
52 Scheinwerferreinigungsanlage 20
53 — —
54 Taxi (Stromversorgung) 5
55 — —
56 Taxi (Taxameter-Stromversorgung) 15
57 — —
58 Zentralverriegelung 30

Sicherungen im Motorraum, linke Seite

Sicherungen im Motorraum, linke Seite, neben dem Fach positioniert.

Nummer Beschreibung Ampere [A]
1 Scheibenwischer 30
2 — 5
3 Kabelsteuergerät 5
4 ABS 30
5 AQ-Übertragung 15
6 Instrumententafel/Lenksäule 5
7 Zündschlüssel 40
8 Radio 15
9 Telefon;

Tomtom-Navigation.

 5
10 Motorsteuerung 5
Motorsteuerung 10
11 — —
12 Elektronisches Steuergerät 10
13 Stromversorgung Benzin-Einspritzmodul 25
Stromversorgung Diesel-Einspritzmodul 30
14 Zündspule 20
15 Motorsteuerung 5
Pumpenrelais 10
16 Richtige Beleuchtung 40
17 Hupe 15
18 — —
19 Sauber 30
20 — —
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Motorsteuerung 5
Motorsteuerung 10
Motorsteuerung 15
24 AKF;

Getriebeventil.

 10
25 ABS-Pumpe 40
26 Linke Beleuchtung 40
27 Motorsteuerung 40
Motorsteuerung 50
28 — —
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 Zündschlüssel 40

Seiten-Sicherungen

Nummer Beschreibung Ampere [A]
B1 Lichtmaschine < 140 W 150
Lichtmaschine > 140 W 200
C1 Servolenkung 80
D1 Mehrpunkt-Stromversorgung „30“;

Interner Sicherungskasten.

 100
E1 Lüfter > 500 W 80
Lüfter < 500 W 50
F1 PTC (elektrische Luftheizung) 80
G1 PTC (elektrische Luftheizung) 40
H1 Zentralverriegelung —

Seat Toledo (2012) – Sicherungskastenplan

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Toledo (2012) ist die Sicherung 47 im Sicherungskasten.

Baujahr: 2012

Sicherungen im Armaturenbrett

Sicherungen im Armaturenbrett für Fahrzeuge des Baujahrs 2012.
Seat Toledo – Sicherungskastenplan – Armaturenbrett
Nr. Beschreibung
1 S – Starten
2 Start/Stop
3 Armaturenbrett;

Scheinwerfer-Winkeleinstellung;

Telefon;

Ölstandsensor.
4 ABS/ESC-Steuergerät
5 Benzinmotor: Tempomat
6 Rückfahrlichtlampe (Schaltgetriebe)
7 Schalter;

Motorsteuergerät;

Automatikgetriebe.
8 Bremslichtschalter;

Kupplungsschalter;

Kühlerlüfter.
9 Heizungsbedienfeld;

Klimaanlagensteuergerät;

Parkassistent;

Elektrische Fensterheber;

Kühlerlüfter;

Vordere Scheibenwischerdüsen.
10 DC-DC-Wandler
11 Außenspiegelsteuerung
12 Anhängersteuergerät
13 Automatikgetriebe-Steuergerät;

Automatikgetriebe.
14 Scheinwerfer-Winkeleinstellung
15 –
16 Servolenkung;

Geschwindigkeitssensor;

Motorsteuergerät.
17 Radio (START-STOP);

Tagfahrlicht.
18 Beheizte Spiegel
19 Einspritzung
20 Motorsteuergerät;

Kraftstoffpumpensteuergerät;

Kraftstoffpumpe.
21 Rückfahrlichtlampe (Automatikgetriebe);

Scheinwerfer mit CORNER-Funktion.
22 Heizungsbedienfeld;

Klimaanlagensteuergerät;

Telefon;

Allgemeines Armaturenbrett;

Lenkwinkelsensor;

Multifunktionslenkrad;

Automatikgetriebe-Sperre.
23 Innenbeleuchtung;

Beleuchtung von Handschuhfach und Kofferraum;

Seitenlichter.
24 Zentrales Fahrzeugsteuergerät
25 –
26 Heckscheibenwischer
27 –
28 Benzinmotor:

AKF-Ventil,

Zusatzheizung.
29 Einspritzung;

Kühlmittelpumpe.
30 Kraftstoffpumpe;

Zündung;

Tempomat.
31 Lambdasonde
32 Hochdruckkraftstoffpumpe;

Druckventil.
33 Motorsteuergerät
34 Motorsteuergerät;

Vakuumpumpe.
35 Tastenbeleuchtung;

Kennzeichenbeleuchtung;

Positionslichter;

Scheinwerferreinigung.
36 Hauptscheinwerfer
37 Nebelschlussleuchten;

DC/DC-Wandler.
38 Nebelscheinwerfer
39 Heizungsgebläse
40 –
41 Beheizte Vordersitze
42 Beheizte Heckscheibe
43 Hupe
44 Scheibenwischer
45 Heckklappenverriegelung;

Zentralverriegelung.
46 Alarm
47 Zigarettenanzünder;

Steckdose im Kofferraum.
48 ABS
49 Blinker;

Bremslichter.
50 DC-DC-Wandler;

Radio.
51 Elektrische Fensterheber

(Fahrer + hinten links).
52 Elektrische Fensterheber

(Beifahrer + hinten rechts).
53 Frontscheiben-Waschanlage
54 Armaturenbrett allgemein START-STOP;

Modul unter dem Lenkrad;

Multifunktionslenkrad.
55 Automatikgetriebe-Steuergerät
56 Scheinwerfer-Waschanlage
57 Hauptscheinwerfer (linke Seite)
58 Hauptscheinwerfer (rechte Seite)

Sicherungen im Motorraum (Version 1 und Version 2)

Zwei Versionen der Sicherungen im Motorraum, relevant für Multifunktionslenkrad.
Seat Toledo – Sicherungskastenplan – Motorraum
Nummer Beschreibung
1 Lichtmaschine
2 –
3 Innenraum (Version 1)
Stromversorgung Sicherungskasten (Version 2)
4 Elektrische Zusatzheizung (Version 1)
Innenraum (Version 2)
5 Innenraum
6 Kühlerlüfter;

Glühkerzensteuergerät.
7 Elektrohydraulische Servolenkung
8 ABS
9 Kühlerlüfter
10 Automatikgetriebe
11 ABS
12 Zentrales Steuergerät
13 Elektrische Zusatzheizung

Über Seat Toledo (2004-2012)

Der Seat Toledo der dritten Generation, produziert von 2004 bis 2012, ist ein kompaktes Familienauto, das Praktikabilität mit modernem Design verbindet. Dieses Modell ist bekannt für seinen geräumigen Innenraum und den großen Kofferraum, was es ideal für Familienausflüge macht. Der Toledo bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und Kraftstoffeffizienz bieten. Zu den häufigsten Motoren gehören der 1.6 MPI, 1.9 TDI und 2.0 FSI, die für ihre Zuverlässigkeit und Effizienz bekannt sind. Dank seiner robusten Konstruktion und hochwertigen Materialien ist der Seat Toledo eine beliebte Wahl unter Fahrern, die ein zuverlässiges und komfortables Fahrzeug suchen.

Sicherungskastenplan Seat Toledo

Diese Seite zeigt den Sicherungskastenplan für den Seat Toledo, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und korrekte Verwendung zu haben.

Post correlati:

  1. Seat Cordoba (1993-2007) – Sicherungskasten
  2. Seat Alhambra II (ab 2010) – Batterie
  3. Seat Altea (2004-2015) – Batterien
  4. Seat Cordoba I (1993-1999) – Batterie
  5. SEAT Alhambra 7M (1996-2010) – Sicherungskasten
  6. SEAT Toledo NH (2012-2019) – Sicherungskasten
  7. Sitz Toledo II (1999-2004) – Sicherungskasten
  8. Seat Mii (2011-2019) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
