Seat Mii (2011-2019) – Sicherungskasten

Thomas Schneider

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Mii 2011–2019, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2011.

Farbe der Sicherung Ampere [A]
violett 3
hellbraun 5
braun 7,5
rot 10
blau 15
gelb 20
weiß 25
grün 30
orange 40


Sicherungskasten im Innenraum

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

Detailansicht des Sicherungskastens unter dem Lenkrad im Fahrzeuginnenraum.


Nummer Beschreibung
Nummer Beschreibung
1 Telefon;

Kühlerlüfter;

Kombiinstrument;

Motorsteuergerät.
2 Diagnoseanschluss;

Luftkompressor;

Tastenfeld;

Klimaanlagensteuergerät.
3 Kupplungspedalschalter;

Bremspedalschalter.
4 Lichtschalter;

Kennzeichenbeleuchtung.
5 Lenkstockhebel;

Zentrales Steuergerät.
6 Scheinwerfer-Leuchtweitenregulierung;

Außenspiegelverstellung.
7-8 Automatikgetriebe
9 Airbag;

Tastenfeld.
10 Parkassistent
11 Scheinwerfer
12 Nebelschlussleuchte
13 Scheinwerfer
14 Heckscheibenwischer
15 Lichtschalter
16 Servolenkung
17 Scheibenwischer
18 Rückfahrlichtschalter
19 Einspritzdüsen;

Kühlmittelpumpe.
20 ABS/ESP
21 Positionsbeleuchtung
22 Tagfahrlicht
23 Scheinwerfer
24 Scheinwerferblinker
25 Scheibenwischer- und Waschanlage
Nummer Beschreibung
26 Nicht belegt
27 Innenbeleuchtung
28 Diagnosestecker
29 Steuergerät
30 Beheizbare Außenspiegel
31 Kühlerlüfter, Lambdasonde
32 Blinklicht;

Bremslicht;

Tagfahrlicht;

Rücklicht.
33 Hauptkabelbaum
34 Hauptkabelbaum
35 Kraftstoffpumpe
36 Zigarettenanzünder;

Bei 12 V.
37 Heiz- und Klimaanlagenlüfter
38 Radio
39 Schiebe-Panoramadach;

Hupe.
40 Motorsteuergerät
41 Zentralverriegelung
42 Zündmodul
43 Sitzheizung
44 Kraftstoffpumpe
45 Lichtschalter
46 Heckscheibenheizung
47 Elektrische Fensterheber
48 Hupe
49 Scheibenwischer
50 Nebelscheinwerfer, Scheinwerfer
51 Elektrische Fensterheber

Sicherungskasten im Motorraum

Die Sicherungen befinden sich unter der Abdeckung neben der Fahrzeugbatterie.

Sicherungskasten im Motorraum, sichtbar unter der Abdeckung neben der Batterie.

Nummer Beschreibung
S1 ABS/ESP
S2 Kühlerlüfter
S3 Kühlerlüftersteuerung;

Einschalten.
S4 ABS/ESP
S5 Steuergerät;

Batteriedatenmodul.
S6 Zündschlüssel, Anlasser

Sicherungen im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Sicherungen auf der linken Seite des Armaturenbretts, hinter einer Abdeckung.

Nummer Beschreibung
1 ABS/ESP
2 Kombiinstrument
3 Radio, Diagnose
4 DC-DC Spannungswandler;

Relais für Anlassermotor;

Tastenfeld.
5 Nicht belegt
6 Nicht belegt
7 Nicht belegt
8 Nicht belegt
9 Scheinwerfer
10 Scheinwerfer
11 Anlassermotor
12 DC-DC Spannungswandler;

ABS;

Kombiinstrument;

Radio.

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2012.

Farbe der Sicherung Ampere [A]
violett 3
hellbraun 5
braun 7,5
rot 10
blau 15
gelb 20
weiß 25
grün 30
orange 40


Sicherungskasten im Innenraum

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

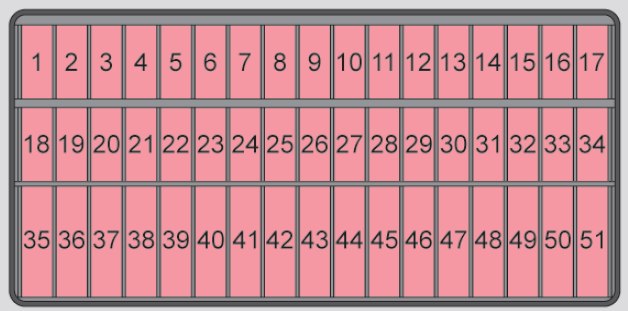

Nahaufnahme des Sicherungskastens im Innenraum, unterhalb des Armaturenbretts.

Nummer Beschreibung
1 Telefon;

Kühlerlüfter;

Blinkerset;

Motorsteuergerät.
2 Diagnoseanschluss;

Relais für Klimakompressor.
3 Kupplungspedalschalter;

Bremspedalschalter.
4 Tagfahrlicht
5 Schalterkabelbaum
6 Scheinwerfer-Leuchtweitenregulierung;

Außenspiegelverstellung.
7 Nicht belegt
8 Nicht belegt
9 Parkassistent
11 Nebelscheinwerfer
12 Nebelschlussleuchte
13 Nebelscheinwerfer
14 Heckscheibenwischer
15 Lichtschalter
16 Servolenkung
17 Scheibenwischer
18 Rückfahrlichtschalter
19 Einspritzventil, Wasserpumpe
20 ABS/ESP;

Schalterkabelbaum.
21 Lichtschalter;

Kennzeichenbeleuchtung.
22 Tagfahrlicht
23 Lichtschalter
24 Schalterkabelbaum
25 Schalterkabelbaum
26 Schalterkabelbaum
27 Innenbeleuchtung
28 Diagnosestecker
29 Fahrzeugspannungssteuergerät
30 Beheizbare Außenspiegel
31 Heiz- und Klimaanlagenlüfter;

Regelventil;

Lambdasonde.
32 Blinker;

Bremslicht.
33 Hauptkabelbaum
34 Instrumententafel;

Fernlicht.
35 Nicht belegt
36 Zigarettenanzünder;

Am 12-V-Stromanschluss.
37 Lüfter für Heizung und Klimaanlage
38 Radio
39 Schiebe-Panoramadach;

Hupe.
40 Motorsteuergerät
41 Zentralverriegelung
42 Zündmodul
43 Sitzheizung
44 Kraftstoffpumpenrelais
45 Lichtschalter
46 Heckscheibenheizung
47 Elektrische Fensterheber – rechts
48 Hupe
49 Frontscheibenwischer
50 Nebelscheinwerfer
51 Elektrische Fensterheber – links

Sicherungskasten im Motorraum

Die Sicherungen befinden sich unter der Abdeckung neben der Fahrzeugbatterie.

Übersicht des Sicherungskastens im Motorraum, nahe der Fahrzeugbatterie.

Nummer Beschreibung
51 ABS/ESP
52 Kühlerlüfter
53 Batteriemanagement;

Kühlerlüftersteuergerät.
54 ABS/ESP
55 Fahrzeugspannungssteuergerät
56 Zündschlüssel;

Anlasserrelais.
Leggere  Seat Toledo III (2004-2009) – Batterie

Sicherungen im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

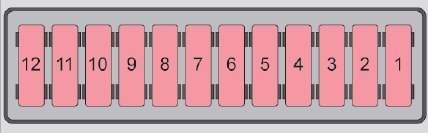

Sicherungen für START-STOP-Systeme, links im Armaturenbrett verborgen.

Nummer Beschreibung
1 ABS/ESP
2 Instrumententafel
3 Radio;

Diagnose.
4 DC-DC Spannungswandler;

Anlasserrelaiswicklungen.
5 Nicht belegt
6 Relais für Kalt-/Warmluftgebläse
7 Klimaanlagensteuergerät
8 Nicht belegt
9 Rechtes Licht
10 Linkes Licht
11 Anlassermotor
12 DC-DC Spannungswandler

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2013.

Sicherung 36 im Sicherungskasten unter dem Armaturenbrett ist für den Zigarettenanzünder (Steckdosen) im Skoda Citigo zuständig.

Farbe der Sicherung Ampere [A]
violett 3
hellbraun 5
braun 7,5
rot 10
blau 15
gelb 20
weiß 25
grün 30
orange 40


Sicherungskasten in der Kabine

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

Sicherungskasten in der Fahrerkabine, unter dem Lenkrad positioniert.

Nummer Beschreibung
1 Telefon;

Kühlerlüfter;

Blinkerset;

Motorsteuergerät.
2 Diagnoseanschluss;

Klimakompressor.
3 Kupplungspedalschalter;

Bremspedalschalter.
4 Tagfahrlicht
5 Schalterkabelbaum
6 Scheinwerfereinstellung;

Einstellung der Außenspiegel.
7 Automatikgetriebe
8 Automatikgetriebe
9 Airbag
10 Parkassistent
11 Nebelscheinwerfer
12 Nebelschlussleuchte
13 Nebelscheinwerfer
14 Heckscheibenwischer
15 Lichtschalter
16 Lenkunterstützung
17 Scheibenwischer
18 Rückfahrlichtschalter
19 Injektoren;

Kühlmittelpumpe.
20 ABS/ESP;

Schalterkabelbaum.
21 Beleuchtungsschalter;

Kennzeichenbeleuchtung.
22 Tagfahrlicht
23 Lichtschalter
24 Schalterkabelbaum
25 Schalterkabelbaum
26 Schalterkabelbaum
27 Innenbeleuchtung
28 Diagnosestecker
29 Zentrales Steuergerät
30 Beheizbare Außenspiegel
31 Heizungsgebläse;

Regelventil;

Lambdasonde.
32 Blinker;

Bremslicht.
33 Hauptkabelbaum
34 Instrumententafel;

Fernlicht.
35 Nicht belegt
36 Zigarettenanzünder;

12 V Stromversorgung.
37 Gebläse für Heizung und Klimaanlage
38 Radio
39 Öffnbares Panoramadach;

Hupe.
40 Motorsteuergerät
41 Zentralverriegelung
42 Zündmodul
43 Sitzheizung
44 Kraftstoffpumpe
45 Lichtschalter
46 Heckscheibenheizung
47 Elektrische Fensterheber – rechts
48 Hupe
49 Frontscheibenwischer
50 Nebelscheinwerfer
51 Elektrische Fensterheber – links

Sicherungskasten im Motorraum

Die Sicherungen befinden sich unter der Abdeckung neben der Fahrzeugbatterie.

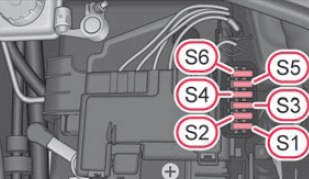

Motorraumsicherungskasten, unter der Schutzabdeckung neben der Batterie.

Nummer Beschreibung
S1 ABS/ESP
S2 Kühlerlüfter
S3 Batteriemanagement;

Steuergerät Kühlerlüfter.
S4 ABS/ESP
S5 Zentrales Steuergerät
S6 Zündschlüssel;

Anlasser.

Sicherungen im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Sicherungen im Armaturenbrett, links hinter der Abdeckung für START-STOP-Fahrzeuge.

Nummer Beschreibung
1 ABS/ESP
2 Instrumententafel
3 Radio;

Diagnose.
4 DC-DC Spannungswandler;

Anlasserrelais.
5 Nicht belegt
6 Klimaanlagen-/Heizungsgebläse
7 Steuergerät Klimaanlage
8 Nicht belegt
9 Rechtes Licht
10 Linkes Licht
11 Anlasser
12 DC-DC Spannungswandler

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2014.

Sicherung 36 im Sicherungskasten unter dem Armaturenbrett ist für den Zigarettenanzünder (Steckdosen) im Škoda Citigo zuständig.

Farbe der Sicherung Ampere [A]
violett 3
hellbraun 5
braun 7,5
rot 10
blau 15
gelb 20
weiß 25
grün 30
orange 40


Sicherungskasten in der Kabine

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

Innenraum-Sicherungskasten, zugänglich unter dem Lenkradbereich.

Nummer Beschreibung
1 Telefon;

Kühlerlüfter;

Anzeigegerät;

Motorsteuergerät.
2 Diagnoseanschluss;

Klimakompressor;

Bedientaste;

Klimaanlagensteuergerät.
3 Kupplungspedalschalter;

Bremspedalschalter.
4 Beleuchtungsschalter;

Kennzeichenbeleuchtung.
5 Lenksäulenschalter;

Zentrales Steuergerät.
6 Scheinwerfereinstellung;

Einstellung der Außenspiegel.
7 Automatikgetriebe
8 Automatikgetriebe
9 Airbag;

Bedientaste.
10 Parkassistent
11 Scheinwerfer
12 Nebelschlussleuchte
13 Scheinwerfer
14 Heckscheibenwischer
15 Lichtschalter
16 Lenkunterstützung
17 Scheibenwischer
18 Rückfahrlichtschalter
19 Einspritzventile;

Kühlmittelpumpe.
20 ABS/ESP
21 Standlichter
22 Tagfahrlicht
23 Scheinwerfer
24 Blinker
25 Scheibenwischer- und Waschanlage
26 Nicht belegt
27 Innenbeleuchtung
28 Diagnosestecker
29 Zentrales Steuergerät
30 Beheizbare Außenspiegel
31 Kühlerlüfter, Lambdasonde
32 Blinklicht;

Bremslicht;

Tagfahrlicht;

Rücklicht.
33 Hauptkabelbaum
34 Hauptkabelbaum
35 Kraftstoffpumpe
36 Zigarettenanzünder;

12 V Steckdosen.
37 Gebläse für Heizung und Klimaanlage
38 Radio
39 Öffnbares Panoramadach;

Hupe.
40 Motorsteuergerät
41 Zentralverriegelung
42 Zündmodul
43 Sitzheizung
44 Kraftstoffpumpe
45 Lichtschalter
46 Heckscheibenheizung
47 Fenster
48 Hupe
49 Scheibenwischer
50 Nebelscheinwerfer, Scheinwerfer
51 Elektrische Fensterheber

Sicherungskasten im Motorraum

Die Sicherungen befinden sich unter der Abdeckung neben der Fahrzeugbatterie.

Sicherungskasten im Motorraum, neben der Fahrzeugbatterie unter der Abdeckung.

Nummer Beschreibung
S1 ABS/ESP
S2 Kühlerlüfter
S3 Kühlerlüftersteuerung;

Zündung.
S4 ABS/ESP
S5 Steuergerät;

Batteriemanagement.
S6 Zündschlüssel;

Anlasser.

Sicherungen im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Armaturenbrett-Sicherungen, links hinter der Abdeckung bei START-STOP-Modellen.

Nummer Beschreibung
1 ABS/ESP
2 Instrumententafel
3 Radio, Diagnose
4 DC-DC Spannungswandler;

Anlasserrelais;

Tastenleiste.
5 Nicht belegt
6 Nicht belegt
7 Nicht belegt
8 Nicht belegt
9 Scheinwerfer
10 Scheinwerfer
11 Anlasser
12 DC-DC Spannungswandler;

ABS;

Instrumententafel;

Radio.

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2015.

Sicherung 36 im Sicherungskasten unter dem Armaturenbrett ist für den Zigarettenanzünder (Steckdosen) im Skoda Citigo zuständig.

Leggere  Seat Cordoba I Facelift (1999-2002) – Batterie
Farbe der Sicherung Ampere [A]
violett 3
hellbraun 5
braun 7,5
rot 10
blau 15
gelb 20
weiß 25
grün 30
orange 40


Sicherungskasten in der Kabine

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

Sicherungskasten in der Kabine, unter dem Lenkradbereich des Fahrzeugs.

Nummer Beschreibung
1 Telefon;

Kühlerlüfter;

Blinkerset;

Motorsteuergerät.
2 Diagnoseanschluss;

Klimakompressor;

Tastenfeld;

Klimaanlagensteuergerät.
3 Kupplungspedalschalter;

Bremspedalschalter.
4 Beleuchtungsschalter;

Kennzeichenbeleuchtung.
5 Lenkstockhebel;

Zentrales Steuergerät.
6 Scheinwerfereinstellung;

Einstellung der Außenspiegel.
7 Automatikgetriebe
8 Automatikgetriebe
9 Airbag;

Tastenfeld.
10 Parkassistent
11 Scheinwerfer
12 Nebelschlussleuchte
13 Scheinwerfer
14 Heckscheibenwischer
15 Lichtschalter
16 Lenkunterstützung
17 Scheibenwischer
18 Rückfahrlichtschalter
19 Injektoren;

Kühlmittelpumpe.
20 ABS/ESP
21 Standlichter
22 Tagfahrlicht
23 Scheinwerfer
24 Blinker
25 Scheibenwischer- und Waschanlage
26 Nicht belegt
27 Innenbeleuchtung
28 Diagnosestecker
29 Zentrales Steuergerät
30 Beheizbare Außenspiegel
31 Kühlerlüfter, Lambdasonde
32 Blinklicht;

Bremslicht;

Tagfahrlicht;

Rücklicht.
33 Hauptkabelbaum
34 Hauptkabelbaum
35 Kraftstoffpumpe
36 Zigarettenanzünder, 12 V Steckdose
37 Gebläse für Heizung und Klimaanlage
38 Radio
39 Panoramadach;

Hupe.
40 Motorsteuergerät
41 Zentralverriegelung
42 Zündmodul
43 Sitzheizung
44 Kraftstoffpumpe
45 Lichtschalter
46 Heckscheibenheizung
47 Fenster
48 Hupe
49 Scheibenwischer
50 Nebelscheinwerfer, Scheinwerfer
51 Elektrische Fensterheber

Sicherungskasten im Motorraum

Die Sicherungen befinden sich unter der Abdeckung neben der Fahrzeugbatterie.

Motorraumsicherungskasten, unter der Abdeckung nahe der Fahrzeugbatterie.

Nummer Beschreibung
S1 ABS/ESP
S2 Kühlerlüfter
S3 Kühlerlüftersteuerung;

Zündung.
S4 ABS/ESP
S5 Steuergerät;

Batteriemanagement.
S6 Zündschlüssel;

Anlasser.

Sicherungen im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Sicherungen im Armaturenbrett, links hinter der Abdeckung für START-STOP-Systeme.

Nummer Beschreibung
1 ABS/ESP
2 Instrumententafel
3 Radio;

Diagnose.
4 DC-DC Spannungswandler;

Anlasserrelais;

Tastenleiste.
5 Nicht belegt
6 Nicht belegt
7 Nicht belegt
8 Nicht belegt
9 Scheinwerfer
10 Scheinwerfer
11 Anlasser
12 DC-DC Spannungswandler;

ABS;

Blinkerset;

Radio.

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2016.

Sicherungskasten unter dem Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

Sicherungskasten unter dem Armaturenbrett, im Bereich des Lenkrads.
Nummer Beschreibung
1 Klimaanlage;

Diagnosestecker.
2 Scheinwerfer-Winkelverstellung;

Einparkhilfe;

Elektrische Einstellung der Außenspiegel.
3 Automatikgetriebe;

Motorsteuergerät;

Servolenkung;

Bedienhebel unter dem Lenkrad;

Kombiinstrument.
4 Airbag
5 Rückfahrlicht
6 Heckscheibenwischer;

Frontscheibenwaschanlage.
7 Abblendlicht – linke Seite
8 Abblendlicht – rechte Seite
9 Nicht belegt
10 Elektrische Beheizung der Außenspiegel
11 Nicht belegt
12 Fahrzeugbeleuchtung
13 Fahrzeugbeleuchtung
14 Fahrzeugbeleuchtung
15 Fahrzeug mit START-STOP-System:

Radio;

Fahrzeug ohne START-STOP-System:

Zentrales Steuergerät, Heizung, Automatikgetriebe, Lichtschalter, Kennzeichenbeleuchtung
16 Fahrzeugbeleuchtung
17 Heckscheibenwischer
18 Panoramadach
19 Zentralverriegelung
20 Heckscheibenheizung
21 Rückfahrlicht
22 Hupe
23 Spannungswandler
24 Scheinwerferblinker
25 Scheibenwischer
26 Scheibenwischer
27 Warnblinkanlage einschalten;

Bremslichter.
28 Schalthebel für Automatikgetriebe
29 Kraftstoffpumpe
30 Motorsteuergerät;

Kombiinstrument;

Zentrales Steuermodul;

Regensensor;

Bedienhebel unter dem Lenkrad;

Diagnosestecker.
31 Fahrzeugbeleuchtung
32 Zentrales Steuermodul
33 Fahrzeugbeleuchtung
34 Innenbeleuchtung
35 Fahrzeugbeleuchtung
36 Fahrzeugbeleuchtung
37 ESC
38 Schlüsselleiste
39 Hebel unter dem Lenkrad;

Frontscheibenwischersteuerung.
40 Motorkomponenten
41 Bremspedalschalter;

Kühlerlüfter.
42 Motorsteuergerät
43 Kraftstoffpumpe
44 Motorkomponenten
45 Motorkomponenten
46 12 V Stromversorgung
47 Lüfter für Klimaanlage/Heizung
48 Sitzheizung
49 Elektrische Fensterheber
50 Fahrzeugbeleuchtung
51 Elektrische Fensterheber

Sicherungskasten im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

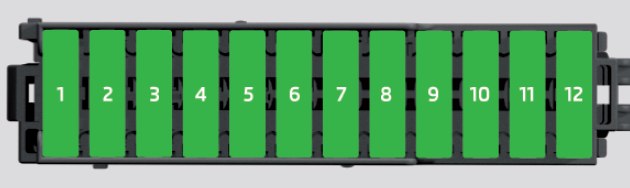

Sicherungskasten im Armaturenbrett, links hinter der Abdeckung für START-STOP-Fahrzeuge.
Nummer Beschreibung
1 ABS/ESP
2 Armaturenbrett
3 Radio
4 DC-DC Spannungswandler;

Anlasser-Relais;

Tastenleiste.
5 Klimaanlage
6 Nicht belegt
7 Nicht belegt
8 Nicht belegt
9 Fahrzeugbeleuchtung – rechte Seite
10 Fahrzeugbeleuchtung – linke Seite
11 Anlasser
12 DC-DC Spannungswandler;

ABS;

Kombiinstrument;

Radio.

Sicherungskasten im Motorraum

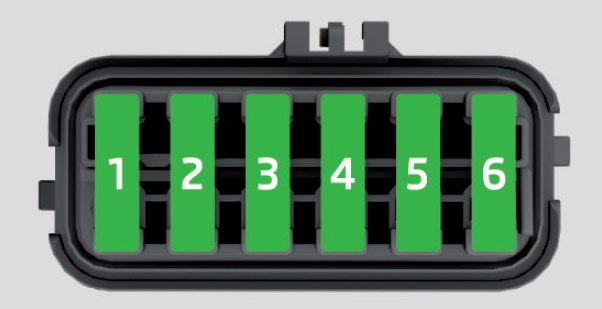

Sicherungskasten im Motorraum, relevant für die Radiofunktion.

Nummer Beschreibung
1 ABS/ESP
2 Kühlerlüfter
3 Steuergerät Kühlerlüfter;

Stromversorgung.
4 ABS/ESP
5 Zentrale Steuereinheit;

Batteriedatenmodul.
6 Zündschlüssel;

Anlasser.

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2017.

Sicherungskasten unter dem Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

Sicherungskasten unter dem Armaturenbrett, im Bereich des Lenkrads gelegen.
Nummer Beschreibung
1 Klimaanlage;

Diagnosesteckdose.
2 Scheinwerfer-Winkelkontrolle;

Einparkhilfe;

Einstellung der Außenspiegeloberfläche.
3 Automatikgetriebe;

Motorsteuergerät;

Servolenkung;

Bedienhebel unter dem Lenkrad;

Kombiinstrument
4 Airbag
5 Rückfahrlicht
6 Heckscheibenwischer;

Frontscheibenwaschanlage.
7 Fernlicht – linke Seite
8 Fernlicht – rechte Seite
9 Nicht belegt
10 Elektrische Beheizung der Außenspiegel;

Diagnosesteckdose.
11 Nicht belegt
12 Fahrzeugbeleuchtung
13 Fahrzeugbeleuchtung
14 Fahrzeugbeleuchtung
15 Fahrzeug mit START-STOP-System:

Radio;

Fahrzeug ohne START-STOP-System:

Steuergerät, Heizung, Automatikgetriebe, Lichtschalter, Kennzeichenbeleuchtung.
16 Fahrzeugbeleuchtung
17 Heckscheibenwischer
18 Panoramadach
19 Zentralverriegelung
20 Heckscheibenheizung
21 Rückfahrlicht
22 Hupe
23 Spannungsstabilisator (für START-STOP-System)
24 Scheinwerferblinker
25 Scheibenwischer
Leggere  Seat Arona (2017-2021) – Sicherungskasten
26 Radio
27 Warnblinkanlage aktivieren;

Bremslichter.
28 Schalthebel für Automatikgetriebe
29 Kraftstoffpumpe
30 Motorsteuergerät;

Kombiinstrument;

Regensensor;

Bedienhebel unter dem Lenkrad.
31 Fahrzeugbeleuchtung
32 Steuergerät
33 Fahrzeugbeleuchtung
34 Innenbeleuchtung
35 Fahrzeugbeleuchtung
36 Fahrzeugbeleuchtung
37 ESC
38 Schlüsselleiste
39 Bedienhebel unter dem Lenkrad;

Front- und Heckscheibenwaschanlage.
40 Lambdasonde;

Kühlerlüfter;

Drosselklappenventil;

Öldruckventil;

Aktivkohlefilterventil.
41 Bremspedalschalter;

Kühlerlüfter.
42 Motorsteuergerät
43 Kraftstoffpumpe
44 Einspritzdüsen
45 Zündspulen
46 12 V Versorgungsdruck
47 Lüfter für Klimaanlage/Heizung
48 Sitzheizung
49 Elektrische Fensterheber
50 Fahrzeugbeleuchtung
51 Elektrische Fensterheber

Sicherungskasten im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Sicherungskasten im Armaturenbrett, links hinter der Abdeckung bei START-STOP-Systemen.
Nummer Beschreibung
1 ABS/ESP
2 Armaturenbrett
3 Radio
4 DC-DC Spannungswandler;

Anlasser-Relais;

Tastenleiste.
5 Klimaanlage
6 Nicht belegt
7 Nicht belegt
8 Nicht belegt
9 Fahrzeugbeleuchtung – rechte Seite
10 Fahrzeugbeleuchtung – linke Seite
11 Anlasser
12 DC-DC Spannungswandler;

ABS;

Kombiinstrument;

Radio.

Sicherungskasten im Motorraum

Sicherungskasten im Motorraum, speziell für die Radioversorgung.

Nummer Beschreibung
1 ABS/ESP
2 Kühlerlüfter
3 Steuergerät Kühlerlüfter;

Stromversorgung.
4 ABS/ESP
5 Steuergerät;

Batteriedatenmodul.
6 Zündschlüssel;

Anlasser.

Sicherungs- und Relaisplan – Seat Mii

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2018, 2019.

Farbe der Sicherung Maximaler Strom
violett 3
hellbraun 5
braun 7,5
rot 10
blau 15
gelb 20
weiß 25
grün 30
orange 40

Sicherungskasten unter dem Armaturenbrett

Die Sicherungen befinden sich unter dem Lenkrad, unter dem Armaturenbrett.

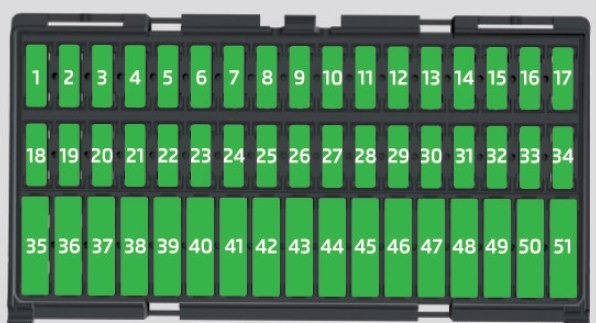

Sicherungskasten unter dem Armaturenbrett, direkt unter dem Lenkrad.
Nummer Beschreibung
Nummer Beschreibung
1 Klimaanlage, Diagnoseanschluss
2 Scheinwerfer-Durchflusskontrolle;

Einparkhilfe;

Einstellung der Position der elektrischen Außenspiegel;

Sitzheizung.
3 Automatikgetriebe;

Motorsteuergerät;

Servolenkung;

Bedienhebel unter dem Lenkrad;

Armaturenbrett;

Kühlerlüfter.
4 Airbag
5 Rückfahrlicht
6 Scheibenwischersystem vorne und hinten
7 Abblendlichtscheinwerfer – linke Seite
8 Abblendlichtscheinwerfer – rechte Seite
9 Nicht zugewiesen
10 Elektrische Beheizung der Außenspiegel;

Diagnoseanschluss;

Regensensor.
11 Tagfahrlicht
12 Nicht zugewiesen
13 Fahrzeugbeleuchtung – linke Seite
14 Fahrzeugbeleuchtung – rechte Seite
15 Fahrzeug mit START-STOP-System:

Radio;

Fahrzeug ohne START-STOP-System:

Tastenbeleuchtung, Heizung, Automatikgetriebe, Lichtschalter, Kennzeichenbeleuchtung.
16 Fahrzeugbeleuchtung – Nebelschlussleuchte
17 Heckscheibenwischer
18 Panoramadach
19 Zentralverriegelung
20 Heckscheibenheizung
21 Rückfahrlicht;

Nebelscheinwerfer.
22 Hupe
23 Spannungsstabilisator (für START-STOP-System);
Fahrzeugbeleuchtung (Fahrzeug ohne START-STOP-System)
24 Scheinwerferblinker
25 Scheibenwischer
Nummer Beschreibung
26 Kraftfahrzeug mit START-STOP-System:

Fahrzeugbeleuchtung;

Kraftfahrzeug ohne START-STOP-System:

Radio.
27 Blinker einschalten;

Bremslichter.
28 Getriebehebel für Automatikgetriebe
29 Kraftstoffpumpe
30 2018:

Motorsteuergerät, Armaturenbrett, Regensensor, Bedienhebel unter dem Lenkrad, Klimaanlage;

2019:

Motorsteuergerät, Armaturenbrett, Bedienhebel unter dem Lenkrad, Kraftstoffpumpe.
31 2018:

Fahrzeugbeleuchtung – Abblendlichtscheinwerfer (gilt für Fahrzeuge mit START-STOP-System);

2019:

Fahrzeugbeleuchtung.
32 Zentrales Steuerungssystem
33 Fahrzeugbeleuchtung – Parklicht
34 Innenbeleuchtung
35 Fahrzeugbeleuchtung – rechte Seite (gilt für Fahrzeuge ohne START-STOP-System);

Armaturenbrett (2019).
36 Fahrzeugbeleuchtung – linke Seite (gilt für Fahrzeuge ohne START-STOP-System)
37 ESP
38 Tastenfeld, DC-DC Spannungswandler (gilt für Fahrzeuge mit START-STOP-System);

Motorstart (2019).
39 Bedienhebel unter dem Lenkrad;

Spritzdüsen für Front- und Heckscheibenwischer.
40 Lambdasonde;

Kühlerlüfter;

Drosselklappe;

Öldruckventil;

Aktivkohlefilterventil;

Motorkomponenten (2019).
41 Bremspedalschalter;

Kupplungspedalschalter;

Kühlerlüfter;

Motorkomponenten.
42 Motorsteuerungssystem
43 2018:

Kraftstoffpumpe, Vakuumpumpe für Bremsanlage;

2019:

Vakuumpumpe für Bremsanlage, Klimaanlage.
44 Einspritzdüsen, Motorkomponenten, Kraftstoffpumpe
45 Zündspulen, Motorkomponenten
46 12 V Stromversorgung
47 Lüfter für Klimaanlage/Heizung
48 Sitzheizung
49 Elektrische Fensterheber – rechts
50 Fahrzeugbeleuchtung – Tagfahrlicht, Abblendlichtscheinwerfer
51 Elektrische Fensterheber – links

Sicherungskasten im Armaturenbrett

Bei Fahrzeugen mit START-STOP-System befinden sich die Sicherungen auf der linken Seite des Armaturenbretts hinter der Verkleidung.

Sicherungskasten im Armaturenbrett, links hinter der Verkleidung für START-STOP-Fahrzeuge.
Nummer Beschreibung
1 ABS/ESP
2 Armaturenbrett
3 Radio
4 DC-DC Spannungswandler;

Anlassermotor;

Tastenfeld.
5 Klimaanlage
6 Nicht zugewiesen
7 Nicht zugewiesen
8 Nicht zugewiesen
9 Fahrzeugbeleuchtung – rechte Seite
10 Fahrzeugbeleuchtung – linke Seite
11 Anlassermotor
12 DC-DC Spannungswandler;

ABS;

Armaturenbrett;

Radio.



Sicherungskasten im Motorraum

Sicherungskasten im Motorraum, zuständig für die Radio-Stromversorgung.

Nummer Beschreibung
1 ABS/ESP
2 Kühlerlüfter;

Klimaanlagenlüfter.
3 Kühlungssteuerungssystem;

Starten.
4 ABS/ESP
5 Batteriedatenmodul;

Zündsperre.
6 Zündschlüssel;

Anlassermotor.

Über Seat Mii (2011-2019)

Der Seat Mii ist ein Stadtauto, das von 2011 bis 2019 produziert wurde. Dieses kompakte Fahrzeug ist bekannt für seine Praktikabilität und Effizienz, was es ideal für den Stadtverkehr macht. Der Seat Mii war mit mehreren Motorisierungsoptionen erhältlich, darunter 1,0-Liter-Benzinmotoren, die verschiedene Leistungsstufen boten. Dank seiner kompakten Abmessungen und des geringen Kraftstoffverbrauchs ist dieses Modell bei Fahrern beliebt, die ein zuverlässiges und sparsames Fahrzeug für den täglichen Pendelverkehr suchen.

Sicherungskastenplan Seat Mii

Diese Seite zeigt den Sicherungskastenplan für den Seat Mii, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Fahrzeuginnenraum, oft unter dem Armaturenbrett oder im Fußraum des Fahrers. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und Funktionen zu haben.

Post correlati:

  1. Seat Leon (2005-2021) – Sicherungskasten
  2. Seat Leon II (2005-2012) – Batterie
  3. Seat Leon III (ab 2012) – Batterie
  4. Seat Alhambra I (1996-2010) – Batterien
  5. Seat Toledo IV (ab 2012) – Batterien
  6. Seat Mii Electric (2019-2021) – Sicherungskasten
  7. Seat Cordoba III (2003-2009) – Sicherungskasten
  8. Seat Arosa (1997-2004) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
