SEAT Leon 5F (2013-2019) – Sicherungskasten
In diesem Artikel finden Sie die Sicherungskastenpläne für den SEAT Leon 5F (2013–2019), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
SEAT Leon 5F (2013-2019…) – Sicherungskastenplan
Baujahr: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im SEAT Leon ist die Sicherung #40 im Sicherungskasten des Armaturenbretts.
| Farbe | Ampere [A] |
|---|---|
| Schwarz | 1 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Fahrgastraum
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter dem Handschuhfach (im Handschuhfach bei Fahrzeugen mit Rechtslenkung).
Motorraum
Der Sicherungskasten im Motorraum befindet sich auf der rechten Seite.
2016
Armaturenbrett
Sicherungsbelegung im Armaturenbrett (2016)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 4 | Taxi | 3 |
| 5 | CAN | 5 |
| 6 | Wählhebel Automatikgetriebe | 5 |
| 7 | Bedienfeld Klimaanlage und Heizung;
Heckscheibenheizung. |
10 |
| 8 | Diagnose;
Feststellbremsschalter; Lichtschalter; Rückfahrlicht; Innenbeleuchtung. |
10 |
| 9 | Lenksäule | 5 |
| 10 | Radioanzeige | 5 |
| 12 | Radio | 20 |
| 13 | Fahrmodus | 15 |
| 14 | Klimaanlagenlüfter | 30 |
| 17 | Instrumententafel | 5 |
| 18 | Rückfahrkamera | 7,5 |
| 21 | Haldex 4×4 Steuergerät | 15 |
| 22 | Anhänger | 15 |
| 23 | Rechte Scheinwerfer | 40 |
| 24 | Elektrisches Dach | 30 |
| 25 | Linke Tür | 30 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 26 | Sitzheizung | 20 |
| 28 | Anhänger | 25 |
| 31 | Linker Scheinwerfer | 40 |
| 32 | Parksteuergerät | 7,5 |
| 33 | Airbag | 5 |
| 34 | Rückfahrlichtschalter;
Klimasensor; Elektrochromatischer Spiegel. |
7,5 |
| 35 | Diagnose;
Scheinwerfersteuerung; Scheinwerferregler. |
10 |
| 36 | Frontkamera;
Radar. |
10 |
| 38 | Anhänger | 25 |
| 39 | Rechte Tür | 30 |
| 40 | 12V Steckdose | 20 |
| 42 | Zentralverriegelung | 40 |
| 43 | Innenbeleuchtung | 30 |
| 44 | Anhänger | 15 |
| 45 | Elektrischer Fahrersitz | 15 |
| 47 | Heckscheibenwischer | 15 |
| 49 | Starten;
Kupplungssensor |
5 |
| 53 | Beheizbare Heckscheibe | 30 |

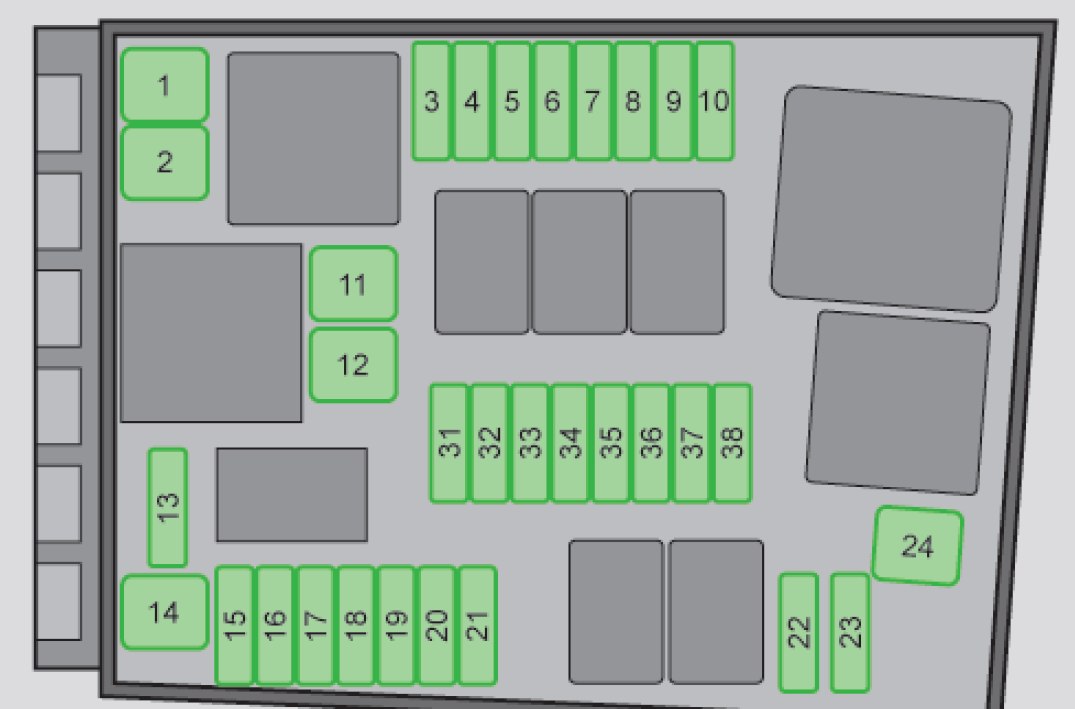

Motorraum
Sicherungsbelegung im Motorraum (2016)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | ESP-Steuergerät | 40/20 |
| 2 | ESP-Steuergerät | 40 |
| 3 | Motorsteuergerät (Diesel/Benzin) | 30/15 |
| 4 | Motorsensoren | 5/10 |
| 5 | Motorsensoren | 7,5/10 |
| 6 | Bremslichtsensor | 5 |
| 7 | Motorversorgung | 5/10 |
| 8 | Lambdasonde | 10/15 |
| 9 | Motor | 5/10/20 |
| 10 | Kraftstoffpumpensteuergerät | 15.10.20 |
| 11 | PTC | 40 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 12 | PTC | 40 |
| 13 | Steuergerät Automatikgetriebe | 15/30 |
| 15 | Hupe | 15 |
| 16 | Kraftstoffpumpensteuergerät | 15.05.20 |
| 17 | Motorsteuergerät | 7,5 |
| 18 | Klemme 30 (positiver Bezugspunkt) | 5 |
| 19 | Frontscheibenwaschanlage | 30 |
| 20 | Warnhupe | 10 |
| 22 | Motorsteuergerät | 5 |
| 23 | Starten | 30 |
| 24 | PTC | 40 |
| 31 | Elektronisches CUPRA-Differenzial | 15 |
| 33 | Automatikgetriebepumpe | 30 |
2017
Armaturenbrett
Sicherungsbelegung im Armaturenbrett (2017)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 4 | Taxi | 3 |
| 5 | CAN | 5 |
| 6 | Wählhebel Automatikgetriebe | 5 |
| 7 | Bedienfeld Klimaanlage und Heizung;
Heckscheibenheizung. |
10 |
| 8 | Diagnose;
Handbremsschalter; Lichtschalter; Rückfahrlicht; Innenbeleuchtung. |
10 |
| 9 | Lenksäule | 5 |
| 10 | Radioanzeige | 5 |
| 12 | Radio | 20 |
| 13 | Fahrmodus. | 15 |
| 14 | Klimaanlagenlüfter | 40 |
| 15 | KESSY | 10 |
| 16 | Kommunikationsbox | 7,5 |
| 17 | Instrumententafel | 5 |
| 18 | Rückfahrkamera | 7,5 |
| 19 | KESSY | 7,5 |
| 21 | Haldex 4×4 Steuergerät | 15 |
| 22 | Anhänger | 15 |
| 23 | Rechte Scheinwerfer | 40 |
| 24 | Elektrisches Dach | 30 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 25 | Linke Tür | 30 |
| 26 | Sitzheizung | 20 |
| 28 | Anhänger | 25 |
| 31 | Linker Scheinwerfer | 40 |
| 32 | Parksteuergerät;
Frontkamera und Radar. |
7,5 |
| 33 | Airbag | 5 |
| 34 | Rückfahrlichtschalter;
Klimasensor; Elektrochromatischer Spiegel. |
7,5 |
| 35 | Diagnose;
Scheinwerfersteuerung; Scheinwerferregler. |
10 |
| 36 | Rechter LED-Scheinwerfer | 10 |
| 37 | Linker LED-Scheinwerfer | 10 |
| 38 | Anhänger | 25 |
| 39 | Rechte Tür | 30 |
| 40 | 12V Steckdose | 20 |
| 42 | Zentralverriegelung | 40 |
| 43 | Innenbeleuchtung | 30 |
| 44 | Anhänger | 15 |
| 45 | Elektrischer Fahrersitz | 15 |
| 47 | Heckscheibenwischer | 15 |
| 49 | Starten;
Kupplungssensor |
5 |
| 53 | Beheizbare Heckscheibe | 30 |
Motorraum
Sicherungsbelegung im Motorraum (2017)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | ESP-Steuergerät | 40/20 |
| 2 | ESP-Steuergerät | 40/60 |
| 3 | Motorsteuergerät (Diesel/Benzin) | 30/15 |
| 4 | Motorsensoren | 5/10 |
| 5 | Motorsensoren | 7,5/10 |
| 6 | Bremslichtsensor | 7,5 |
| 7 | Motorversorgung | 7,5/10 |
| 8 | Lambdasonde | 10/15 |
| 9 | Motor | 5/10/20 |
| 10 | Kraftstoffpumpensteuergerät | 15 |
| 11 | PTC | 40 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 12 | PTC | 40 |
| 13 | Steuergerät Automatikgetriebe | 15/30 |
| 15 | Hupe | 15 |
| 16 | Kraftstoffpumpensteuergerät | 7,5 |
| 17 | Motorsteuergerät | 7,5 |
| 18 | Klemme 30 (positiver Bezugspunkt) | 7,5 |
| 19 | Frontlicht | 30 |
| 21 | Steuergerät Automatikgetriebe | 15/30 |
| 22 | Motorsteuergerät | 5 |
| 23 | Starten | 30 |
| 24 | PTC | 40 |
| 31 | Elektronisches CUPRA-Differenzial | 15 |
| 33 | Automatikgetriebepumpe | 30 |
2018
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2018)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 4 | Taxi | 3 |
| 5 | CAN | 5 |
| 6 | Hebel Automatikgetriebe | 5 |
| 7 | Bedienfeld Klimaanlage und Heizung;
Heckscheibenheizung. |
10 |
| 8 | Diagnose;
Handbremsschalter; Lichtschalter; Rückfahrlicht; Innenbeleuchtung; Beleuchtete Türschwelle. |
10 |
| 9 | Lenksäule | 5 |
| 10 | Radio-Display | 7,5 |
| 11 | Linke Scheinwerfer | 40 |
| 12 | Radio | 20 |
| 14 | Klimaanlagenlüfter | 40 |
| 15 | KESSY | 10 |
| 16 | Verbindungsbox. | 7,5 |
| 17 | Instrumententafel | 7,5 |
| 18 | Rückfahrkamera | 7,5 |
| 19 | KESSY | 7,5 |
| 21 | Haldex 4×4 Steuergerät | 15 |
| 22 | Anhänger | 15 |
| 23 | Dach | 30 |
| 24 | Rechte Scheinwerfer | 40 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 25 | Linke Tür | 30 |
| 26 | Sitzheizung | 20 |
| 27 | Innenbeleuchtung | 30 |
| 28 | Anhänger | 25 |
| 32 | Parksensor;
Frontkamera; Radar. |
7,5 |
| 33 | Airbag | 5 |
| 34 | Rückfahrschalter;
Klimasensor; Elektrochromatischer Spiegel; Stromversorgung hinten (USB) |
7,5 |
| 35 | Diagnose;
Scheinwerfersteuerung; Scheinwerferregler. |
10 |
| 36 | Rechter LED-Scheinwerfer | 7,5 |
| 37 | Linker LED-Scheinwerfer | 7,5 |
| 38 | Anhänger | 25 |
| 39 | Rechte Tür | 30 |
| 40 | 12-V-Steckdose | 20 |
| 41 | Zentralverriegelung | 40 |
| 43 | SEAT Sounds;
CAN- und MOST-Sound. |
30 |
| 44 | Anhänger | 15 |
| 45 | Elektrischer Fahrersitz | 15 |
| 47 | Heckscheibenwischer | 15 |
| 49 | Starten;
Kupplungssensor. |
5 |
| 52 | Fahrmodus. | 15 |
| 53 | Beheizbare Heckscheibe | 30 |
Motorraum
Sicherungsbelegung im Motorraum (2018)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | ESP-Steuergerät | 25 |
| 2 | ESP-Steuergerät | 40/60 |
| 3 | Motorsteuergerät (Diesel/Benzin) | 30/15 |
| 4 | Motorsensoren | 5/10 |
| 5 | Motorsensoren | 7,5/10 |
| 6 | Bremslichtsensor | 5 |
| 7 | Motorversorgung | 5/10 |
| 8 | Lambdasonde | 10/15 |
| 9 | Motor | 5/10/20 |
| 10 | Kraftstoffpumpen-Steuergerät | 15 |
| 11 | PTC | 40 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 12 | PTC | 40 |
| 13 | Automatikgetriebepumpe | 30 |
| 15 | Hupe | 15 |
| 16 | Kraftstoffpumpen-Steuergerät | 7,5 |
| 17 | Motorsteuergerät | 7,5 |
| 18 | Klemme 30 (positiver Bezugspunkt) | 7,5 |
| 19 | Frontscheibenwaschanlage | 30 |
| 20 | Warnhupe | 10 |
| 22 | Motorsteuergerät | 5 |
| 23 | Starten | 30 |
| 24 | PTC | 40 |
| 31 | Elektronisches CUPRA-Differenzial | 15 |
| 33 | Automatikgetriebepumpe | 30 |
2019
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2019)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | SCR;
Adblue. |
20 |
| 4 | Laute Hupe | 7,5 |
| 5 | Gateway CAN | 7,5 |
| 6 | Hebel Automatikgetriebe | 7,5 |
| 7 | Bedienfeld Klimaanlage und Heizung;
Heckscheibenheizung. |
10 |
| 8 | Diagnose;
Handbremsschalter; Lichtschalter; Rückfahrlicht; Innenbeleuchtung; Türschwellenbeleuchtung. |
7,5 |
| 9 | Lenksäule | 7,5 |
| 10 | Radio-Display | 7,5 |
| 11 | Linke Scheinwerfer | 40 |
| 12 | Radio | 20 |
| 13 | Taxi | 5 |
| 14 | Klimaanlagenlüfter | 40 |
| 15 | KESSy | 10 |
| 16 | Verbindungsbox | 7,5 |
| 17 | Instrumententafel, OCU | 7,5 |
| 18 | Rückfahrkamera | 7,5 |
| 19 | KESSy | 7,5 |
| 20 | SCR;
Motorrelais, 1,5. |
10/15 |
| 21 | Haldex 4×4 Steuergerät | 15 |
| 22 | Anhänger | 15 |
| 23 | Dach | 20 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 24 | Rechter Scheinwerfer | 40 |
| 25 | Linke Tür | 30 |
| 26 | Sitzheizung | 20 |
| 27 | Innenbeleuchtung | 30 |
| 28 | Anhänger | 25 |
| 32 | Parkassistent;
Frontkamera; Radar. |
7,5 |
| 33 | Airbag | 7,5 |
| 34 | Rückfahrschalter;
Klimasensor; Elektrochromatischer Spiegel. |
7,5 |
| 35 | Diagnose;
Scheinwerfersteuerung; Scheinwerferregler. |
7,5 |
| 36 | Rechter LED-Scheinwerfer | 7,5 |
| 37 | Linker LED-Scheinwerfer | 7,5 |
| 38 | Anhänger | 25 |
| 39 | Rechte Tür | 30 |
| 40 | 12V-Steckdose | 20 |
| 41 | Zentralverriegelung | 40 |
| 42 | Beats Sound CAN und MOST. | 30 |
| 44 | Anhänger | 15 |
| 45 | Elektrischer Fahrersitz | 15 |
| 47 | Heckscheibenwischer | 15 |
| 49 | Starten;
Kupplungssensor. |
7,5 |
| 52 | Fahrmodus. | 15 |
| 53 | Beheizbare Heckscheibe | 30 |
Über SEAT Leon 5F (2013-2019)
Der SEAT Leon 5F, produziert von 2013 bis 2019, ist ein beliebtes Kompaktwagenmodell, das eine großartige Kombination aus Stil, Leistung und Technologie bietet. Dieses Modell ist bekannt für sein modernes Design und seine dynamischen Fahreigenschaften. Der SEAT Leon 5F ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, was den Fahrern die Wahl der Variante ermöglicht, die ihren Bedürfnissen am besten entspricht. Im Innenraum bietet er bequeme Sitze und eine Vielzahl technologischer Funktionen, die den Fahrkomfort und die Sicherheit erhöhen.
Sicherungsbelegung SEAT Leon 5F
Diese Seite zeigt die Sicherungsbelegung für den SEAT Leon 5F, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Innenraum unter dem Armaturenbrett auf der Fahrerseite und auch im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Komponenten im Fahrzeug.
