Peugeot 308 T9 (2014-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 308 T9 (2014–2018), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 308 T9 (2014-2018) – Sicherungskastenbelegung
Baujahr: 2014, 2015, 2016, 2017, 2018.
Sicherungskasten Armaturenbrett im Peugeot 308 T9
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (links).
Entfernen Sie die Abdeckung, indem Sie sie oben links und dann rechts ziehen.
Fahrzeuge mit Rechtslenkung: Er befindet sich im Motorraum (links).
Motorraum
Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie.
Sicherungskastenbelegungen
2014, 2015

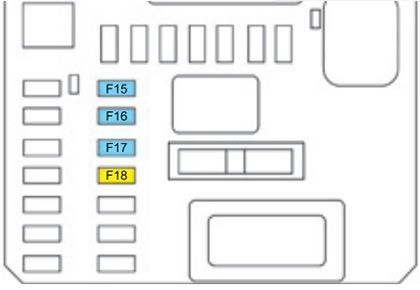

Sicherungskasten Armaturenbrett (Version 1 – KOMPLETT)
Sicherungsbelegung im Armaturenbrett Sicherungskasten Version 1 (KOMPLETT) (2014, 2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F15 | 15 | Stromversorgung für 12-V-Zubehör. |
| F 16 | 15 | Zigarettenanzünder. |
| F17 | 15 | Audiosystem. |
| F18 | 20 | Audiosystem (Batterie +). |

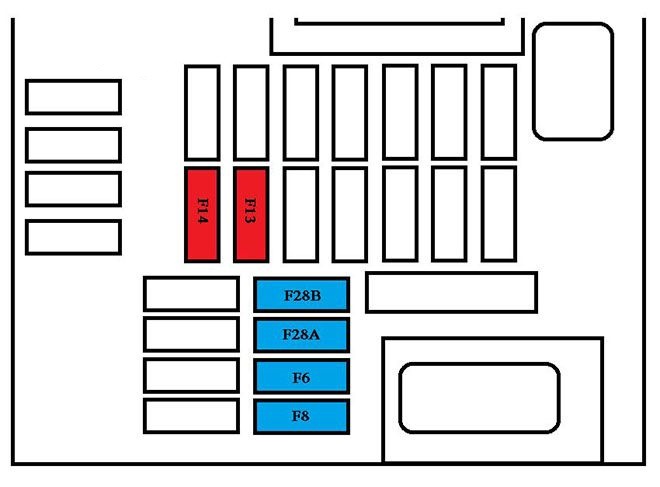

Sicherungsbelegung Armaturenbrett (Version 2 – ECO)
Sicherungsbelegung im Armaturenbrett Sicherungsbelegung Version 2 (ECO) (2014, 2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F6 A oder B | 15 | Audiosystem. |
| F13 | 10 | Zigarettenanzünder. |
| F14 | 10 | Stromversorgung für 12-V-Zubehör. |
| F28 A oder B | 15 | Audiosystem (Batterie +). |
Motorraum

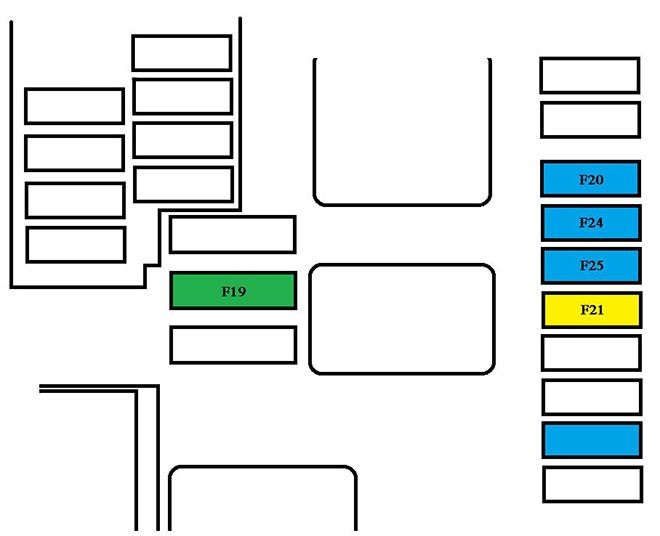

Sicherungsbelegung im Motorraum (Version 1 – KOMPLETT) (2014, 2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F19 | 30 | Scheibenwischermotor vorne. |
| F20 | 15 | Waschpumpen für Front- und Heckscheibe. |
| F21 | 20 | Scheinwerferwaschanlage. |
| F22 | 15 | Hupe. |
| F23 | 15 | Scheinwerfer rechtes Abblendlicht. |
| F24 | 15 | Scheinwerfer linkes Abblendlicht. |
Sicherungsbelegung im Motorraum (Version 2 – ECO) (2014, 2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F16 | 15 | Nebelscheinwerfer vorne. |
| F18 | 10 | Scheinwerfer rechtes Abblendlicht. |
| F19 | 10 | Scheinwerfer linkes Abblendlicht. |
| F25 | 40 | Relais Scheinwerferwischer (nicht originales Zubehör). |
| F29 | 30 | Scheibenwischermotor vorne. |
| F30 | 80 | Heizungsanschlüsse (Diesel);
Zusätzliche programmierbare Heizung (nicht originales Zubehör); Scheinwerferwaschpumpe. |
2016, 2017, 2018

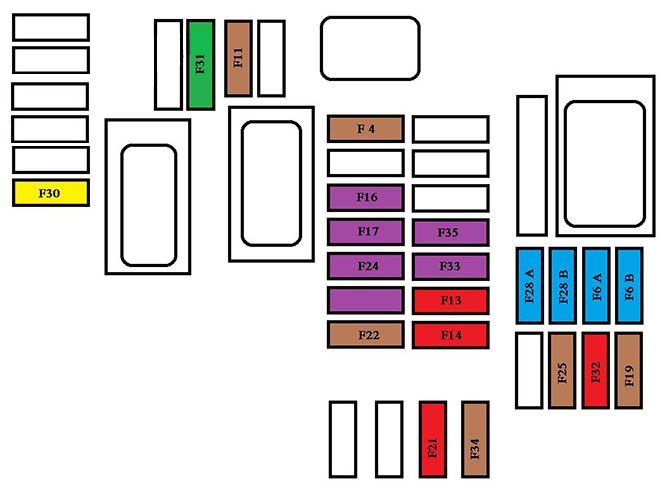

Sicherungsbelegung Armaturenbrett (Version 1 – KOMPLETT)
Sicherungsbelegung im Armaturenbrett Sicherungsbelegung Version 1 (KOMPLETT) (2016, 2017, 2018)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F4 | 5 | Not- und Hilferufe. |
| F6 A oder B | 15 | Audiosystem;
Touchscreen; CD-Player; Navigation. |
| F11 | 5 | System „schlüsselloser Zugang und Start“ |
| F13 | 10 | Vordere 12-V-Zubehörsteckdose. |
| F14 | 10 | 12-V-Zubehörsteckdose im Kofferraum. |
| F 16 | 3 | Handschuhfachbeleuchtung;
Beleuchtung des hinteren Bereichs. |
| F17 | 3 | Beleuchtung des Kosmetikspiegels;
Vorderes Licht. |
| F19 | 5 | Armaturenbrett. |
| F21 | 10 | Multifunktionsbildschirm;
Klimaanlage. |
| F22 | 5 | Rückfahrkamera;
Parksensoren. |
| F24 | 3 | Regen- und Lichtsensor |
| F25 | 5 | Airbag. |
| F28A oder B | 15 | Audiosystem (Batterie +). |
| F30 | 20 | Heckscheibenwischer. |
| F31 | 30 | Schlösser. |
| F32 | 10 | Hi-Fi-Verstärker. |
| F33 | 3 | Sitzpositionsspeicher. |
| F34 | 5 | Elektrische Servolenkung. |
| F35 | 3 | Gurtwarnleuchte. |

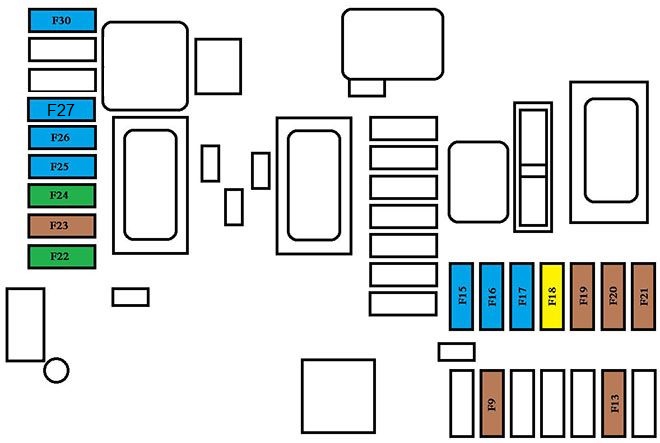

Sicherungsbelegung Armaturenbrett (Version 2 – ECO)
Sicherungsbelegung im Armaturenbrett Sicherungsbelegung Version 2 (ECO) (2016, 2017, 2018)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F9 | 5 | Not- und Hilferufe. |
| F13 | 5 | Rückfahrkamera und Parksensoren |
| F15 | 15 | Stromversorgung für 12-V-Zubehör. |
| F 16 | 15 | Zigarettenanzünder. |
| F17 | 15 | Audiosystem. |
| F18 | 20 | Touchscreen;
CD-Player; Audiosystem; Navigation. |
| F19 | 5 | Regen- und Lichtsensor. |
| F20 | 5 | Airbag. |
| F21 | 5 | Armaturenbrett. |
| F22/F24 | 30 | Innen-, Außen-, Vorder- und Hinterschlösser. |
| F23 | 5 | Handschuhfachbeleuchtung, Kosmetikspiegel, Vorder- und Hinterbeleuchtung. |
| F25/F27 | 15 | Pumpe für vorderen/hinteren Scheibenwischer. |
| F26 | 15 | Laute Hupe. |
| F30 | 15 | Heckscheibenwischer. |

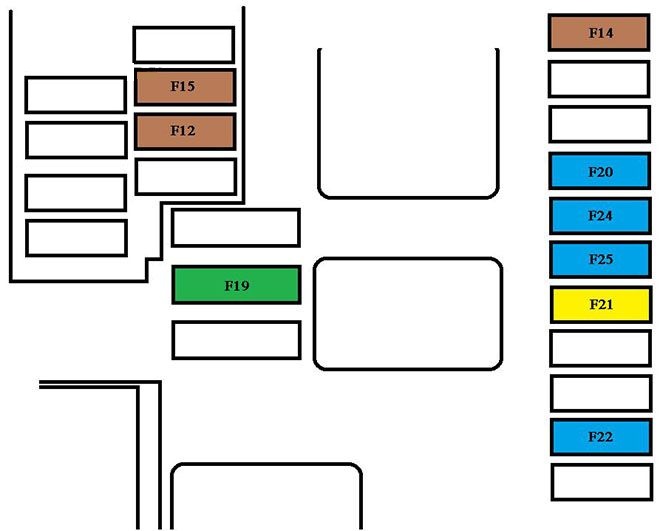

Motorraum (Version 1 – KOMPLETT)
Sicherungsbelegung im Motorraum (Version 1 – KOMPLETT) (2016, 2017, 2018)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F12 | 5 | Parklenkassistent-Steuerung. |
| F14 | 25 | Pumpe für vordere und hintere Scheibenwischer |
| F15 | 5 | Lenkunterstützung. |
| F19 | 30 | Scheibenwischermotor vorne. |
| F20 | 15 | Motoren der vorderen und hinteren Waschanlagen. |
| F21 | 20 | Scheinwerferwaschanlage. |
| F22 | 15 | Hupe. |
| F23 | 15 | Scheinwerfer rechtes Fernlicht. |
| F24 | 15 | Scheinwerfer linkes Fernlicht. |
| Kraftstoffanzeige 2: | ||
| F8 | 30 | Diesel-Emissionskontrollsystem (AdBlue*). |
| F10 | 5 | Automatikgetriebe. |
| F12 | 15 | Automatikgetriebe. |

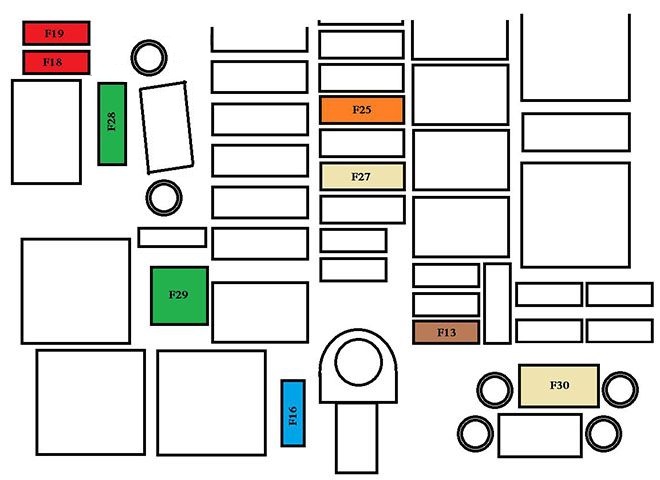

Motorraum (Version 2 – ECO)
Sicherungsbelegung im Motorraum (Version 2 – ECO) (2016, 2017, 2018)
| Nr | Ampere [A] | Funktionen |
|---|---|---|
| F13 | 5 | Integriertes Systeminterface. |
| F 16 | 15 | Nebelscheinwerfer vorne. |
| F18 | 10 | Scheinwerfer rechtes Abblendlicht. |
| F19 | 10 | Scheinwerfer linkes Abblendlicht. |
| F25 | 40 | Relais Scheinwerferwischer (nicht originales Zubehör). |
| F27 | 25 | Integriertes Systeminterface. |
| F28 | 30 | Diesel-Emissionskontrollsystem (AdBlue®). |
| F29 | 30 | Scheibenwischermotor vorne. |
| F30 | 80 | Heizungsanschlüsse (Diesel);
Zusätzliche programmierbare Heizung (nicht originales Zubehör); Scheinwerferwaschpumpe. |
Über Peugeot 308 T9 (2014-2018)
Der Peugeot 308 T9, hergestellt zwischen 2014 und 2018, ist ein Kompaktwagen, der sich durch modernes Design und fortschrittliche Technologien auszeichnet. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die einen effizienten Kraftstoffverbrauch und dynamische Leistung bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Ergonomie ausgelegt und verfügt über die neuesten technologischen Elemente wie Touchscreens und Fahrerassistenzsysteme. Der Peugeot 308 T9 ist beliebt für seine Zuverlässigkeit und Fahreigenschaften, die ihn zu einer idealen Wahl für Stadt- und Langstreckenfahrten machen.
Sicherungskastenbelegung Peugeot 308 T9
Diese Seite zeigt die Sicherungskastenbelegung für den Peugeot 308 T9, die für die ordnungsgemäße Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise an zwei Hauptstellen: unter der Motorhaube und im Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
