Peugeot 206 (2000-2010) – Sicherungskasten

Peugeot 206 (2000-2002) – Sicherungsplan

Baujahr: 2000, 2001, 2002.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 206 (2000-2002) ist die Sicherung 22 im Sicherungsplan des Armaturenbretts.

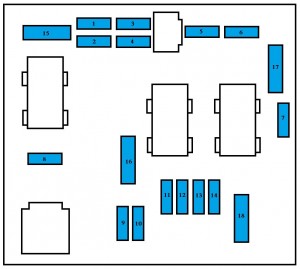

Sicherungsplan im Motorraum

Nr	Ampere [A]	Beschreibung
1 *	20	Motorgebläsegruppe
2 *	60	ABS
3 *	30	ABS
4 *	70	BSI-Versorgung
5 *	70	BSI-Versorgung
6 *	–	Frei
7 *	30	Zündversorgung
8 *	–	Frei
* „Maxi“-Sicherungen Versorgung zusätzlicher Stromkreise.

Nummer	Ampere [A]	Beschreibung
1	10	Rückfahrlichtrelais; Fahrzeuggeschwindigkeitssensor.
2	15	Tankfüllmagnetventil; Kraftstoffpumpe.
3	10	ABS-Steuergerät
4	10	Steuergerät Automatikgetriebe; Motorsteuergerät.
5	–	Frei
7	20	Scheinwerferwaschpumpe
8	20	Gebläsegruppenrelais; Motorsteuergerät; Motorsteuermagnetventil.
9	15	Abblendlicht links
10	15	Abblendlicht rechts
11	10	Fernlicht links
12	15	Fernlicht rechts
13	15	Hupe
14	10	Scheibenwaschpumpen vorne
15	30	Drosselklappenmodulheizung; Lambdasonde; Motorsteuergerät; Luftstrom; Zündung; Motor-Magnetventil; Einspritzdüsen.
16	30	Luftpumpenrelais
17	30	Wischer hohe und niedrige Geschwindigkeit
18	40	Klimaanlagenlüfter

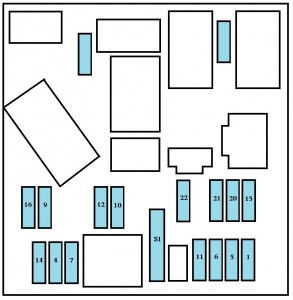

Sicherungskasten Armaturenbrett

Nummer	Ampere [A]	Beschreibung
1	15	Sitzheizung; Alarmsirene.
4	20	Multifunktionsdisplay; Navigationscontroller; Kofferraumbeleuchtung; Radioplayer; Schiebedachcontroller.
5	15	Diagnose Automatikgetriebe
6	10	Kühlmittelstand; Automatikgetriebe; Radioplayer.
7	15	Steuergerät; Alarm installiert im After-Sales-Service; Regensensor.
9	30	Hydraulikpumpe
10	40	Spiegelenteisung
11	15	Scheibenwischer
12	30	Sitzheizung vorne
14	10	Motorcontroller; Airbag; Lenkradschalter.
15	15	Anzeigetafel; Multifunktionsdisplay; Navigationscontroller; Klimaanlage; Radioplayer.
16	30	Steuerung der Tür- und Motorhaubenverriegelung
20	10	Rechtes Bremslicht
21	15	Linkes Bremslicht; Drittes Bremslicht.
22	30	Vordere Deckenleuchte; Panelbeleuchtung; Zigarettenanzünder.
S1		PARC-Kupplung

Peugeot 206 (2003-2010) – Sicherungskastenplan

Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 206 (2003-2010) ist die Sicherung 22 im Sicherungskasten des Armaturenbretts.

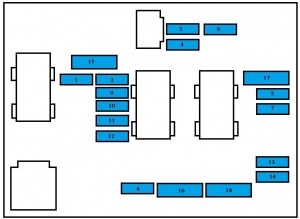

Sicherungskasten im Motorraum

ODER

Nummer	Ampere [A]	Beschreibung
1 *	20	Motorgebläsegruppe
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	BSI-Versorgung
5 *	70	BSI-Versorgung
6 *	–	Frei
7 *	30	Zündversorgung
8 *	–	Frei
* „Maxi“-Sicherungen mit „zusätzlichem Schutz der Stromkreise.

Nummer	Ampere [A]	Beschreibung
1	10	Heizmodul (Diesel); Wassersensor im Diesel; Rückfahrlichtrelais; Fahrzeuggeschwindigkeitssensor; Luftmassenmesser (Diesel).
2	15	Tankmagnetventil; Kraftstoffpumpe.
3	10	Motorsteuergerät ABS/ESP; ESP-Bremsrelais.
4	10	Steuergerät Automatikgetriebe
5	–	Frei
6	15	Nebelscheinwerfer vorne
7	20	Scheinwerferwaschpumpe
8	20	Motorgebläsegruppenrelais; Dieseleinspritzpumpe; Dieseldruckregler; Motor-Magnetventil.
9	15	Abblendlicht links
10	15	Abblendlicht rechts
11	10	Fernlicht links
12	15	Fernlicht rechts
13	15	Hupe
14	10	Scheibenwaschpumpen
15	30	Drosselklappenmodulheizung; Dieseleinspritzpumpe; Lambdasonde; Luftmassenmesser; Zündspule; Motorsteuermagnetventil; Dieselheizung; Einspritzdüsen.
16	30	Luftpumpenrelais
17	30	Wischer hohe und niedrige Geschwindigkeit
18	40	Klimaanlagenlüfter

Sicherungskasten im Armaturenbrett

Nummer	Ampere [A]	Beschreibung
1	15	Sitzheizung; Alarmsirene.
4	20	Display; Navigation; Kofferraumbeleuchtung; Radio; Schiebedach; Lenkradschalter; Anhängerkupplung.
5	15	Diagnose Automatikgetriebe
6	10	Kühlmittelstand; Automatikgetriebe; Radio; Lenkwinkelsensor (ESP).
7	15	Alarm im After-Sales-Service installiert
9	30	Hydraulikpumpe
10	40	Rückspiegelenteisung
11	15	Scheibenwischer
12	30	Frontscheibenheizung
14	10	Airbag; Lenkradschalter; Regensensor.
15	15	Instrumententafel; Multifunktionsdisplay; Navigation; Klimaanlage; Radio.
16	30	Steuerung der Tür- und Motorhaubenverriegelung und -öffnung.
20	10	Rechtes Bremslicht
21	15	Linkes Bremslicht; Drittes Bremslicht.
22	30	Vordere Deckenbeleuchtung; Panelbeleuchtung; Zigarettenanzünder.
S1		PARC-Gelenk

Über Peugeot 206 (2000-2010)

Der Peugeot 206, hergestellt zwischen 2000 und 2010, ist ein Kompaktwagen, der aufgrund seines eleganten Designs und seiner Zuverlässigkeit populär wurde. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck, Kombi und Cabriolet. Der Peugeot 206 bot eine breite Palette von Motoroptionen, von Benzinmotoren mit 1,1 Litern Hubraum bis zu leistungsstärkeren 2,0-Liter-Versionen, sowie mehrere Dieselvarianten. Dank seiner Vielseitigkeit und seines wirtschaftlichen Betriebs wurde er zu einer beliebten Wahl unter Fahrern, die ein praktisches und gleichzeitig stilvolles Fahrzeug suchten.

Sicherungskastenplan Peugeot 206

Diese Seite zeigt den Sicherungskastenplan für den Peugeot 206, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und unter dem Armaturenbrett. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue Informationen über seine Konfiguration zu haben.
