Peugeot 206 SW (2000-2008) – Sicherungskasten

Peugeot 206 SW (2000-2002) – Sicherungsplan

Baujahr: 2000, 2001, 2002.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 206 SW (2000-2002) ist die Sicherung 22 im Sicherungsplan des Armaturenbretts.

Sicherungsplan im Motorraum

Sicherung	Ampere [A]	Beschreibung
1 *	20	Motorgebläsegruppe
2 *	60	ABS
3 *	30	ABS
4 *	70	BSI-Versorgung
5 *	70	BSI-Versorgung
6 *	–	Frei
7 *	30	Zündversorgung
8 *	–	Frei
* „Maxi“-Sicherungen Versorgung der Stromkreise elektrischer Geräte.

Sicherung	Ampere [A]	Beschreibung
1	10	Rückfahrlichtrelais, Fahrzeuggeschwindigkeitssensor
2	15	Tankentlüftungsmagnetventil, Kraftstoffpumpe
3	10	ABS-Steuergerät
4	10	Sensor Automatikgetriebe
5	–	Frei
7	20	Scheinwerferwaschpumpe
8	20	Gebläsegruppenrelais, Motorsteuerungsmagnetventil
9	15	Abblendlicht links
10	15	Abblendlicht rechts
11	10	Fernlicht links
12	15	Fernlicht rechts
13	15	Hupe
14	10	Scheibenwaschpumpen
15	30	Drosselklappenmodulheizung, Lambdasonde, Motorsteuergerät, Luftstrom, Zündung, Motormagnetventil, Einspritzdüsen
16	30	Luftpumpenrelais
17	30	Wischergeschwindigkeit hoch und niedrig
18	40	Klimaanlagenlüfter

Sicherungsplan Armaturenbrett

Sicherung	Ampere [A]	Beschreibung
1	15	Sitzheizung – Alarmsirene
4	20	Multifunktionsdisplay, Navigationscomputer, Kofferraumbeleuchtung, Radio, Verdeckcomputer
5	15	Diagnose Automatikgetriebe
6	10	Kühlmittelstand, Automatikgetriebe, Radio
7	15	Fahrzubehör, Alarm installiert im Kundendienst, Regensensor
9	30	Hydraulikpumpe
10	40	Spiegelenteisung
11	15	Scheibenwischer
12	30	Frontscheibenheizung
14	10	Motorcomputer – Airbag – Lenkradschalter
15	15	Armaturenbrett, Multifunktionsdisplay, Navigationscomputer, Klimaanlage, Radio
16	30	Kontrolle des Öffnens und Schließens von Türen und Motorhaube
20	10	Rechtes Bremslicht
21	15	Linkes Bremslicht – drittes Bremslicht
22	30	Vordere Deckenleuchte, Panelbeleuchtung, Zigarettenanzünder
S1		PARC-Anschluss

Peugeot 206 SW (2003-2008) – Sicherungsplan

Baujahr: 2003, 2004, 2005, 2006, 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 206 SW (2003-2008) ist die Sicherung 22 im Sicherungskasten des Armaturenbretts.

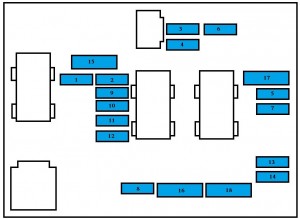

Sicherungskasten im Motorraum

ODER

Nr.	Ampere [A]	Beschreibung
1 *	20	Motorgebläsegruppe
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	BSI-Versorgung
5 *	70	BSI-Versorgung
6 *	–	Frei
7 *	30	Zündversorgung
8 *	–	Frei
* „Maxi“-Sicherungen mit „zusätzlichem Schutz der Stromkreise.

Nr.	Ampere [A]	Beschreibung
1	10	Heizmodul (Diesel); Wassersensor im Diesel; Rückfahrlichtrelais; Fahrzeuggeschwindigkeitssensor; Luftmassenmesser (Diesel).
2	15	Tankentlüftungsmagnetventil; Kraftstoffpumpe
3	10	ABS / ESP; ESP-Bremsrelais.
4	10	Steuergerät Automatikgetriebe; Motorsteuergerät.
5	–	Frei
6	15	Nebelscheinwerfer vorne
7	20	Scheinwerferwaschpumpe
8	20	Motorgebläse-Relais; Dieseleinspritzpumpe; Kraftstoffdruckregler; Motormagnetventil.
9	15	Abblendlicht links
10	15	Abblendlicht rechts
11	10	Fernlicht links
12	15	Fernlicht rechts
13	15	Hupe
14	10	Vordere Waschpumpen
15	30	Drosselklappenmodulheizung; Dieseleinspritzpumpe; Lambdasonde; Luftmassenmesser; Zündspule; Motorsteuerungsmagnetventil; Dieselheizung; Einspritzdüsen.
16	30	Luftpumpenrelais
17	30	Wischergeschwindigkeit hoch und niedrig
18	40	Klimaanlagenlüfter

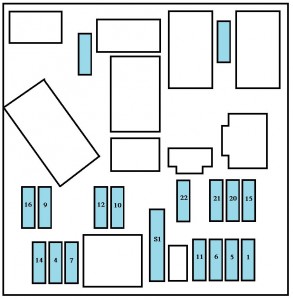

Sicherungskasten im Armaturenbrett

Nummer	Ampere [A]	Beschreibung
1	15	Sitzheizung; Alarmsirene.
4	20	Navigationssteuergerät; Kofferraumbeleuchtung; Radio; Schiebedach; Lenkradschalter; Anhängerkupplung.
5	15	Diagnose Automatikgetriebe
6	10	Kühlmittelstand; Automatikgetriebe; Radio; Lenkwinkelsensor (ESP).
7	15	Im Kundendienst installierter Alarm
9	30	Hydraulikpumpe
10	40	Spiegelenteisung
11	15	Heckscheibenwischer
12	30	Frontscheibenheizung
14	10	Motorsteuergerät; Airbag; Lenkradschalter; Regensensor.
15	15	Armaturenbrett; Multifunktionsdisplay; Navigationssteuergerät; Klimaanlage; Radio.
16	30	Kontrolle des Öffnens und Schließens von Türen und Motorhauben
20	10	Rechtes Bremslicht
21	15	Linkes Bremslicht; Drittes Bremslicht.
22	30	Vordere Deckenleuchte; Panelbeleuchtung; Zigarettenanzünder.
S1		PARC-Kupplung

Über Peugeot 206 SW (2000-2008)

Der Peugeot 206 SW, hergestellt zwischen 2000 und 2008, ist ein beliebter kompakter Kombi, der Praktikabilität und Stil in einem Paket bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und effiziente Raumnutzung, was es ideal für Familien und diejenigen macht, die mehr Stauraum benötigen. Der Peugeot 206 SW war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Kraftstoffverbrauchswerte boten. Sein elegantes Design und der komfortable Fahrkomfort trugen zu seiner Beliebtheit auf dem europäischen Markt bei.

Sicherungskastenplan Peugeot 206 SW

Diese Seite zeigt den Sicherungskastenplan für den Peugeot 206 SW, der für die Identifizierung und den Austausch von Sicherungen bei Bedarf unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise in zwei Hauptbereichen: unter der Motorhaube im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett auf der Fahrerseite. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs und die ordnungsgemäße Funktion seiner elektrischen Komponenten.
