Peugeot 405 (1987-1997) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 405 (1987–1997), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Peugeot 405
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Sicherungskasten im Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Fahrerseite und enthält sechs Ersatzsicherungen und eine spezielle Klemme zum Wechseln der Sicherungen.
| Nummer |
Ampere [A] |
Beschreibung |
| F1 | 10 | Stromversorgung Radio/CD-Player nach Hauptschalter |
| F2 | 5 | Kompressor-Trennschalter-Relais – Strom nach Deckenbeleuchtungs-Zeitschalter – Schlüssel hat drei Universalanschlüsse |
| F3 | 15 | Nach Schalter Stromversorgung ABS-Modulator – Schnellrelais Lüfter |
| F4 | 10 | Kleine LED hinten rechts – Beleuchtung Relais Hupensignal |
| F5 | 15 | Lüfterrelais – Stromversorgung nach Schalter intelligentes Belüftungssystem |
| F6 | 10 | Airbag-Stromversorgung |
| F7 | 20 | Hupenrelais – Lampe Nebelscheinwerfer – Hupe |
| F8 | — | Umgehung: Umgehungsschalter Eingang |
| F9 | 10 | Kleine Frontleuchten, kleine Heckleuchten links, Kennzeichenbeleuchtung hinten |
| F10 | 30 | Fensterheber hinten – Glas schaltet Beleuchtung ein |
| F11 | 30 | HAUPTSICHERUNG angeschlossen an Fern- und Abblendlicht – Relais Nebelscheinwerfer vorne/hinten |
| F12 | 10 | Rückfahrlichter – Einheit Warnung hintere Hindernisse – nach Aktivierung Leistungsverstärker vorne – Stromversorgung nach Schalter Außentemperatursensor – Stromversorgungsschalter nach DIAG – Stromversorgung nach ABS-Warnrelais |
| F13 | 30 | Kein Verbrauch |
| F14 | 30 | Kein Verbrauch |
| F15 | 15 | Deckenbeleuchtung LED vorne und hinten – Zentralverriegelung Steuergerät Stromversorgung – elektrisch anklappbarer Spiegel – elektrische Zeitschalter festes Schiebedach – Kofferraumbeleuchtung – Relais Kofferraumauswurf |
| F 16 | 20 | Zigarettenanzünder. Stromversorgung fest nach Hauptschalter |
| F17 | 10 | Intelligentes Belüftungssystem feste Einheit – Radio mit Speicher |
| F18 | 10 | Beleuchtung Nebelschlussleuchte |
| F19 | 10 | Panelbeleuchtung – Frontbeleuchtung Amp – Radio-Tasten auf Helligkeitspanel – Lenkradbeleuchtungssteuerung (MFC) – Zigarettenanzünderbeleuchtung – Beleuchtungsregler, elektrische Spiegel |
| F20 | 30 | Elektrisch verstellbarer Fahrersitz |
| F21 | 30 | Lüfter des intelligenten Belüftungssystems |
| F22 | 20 | Elektrisch betriebener Beifahrersitz |
| F23 | 15 | Kein Verbrauch |
| F24 | 30 | Scheibenwischermotor – Scheibenwischerhebel – Scheibenwischergruppe Motor und Scheibenwaschpumpe |
| F25 | 15 | Dauerhafte Leistungsverstärker – Dauerleistung DIAG |
| F26 | 15 | Blinkleuchte – feste Radio-Tasten elektrisches Panel |
| F27 | 30 | Heckscheibenheizung – Seitenspiegelheizung |
| F28 | 15 | Bremslichter – Relais Fensterheber vorne – Stromversorgung Panel nach Schalter Radiotasten |
| F29 | 30 | Fensterheber vorne – Schlüssel für Fensterheber vorne |
| F30 | 15 | Kartenleselampe – Stromversorgung Blinker – Relais Stromversorgung – Handschuhfachlampe – Relais Fensterheber hinten – Relais Heckscheibenverriegelung Fensterheber – Beleuchtung Heckscheibe Fensterheber – Gruppe automatische Fensterheber – Elektrischer Spiegel |
| F31 | — | Ersatzsicherungen |

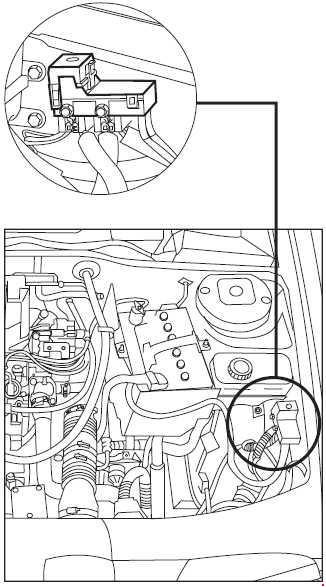

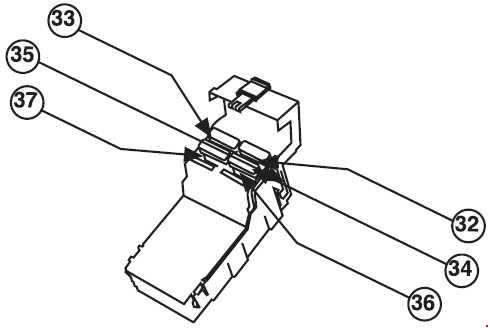

Sicherungskasten im Motorraum
| Nummer |
Ampere [A] |
Beschreibung |
| F32 | 30 | Lüfter für Motor |
| F33 | 30 | Lüfter für Motor |
| F34 | 30 | Ersatzsicherung |
| F35 | 30 | Ersatzsicherung |
| F36 | — | Kurzschlussverbindung – Stromversorgung Sicherungskasten und Hauptschalter |
| F37 | — | Kurzschlussverbindung – Stromversorgung Sicherungskasten |
Über Peugeot 405 (1987-1997)
Der Peugeot 405, produziert von 1987 bis 1997, ist ein mittelgroßes Familienauto, das aufgrund seines eleganten Designs und seiner Zuverlässigkeit Popularität erlangte. Dieses Modell war in verschiedenen Karosserieversionen erhältlich, darunter Limousine und Kombi, was den Kunden die Wahl nach ihren Bedürfnissen ermöglichte. Der Peugeot 405 war mit einer breiten Palette von Motoren ausgestattet, von Benzin- bis Dieselmotoren, mit Hubräumen von 1,4 bis 2,0 Litern, was verschiedene Leistungs- und Effizienzoptionen bot. Das Auto war bekannt für sein komfortables Fahrverhalten und gute Fahreigenschaften, was es zu einer beliebten Wahl für Familien und Einzelpersonen machte.
Sicherungskastenplan Peugeot 405
Diese Seite zeigt den Sicherungskastenplan für den Peugeot 405, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett oder im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskastenplan ist ein nützliches Werkzeug für jeden Peugeot 405-Besitzer, der die ordnungsgemäße Funktion seines Fahrzeugs sicherstellen möchte.
