Peugeot 508 II (2020-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 508 II (2020–2022), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Peugeot 508 II
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2020, 2021, 2022.
Sicherungen im Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).
Um auf die Sicherungen zuzugreifen, muss das gleiche Verfahren befolgt werden, das auch zum Austausch von Sicherungen verwendet wird.

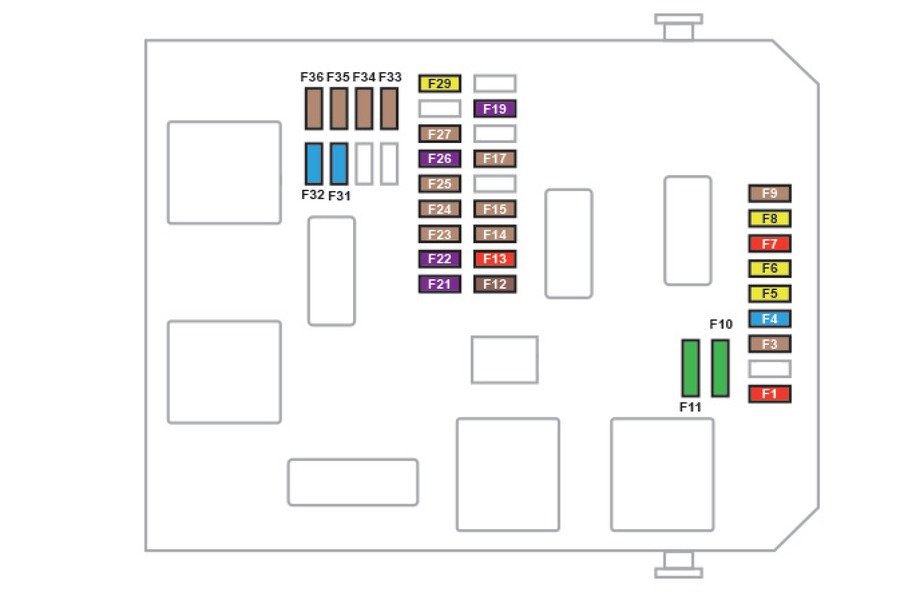

Kasten 1
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F1 |
10 A |
Elektrochrome Spiegel |
|
F3 |
5 A |
Adaptive 3D-Rückleuchten |
|
F4 |
15 A |
Hupe |
|
F5 |
20 A |
Pumpe Heckscheibenwaschanlage (SW) |
|
F6 |
20 A |
Scheinwerferwaschpumpe |
|
F7 |
10 A |
Hintere USB-Anschlüsse |
|
F8 |
20 A |
Heckscheibenwischer (SW) |
|
F10 |
30 A |
Zentralverriegelung |
|
F11 |
30 A |
Türverriegelung/-entriegelung |
|
F14 |
5 A |
Tasten für Notrufe und Assistenz; Alarmsteuerungsmodul. |
|
F24 |
5 A |
Hi-Fi-Verstärker |
|
F27 |
5 A |
Alarmsirene |
|
F29 |
20 A |
Audiosystem mit Touchscreen |
|
F31 |
15 A |
12 V vorhanden hinten |
|
F32 |
15 A |
Zigarettenanzünder/12 V Steckdose vorne |

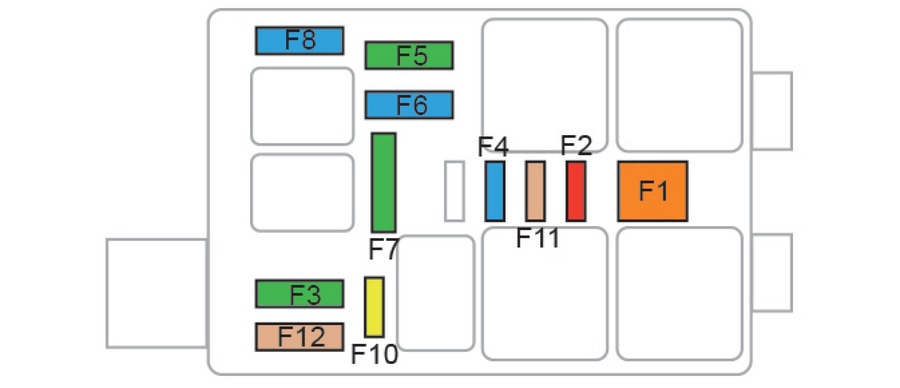

Sicherungskasten 2
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F2 |
10A |
Beheizbare Außenspiegel |
|
F3 |
40 A |
Elektrische Fensterheber in den Vordertüren |
|
F4 |
15 A |
Bedienfeld in der Fahrertür; Speicher für elektrisch verstellbare Sitze. |
|
F5 |
40 A |
Elektrische Fensterheber in den hinteren Türen |
|
F6 |
15 A |
12 V Steckdose im Kofferraum |
|
F7 |
30 A |
Sitzheizung |
|
F10 |
20 A |
Anhängerkupplungsmodul |
|
F12 |
25 A |
Hi-Fi-Verstärker |

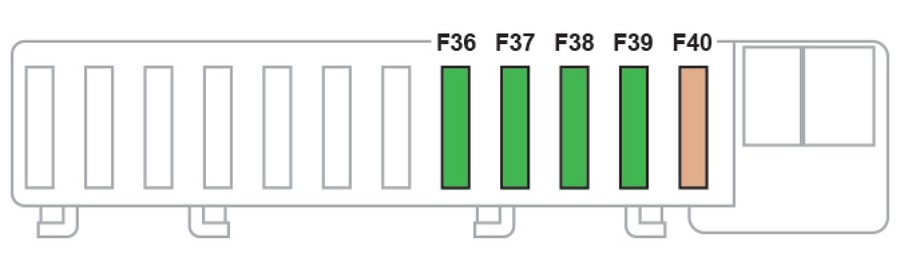

Sicherungskasten in der Kabine
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F36 |
30 A |
Panoramadach |
|
F37 |
30 A |
Verdunkelungsrollo Panoramadach |
|
F38 |
30 A |
Elektrisch verstellbare Sitze |
|
F39 |
30 A |
Angetriebene Türgruppe |
|
F40 |
25 A |
Zusatzheizung |

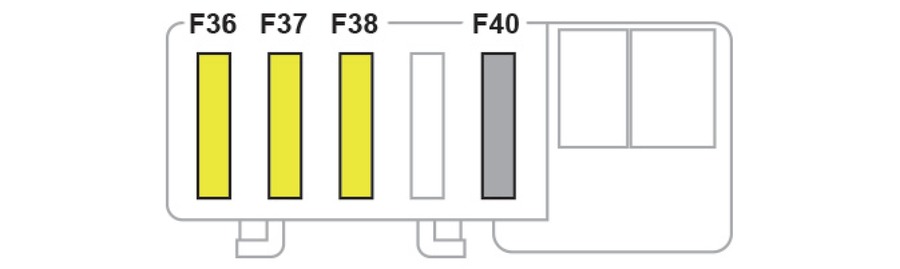

Anhängerkupplungsmodul
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F36 |
20 A |
Bremslichter; Rückfahrlichter (Anhänger). |
|
F37 |
20 A |
Parklichter; Blinker (Anhänger). |
|
F38 |
20 A |
Innenbeleuchtung (Anhänger) |
|
F40 |
2 A |
Hupe (Anhänger) |

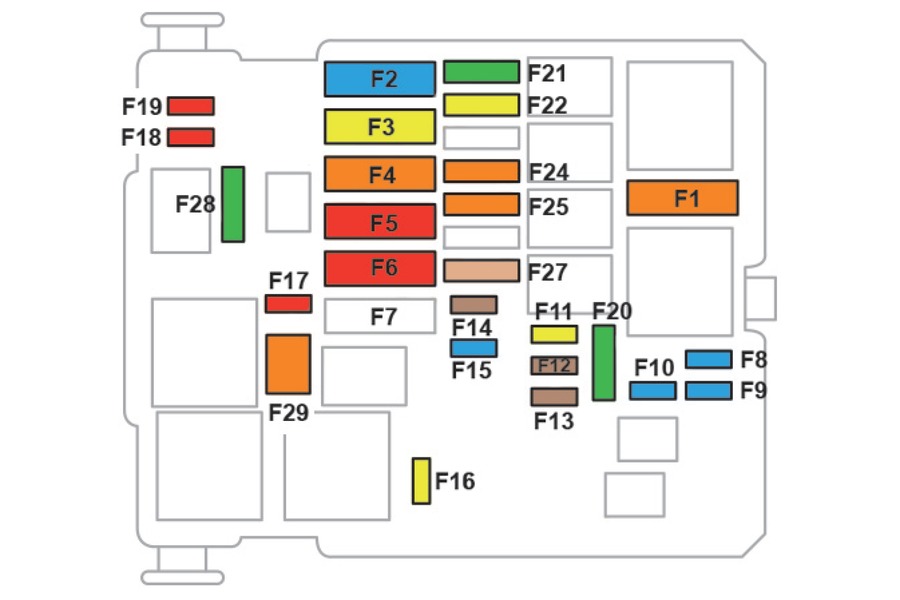

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie.
- Zwei Haken A lösen.
- Abdeckung entfernen.
- Sicherung ersetzen.
- Nach dem Austausch die Abdeckung sorgfältig schließen und dann die beiden Haken A verriegeln, um die Dichtheit des Sicherungskastens zu gewährleisten.
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F5 |
50 A |
Blinker rechts; Standlichter rechts; Bremslichter rechts; Rückfahrlicht links; Nebelscheinwerfer rechts. |
|
F16 |
20 A |
Tagfahrlicht |
|
F18 |
10 A |
Fernlicht rechts |
|
F19 |
10 A |
Fernlicht links |
|
F24 |
40 A |
Anhängerkupplungsmodul |
|
F27 |
25 A |
Abblendlicht rechts; Rückfahrlicht rechts; Nebelscheinwerfer links; Standlichter hinten links; Dritte Bremsleuchte. |
|
F29 |
40 A |
Frontscheibenwischer |
|
F32 |
80 A |
Abblendlicht links; Statisches Kurvenlicht; Seitenblinker; Blinker links; Standlichter vorne links und Standlichter hinten rechts; Bremslicht links; Kennzeichenbeleuchtung. |
