Peugeot 807 (2002-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 807 (2002–2014), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 807 (2002-2003) – Sicherungsschema
Baujahr: 2002, 2003.

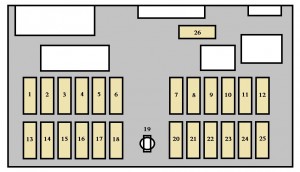

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 807 (2002-2003) ist die Sicherung 7 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen Armaturenbrett
| Nr | Amp [A] | Beschreibung |
| 1 | 10 | Rückleuchten Nebelschlussleuchten |
| 2 | 15 | Heckscheibenwischer |
| 4 | 15 | Bereitstellung von Funktionen über
integrierte Systemschnittstelle. |
| 5 | 10 | Bremslicht links |
| 7 | 20 | Innenbeleuchtung;
Zigarettenanzünder; Beleuchtung des Fahrgastraums; Elektrochromatischer Spiegel. |
| 9 | 30 | Elektrische Fensterheber vorne;
Schiebedach vorne. |
| 10 | 20 | Diagnosesteckdose;
Anhängersteckdose. |
| 11 | 15 | Alarm;
Telematik; Audiogeräte; Multifunktionsdisplays; Lenkradbedienung; Partikelfilter. |
| 12 | 10 | Standlichter rechts;
Kennzeichenbeleuchtung; Klimaanlagenbeleuchtung; Zusatzscheinwerfer. |
| 14 | 30 | Zentralverriegelung |
| 15 | 30 | Hintere Fenster |
| 16 | 5 | Stromversorgung Airbag-Steuergerät
über integrierte Systemschnittstelle. |
| 17 | 15 | Rechtes Bremslicht;
Zusatzbremslicht; Anhängerbremslichter. |
| 18 | 10 | Stromversorgung Diagnosesteckdose;
Brems- und Kupplungspedalschalter. |
| 19 | 40 | PARC-Bypass |
| 20 | 10 | Stromversorgung Audiosystem über
integrierte Systemschnittstelle. |
| 22 | 10 | Linke Standlichter;
Anhängerstandlichter. |
| 23 | 15 | Alarmsirene;
Steuerung Automatikgetriebe. |
| 24 | 15 | Stromversorgung Parkassistenzsystem
hinten über die Schnittstelle integrierter Systeme. |
| 26 | 40 | Beheizbare Heckscheibe |

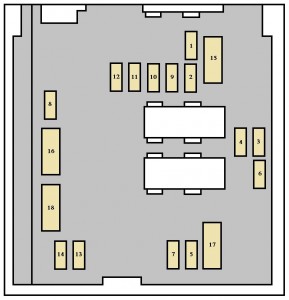

Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 50 | Lüftereinheit (hohe Geschwindigkeit) |
| 2 * | 50 | ABS-Steuergerät oder ESP-Steuergerät |
| 3 * | 30 | Magnetventil unbenutzt oder
ESP oder Zusatzheizung (Diesel) |
| 4 * | 60 | Stromversorgung integrierte Systemschnittstelle 1 |
| 5 * | 70 | Stromversorgung integrierte Systemschnittstelle 2 |
| 6 * | 30 | Lüftereinheit (niedrige Geschwindigkeit) |
| 7 * | 40 | Elektronische Motorwegfahrsperre |
| 8 * | 50 | Klimaanlagenlüfter |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
| Nr | Amp [A] | Beschreibung |
| 1 | 10 | Rückfahrlichtschalter Schaltgetriebe;
Xenon-Scheinwerfer; Steuerung Relais Lüftergruppe; Kühlmittelstand im Motorraum; Ölheizung oder Ölheizung (Diesel); Fahrzeuggeschwindigkeitssensor oder Luftmassenmesser (Diesel). |
| 2 | 15 | Kraftstoffpumpe;
Magnetventile Abgasrückführung und Ladedruckregelung (Diesel). |
| 3 | 10 | ABS-Steuergerät oder ESP-Steuergerät |
| 4 | 10 | Integrierte Systeme verbinden
positive Zündstromversorgung |
| 5 | 10 | Unbenutzt oder Injektor Partikelfilter
(Diesel); Partikelfilter-Steuergerät (Diesel). |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | 20 | Scheinwerferwaschpumpe |
| 8 | 20 | Stromversorgung über integrierte Systemschnittstelle;
Steuerung Relais Lüftergruppe (Diesel); Hochdruckregelung Diesel und Magnetventile Abgasrückführung (Diesel). |
| 9 | 15 | Linker Abblendlichtscheinwerfer;
Scheinwerferhöhenverstellung. |
| 10 | 15 | Rechter Abblendlichtscheinwerfer |
| 11 | 10 | Linker Fernlichtscheinwerfer |
| 12 | 10 | Rechter Fernlichtscheinwerfer |
| 13 | 15 | Hupe |
| 14 | 10 | Scheibenwaschpumpen vorne und hinten |
| 15 | 30 | Lambdasonde –
Einspritzdüsen – Zündspule – Tank, Magnetventile Verteiler und Abgasrückführung (Benzin); Magnetventil Einspritzpumpe (Diesel). |
| 16 | 30 | Unbenutzt oder Luftpumpe (Benzin) |
| 17 | 30 | Scheibenwischer vorne |
| 18 | 40 | Zusatzlüfter |

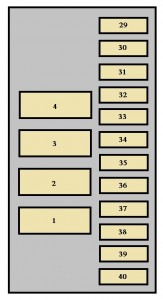

Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 40 | Rechte elektrische Schiebetür |
| 2 * | 40 | Linke elektrische Schiebetür |
| 3 * | 30 | HI-FI Verstärker |
| 4 * | 30 | Unbenutzt oder zusätzliche Heizung
(Diesel). |
| 29 | – | Unbenutzt |
| 30 | – | Unbenutzt |
| 31 | – | Unbenutzt |
| 32 | 25 | Elektrischer Fahrersitz |
| 33 | 25 | Elektrischer Beifahrersitz |
| 34 | 20 | Schiebedach in der dritten Reihe |
| 35 | 20 | Schiebedach in der zweiten Reihe |
| 36 | 10 | Beheizter Beifahrersitz |
| 37 | 10 | Beheizter Fahrersitz |
| 38 | 15 | Elektrische Kindersicherung |
| 39 | 20 | 12V Zubehörsteckdose in der 3. Reihe |
| 40 | 20 | 12V Zubehörsteckdose in der zweiten Reihe |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
Peugeot 807 (2004-2005) – Sicherungskasten-Schema
Baujahr: 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 807 (2004-2005) ist die Sicherung 7 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen Armaturenbrett
| Nr | Amp [A] | Beschreibung |
| 1 | 10 | Rückleuchten Nebelschlussleuchten |
| 2 | 15 | Heckscheibenwischer |
| 4 | 15 | Bereitstellung von Funktionen über
integrierte Systemschnittstelle. |
| 5 | 10 | Bremslicht links |
| 7 | 20 | Beleuchtung Sonnenblenden;
Zigarettenanzünder; Beleuchtung des Fahrgastraums; Elektrochromatischer Spiegel. |
| 9 | 30 | Elektrische Fensterheber vorne;
Schiebedach vorne. |
| 10 | 20 | Diagnosestecker;
Anhängerstecker. |
| 11 | 15 | Alarm;
Telematik; Audiosystem; Multifunktionsdisplays; Lenkradbedienung; Partikelfilter. |
| 12 | 10 | Standlichter rechts;
Kennzeichenbeleuchtung; Klimaanlagenbeleuchtung; Zusatzscheinwerfer. |
| 14 | 30 | Zentralverriegelung |
| 15 | 30 | Hintere Fenster |
| 16 | 5 | Stromversorgung Airbag-Steuergerät
über integrierte Systemschnittstelle. |
| 17 | 15 | Bremslicht rechts;
Zusatzbremslicht; Anhängerbremslichter. |
| 18 | 10 | Stromversorgung Diagnosesteckdose;
Brems- und Kupplungspedalschalter. |
| 19 | 40 | PARC-Bypass |
| 20 | 10 | Stromversorgung Audiosystem
über integrierte Systemschnittstelle. |
| 22 | 10 | Standlichter links;
Anhängerstandlichter. |
| 23 | 15 | Alarmsirene;
Steuerung Automatikgetriebe. |
| 24 | 15 | Stromversorgung Parkassistenzsystem
hinten über integrierte Systemschnittstelle. |
| 26 | 40 | Beheizbare Heckscheibe |
Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 50 | Lüftereinheit
(hohe Geschwindigkeit). |
| 2 * | 50 | ABS-Steuergerät oder ESP-Steuergerät |
| 3 * | 30 | Magnetventil, das nicht verwendet wird
oder ESP oder Zusatzheizung (Diesel). |
| 4 * | 60 | Stromversorgung integrierte Systemschnittstelle 1 |
| 5 * | 70 | Stromversorgung integrierte Systemschnittstelle 2 |
| 6 * | 30 | Lüftereinheit (niedrige Geschwindigkeit) |
| 7 * | 40 | Elektronische Motorblockierung |
| 8 * | 50 | Klimaanlagenlüfter |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Installationen. |
||
| Nummer | Amp [A] | Beschreibung |
| 1 | 10 | Rückfahrlichtschalter Schaltgetriebe –
Xenon-Scheinwerfer – Steuerung Relais Lüftergruppe – Kühlmittelstand im Motorraum – Ölheizung oder Ölheizung (Diesel) – Fahrzeuggeschwindigkeitssensor oder Luftmassenmesser (Diesel) |
| 2 | 15 | Kraftstoffpumpe;
Magnetventile Abgasrückführung und Ladedruckregelung (Diesel). |
| 3 | 10 | ABS-Steuergerät oder ESP-Steuergerät |
| 4 | 10 | Integrierte Systeme verbinden positive Zündstromversorgung |
| 5 | 10 | Nicht verwendet oder
Injektor Partikelfilter (Diesel); ECU Partikelfilter (Diesel). |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | 20 | Scheinwerferwaschpumpe |
| 8 | 20 | Stromversorgung über integrierte Systemschnittstelle;
Steuerung Relais Lüftergruppe (Diesel); Hochdruckregelung Diesel und Magnetventile Abgasrückführung (Diesel). |
| 9 | 15 | Linker Abblendlichtscheinwerfer;
Scheinwerferhöhenverstellung. |
| 10 | 15 | Rechter Abblendlichtscheinwerfer |
| 11 | 10 | Linker Fernlichtscheinwerfer |
| 12 | 10 | Rechter Fernlichtscheinwerfer |
| 13 | 15 | Hupe |
| 14 | 10 | Scheibenwaschpumpen vorne und hinten |
| 15 | 30 | Lambdasonde;
Einspritzdüsen; Zündspule; Tank, Magnetventile Verteiler und Abgasrückführung (Benzin); Magnetventil Einspritzpumpe (Diesel). |
| 16 | 30 | Nicht verwendet oder Luftpumpe (Benzin) |
| 17 | 30 | Scheibenwischer vorne |
| 18 | 40 | Zusatzlüfter |
Sicherungen Motorraum
| Nummer | Amp [A] | Beschreibung |
| 1 * | 40 | Elektrische rechte
Schiebetür. |
| 2 * | 40 | Elektrische linke
Schiebetür. |
| 3 * | 30 | Nicht verwendet |
| 4 * | 30 | Nicht verwendet oder
Zusatzheizung (Diesel). |
| 29 | – | Nicht verwendet |
| 30 | – | Nicht verwendet |
| 31 | – | Nicht verwendet |
| 32 | 25 | Elektrischer Fahrersitz |
| 33 | 25 | Elektrischer Beifahrersitz |
| 34 | 20 | Schiebedach in der dritten Reihe |
| 35 | 20 | Schiebedach in der zweiten Reihe |
| 36 | 10 | Beheizter Beifahrersitz |
| 37 | 10 | Beheizter Fahrersitz |
| 38 | 15 | Elektrische Kindersicherung |
| 39 | 20 | 12V Zubehörsteckdose
in der dritten Reihe. |
| 40 | 20 | 12V Zubehörsteckdose
in der zweiten Reihe. |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Installationen. |
||
Peugeot 807 (2006) – Sicherungskastenbelegung
Baujahr: 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 807 (2006) ist die Sicherung 7 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen des Armaturenbretts
| Nr | Amp [A] | Beschreibung |
| 1 | 10 | Rückfahrscheinwerfer Nebelschlussleuchten |
| 2 | 15 | Heckscheibenwischer |
| 4 | 15 | Bereitstellung von Funktionen über
integrierte Systemschnittstelle. |
| 5 | 10 | Scheinwerfer Stopp links |
| 7 | 20 | Beleuchtung Sonnenblenden;
Zigarettenanzünder; Beleuchtung Fahrgastraum; Elektrochromatischer Spiegel. |
| 9 | 30 | Elektrische Fensterheber vorne;
Schiebedach vorne. |
| 10 | 20 | Diagnosestecker;
Anhängerkupplung. |
| 11 | 15 | Alarm;
Telematik; Audiosystem; Multifunktionsdisplays; Lenkradbedienung; Partikelfilter. |
| 12 | 10 | Standlichter rechts;
Kennzeichenbeleuchtung; Klimaanlagenbeleuchtung; Zusatzscheinwerfer. |
| 14 | 30 | Zentralverriegelung |
| 15 | 30 | Hintere Fenster |
| 16 | 5 | Stromversorgung Airbag-Steuergerät
über integrierte Systemschnittstelle. |
| 17 | 15 | Bremslicht rechts;
Zusatzbremslicht; Anhängerbremslichter. |
| 18 | 10 | Stromversorgung Diagnosebuchse;
Brems- und Kupplungspedalschalter; Stromversorgung der Aktuator-Deaktivierungsgruppe der motorisierten seitlichen Schiebetüren. |
| 19 | 40 | PARC-Bypass |
| 20 | 10 | Stromversorgung Audiosystem über
integrierte Systemschnittstelle. |
| 22 | 10 | Standlichter links;
Anhängerstandlichter. |
| 23 | 15 | Alarmsirene;
Steuerung Automatikgetriebe. |
| 24 | 15 | Stromversorgung Parkassistenzsystem
hinten über integrierte Schnittstelle. |
| 26 | 40 | Beheizbare Heckscheibe |

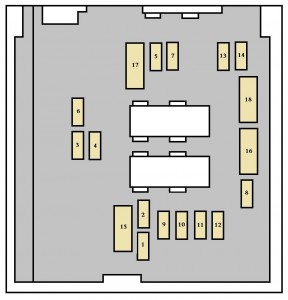

Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 50 | Lüftereinheit
(hohe Geschwindigkeit). |
| 2 * | 50 | ABS-Steuergerät oder ESP-Steuergerät |
| 3 * | 30 | Magnetventil unbenutzt oder
ESP oder Zusatzheizung (Diesel). |
| 4 * | 60 | Stromversorgung integrierte Systemschnittstelle 1 |
| 5 * | 70 | Stromversorgung integrierte Systemschnittstelle 2 |
| 6 * | 30 | Lüftereinheit (niedrige Geschwindigkeit) |
| 7 * | 40 | Elektronische Motorwegfahrsperre |
| 8 * | 50 | Klimaanlagenlüfter |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
| Nummer | Amp [A] | Beschreibung |
| 1 | 10 | Rückfahrlichtschalter Schaltgetriebe;
Xenon-Scheinwerfer; Relaissteuerung Lüftergruppe; Kühlmittelstand Motor; Ölheizung oder Ölheizung (Diesel); Fahrzeuggeschwindigkeitssensor oder Luftmassenmesser (Diesel). |
| 2 | 15 | Kraftstoffpumpe;
Magnetventile Abgasrückführung und Turboladerdruckregelung (Diesel). |
| 3 | 10 | ABS-Steuergerät oder ESP-Steuergerät |
| 4 | 10 | Positive Zündstromversorgung
Motor-Sicherungskasten. |
| 5 | 10 | Unbenutzt oder Partikelfilter-Injektor (Diesel);
Partikelfilter-Steuergerät (Diesel). |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | 20 | Scheinwerferwaschpumpe |
| 8 | 20 | Stromversorgung über integrierte Systemschnittstelle;
Relaissteuerung Lüftergruppe (Diesel); Hochdruckregelung Kraftstofföl und Magnetventile Abgasrückführung (Diesel). |
| 9 | 15 | Abblendlichtrelais
(Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet); Scheinwerferhöhenverstellung |
| 10 | 15 | Abblendlichtrelais
(Fahrzeug nicht nur mit Xenon-Scheinwerfern ausgestattet). |
| 11 | 10 | Abblendlicht links |
| 12 | 10 | Abblendlicht rechts |
| 13 | 15 | Hupe |
| 14 | 10 | Scheibenwaschpumpen vorne und hinten |
| 15 | 30 | Lambdasonde;
Einspritzdüsen; Zündung; Tank, Magnetventile Verteiler und Abgasrückführung (Benzin); Magnetventil Einspritzpumpe (Diesel). |
| 16 | 30 | Unbenutzt oder Luftpumpe (Benzin) |
| 17 | 30 | Scheibenwischer |
| 18 | 40 | Zusatzlüfter |
Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 40 | Elektrische Schiebetür rechts |
| 2 * | 40 | Elektrische Schiebetür links |
| 3 * | – | Unbenutzt |
| 40 | Anhängeranschluss | |
| 4 * | 30 | Unbenutzt oder zusätzliche Heizung
(Diesel). |
| 29 | – | Unbenutzt |
| 30 | 10 | Abblendlicht rechts
(Fahrzeug nicht ausgestattet nur mit Xenon-Scheinwerfern). |
| 31 | 10 | Abblendlicht links
(Fahrzeug nicht ausgestattet nur mit Xenon-Scheinwerfern). |
| 32 | 25 | Elektrischer Fahrersitz |
| 33 | 25 | Elektrischer Beifahrersitz |
| 34 | 20 | Schiebedach dritte Reihe |
| 35 | 20 | Schiebedach zweite Reihe |
| 36 | 10 | Beheizter Beifahrersitz |
| 37 | 10 | Beheizter Fahrersitz |
| 38 | 15 | Elektrische Kindersicherung |
| 39 | 20 | 12V Zubehörsteckdose dritte Reihe |
| 40 | 20 | 12V Zubehörsteckdose zweite Reihe |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
Peugeot 807 (2007-2009) – Sicherungsbelegung
Baujahr: 2007, 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 807 (2007-2009) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen des Armaturenbretts
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | – | Unbenutzt |
| 3 | 5 | Airbag-Steuergerät |
| 4 | 10 | Lenkwinkelsensor;
Diagnosestecker; ESP-Sensor; Manuelle Klimaanlage; Kupplungsschalter; Scheinwerferhöhenverstellung; Partikelfilterpumpe; Elektrochromatischer Spiegel. |
| 5 | 30 | Elektrische Spiegel;
Elektrischer Fensterhebermotor. |
| 6 | 30 | Stromversorgung elektrische Fensterheber vorne, Schiebedach Reihe 1. |
| 7 | 5 | Beleuchtung bei geöffneten Türen;
Handschuhfachbeleuchtung; Make-up-Spiegelbeleuchtung. |
| 8 | 20 | Multifunktionsdisplay;
Alarmsirene; Audiosystem; CD-Wechsler; Audio/Telefon; Anhänger-Sicherungsbelegung; Steuergerät für Dieselzusatz; Steuergerät für Reifendrucküberwachung; Steuergerät für Schiebetürmodul. |
| 9 | 30 | Zigarettenanzünder |
| 10 | 15 | Lenkradschalter;
Anhänger-Sicherungsbelegung. |
| 11 | 15 | Diagnosestecker;
Zündschlüssel; Automatikgetriebe. |
| 12 | 15 | Fahrersitz-Speichermodul;
Elektrischer Beifahrersitz; Airbag-Steuergerät; Parkhilfe-Steuergerät; Schiebetürknöpfe. |
| 13 | 5 | Motor-Sicherungsbelegung;
Anhänger-Sicherungsbelegung. |
| 14 | 15 | Regensensor;
Automatische Klimaanlage; Armaturenbrett; Schiebedächer; Tachometer-Warnanzeigen; Telematiksteuerung. |
| 15 | 30 | Verriegelung der Schlösser |
| 16 | – | Unbenutzt |
| 17 | 40 | Beheizbare Heckscheibe |
Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 50 | Klimaanlagenlüfter |
| 2 * | 50 | Bremssystem (ABS / ESP) |
| 3 * | 30 | Bremssystem (ABS / ESP) |
| 4 * | 60 | Stromversorgung Schnittstelle
integrierter Systeme. |
| 5 * | 70 | Stromversorgung Schnittstelle
integrierter Systeme. |
| 6 * | 30 | Zusatzheizung
(Diesel) |
| 7 * | 40 | Unbenutzt |
| 8 * | 50 | Unbenutzt |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
| Nummer | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung;
Kraftstoff- und Luftversorgungssysteme; Lüfterinstallation. |
| 2 | 15 | Hupe |
| 3 | 10 | Scheibenwaschpumpe vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe |
| 5 | 15 | Kraftstoffversorgungssystem |
| 6 | 10 | Servolenkung;
Zusätzlicher Bremspedalschalter; Steuerung Automatikgetriebe. |
| 7 | 10 | Bremssystem (ABS/ESP) |
| 8 | 20 | Anlassersteuerung |
| 9 | 10 | Motorsteuergerät |
| 10 | 30 | Kraftstoff- und Luftversorgungssysteme;
Emissionskontrollsysteme. |
| 11 | 40 | Klimaanlage vorne |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integrierte Systemschnittstelle |
| 14 | – | Unbenutzt |
Batteriesicherungen
| Nummer | Amp [A] | Beschreibung |
| 1 * | 40 | Rechte elektrische Tür
seitliche Schiebetür. |
| 2 * | 40 | Linke elektrische Tür
seitliche Schiebetür. |
| 3 * | – | Unbenutzt |
| 4 * | 40 | Anhänger-Sicherungsbelegung |
| 31 | 5 | Hauptbremsschalter |
| 32 | 25 | Fahrersitzspeicher |
| 33 | 25 | Beifahrersitzspeicher |
| 34 | 20 | Schiebedach Reihe 3 |
| 35 | 20 | Schiebedach Reihe 2 |
| 36 | 10 | Beheizter Beifahrersitz |
| 37 | 10 | Beheizter Fahrersitz |
| 38 | 15 | Nebelscheinwerfer
(Xenon-Lampe). |
| 39 | 20 | 12 V Zubehörsteckdose Reihe 3 |
| 40 | 20 | 12 V Zubehörsteckdose Reihe 2 |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
Peugeot 807 (2010-2014) – Sicherungskastenbelegung
Baujahr: 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 807 (2010-2014) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen des Armaturenbretts
| Nr | Amp [A] | Beschreibung |
| 1 | 15 | Scheibenwischerbürste |
| 2 | – | Nicht verwendet |
| 3 | 5 | Airbag-Steuergerät |
| 4 | 10 | Lenkwinkelsensor;
Diagnosestecker; ESP-Sensor; Manuelle Klimaanlage; Kupplungsschalter; Scheinwerferhöhenverstellung; Partikelfilterpumpe; Elektrochromatischer Spiegel. |
| 5 | 30 | Elektrische Spiegel;
Fenstermotor Beifahrer; Reihe 1 Schiebedach. |
| 6 | 30 | Stromversorgung der vorderen elektrischen Fensterheber |
| 7 | 5 | Innenbeleuchtung;
Handschuhfachbeleuchtung; Spiegelbeleuchtung; Beleuchtung des Entertainment-Bildschirms (Reihe 2). |
| 8 | 20 | Multifunktionsdisplay;
Alarmsirene; Audiosystem; CD-Wechsler; Audio/Telefon; Sicherungskasten Anhänger; Steuergerät für Zusatzdiesel; Steuergerät für die Erkennung von niedrigem Reifendruck; Steuergerät für Schiebetürmodul. |
| 9 | 30 | Zigarettenanzünder |
| 10 | 15 | Lenkradschalter;
Sicherungskasten Anhänger. |
| 11 | 15 | Diagnosestecker;
Zündschlüssel; Automatikgetriebe (4 Gänge). |
| 12 | 15 | Speichermodul Fahrersitz;
Elektrischer Beifahrersitz; Airbag-Steuerung; Parkhilfe-Steuerung; Tasten in den seitlichen Schiebetüren; Freisprecheinrichtung; Automatikgetriebe (6 Gänge). |
| 13 | 5 | Sicherungskasten Motor;
Sicherungskasten Anhänger. |
| 14 | 15 | Regensensor;
Automatische Klimaanlage; Armaturenbrett; Offene Dächer; Kilometerzähler-Kontrollleuchte; Telematiksteuerung. |
| 15 | 30 | Beifahrerblockierung |
| 16 | 30 | Verriegelung der Schlösser |
| 17 | 40 | Beheizbare Heckscheibe |
Sicherungen im Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 50 | Klimaanlagenlüfter |
| 2 * | 50 | Bremssystem (ABS / ESP) |
| 3 * | 30 | Bremssystem (ABS / ESP) |
| 4 * | 60 | Stromversorgung der integrierten Systemschnittstelle |
| 5 * | 70 | Stromversorgung der integrierten Systemschnittstelle |
| 6 * | 30 | Zusatzheizung (Diesel) |
| 7 * | 40 | Nicht verwendet |
| 8 * | 50 | Nicht verwendet |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Installationen. |
||
| Nr | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuerung;
Kraftstoff- und Luftversorgungssysteme; Lüftermontage. |
| 2 | 15 | Hupe |
| 3 | 10 | Waschpumpe für Front- und Heckscheibe |
| 4 | 20 | Scheinwerferwaschpumpe |
| 5 | 15 | Kraftstoffversorgungssystem |
| 6 | 10 | Servolenkung;
Schalter für Hilfsbremspedal; Steuerung des Automatikgetriebes; Luftmassenmesser; Automatische Leuchtweitenregulierung mit Xenonlampen. |
| 7 | 10 | Bremssystem (ABS / ESP) |
| 8 | 20 | Anlassermotorsteuerung |
| 9 | 10 | Motorsteuergerät |
| 10 | 30 | Kraftstoff- und Luftversorgungssysteme;
Emissionskontrollsysteme. |
| 11 | 40 | Vordere Klimaanlage |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integrierte Systemschnittstelle |
| 14 | – | Nicht verwendet |
| 15 | 30 | Kindersicherung |
Sicherungen im Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 40 | Elektrische rechte
Schiebetür. |
| 2 * | 40 | Elektrische linke
Schiebetür. |
| 3 * | – | Nicht verwendet |
| 4 * | 40 | Sicherungskasten Anhänger |
| 31 | 5 | Hauptbremsschalter |
| 32 | 25 | Fahrersitzspeicher |
| 33 | 25 | Beifahrerpositionsspeicher |
| 34 | 20 | Schiebedachreihe 3 |
| 35 | 20 | Schiebedachreihe 2 |
| 36 | 10 | Beheizter Beifahrersitz |
| 37 | 10 | Beheizter Fahrersitz |
| 38 | 15 | Nebelscheinwerfer
(Xenonlampe). |
| 39 | 20 | Zubehörsteckdose 12 V Reihe 3 |
| 40 | 20 | Zubehörsteckdose 12 V Reihe 2 |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Installationen. |
||
Über Peugeot 807 (2002-2014)
Der Peugeot 807 ist ein Großraum-MPV, das von 2002 bis 2014 produziert wurde. Dieses Modell war das Ergebnis einer Zusammenarbeit zwischen Peugeot und Fiat und bot einen geräumigen Innenraum mit Platz für bis zu sieben Passagiere. Der Peugeot 807 war bekannt für sein komfortables Fahrverhalten und seine flexible Sitzanordnung, was ihn ideal für Familien machte. Was die Motorisierung betrifft, so bot das Modell verschiedene Optionen, darunter Benzin- und Dieselmotoren, die ausreichend Leistung und Effizienz gewährleisteten. Zu den häufigsten Motoren gehörten 2,0-Liter- und 2,2-Liter-Varianten, die ein ausgewogenes Verhältnis zwischen Leistung und Kraftstoffverbrauch boten.
Sicherungskastenbelegung Peugeot 807
Diese Seite zeigt die Sicherungskastenbelegung für den Peugeot 807, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Bereichs unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
