Peugeot 508 RXH (2011-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 508 RXH (2011–2016), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 508 RXH (2011-2016) – Sicherungsschema
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 508 RXH (2011-2016) ist die Sicherung F13 im Sicherungskasten im Handschuhfach.

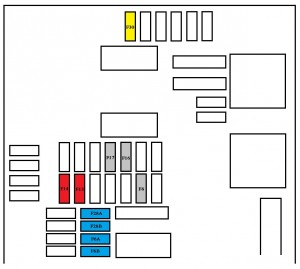

Sicherungen hinter dem Handschuhfach
| Nr | Amp [A] | Beschreibung |
| F6
A oder B |
15 | Audiosystem |
| F8 | 3 | Alarm |
| F13 | 10 | Vorderer Zigarettenanzünder |
| F14 | 10 | Vordere 12-V-Steckdose. |
| F 16 | 3 | Hintere Leselampe,
Kartenleseleuchten. |
| F17 | 3 | Hintere Leselampe,
Außenspiegel. |
| F28
A oder B |
15 | Audiosystem |
| F30 | 20 | Heckscheibenwischer |
| F32 | 10 | Audioverstärker |

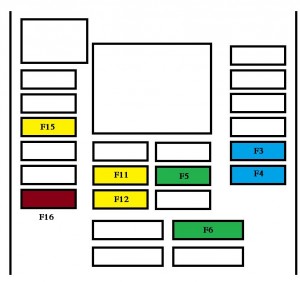

Sicherungen im Armaturenbrett
Der Sicherungskasten befindet sich im unteren Bereich des Armaturenbretts (rechte Seite).
| Nr | Amp [A] | Beschreibung |
| F3 | 15 | Fensterheber auf der Fahrerseite;
12-V-Steckdose für die Rücksitze. |
| F4 | 15 | 12-V-Steckdose im Kofferraum |
| F5 | 30 | Heckscheibe mit One-Touch-Funktion |
| F6 | 30 | Frontscheibe mit One-Touch-Funktion |
| F11 | 20 | Anhängerkupplung. |
| F12 | 20 | Audioverstärker |
| F15 | 20 | Panoramadachrollo
(SW). |
| F 16 | 5 | Bedienfeld
Fahrerfensterheber. |
Sicherungen im Motorraum
Der Sicherungsplan befindet sich im Motorraum in der Nähe der Batterie.
| Nummer | Amp [A] | Beschreibung |
| F20 | 15 | Scheibenwaschpumpe vorne und
hinten. |
| F21 | 20 | Scheinwerferwaschpumpe |
| F22 | 15 | Hupe |
| F23 | 15 | Abblendlicht rechts |
| F24 | 15 | Fernlicht
links. |
| F27 | 5 | Scheinwerfer links |
| F28 | 5 | Scheinwerfer rechts |
Über den Peugeot 508 RXH (2011-2016)
Der Peugeot 508 RXH ist ein robustes und elegantes Modell, das von 2011 bis 2016 produziert wurde. Dieses Auto ist bekannt für seine Hybridtechnologie, die einen Dieselmotor mit einem Elektroantrieb kombiniert und so einen effizienten Kraftstoffverbrauch und geringere Emissionen bietet. Der Peugeot 508 RXH ist mit einem 2,0-Liter-HDi-Motor ausgestattet, der mit einem Elektromotor zusammenarbeitet und Allradantrieb ermöglicht. Das Fahrzeug bietet einen komfortablen Innenraum mit modernen Technologien und ist ideal für diejenigen, die ein zuverlässiges und umweltfreundliches Auto mit höherer Leistung suchen.
Sicherungskastenplan Peugeot 508 RXH
Diese Seite zeigt den Sicherungskastenplan für den Peugeot 508 RXH, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Pläne enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, Zugang zu genauen und aktuellen Informationen über seine Anordnung zu haben.
