Peugeot 308 II (T9) (2020-2021) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 308 II (T9) (2020–2021), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Peugeot 308 II (T9)
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2020, 2021.
Sicherungskasten im Armaturenbrett

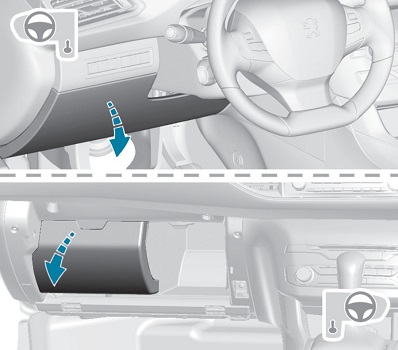

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Armaturenbrett (links).
Entfernen Sie die Abdeckung, indem Sie sie an der oberen linken Ecke und dann rechts ziehen.

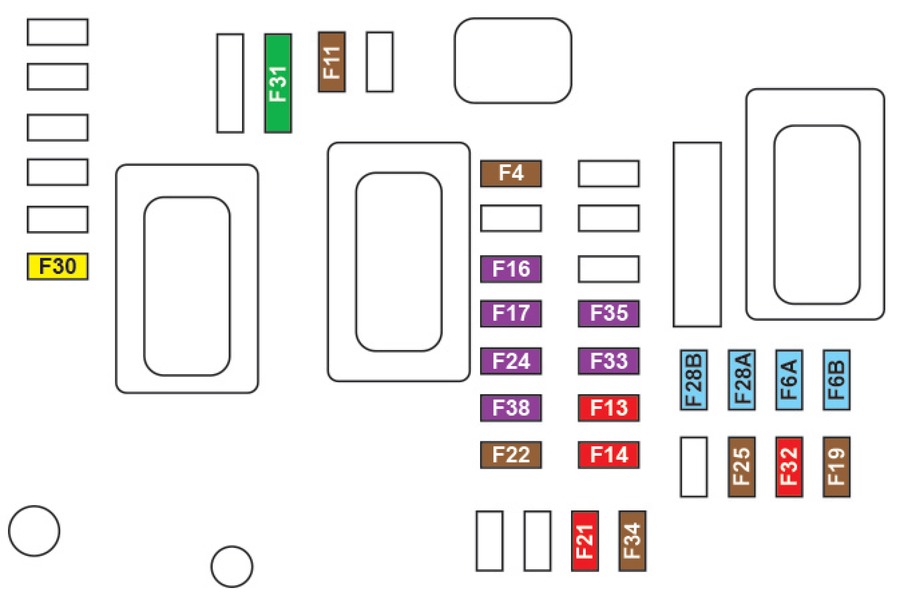

Fahrzeuge mit Rechtslenkung: Er befindet sich im Lampenfach (links).
(Version 2 – ECO)
Sicherungstabelle
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F9 |
5 |
Alarm; Anschluss an Alarm und Assistenz. |
|
F13 |
5 |
Rückfahrkamera und Parkassistenz. |
|
F15 |
15 |
12 V Stromversorgung. |
|
F16 |
15 |
Zigarettenanzünder. |
|
F18 |
20 |
Touchscreen; CD-Player; Audio- und Navigationssystem. |
|
F19 |
5 |
Regen- und Sonnensensor. |
|
F20 |
5 |
Airbag. |
|
F21 |
5 |
Armaturenbrett. |
|
F22/F24 |
30 |
Innen-/Außenverriegelung, vorne und hinten. |
|
F23 |
5 |
Beleuchtung Handschuhfach, Kosmetikspiegel; Leseleuchten vorne und hinten. |
|
F25/F27 |
15 |
Scheibenwaschpumpe vorne/hinten. |
|
F26 |
15 |
Hupe. |
|
F30 |
15 |
Heckscheibenwischer |
Sicherungskasten im Motorraum
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
F13 |
5 |
Intelligentes Steuermodul. |
|
F16 |
15 |
Nebelscheinwerfer vorne. |
|
F18 |
10 |
Rechter Abblendscheinwerfer. |
|
F19 |
10 |
Linker Abblendscheinwerfer. |
|
F25 |
40 |
Relais für Scheinwerferwischer (Zubehör). |
|
F27 |
25 |
Intelligentes Steuermodul. |
|
F28 |
30 |
Abgasreinigungssystem Dieselmotor (AdBlue®). |
|
F29 |
30 |
Motor Frontscheibenwischer. |
|
F30 |
80 |
Glühkerzen (Dieselmotor); Programmierbare Zusatzheizung (Zubehör); Scheinwerferwaschpumpe. |
Über Peugeot 308 II (T9) (2020-2021)
Der Peugeot 308 II (T9) der Baujahre 2020-2021 ist ein modernes Kompaktfahrzeug, das sich durch sein elegantes Design und fortschrittliche Technologien auszeichnet. Dieses Modell ist bekannt für seine Zuverlässigkeit und den Komfort, den es sowohl Fahrern als auch Passagieren bietet. Der Peugeot 308 II ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die optimale Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist mit modernen Elementen wie einem Touchscreen und einem fortschrittlichen Infotainmentsystem ausgestattet, was ihn zu einem idealen Fahrzeug für Stadt- und Autobahnfahrten macht.
Sicherungskastenplan Peugeot 308 II (T9)
Diese Seite zeigt den Sicherungskastenplan für den Peugeot 308 II (T9), der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren Ihres Fahrzeugs.
