Volvo FH – Sicherungskasten

Sicherungs- und Relaisplan – Volvo FH

Hauptsicherungen

Die Hauptsicherungen befinden sich im Hauptsicherungskasten im Batteriekasten am Rahmen.

Sicherung	Nennstrom [A]	Beschreibung
1	125	Heizung
2	200	Hydraulikheber / Ausstattung
3	125	Taxi
4	40	Stromversorgung Sekundärbeleuchtung

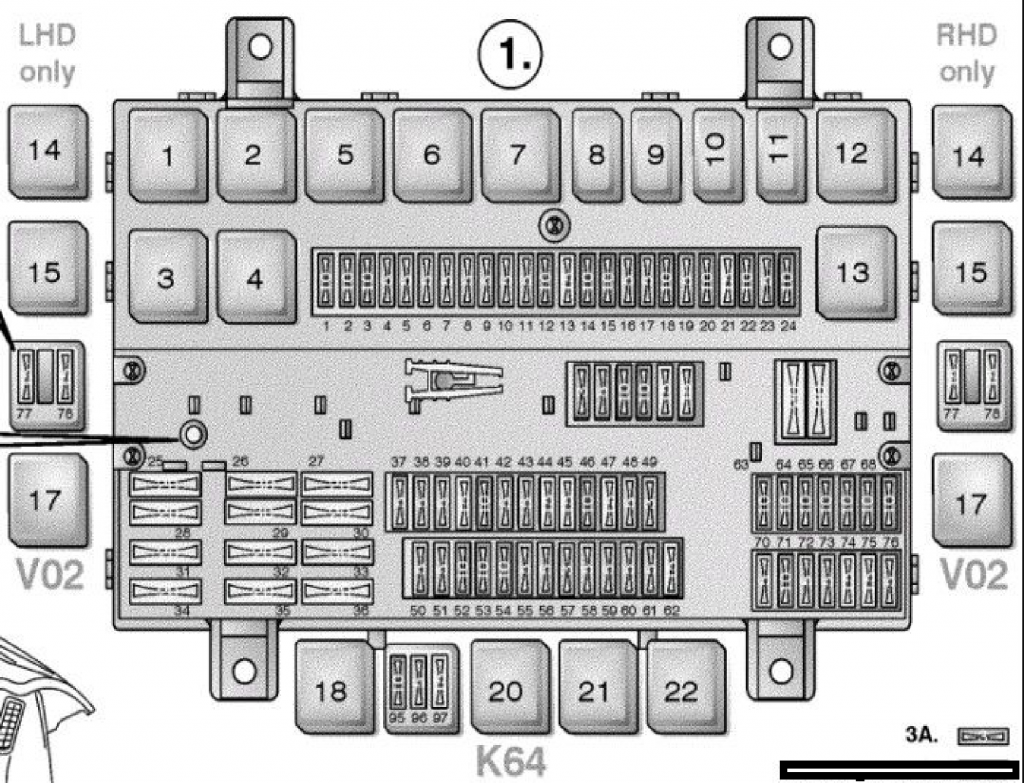

Sicherungs- und Relaisplan

Die Sicherungen in der elektrischen Verteileinheit sind Sicherungen vom Typ A-Lama, es werden zwei verschiedene Typen verwendet.

Nummer	Beschreibung	Ampere [A]
F1	TPM	10
F2	Beleuchtung, Ladebereich	10
F3	Ladelampe; Sitzbeleuchtung.	10
F4	Elektrisch verstellbarer Stuhl; Kipppumpe der Kabine; Lade- und Sitzbeleuchtung.	5
F5	Instrumententafel (Kl. 30)	5
F6	Lufttrockner	5
F7	Fahrzeugsteuereinheit; Elektronische Wegfahrsperre.	5
F8	Instrumententafel, TPM	5
F9	Balkenverriegelung, Bereichsverriegelung (im Getriebe)	5
F10	NOx-Sensor; Mautgebühr.	5
F11	Getriebegriff der Steuereinheit	5
F12	Betrieb/Retarder der Steuereinheit	10
F13	Bürsten	15
F14	Zigarettenanzünder, Lampenfach, Mittelteil	10
F15	Wasserabscheider; Kraftstofffilterheizung; Wasserablassventil.	10
F 16	Differentialsperre; Nebenantrieb.	5
F17	Externe Beleuchtung der Steuereinheit	5
F18	Hupe; Elektromagnetisches Ventil für Drucklufthupe.	10
F19	Klimaanlage; Gateway FMS.	5
F20	Zentralverriegelung; Zusatzheizung.	10
F21	Lüfter; Klimaanlage.	15
F22	Begrüßungslichter	10
F23	Luftfederung	5
F24	Lufttrockner; ADR-Zusatzheizung; Beheizte Rückspiegel.	10
F25	Stromversorgung; Anhänger ABS/EBS.	20
F26	Karosserie-Sicherungsplan	30
F27	Elektrisch betätigtes Fenster auf der linken Seite; Beheizte Rückspiegel.	20
F28	ABS/EBS	20
F29	Kaffeemaschine	30
F30	Elektrisch betätigte Fenster auf der rechten Seite	20
F31	Hauptsicherung für Sicherungen 95–97	20
F32	Klimaanlage	20
F33	Elektrisch klappbare Kabine	30
F34	Verstärker	30
F35	Elektrisch verstellbarer Sitz	20
F36	Rückfahrlichtkreis, Anhänger – Sicherung Anhängerbeleuchtung Volvo FH	15
F37	Telefon; Dynafleet.	5
F38	Einstiegsleuchten	5
F39	Elektrisch verstellbare Rückspiegel	5
F40	Motorsteuereinheit	15

F41	Elektromagnetische Ventile im Motorraum; Elektrische Kraftstoffpumpe.	10
F42	Motorheizungsrelais; Elektrisch gesteuerter Kühlerventilator.	5
F43	Steuergerät des Karosserieherstellers BBM	5
F44	Spannungswandler für Radio-/12-V-Steckdose	15
F45	Spannungswandler für 12-V-Steckdose	15
F46	Warnblinkleuchte	15
F47	ACC	5
F48	ABS/EBS, EBS-Schalter	5
F49	Luftfederung/A-Ride	3
F50	Telefon	5
F51	Hydraulisch gelenkte Achse	5
F52	Luftansaugheizung; Relaisposition für Radioüberlastung.	10
F53	Leuchtendes Zeichen auf dem Dach	10
F54	Dynafleet, FMS-Gateway	10
F55	Airbag; Gurtstraffer.	5
F56	Frei	5
F57	Getriebehebel/Retarder der Steuereinheit	3
F58	D+ Relais Kurzschluss, nur ADR	5
F59	Rückfahrkamera, Dynafleet	5
F60	Hydraulisch gelenkte Achse	5
F61	Diebstahlwarnanlage; Volvo-Anschluss (SAM); Klappspiegelarm, Japan.	5
F62	Frei	15
F63	Alkoholsystem	10
F64	Zahlungssystem	10
F65	Zentrales Schmiersystem	10
F66	Schiebedach	10
F67	Doppelstockleuchten; Leseleuchten.	10
F68	Kühlschrank	10
F69	12 V Ausgang	10
F70	ABS/EBS, Anhänger (Kl. 15)	5
F71	Zusatzausstattung	10
F72	Niveauregulierungssystem, Scheinwerfer	5
F73	Hydraulisch gelenkte Achse	5
F74	Scheinwerfer-Sprühdüse (Hochdruck)	15
F75	Elektrisch beheizte Sitze	15
F76	Relais Kurzschluss ADR D+; Lüfter-Instrumententafel.	5
F77	24 V Steckdose an der Instrumententafel	10
F78	24 V Steckdose, neben dem Sandwich	10
F79	12 V für Fernseher	10
F95	Zentralverriegelung	10
F96	Diebstahlwarnanlage	5
F97	Zusatzheizung	15

LCM-Sicherungen

Nummer	Beschreibung	Ampere [A]
1	Anhängerblinker, Bremslichter und Abblendlichter, rechte Seite, Rückfahrlichter, hintere Parklichter	25
2	Abblendlichter links, Nebelscheinwerfer, Warnlicht, Warnsignal	25
3	Anhängerbremslichter und hintere Blinker, linke Seite, Abblendlichter rechte Seite	25
4	Anhängerparklichter und hintere Blinker, rechte Seite, Bremslicht linke Seite	25
5	Anhänger-Rückfahrlichter, vordere Parklichter rechte Seite, Abblendlichter und Anhängerblinker, linke Seite	25
6	Anhängerparklichter und vordere Parklichter, linke Seite, vordere Blinker	25

Sicherungen im Batteriebehälter

Nummer	Beschreibung	Ampere [A]
1	Tachograph	5
2	Hauptsicherungen F95–F97	20
3	AdBlue-System	20

Für die Ausstattung

56 X. Sicherungen für die Ausstattung – Volvo FH Sicherungen

Nummer	Beschreibung	Ampere [A]
1	Kl.30, B+	15
2	Kl.30, B+	15
3	Kl.15, Fahrposition	15
4	Kl.15, Fahrposition	15
5	Kl.61, Generator	10
6	Frei	10

56 P. Sicherungen für die Ausstattung (Optionen)

Nummer	Beschreibung	Ampere [A]
1	Kl.30, B+	15
2	Kl.30, B+	15
3	Kl.30, B+	15
4	Kl.30, B+	15
5	Frei	10
6	Frei	10

Relais für die Ausstattung vor dem Beifahrersitz

Nummer	Beschreibung
37	Stopplicht
38	Druckauswahl, klappbarer Anhänger
39	Frei
40	Frei
41	Frei
42	Scheinwerfer
43	Externer Motorstart
44	Rückfahrlicht
45	Bremsaktivierung (Rückfahrsperre)
46	Frei
47	Frei

Über Volvo FH – Sicherungskasten

Der Volvo FH ist eines der beliebtesten Modelle von Schwerlastwagen, bekannt für seine Zuverlässigkeit und Leistung. Dieses Modell ist mit modernen Technologien ausgestattet und bietet verschiedene Motoroptionen, die einen effizienten Kraftstoffverbrauch und hohe Leistung gewährleisten. Der Volvo FH ist so konzipiert, dass er dem Fahrer maximalen Komfort bietet, mit einer ergonomisch gestalteten Kabine und fortschrittlichen Sicherheitssystemen. Dieses Modell ist ideal für lange Fahrten und schwere Lasten, wobei seine robuste Konstruktion und leistungsstarken Motoren eine zuverlässige Leistung unter verschiedenen Bedingungen garantieren.

Sicherungsplan Volvo FH – Sicherungskasten

Diese Seite zeigt den Sicherungsplan für den Volvo FH, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Bereich unter dem Armaturenbrett und im Motorraum. Die Pläne auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs und die ordnungsgemäße Funktion aller elektronischen Geräte.
