Volvo XC60 (2009-2022) – Sicherungskasten

Volvo XC60 – Sicherungsplan

Baujahr: 2009, 2010.

Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 ist Sicherung Nr. 25 (12-V-Steckdose, Vorder- und Rücksitz) im Sicherungskasten im Motorraum und Sicherung Nr. 6 (12-V-Steckdose im Laderaum) im Sicherungskasten des Kofferraums (Modul A). 2011-2012 – Sicherungen Nr. 7 (12-V-Steckdose – Laderaum) und Nr. 22 (12-V-Steckdosen) im Sicherungskasten „A“ unter der Steckdose.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Ampere [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	–	–
9	Scheibenwischer	30
10	–	–
11	Lüfter der Klimaanlage	40
12	–	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Nivellierung der Richtscheinwerfer *	10
17	Zentrales Elektromodul	20
18	Radar; ACC-Steuermodul *.	5
19	Geschwindigkeitsabhängige Lenkung *	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwischerdüsen	10

22	Vakuumpumpe I5T	20
23	Beleuchtungspanel	5
24	Scheinwerfer-Spritzdüsen	15
25	12-V-Steckdose – Vorder- und Rücksitz	15
26	Panoramadach laminiert *; Dachkonsole / ECC *.	10
27	Sicherungskasten Motorraum	5
28	Zusatzscheinwerfer *	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuermodul – Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät (ECM); Drosselklappe.	10
37	Einspritzsystem	15
38	Motorventile	10
39	EVAP / beheizter Sauerstoffsensor / Einspritzung	15
40	Fahrgestellbelüftungsheizung	20
41	Kraftstoffleckerkennung	5
42	–	–
43	–	–
44	Kühlerlüfter	80

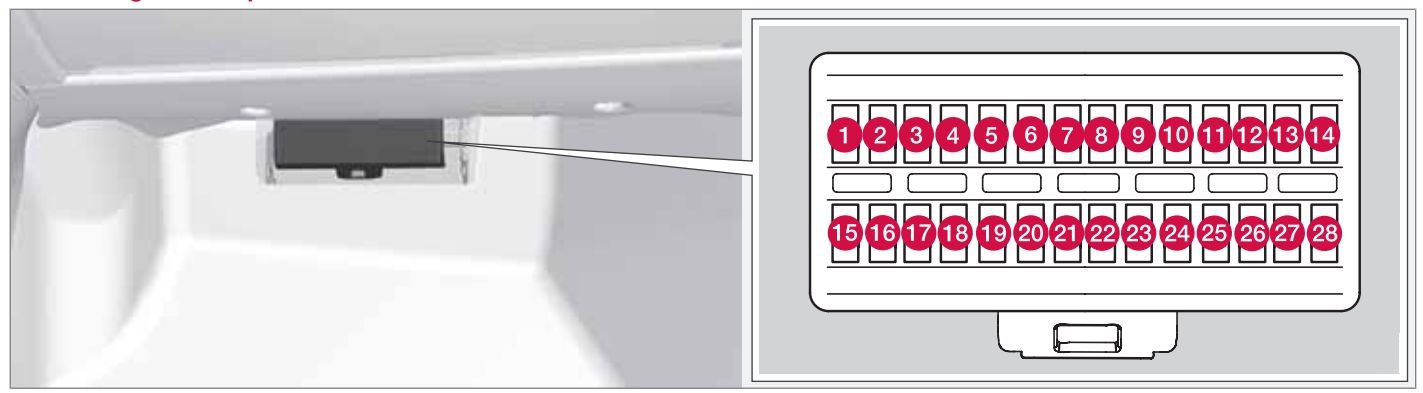

Sicherungen – Handschuhfach

Nummer	Beschreibung	Ampere [A]
1	Regensensor*	5
2	SRS-System	10
3	ABS-Bremsen; Elektrische Feststellbremse.	5
4	Gaspedal; Sitzheizung *.	7,5
5	–	–
6	ICM-Display; CD-Player und Radio.	15
7	Lenkradmodul	7,5
8	–	–
9	Fernlicht	15
10	Panoramadach laminiert *	20
11	Rückfahrlichter	7,5
12	–	–
13	Nebelscheinwerfer vorne *	15

14	Windschutzscheibenabläufe	15
15	Adaptiver Tempomat ACC *	10
16	–	–
17	Deckenbeleuchtung; Bedienfeld Fahrertür; Elektrischer Beifahrersitz *.	7,5
18	Informationsdisplay	5
19	Elektrischer Fahrersitz *	5
20	Heckscheibenwischer	15
21	Fernschlüssel-Empfänger; Alarmsensoren.	5
22	Kraftstoffpumpe	20
23	Elektrisches Lenkradschloss	20
24	–	–
25	Verriegelung – Tank, Heckklappe	10
26	Alarmsirene; usw.	5
27	START / STOP MOTOR Taste	5
28	Bremslichtschalter	5

Sicherungen – Fahrgastraum

Modul A (schwarz)

Nummer	Beschreibung	Ampere [A]
1	Schalter in der Fahrertür	25
2	Schalter in der Beifahrertür	25
3	Schalter in der hinteren Tür auf der Fahrerseite	25
4	Schalter in der hinteren Tür auf der Beifahrerseite	25
5	–	–
6	12-V-Steckdose im Kofferraum	15
7	Heckscheibenheizung	30
8	–	–
9	Anhängersteckdose 2 *	15
10	Elektrischer Fahrersitz *	25
11	Anhängersteckdose 1 *	40
12	Elektrische Heckklappe *	30

Modul B (weiß)

Nummer	Beschreibung	Ampere [A]
1	Parkassistent; Parkassistent-Kamera *.	5
2	Four C Steuermodul *	15
3	Beheizter Fahrersitz *	15
4	Beheizter Beifahrersitz *	15
5	Beheizte Rücksitze – Beifahrerseite	15
6	AWD-Steuermodul	10
7	Beheizte Rücksitze – Fahrerseite *	15
8	–	–
9	Elektrischer Beifahrersitz *	25
10	Schlüsselloser Zugang *	20
11	Elektrische Feststellbremse – Fahrerseite *	30
12	–	–

Modul C (blau)

Nummer	Beschreibung	Ampere [A]
1	Display des Navigationssystems *	10
2	–	–
3	Subwoofer*	25
4	SIRIUS Satellitenradio *	5
5	Audioverstärker*	25
6	Audiosystem	15
7	Bluetooth Freisprecheinrichtung	5
8	Reserve	–
9	Reserve	–
10	Reserve	–
11	Reserve	–
12	Reserve	–

Volvo XC60 (2011) – Sicherungskastenplan

Baujahr: 2011.

Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 (2011) ist Sicherung Nr. 25 (12-V-Steckdose, Vorder- und Rücksitz) im Sicherungskasten im Motorraum und Sicherung Nr. 6 (12-V-Steckdose im Laderaum) im Sicherungskasten des Kofferraums (Modul A). 2011-2012 – Sicherungen Nr. 7 (12-V-Steckdose – Laderaum) und Nr. 22 (12-V-Steckdosen) im Sicherungskasten „A“ unter dem Handschuhfach.

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Ampere [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	20
9	Scheinwerferwischer	30
10	–	–
11	Lüfter der Klimaanlage	40
12	–	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Nivellierung der Richtscheinwerfer*	10
17	Zentrales Elektromodul	20
18	ABS-Versorgung 15	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwischerdüsen*	10

22	Vakuumpumpe I5T	5
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Sicherungskasten Motorraum	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM)	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät (ECM); Drosselklappe.	10
37	Einspritzsystem	15
38	Motorventile	10
39	EVAP-Ventil; Beheizte Lambdasonde.	15
40	Fahrgestellbelüftungsheizung	20
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nummer	Beschreibung	Ampere [A]
1	Sicherung: Audiosystem, Subwoofer*.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12-V-Steckdose (Kofferraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür	20
11	Bedienelemente in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang*	20
13	Fahrersitz mit Antrieb*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	Heckscheibe klappbar*	15
16	–	–
17	Audiosystem; Display des Navigationssystems *	10
18	Verstärkersystem	15
19	Bluetooth Freisprecheinrichtung	5
20	–	–
21	Panoramadach laminiert* Zusatzbeleuchtung; Sensor der Klimaanlage.	5
22	12-V-Steckdose.	15
23	Beheizter Beifahrersitz vorne*	15
24	Beheizter Fahrersitz*	15
25	–	–
26	Beheizter rechter Rücksitz*	15
27	Beheizter linker Rücksitz*	15
28	Parkassistent*; Volvo Navigationssystem*; Parkkamera*.	5
29	Allradantrieb-Steuermodul*	5
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Ampere [A]
1	Heckscheibenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Elektrische Sitze*	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*	10
6	Zusätzliche Beleuchtung; Regensensor*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe, Kofferraumdeckel.	10
9	Heckscheiben-Spritzdüse	15
10	Frontscheiben-Spritzdüse	15
11	Entriegelung der Heckklappe	10

12	Zentralverriegelung Heckklappe	10
13	Kraftstoffpumpe	20
14	Fernbedienung; Alarm-Bewegungssensor*; Klimaanlage.	5
15	–	–
16	Alarm; On-Board-Diagnosesystem.	5
17	–	–
18	Airbagsystem; Beifahrer-Gewichtssensor.	10
19	Adaptiver Frontradar mit Tempomat*	5
20	Gaspedal; Elektrisch verstellbare Außenspiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Panoramadach laminiert	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum / Kofferraum

Nummer	Beschreibung	Ampere [A]
1	Elektrische Feststellbremse (linke Seite)	30
2	Elektrische Feststellbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängerkupplung 2*	15
5	Elektrisch betätigte Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängerkupplung 1*	40
12	–	–

Volvo XC60 (2012) – Sicherungskastenplan

Baujahr: 2012.

Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 (2012) ist Sicherung Nr. 25 (12-V-Steckdose, Vorder- und Rücksitz) im Sicherungskasten im Motorraum und Sicherung Nr. 6 (12-V-Steckdose im Kofferraum) im Sicherungskasten des Kofferraums (Modul A). 2011-2012 – Sicherungen Nr. 7 (12-V-Steckdose – Kofferraum) und Nr. 22 (12-V-Steckdosen) im Sicherungskasten „A“ unter dem Handschuhfach.

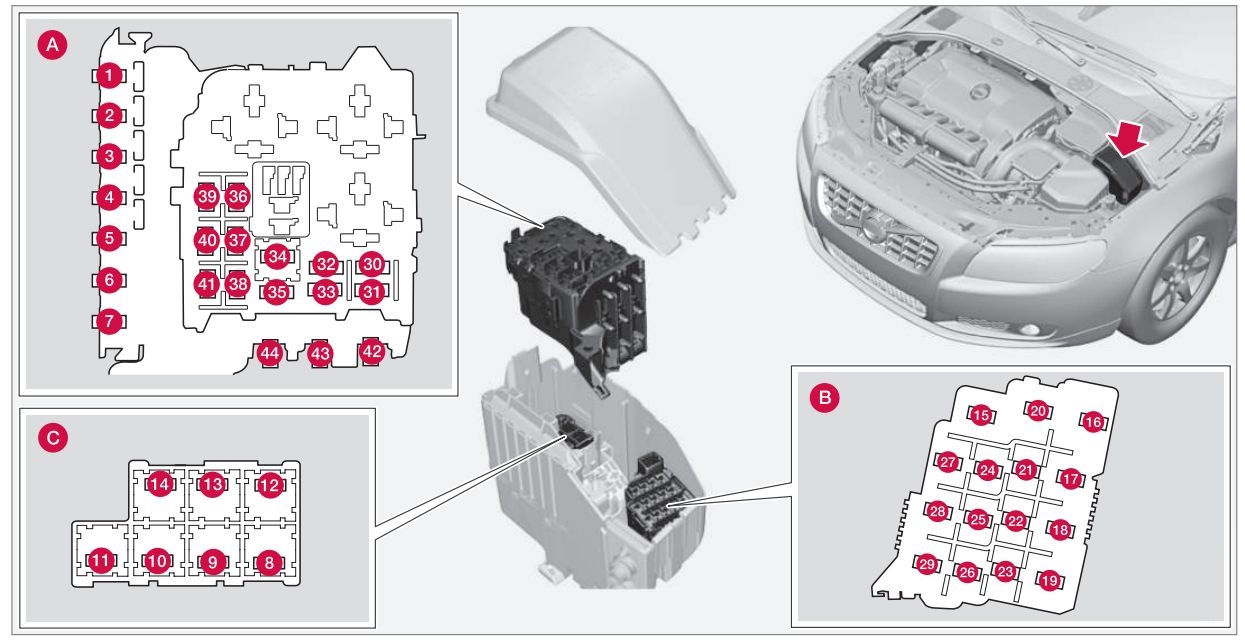

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe *	20
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung *	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkunterstützung *	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen *	10

22	–	–
23	Beleuchtungsfeld	5
24	–	–
25	–	–
26	–	–
27	Sicherungskasten Motorraum	5
28	Zusatzscheinwerfer *	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile.	10
39	EVAP-Ventil; Beheizte Lambdasonde.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür	20
11	Bedienelemente in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang *	20
13	Fahrersitz mit Antrieb *	20
14	Elektrisch verstellbarer Beifahrersitz vorne *	20

15	Klappbare Kopfstützen *	15
16	Infotainment-System-Steuergerät	5
17	Infotainment-System; SiriusXM™ Satellitenradio.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE) *	7,5
21	Laminiertes Panoramadach *; Zusatzbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdose.	15
23	Beheizter Rücksitz * (Beifahrerseite)	15
24	Beheizter Rücksitz * (Fahrerseite)	15
25	–	–
26	Beheizter Beifahrersitz vorne *	15
27	Beheizter Fahrersitz *	15
28	Parkassistent *; Anhängerkupplungs-Steuergerät *; Parkassistent-Kamera *.	5
29	Allradantrieb-Steuergerät *	5
30	Aktives Fahrwerkssystem *	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Fenstersteuerung in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e) *; HomeLink® Funkfernbedienungssystem *.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung *.	10
6	Zusätzliche Beleuchtung; Regensensor *.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Heckscheibenwaschanlage	15
10	Frontscheibenwaschanlage	15
11	Heckklappenentriegelung	10

12	–	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage; Bewegungssensor der Alarmanlage *.	5
15	–	–
16	Alarm; On-Board-Diagnosesystem.	5
17	–	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem *	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze *.	7,5
21	–	–
22	Bremslichter	5
23	Laminiertes Panoramadach	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum / Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängeranschluss 2 *	15
5	Elektrische Heckklappe *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängeranschluss 1 *	40
12	–	–

Volvo XC60 (2013) – Sicherungskastenbelegung

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 (2013) ist die Sicherung Nr. 7 (12 V Steckdose – Kofferraum) und Nr. 22 (12 V Steckdosen in der Tunnelkonsole) im Sicherungskasten „A“ unter der Steckdose.

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	20
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkunterstützung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen*	10

22	–	–
23	Beleuchtungsplatine	5
24	–	–
25	–	–
26	–	–
27	Instrumententafel Motorraum	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile.	10
39	EVAP-Ventil; Beheizte Lambdasonde.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Handschuhfach

Sicherungsschema A: Allgemeine Sicherungen

Sicherungsschema B: Sicherungen des Steuergeräts

Position: Sicherungsschema A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Fahrgastraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür	20
11	Bedienelemente in der hinteren linken Beifahrertür	20
12	Schlüsselloser Zugang*	20
13	Fahrersitz mit Antrieb*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*	20

15	Kopfstützen hinten klappbar*	15
16	Infotainment-System-Steuergerät	5
17	Infotainment-System; SiriusXM™ Satellitenradio.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE) *	7,5
21	Laminiertes Panoramadach*; Zusatzbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdose.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuergerät*; Parkassistent-Kamera*.	5
29	Allradantrieb-Steuergerät*	5
30	Aktives Fahrwerkssystem*	10

Position: Sicherungsschema B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Fenstersteuerung in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*; HomeLink® Funkfernbedienungssystem.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*	10
6	Zusätzliche Beleuchtung; Regensensor*.	7,5
7	Lenkmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Heckscheibenwaschdüse	15
10	Frontscheibenwaschdüse	15
11	Heckklappenverriegelung	10

12	Elektrisch klappbare Kopfstützen	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage; Bewegungssensor der Alarmanlage*.	5
15	–	–
16	Alarm; On-Board-Diagnosesystem.	5
17	–	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem *	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Laminiertes Panoramadach	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum/Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrisch betätigte Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

Volvo XC60 (2014) – Sicherungskastenbelegung

Baujahr: 2014.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 (2014) sind die Sicherungen Nr. 7 (12 V Steckdose – Kofferraum) und Nr. 22 (12 V Steckdosen in der Tunnelkonsole) im Sicherungskasten „A“ unter dem Fahrgastraum.

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe *	20
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung *	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Servolenkung *	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen *	10

22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Sicherungskasten Motorraum	5
28	Zusatzleuchten *	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor	15
33	Relaisspulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Magnetventile (nur 6 Zylinder ohne Turbo).	10
39	EVAP-Ventil; Beheizter Sauerstoffsensor.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Handschuhfach

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergerätemoduls

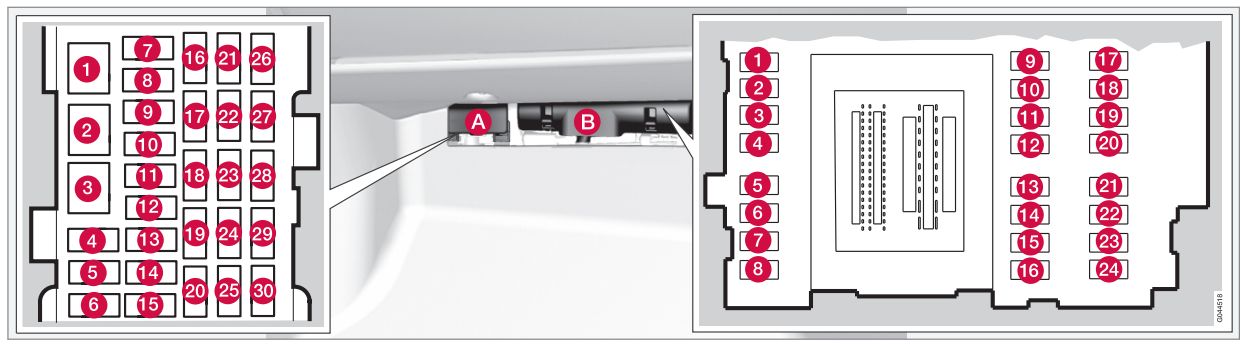

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter Infotainmentsystem und Sicherungen 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Fahrgastraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienung in der Beifahrertür	20
10	Bedienung in der hinteren rechten Beifahrertür	20
11	Bedienung in der hinteren linken Beifahrertür	20
12	Schlüsselloser Zugang *	20
13	Fahrersitz mit Antrieb *	20
14	Beifahrersitz elektrisch verstellbar *	20

15	Scheibenwischer vorne; Scheibenwischer hinten.	25
16	Infotainment-Steuermodul	5
17	Infotainmentsystem; SiriusXM ™ Satellitenradio.	10
18	Infotainmentsystem	15
19	Bluetooth Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE) *	7,5
21	Panoramadach laminiert *; Zusatzbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdosen.	15
23	Beheizter Rücksitz * (Beifahrerseite)	15
24	Beheizter Rücksitz * (Fahrerseite)	15
25	–	–
26	Beheizter Beifahrersitz vorne *	15
27	Beheizter Fahrersitz *	15
28	Parkassistent *; Anhängerkupplungs-Steuermodul *; Parkassistent-Kamera *.	5
29	Allradantrieb-Steuermodul *	15
30	Aktives Fahrwerkssystem *	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckscheibenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Fenstersteuerung in der Fahrertür; Elektrisch verstellbare(r) Sitz(e) *; HomeLink® Funksystem *.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat; Kollisionswarnung *.	10
6	Zusatzbeleuchtung; Regensensor *.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Beheiztes Lenkrad *	15
10	Beheizte Windschutzscheibe *	15
11	Heckklappenverriegelung	10

12	Elektrisch klappbare Kopfstützen *	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, On-Board-Diagnosesystem	5
17	–	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem *	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze *.	7,5
21	–	–
22	Bremslichter	5
23	Panoramadach aus Laminat	20
24	Wegfahrsperre	5

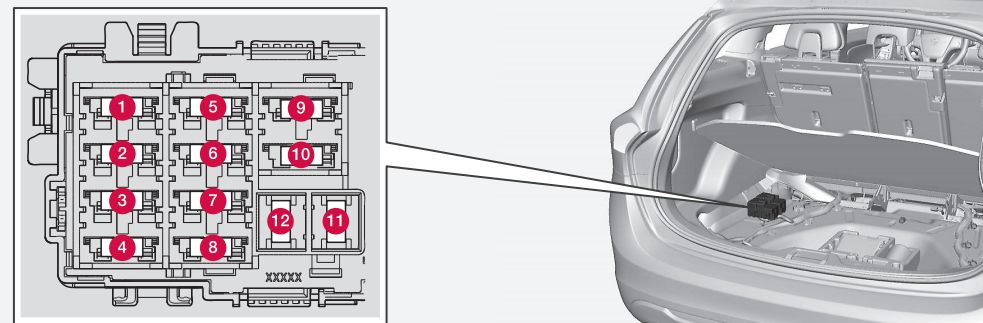

Sicherungen – Fahrgastraum / Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Feststellbremse (linke Seite)	30
2	Elektrische Feststellbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2 *	15
5	Elektrische Heckklappe *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1 *	40
12	–	–

Volvo XC60 (2015) – Sicherungskastenbelegung

Baujahr: 2015.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 ist die Sicherung Nr. 7 (12 V Steckdose – Kofferraum) und Nr. 22 (12 V Steckdosen in der Mittelkonsole) im Sicherungskasten „A“ unter der Steckdose.

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

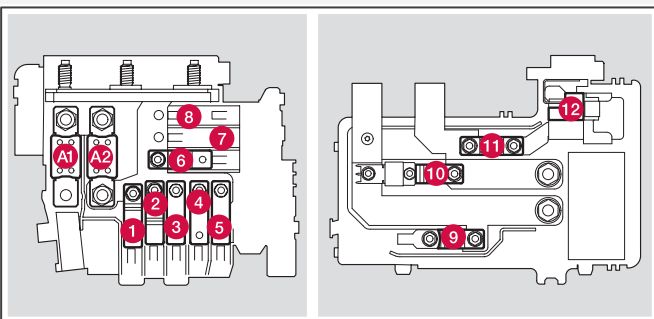

Sicherungsbelegung im Motorraum (2015)

Nr	Beschreibung	Ampere [A]
Nr	Beschreibung	Ampere [A]
1	Elektrisches Zentralsteuergerät unter dem Handschuhfach (nicht bei Fahrzeugen mit optionaler Start/Stop-Funktion)	50
2	Elektrisches Zentralsteuergerät unter dem Handschuhfach	50
3	Elektrisches Zentralsteuergerät im Fahrgastraum (nicht bei Fahrzeugen mit optionaler Start/Stop-Funktion)	60
4	Elektrisches Zentralsteuergerät unter dem Handschuhfach (nicht bei Fahrzeugen mit optionaler Start/Stop-Funktion)	60
5	Elektrisches Zentralsteuergerät unter dem Handschuhfach (nicht bei Fahrzeugen mit optionaler Start/Stop-Funktion)	60
6	–
7	–
8	Windschutzscheibe auf der Fahrerseite (Option)	40
9	Scheibenwischer	30
10	–
11	Klimaanlagenlüfter (nicht bei Fahrzeugen mit optionaler Start/Stop-Funktion)	40
12	Windschutzscheibe, auf der Beifahrerseite (Option)	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Scheinwerferausrichtung	10
17	Elektrisches Zentralsteuergerät (unter dem Handschuhfach)	20
18	ABS	5
19	Regulierbare Lenkkraft (Option)	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwischerdüsen (Option)	10
22
23	Beleuchtungspanel	5
24

Nr	Beschreibung	Ampere [A]
25
26
27	Relaiswicklungen	5
28	Zusatzscheinwerfer (Option)	20
29	Hupe	15
30	Relaiswicklungen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht 4-Zylinder-Motoren)	15
33	Klimaanlagenrelaiswicklungen; Relaiswicklungen im kalten Bereich des Motorraums für Start/Stop.	5
34	Anlasserrelais (nicht bei Fahrzeugen mit Start/Stop-Funktion als Option)	30
35	Motorsteuergerät (4-Zylinder-Motoren); Zündwicklungen (5-/6-Zylinder-Motoren); Kondensator (6-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
36	Motorsteuergerät (5-Zylinder- und 6-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser, Thermostat, EVAP-Ventil.	10
37	5-/6-Zylinder-Motoren: Einspritzsystem, Luftmassenmesser (nur 6-Zylinder-Motoren), Motorsteuergerät.	15
38	Klimakompressor (5/6-Zylinder-Motoren); Motorventile, Motorsteuergerät (6-Zylinder-Motoren); Elektromagnete (nur 6-Zylinder ohne Turbolader); Luftmassenmesser (nur 6-Zylinder).	10
38	Motorventile; Ölpumpe; Beheizte Lambdasonde (4-Zylinder-Motoren).	15
39	Beheizte Lambdasonden vorne/hinten (4-Zylinder-Motoren); EVAP-Ventil (5-/6-Zylinder-Motoren); Beheizte Lambdasonden (5-/6-Zylinder-Motoren).	15
40	Zündwicklungen	15
41	Kraftstoffleckerkennung (5-/6-Zylinder-Motoren); Kühlergrill-Steuergerät (5-Zylinder-Motoren).	5
41	Kraftstoffleckerkennung; Klimaanlagenrelais (4-Zylinder-Motoren).	15
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerlüfter	60 (4/5-Zylinder-Motoren)
43	Kühlerlüfter	80 (6-Zylinder-Motoren)
44	Servolenkung	100

Die Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit ausgetauscht werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/automatische Schalter und dürfen nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ausgetauscht werden.

Unter dem Handschuhfach (Sicherungskasten A)

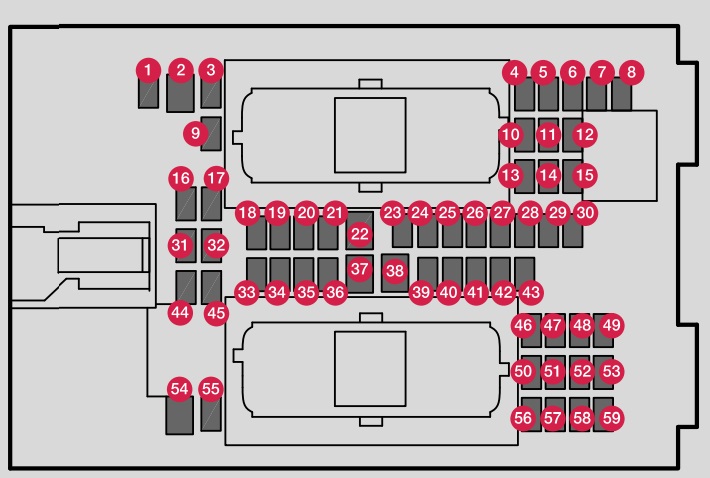

Sicherungsbelegung unter dem Handschuhfach (Sicherungskasten A – 2015)

Nr	Beschreibung	Ampere [A]
Nr	Beschreibung	Ampere [A]
1	Schalter für Infotainment-System und Sicherungen 16-20	40
2	Scheibenwischer vorne und hinten	25
3
4
5
6
7	12 V Steckdose (Motorraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienung in der Beifahrertür vorne	20
10	Bedienung in der hinteren rechten Beifahrertür	20
11	Bedienung in der hinteren linken Beifahrertür	20
12	Schlüsselloser Zugang (Option)	20
13	Fahrersitz mit elektrischer Betätigung (Option); Elektrisch verstellbare Lordosenstütze (Option).	20
14	Beifahrersitz vorne elektrisch verstellbar (Option); Elektrisch verstellbare Lordosenstütze (Option).	20

Nr	Beschreibung	Ampere [A]
15
16	Infotainment-System; Sirius Satellitenradio (Option).	5
17	Audiosystem; Navigationssystem-Display (Option).	10
18	Infotainment-System	15
19	Bluetooth Freisprecheinrichtung	5
20
21	Panoramadach laminiert (Option); Begrüßungsbeleuchtung; Klimaanlagen-Sensor	5
22	12 V Steckdosen in der Mittelkonsole	15
23	Beheizter Rücksitz (Beifahrerseite) (Option)	15
24	Beheizter Rücksitz (Fahrerseite) (Option)	15
25	–
26	Beheizter Beifahrersitz vorne (Option)	15
27	Beheizter Fahrersitz (Option)	15
28	Parkassistenz (Option); Anhängerkupplungs-Steuermodul (Option); Parkassistenzkamera (Option); Toter-Winkel-Informationssystem (BLIS) (Option).	5
29	Allradantrieb-Steuermodul (Option)	15
30	Aktives Fahrwerkssystem (Option)	10

Unter dem Handschuhfach (Sicherungskasten B)

Sicherungsbelegung unter dem Handschuhfach (Sicherungskasten B – 2015)

Nummer	Beschreibung	Ampere [A]
Nummer	Beschreibung	Ampere [A]
1	Heckscheibenwischer	15
2	–
3	Vordere Deckenbeleuchtung; Elektrische Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze (Option); HomeLINK® Funksystem (Option); Elektrisch verstellbare Lordosenstütze (Option)	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat; Kollisionswarnung (Option).	10
6	Außenbeleuchtung; Regensensor (Option).	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe, Kofferraumdeckel	10
9	Beheiztes Lenkrad (Option)	15
10	Beheizte Frontscheibe (Option)	15
11	Heckklappenentriegelung	10

Nummer	Beschreibung	Ampere [A]
12	Elektrisch klappbare Kopfstützen hinten (Option)	10
13	Kraftstoffpumpe	20
14	Fenstersteuerung der Klimaanlage	5
15	–
16	Alarm; On-Board-Diagnosesystem.	5
17	–
18	Airbagsystem; Beifahrergewichtssystem.	10
19	Kollisionswarnsystem (Option)	5
20	Gaspedal; Elektrische Rückspiegel; Beheizte Rücksitze (Option).	7,5
21	–
22	Bremslichter	5
23	Panoramadach laminiert (Option)	20
24	Wegfahrsperre	5

Ladebereich/Kofferraum

Sicherungsbelegung im Fahrgastraum (2015-2017)

Nummer	Beschreibung	Ampere [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängeranschluss 2 (Option)	15
5	Elektrische Heckklappe (Option)	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängeranschluss 1 (Option)	40
12	–	–

Kalter Bereich im Motorraum

Sicherungsbelegung im kalten Bereich des Motorraums (2015)

Nummer	Beschreibung	Ampere [A]
A1	Schalter: elektrisches Steuergerät im Motorraum	175
A2	Schalter: Sicherungskasten unter der Steckdose, elektrisches Steuergerät im Kofferraum	175
1
2	Schalter: Sicherungskasten B unter der Steckdose	50
3	Schalter: Sicherungskasten A unter der Steckdose	60
4	Schalter: Sicherungskasten A unter der Steckdose	60
5	Schalter: elektrisches Steuergerät im Kofferraum	60
6	Klimaanlagenlüfter	40
7
8
9	Anlasserrelais	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Elektrisches Steuergerät: Referenzspannung der Zusatzbatterie, Ladepunkt der Zusatzbatterie	15

Die Sicherungen A1, A2 und 1–11 sind Relais/automatische Schalter und dürfen nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Sicherung 12 kann bei Bedarf jederzeit ersetzt werden.

Volvo XC60 (2016) – Sicherungsbelegung

Baujahr: 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 (2016) sind die Sicherungen Nr. 7 (12 V Steckdose – Kofferraum) und Nr. 22 (12 V Steckdosen in der Mittelkonsole) im Sicherungskasten „A“ unter dem Fahrgastraum.

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Ampere [A]
1	Schalter: elektrisches Modul zentral unter dem Handschuhfach A	50
2	Schalter: elektrisches Modul zentral unter dem Handschuhfach	50
3	Schalter: elektrisches Modul zentral im Kofferraum A	60
4	Schalter: elektrisches Modul zentral unter dem Handschuhfach A	60
5	Schalter: elektrisches Modul zentral unter dem Handschuhfach A	60
6	–	–
7	–	–
8	Frontscheibe * – Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter A	40
12	Frontscheibe * – Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Scheinwerferregulierung *	10
17	Elektrisches Modul zentral (unter dem Handschuhfach)	20
18	ABS	5
19	Regulierbare Lenkkraft *	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Waschanlagen *	10
22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–

26	–	–
27	Relaisspulen	5
28	Zusatzleuchten *	20
29	Hupe	15
30	Relaisspulen, Motorsteuergerät (ECM)	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren)	15
33	Klimaanlagen-Relaisspulen; Relaisspulen im kalten Motorraum für Start / Stop.	5
34	Anlasserrelais A	30
35	Motorsteuergerät (4-Zylinder-Motoren); Zündspulen (5-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
	Motorsteuergerät (5-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser, Thermostat, EVAP-Ventil.	10
	5-Zylinder-Motoren: Einspritzsystem, Motorsteuergerät.	15
38	Klimakompressor (5-Zylinder-Motoren); Motorventile; Ölstandsensor (nur 5 Zylinder).	10
	Motorventile; Ölpumpe; Lambdasonde mit Zentralheizung (4-Zylinder-Motoren).	15
39	Sauerstoffsensoren mit vorderer und hinterer Heizung (4-Zylinder-Motoren); EVAP-Ventil (5-Zylinder-Motoren); Sauerstoffsensoren mit Heizung (5-Zylinder-Motoren).	15
40	Ölpumpe; Blockheizung; Kühlmittelpumpe (5-Zylinder-Motoren)	10
	Zündspulen (4-Zylinder-Motoren)	15
41	Kraftstoffleckerkennung (5-Zylinder-Motoren); Steuergerät Kühlergrill (5-Zylinder-Motoren).	5
	Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerventilator	60 oder 80 (4-Zylinder-Motoren)
		60 (5-Zylinder-Motoren)
44	Servolenkung	100
* – Option / Zusatzausstattung, weitere Informationen siehe Einleitung
A – Diese Position wird in Fahrzeugen mit optionaler Start / Stop-Funktion nicht verwendet

Sicherungen – Fahrgastraum

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nummer	Beschreibung	Ampere [A]
1	Automatischer Schalter des Infotainmentsystems und Sicherungen 16-20	40
2	Scheibenwaschanlage vorne	25
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür	20
11	Bedienelemente in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang *	20
13	Motorisierter Fahrersitz *	20
14	Elektrischer Beifahrersitz vorne *	20

15	–	–
16	Infotainment-System-Display	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio *.	10
18	Sensus Steuergerät	15
19	Bluetooth Freisprecheinrichtung	5
20	–	–
21	Panoramadach laminiert *; Zusatzbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdose in der Mittelkonsole	15
23	Beheizter Rücksitz * (Beifahrerseite)	15
24	Beheizter Rücksitz * (Fahrerseite)	15
25	–	–
26	Beheizter Vordersitz Beifahrer *	15
27	Beheizter Fahrersitz *	15
28	Parkassistent *; Toter-Winkel-Informationssystem (BLIS) *; Rückfahrkamera *.	5
29	Allradantrieb-Steuergerät *	15
30	Aktives Federungssystem *	10

Position: Sicherungskasten B

Nummer	Beschreibung	Ampere [A]
1	Heckscheibenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze *.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat; Kollisionswarnung *.	10
6	Zusätzliche Beleuchtung; Regensensor *; HomeLink® Funksystem *.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Elektrisch beheiztes Lenkrad *	15
10	Elektrisch beheizte Frontscheibe *	15
11	Heckklappenschloss	10

12	Elektrisch klappbare Kopfstützen *	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm; Bordcomputer-Diagnosesystem.	5
17	Satellitenradio *; Audiosystem-Verstärker.	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem *	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze *.	7,5
21	–	–
22	Bremslichter	5
23	Aktuator des Schiebedachs *	20
24	Wegfahrsperre	5

Sicherungen – Fahrgastraum / Kofferraum

Nummer	Beschreibung	Ampere [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2 *	15
5	Elektrisch betätigte Heckklappe *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1 *	40
12	–	–

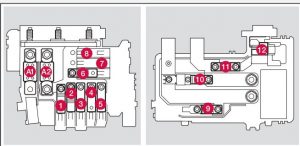

Sicherungen – kalter Motorraum (nur Start / Stop) – Option für 4-Zylinder-Motoren

Nummer	Beschreibung	Ampere [A]
A1	Automatischer Schalter: elektrisches Modul zentral im Motorraum	175
A2	Automatischer Schalter: Sicherungskasten unter dem Fahrgastraum, elektrisches Modul zentral im Kofferraum	175
1	–	–
2	Automatischer Schalter: Sicherungskasten B unter dem Fahrgastraum	50
3	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
4	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
5	Automatischer Schalter: elektrisches Modul zentral im Kofferraum	60
6	Klimaanlagenlüfter	40
7	–	–
8	–	–
9	Anlasserrelais	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Elektrisches Modul zentral: Referenzspannung der Zusatzbatterie, Ladepunkt der Zusatzbatterie	15

Volvo XC60 (2017-2018) – Sicherungskastenbelegung

Baujahr: 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC60 (2017-2018) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Position	Beschreibung	Ampere [A]
1	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach A	50
2	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach	50
3	Automatischer Schalter: elektrisches Modul zentral im Kofferraum A	60
4	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach A	60
5	Automatischer Schalter: elektrisches Modul zentral unter dem Handschuhfach A	60
6	–	–
7	–	–
8	Frontscheibe *, Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter A	40
12	Frontscheibe *, Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschdüsen	20
16	Aktive Scheinwerferregulierung *	10
17	Elektrisches Modul zentral (unter dem Handschuhfach)	20
18	ABS	5
19	Regulierbare Lenkkraft *	5
20	Motorsteuergerät (ECM), Getriebe, SRS	10
21	Beheizte Waschdüsen *	10
22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–

26	–	–
27	Relaisspulen	5
28	Zusatzleuchten *	20
29	Hupe	15
30	Relaisspulen, Motorsteuergerät (ECM)	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren)	15
33	Klimaanlagenrelais, Relaisspulen im kalten Motorraum für Start / Stop	5
34	Anlasserrelais A	30
35	Motorsteuergerät (4-Zylinder-Motoren), Zündspulen (5-Zylinder-Motoren)	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
	Motorsteuergerät (5-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser, Thermostat, EVAP-Ventil	10
	5-Zylinder-Motoren: Einspritzsystem, Motorsteuergerät	15
38	Klimakompressor (5-Zylinder-Motoren), Motorventile, Ölstandsensor (nur 5 Zylinder)	10
	Motorventile / Ölpumpe / Lambdasonde mit Zentralheizung (4-Zylinder-Motoren)	15
39	Sauerstoffsensoren vorne / hinten beheizt (4-Zylinder-Motoren), EVAP-Ventil (5-Zylinder-Motoren), Sauerstoffsensoren beheizt (5-Zylinder-Motoren)	15
40	Ölpumpe / Ölsumpfheizung / Kühlmittelpumpe (5-Zylinder-Motoren)	10
	Zündspulen (4-Zylinder-Motoren)	15
41	Kraftstoffleckerkennung (5-Zylinder-Motoren), Steuergerät Kühlerjalousie (5-Zylinder-Motoren)	5
	Kraftstoffleckerkennung, Klimaanlagen-Elektromagnet (4-Zylinder-Motoren)	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerventilator	60 oder 80 (4-Zylinder-Motoren)
		60 (5-Zylinder-Motoren)
44	Servolenkung	100
* – Option / Zusatzausstattung, weitere Informationen siehe Einleitung
A – Diese Position wird in Fahrzeugen mit optionaler Start / Stop-Funktion nicht verwendet

Sicherungen – Fahrgastraum

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergeräts

Position: Sicherungskasten A

Position	Beschreibung	Ampere [A]
1	Automatischer Schalter des Infotainmentsystems und Sicherungen 16-20	40
2	Scheibenwaschdüsen der Frontscheibe	25
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür	20
11	Bedienelemente in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang *	20
13	Motorisierter Fahrersitz *	20
14	Elektrisch betätigter Beifahrersitz vorne *	20

15	–	–
16	Infotainment-System-Display	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio *	10
18	Sensus Steuergerät	15
19	Bluetooth Freisprecheinrichtung	5
20	–	–
21	Panoramadach laminiert * Zusatzbeleuchtung, Klimaanlagen-Sensor	5
22	12 V Steckdose in der Mittelkonsole	15
23	Beheizter Rücksitz * (Beifahrerseite)	15
24	Beheizter Rücksitz * (Fahrerseite)	15
25	–	–
26	Beheizter Vordersitz Beifahrer *	15
27	Beheizter Fahrersitz *	15
28	Parkassistent * Toter-Winkel-Informationssystem (BLIS) *, Rückfahrkamera *	5
29	Allradantrieb-Steuergerät *	15
30	Aktives Federungssystem *	10

Position: Sicherungskasten B

Position	Beschreibung	Ampere [A]
1	Heckscheibenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung, Fensterheber in der Fahrertür, elektrisch verstellbare Sitze *	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat / Kollisionswarnung *	10
6	Zusätzliche Beleuchtung, Regensensor *, HomeLink® Funksystem *	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Beheiztes Lenkrad *	15
10	Beheizte Frontscheibe *	15
11	Heckklappenschloss	10

12	Elektrisch klappbare Kopfstützen *	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, Diagnosesystem des Bordcomputers	5
17	Satellitenradio *, Audiosystem-Verstärker	10
18	Airbagsystem, Beifahrergewichtssensor	10
19	Kollisionswarnsystem *	5
20	Gaspedalsensor, automatische Abblendfunktion der Spiegel, beheizte Rücksitze *	7,5
21	–	–
22	Bremslichter	5
23	Aktuator des Schiebedachs *	20
24	Wegfahrsperre	5

Sicherungen – Motorraum / Kofferraum

Position	Beschreibung	Ampere [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizbare Heckscheibe	30
4	Anhängersteckdose 2 *	15
5	Elektrisch betätigte Heckklappe *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1 *	40
12	–	–

Sicherungen – kalte Zone Motorraum (nur Start / Stopp) – Option für 4-Zylinder-Motoren

Position	Beschreibung	Ampere [A]
A1	Automatischer Schalter: elektrisches Zentralmodul im Motorraum	175
A2	Automatischer Schalter: Sicherungskasten unter dem Fahrgastraum, elektrisches Zentralmodul im Kofferraum	175
1	–	–
2	Automatischer Schalter: Sicherungskasten B unter dem Fahrgastraum	50
3	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
4	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
5	Automatischer Schalter: elektrisches Zentralmodul im Kofferraum	60
6	Lüfter der Klimaanlage	40
7	–	–
8	–	–
9	Startrelais	30
10	Interne Diode	50
11	Hilfsbatterie	70
12	Elektrisches Zentralmodul: Referenzspannung der Hilfsbatterie, Ladepunkt der Hilfsbatterie	15

Volvo XC60 – Sicherungsschema

Baujahr: 2019.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo XC60 sind die Sicherungen Nr. 24 (12-V-Steckdose in der vorderen Tunnelkonsole), Nr. 25 (12-V-Steckdose in der Tunnelkonsole zwischen den Rücksitzen), Nr. 26 (12-V-Steckdose im Kofferraum) im Sicherungskasten im Motorraum und die Sicherung Nr. 2 (230-V-Steckdose in der Tunnelkonsole) im Sicherungskasten unter dem Handschuhfach.

2019

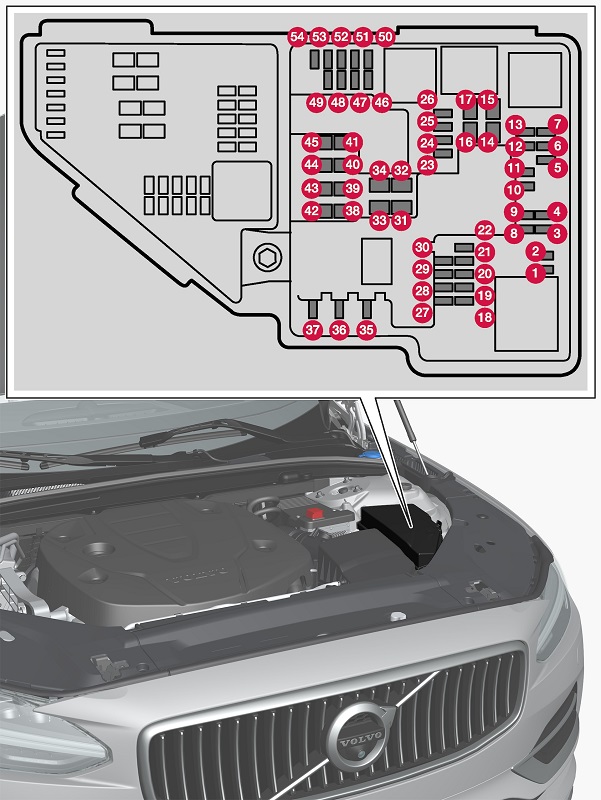

Motorraum

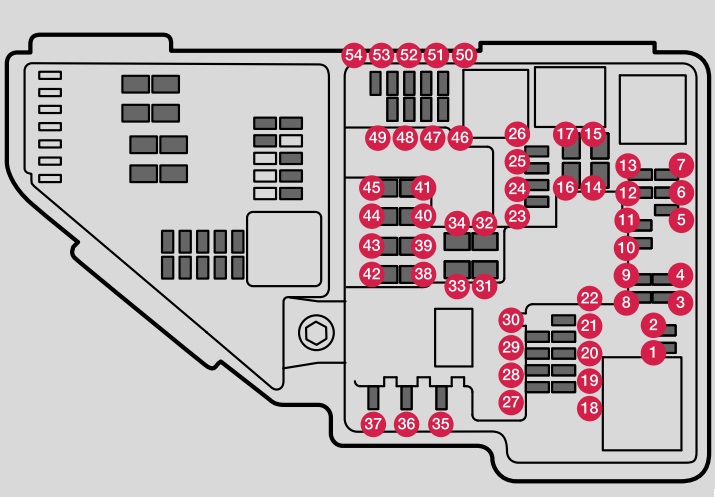

Sicherungsbelegung im Motorraum (2019)

Nr	Ampere [A]	Funktion
Nr	Ampere [A]	Funktion
1	–	Nicht verwendet
2	–	Nicht verwendet
3	–	Nicht verwendet
4	15	Zündspulen (Benzin); Zündkerzen (Benzin).
5	15	Ölpumpenmagnet; Magnetkupplung Klimaanlage; Beheizter Sauerstoffsensor, zentral (Benzin); Beheizte Lambdasonde hinten (Diesel).
6	7,5	Unterdruckregler; Impulsleistungsventil (Diesel).
7	20	Motorsteuergerät; Motorstart; Drosselklappengehäuse; AGR-Ventil (Diesel); Turbolader-Positionssensor (Diesel); Turbolader-Ventil (Benzin).
8	5	Motorsteuergerät
9	–	Nicht verwendet
10	10	Solenoidventile (Benzin); Thermostat des Motorkühlsystems (Benzin); AGR-Kühlmittelpumpe (Diesel); Vorglühsteuergerät (Diesel).
11	5	Spoilerklappen-Steuergerät; Kühlerlamellen-Steuergerät; Relaisspulen für Impulsleistung (Diesel).
12	–	Nicht verwendet
13	20	Motorsteuergerät
14	40	Anlassermotor
15	Boccia	Anlassermotor
16	30	Kraftstofffilterheizung (Diesel)
17	–	Nicht verwendet
18	–	Nicht verwendet
19	–	Nicht verwendet
20	–	Nicht verwendet
21	–	Nicht verwendet
22	–	Nicht verwendet
23	–	Nicht verwendet
24	15	12-V-Steckdose in der vorderen Tunnelkonsole
25	15	12-V-Steckdose in der Tunnelkonsole zwischen den Rücksitzen
26	15	12-V-Steckdose im Kofferraum/Ablagebereich
27	–	Nicht verwendet

Nr	Ampere [A]	Funktion
28	15	Scheinwerfer links, einige Modelle mit LED
29	15	Scheinwerfer rechts, einige Modelle mit LED
30	–	Nicht verwendet
31	Boccia	Beheizte Windschutzscheibe, linke Seite
32	40	Beheizte Windschutzscheibe, linke Seite
33	25	Scheinwerferwaschanlage
34	25	Windschutzscheibenwaschanlage
35	15	Getriebesteuergerät
36	20	Hupe
37	5	Warnsirene
38	40	Bremssteuergerät (Ventile, Feststellbremse)
39	30	Wischer
40	25	Heckscheibenwaschanlage
41	40	Beheizte Windschutzscheibe, rechte Seite
42	20	Standheizung
43	–	Nicht verwendet
44	–	Nicht verwendet
45	Boccia	Beheizte Windschutzscheibe, rechte Seite
46	5	Stromversorgung bei eingeschalteter Zündung: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, zentrales Elektromodul, Bremssteuergerät
47	–	Nicht verwendet
48	7,5	Rechter Scheinwerfer
48	15	Rechter Scheinwerfer, einige Modelle mit LED
49	–	Nicht verwendet
50	–	Nicht verwendet
51	5	Batterieanschluss-Steuergerät
52	5	Airbag
53	7,5	Linker Scheinwerfer
53	15	Linker Scheinwerfer, einige Modelle mit LED
54	5	Gaspedalsensor

Motorraum (Twin-Engine)

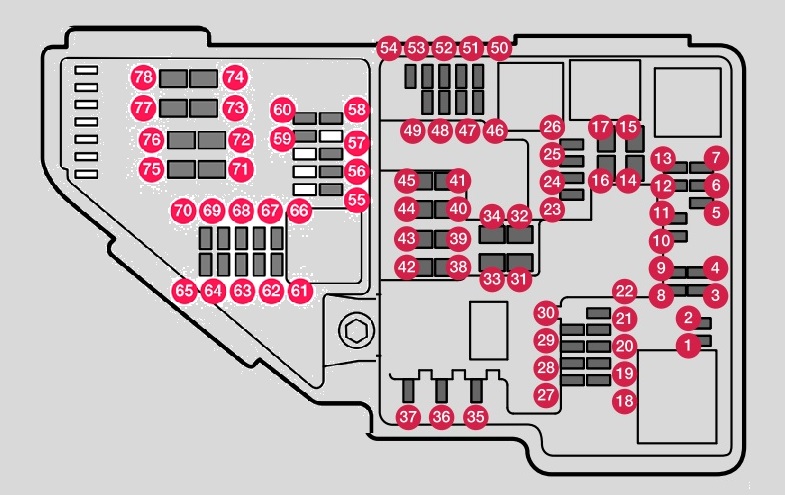

Sicherungsbelegung im Motorraum, Doppelmotor (2019)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	–	Nicht verwendet
2	–	Nicht verwendet
3	–	Nicht verwendet
4	5	Steuergerät für Aktuator Ein-/Gangwechsel; Automatikgetriebe.
5	5	Steuergerät für Hochspannungs-Kühlmittelheizung
6	5	Steuergerät für Klimaanlage; Absperrventil Wärmetauscher; Absperrventil Kühlmittel über Heizsystem.
7	5	Hybridbatterie-Steuergerät; Hochspannungswandler für Hochspannungsstarter/Spannungswandler 500V-12V.
8	–	Nicht verwendet
9	10	Wandler zur Steuerung der Stromversorgung des Elektromotors der Hinterachse
10	10	Hybridbatterie-Steuergerät; Hochspannungswandler für Hochspannungsstarter/Spannungswandler 500 V-12 V
11	5	Ladesteuergerät
12	10	Absperrventil für Hybridbatterie-Kühlmittel; Kühlmittelpumpe 1 für Hybridbatterie.
13	10	Kühlmittelpumpe für elektrisches Antriebssystem
14	25	Hybrid-Kühlgebläse
15	–	Nicht verwendet
16	–	Nicht verwendet
17	–	Nicht verwendet
18	–	Nicht verwendet
19	–	Nicht verwendet
20	–	Nicht verwendet
21	–	Nicht verwendet
22	–	Nicht verwendet
23	–	Nicht verwendet
24	15	12-V-Steckdose in der vorderen Tunnelkonsole
25	15	12-V-Steckdose in der Tunnelkonsole zwischen den Sitzen in der zweiten Reihe
26	15	12-V-Steckdose im Kofferraum/Ablagebereich; USB-Anschlüsse für iPad.
27	–	Nicht verwendet
28	15	Linker Scheinwerfer, einige Modelle mit LED
29	15	Rechter Scheinwerfer in einigen Modellen mit LED
30	–	Nicht verwendet
31	Boccia	Beheizte Windschutzscheibe, linke Seite
32	40	Beheizte Windschutzscheibe, linke Seite
33	25	Scheinwerferwaschanlage
34	25	Windschutzscheibenwaschanlage
35	–	Nicht verwendet
36	20	Hupe
37	5	Warnsirene
38	40	Bremssteuergerät (Ventile, Feststellbremse)
39	30	Wischer

Nr	Ampere [A]	Beschreibung
40	25	Heckscheibenwaschanlage
41	40	Beheizte Windschutzscheibe, rechte Seite
42	20	Standheizung
43	–	Nicht verwendet
44	–	Nicht verwendet
45	Boccia	Beheizte Windschutzscheibe, rechte Seite
46	5	Stromversorgung bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten, elektrische Servolenkung, zentrales Elektromodul, Bremssteuergerät
47	–	Nicht verwendet
48	7,5	Rechter Scheinwerfer
48	15	Rechter Scheinwerfer, einige Modelle mit LED
49	–	Nicht verwendet
50	–	Nicht verwendet
51	5	Batterieanschluss-Steuergerät
52	5	Airbag
53	7,5	Linker Scheinwerfer
53	15	Linker Scheinwerfer, einige Modelle mit LED
54	5	Gaspedalsensor
55	15	Getriebesteuergerät; Wählhebelsteuergerät.
56	5	Motorsteuergerät
57	–	Nicht verwendet
58	–	Nicht verwendet
59	–	Nicht verwendet
60	–	Nicht verwendet
61	20	Motorsteuergerät; Starten; Drosselklappeneinheit; Turbolader-Ventil.
62	10	Solenoidventile; Motorkühlthermostat.
63	7,5	Unterdruckregler; Ventil
64	5	Spoilerklappen-Steuergerät; Kühlerlamellen-Steuergerät.
65	–	Nicht verwendet
66	15	Vordere beheizte Lambdasonde; Hintere beheizte Lambdasonde
67	15	Ölpumpenmagnet; Magnetkupplung Klimaanlage; Beheizter Sauerstoffsensor (zentral).
68	–	Nicht verwendet
69	20	Motorsteuergerät
70	15	Zündspulen; Zündkerzen
71	–	Nicht verwendet
72	–	Nicht verwendet
73	30	Getriebeölpumpen-Steuergerät
74	40	Unterdruckpumpen-Steuergerät
75	25	Getriebeaktuator
76	–	Nicht verwendet
77	–	Nicht verwendet
78	–	Nicht verwendet

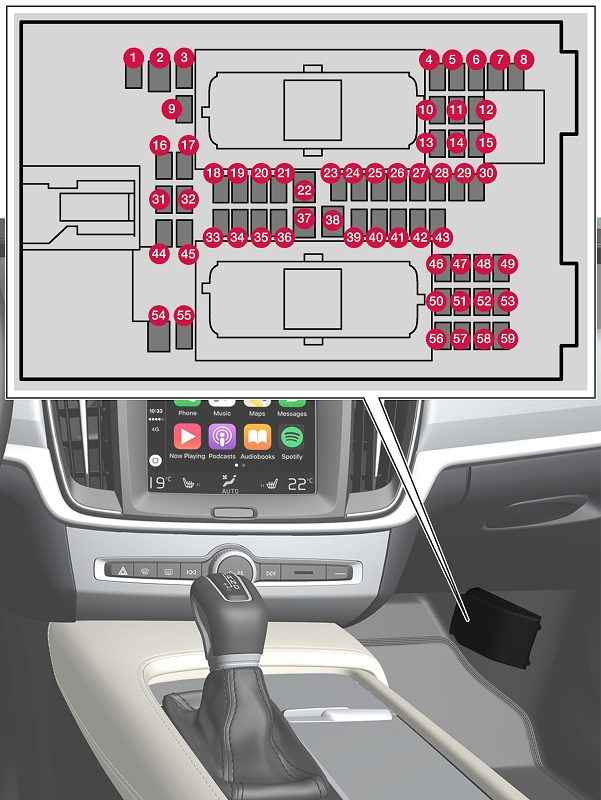

Unter dem Handschuhfach

Sicherungsbelegung unter dem Handschuhfach (2019)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	–	Nicht verwendet
2	30	Steckdose in der Tunnelkonsole zwischen den Rücksitzen
3	–	Nicht verwendet
4	5	Bewegungssensor
5	5	Multimedia-Player
6	5	Instrumententafel
7	5	Tasten der Mittelkonsole
8	5	Sonnensensor
9	20	Sensus-Steuergerät
10	–	Nicht verwendet
11	5	Lenkradmodul
12	5	Modul zur Steuerung des Startschalters und der Feststellbremse
13	15	Beheiztes Lenkradmodul
14	–	Nicht verwendet
15	–	Nicht verwendet
16	–	Nicht verwendet
17	–	Nicht verwendet
18	10	Klimaanlagen-Steuergerät
19	–	Nicht verwendet
20	10	OBD-II-Anschluss
21	5	Zentraldisplay
22	40	Klimaanlagenlüftermodul (vorne)
23	5	USB-SPLITTER
24	7,5	Instrumentenbeleuchtung; Innenbeleuchtung; Automatische Abblendfunktion des Spiegels; Regen- und Lichtsensoren; Tastatur in der hinteren Tunnelkonsole, Rücksitz; Vordersitze mit elektrischer Einstellung; Bedienfelder der hinteren Türen; Klimaanlagenlüftermodul links/rechts.
25	5	Steuergerät für Fahrerassistenzfunktionen
26	20	Panoramadach mit Rollo
27	5	Head-up-Display
28	5	Beleuchtung des Fahrgastraums
29	–	Nicht verwendet

Nr	Ampere [A]	Beschreibung
30	5	Display in der Dachkonsole (Sicherheitsgurtwarnung/Seitenairbag-Anzeige Beifahrer vorne)
31	–	Nicht verwendet
32	5	Feuchtigkeitssensor
33	20	Türmodul in der rechten hinteren Tür
34	10	Sicherungen im Kofferraum/Ablagebereich
35	5	Steuergerät für internetverbundenes Fahrzeug; Steuergerät für Volvo On Call.
36	20	Türmodul in der linken hinteren Tür
37	40	Audio-Steuergerät (Verstärker) (nur einige Modelle)
38	–	Nicht verwendet
39	5	Multiband-Antennenmodul
40	5	Massagefunktion Vordersitz
41	–	Nicht verwendet
42	15	Heckscheibenwischer
43	15	Kraftstoffpumpen-Steuergerät
44	5	Doppelmotor: Relaisspulen für Verteilerkasten im Motorraum; Relaisspulen für Getriebeölpumpe.
45	–	Nicht verwendet
46	15	Sitzheizung Fahrer
47	15	Sitzheizung Beifahrer vorne
48	10	Kühlmittelpumpe
49	–	Nicht verwendet
50	20	Türmodul in der linken Vordertür
51	20	Aktives Fahrwerkssteuergerät
52	–	Nicht verwendet
53	10	Sensus-Steuergerät
54	–	Nicht verwendet
55	–	Nicht verwendet
56	20	Türmodul in der rechten Vordertür
57	–	Nicht verwendet
58	5	Fernseher (nur in einigen Märkten)
59	15	Hauptsicherung für Sicherungen 9, 53 und 58

Ladebereich

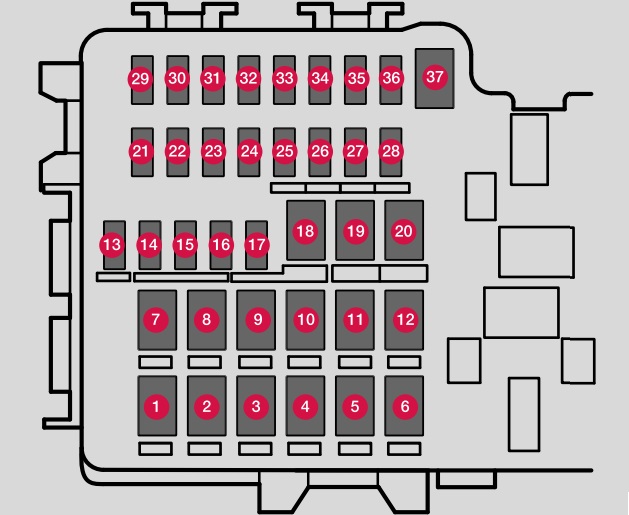

Sicherungsbelegung im Ladebereich (2019)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	30	Beheizte Heckscheibe
2	40	Doppelmotor: Zentrales Elektromodul
3	40	Luftkompressor für Federung
4	15	Motor für Rückenlehnenverriegelung Rücksitz, rechte Seite
5	–	Nicht verwendet
6		Motor für Rückenlehnenverriegelung Rücksitz, linke Seite
7	20	Doppelmotor: Türmodul rechte Seite, hinten
8	30	Steuergerät zur Reduzierung von Stickoxiden (Diesel)
9	25	Elektrische Heckklappe
10	20	Elektrisch verstellbarer Beifahrersitz vorne
11	40	Anhängerkupplungs-Steuergerät
12	40	Gurtstraffer-Modul (rechte Seite)
13	5	Interne Relaiswicklungen
14	15 / 20	Steuergerät zur Reduzierung von Stickoxiden (Diesel); Doppelmotor: Türmodul linke Seite, hinten.
15	5	Modul zur Fußbewegungserkennung zum Öffnen der elektrischen Heckklappe
16	–	USB-Hub/Zubehöranschluss
17	–	Nicht verwendet
18	25	Anhängerkupplungs-Steuergerät

Nr	Ampere [A]	Beschreibung
18	40	Zubehörmodul
19	20	Elektrisch verstellbarer Fahrersitz
20	40	Gurtstraffer-Modul (linke Seite)
21	5	Parkhilfekamera
22	–	Nicht verwendet
23	–	Nicht verwendet
24	–	Nicht verwendet
25	10	Doppelmotor: Stromversorgung bei eingeschalteter Zündung.
26	5	Steuergerät für Airbags und Gurtstraffer
27	–	Nicht verwendet
28	15	Beheizter Rücksitz (linke Seite)
29	–	Nicht verwendet
30	5	Informationen zum toten Winkel (BUS); Externes Steuergerät für Rückfahrscheinwerfersignal.
31	–	Nicht verwendet
32	5	Module für Gurtstraffer
33	5	Aktuator des Emissionssystems (Benzin, einige Motorvarianten)
34	–	Nicht verwendet
35	15	Allradantriebs-Steuergerät (AWD)
36	15	Beheizter Rücksitz (rechte Seite)
37	–	Nicht verwendet

Volvo XC60 – Sicherungskasten-Schema

Baujahr: 2020, 2021, 2022.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Volvo XC60 sind die Sicherungen 2 (vorne) im Sicherungskasten im Fahrgastraum und auch 24 (vorne), 25 (zweite Reihe), 26 (Kofferraum) im Sicherungskasten im Motorraum.

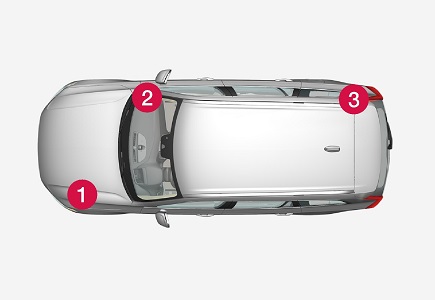

2020

Sicherungen unter dem Handschuhfach

Nummer	Beschreibung	Stromstärke [A]	Typ
Nummer	Beschreibung	Stromstärke [A]	Typ
1	Mittelspannungsmodul	10	Micro
2	Steckdose in der Konsole zwischen den Sitzen, neben dem Fußraum der Fondpassagiere	30	MCase
3	–	–	Micro
4	Bewegungsmelder	5	Micro
5	Medienplayer	5	Micro
6	Fahrerdisplay	5	Micro
7	Tastatur in der Mittelkonsole	5	Micro
8	Sonnenlichtsensor	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Lenkrad-Elektronikmodul	5	Micro
12	Startschalter- und Feststellbremsmodul	5	Micro
13	Beheiztes Lenkradmodul	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Klimaanlagen-Steuermodul	10	Micro
19	Lenkradsperre	7,5	Micro
20	OBDII-Diagnosesteckdose	10	Micro
21	Zentraldisplay	5	Micro
22	Klimaanlagen-Lüftermodul, vorne	40	MCase
23	USB-Hub	5	Micro
24	Beleuchtung der Bedienelemente; Innenraumbeleuchtung; Abblendung des Innenspiegels; Regen- und Lichtsensor; Elektrisch verstellbare Vordersitze; Bedienfelder in den hinteren Türen; Klimaanlagen-Lüftermodul.	7,5	Micro
25	Fahrerassistenzsystem-Steuermodul	5	Micro
26	Panoramadach mit Rollo	20	Micro
27	Head-up-Display an der Windschutzscheibe	5	Micro
28	Schalter für Innenraumbeleuchtung	5	Micro
29	–	–	Micro

Nummer	Beschreibung	Stromstärke [A]	Typ
30	Display in der Dachkonsole (Anschnallwarnung/Beifahrerairbag-Anzeige)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Türmodul in der rechten hinteren Tür	20	Micro
34	Sicherungen im Kofferraum	10	Micro
35	Steuermodul für die Internetverbindung des Autos; Steuermodul für Volvo On Call.	5	Micro
36	Türmodul in der linken hinteren Tür	20	Micro
37	Audiogerät (Verstärker)	40	MCase
38	–	–	MCase
39	Multiband-Antennenmodul	5	Micro
40	Komfortfunktionsmodule (Massage) der Vordersitze	5	Micro
41	Alkohol-Wegfahrsperre	5	Micro
42	Heckscheibenwischer	15	Micro
43	Kraftstoffpumpen-Steuermodul	20	Micro
44	–	–	Micro
45	Öffnen der Heckklappe/Kofferraumtür durch Fußbewegung	5	Micro
46	Sitzheizung Fahrersitz	15	Micro
47	Sitzheizung Beifahrersitz	15	Micro
48	Kühlmittelpumpe	7,5	Micro
49	–	–	Micro
50	Türmodul in der linken Vordertür	20	Micro
51	Fahrwerkssteuermodul (aktiv)	20	Micro
52	–	–	Micro
53	Sensus-System-Steuermodul	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Türmodul in der rechten Vordertür	20	Micro
57	–	–	Micro
58	TV (einige Märkte)	5	Micro
59	Hauptsicherung für die Sicherungen 52, 53, 57 und 58	15	Micro

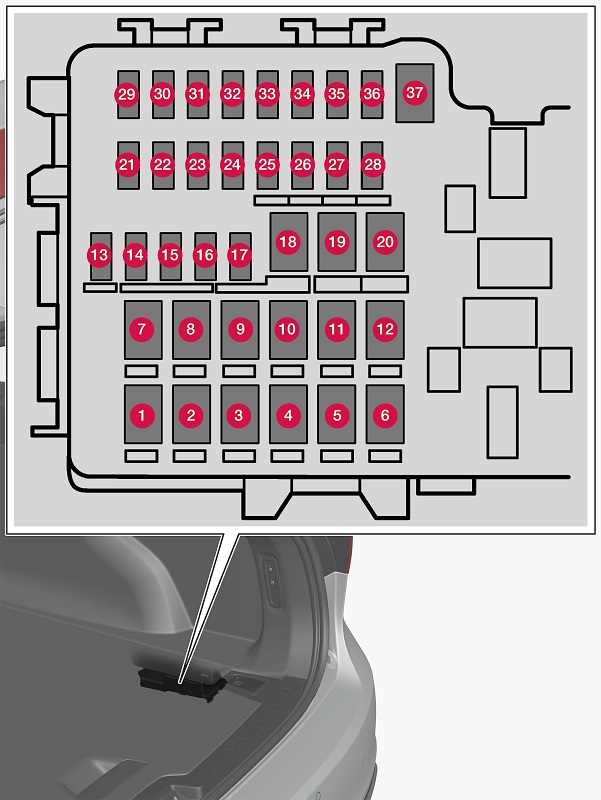

Sicherungen im Kofferraum

Nummer	Beschreibung	Stromstärke [A]	Typ
Nummer	Beschreibung	Stromstärke [A]	Typ
1	Heckscheibenheizung	30	MCase
2	–	–	MCase
3	Kompressor der Luftfederung	40	MCase
4	Motorblockierung der Rückenlehne des rechten Rücksitzes	15	MCase
5	–	–	MCase
6	Motorblockierung der Rückenlehne des linken Rücksitzes	15	MCase
7	Elektrisch verstellbarer Beifahrersitz Türmodul in der rechten hinteren Tür	20	MCase
8	Steuermodul für das Stickoxid (NOx)-Reduktionssystem im Dieselmotor	30	MCase
	–	–
	–	–
9	Elektrische Türen	25	MCase
10	Elektrisch verstellbarer Beifahrersitz Türmodul in der rechten Vordertür	20	MCase
11	Steuermodul für die Anhängerkupplung	40	MCase
12	Gurtstraffermodul, rechte Seite	40	MCase
13	Interne Relaisspulen	5	Micro
14	Steuermodul für das Stickoxid (NOx)-Reduktionssystem im Dieselmotor	15	Micro
	–	–
15	Türmodul in der linken hinteren Tür	20	Micro
16	Alkohol-Wegfahrsperre; USB-Hub/Zubehörsteckdose.	5	Micro
17	Modul für erweitertes Zubehör	5	Micro

Nummer	Beschreibung	Stromstärke [A]	Typ
18	Steuermodul für die Anhängerkupplung	25	MCase
	Zubehörmodul	40
19	Elektrisch verstellbarer Fahrersitz	20	MCase
20	Gurtstraffermodul, linke Seite	40	MCase
21	Rückfahrkamera	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Sitzheizung, hinten links	15	Micro
29	–	–	Micro
30	Informationen zum toten Winkel (BLIS)	5	Micro
31	–	–	Micro
32	Gurtstraffermodul, rechte Seite	5	Micro
33	Abgasrückführungsaktuator (Benzin, einige Motorversionen)	5	Micro
34	–	–	Micro
35	Allradantrieb (AWD)-Steuermodul	15	Micro
36	Sitzheizung, hinten rechts	15	Micro
37	–	–	MCase

Sicherungen im Motorraum

Nummer	Beschreibung	Stromstärke [A]	Typ
Nummer	Beschreibung	Stromstärke [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Lambdasonden	15	Micro
4	Zündspulen (Benzinmotor); Zündkerzen (Benzinmotor) Abgasdetektor; Partikelfilterdetektor	15	Micro
5	Magnetventil der Motorölpumpe; Magnetventil für Klimakompressor; Lambdasonde, zentral (Benzinmotor); Lambdasonde, hinten (Dieselmotor); Lambdasonde, vorne (Benzin-/Dieselmotor).	15	Micro
6	Unterdruckregler; Ventil; Impulsleistungsventil (Dieselmotor); Ölstands-/Temperaturdetektor (Benzin-/Dieselmotor); Glühkerzen (GCU) (Dieselmotor).	7,5	Micro
7	Motorsteuermodul; Regelelement; Drosselklappenmodul; AGR-Ventil (Dieselmotor); Turbolader-Positionsdetektor (Dieselmotor); Turbolader-Ventil (Benzinmotor).	20	Micro
8	Motorsteuermodul (ECM)	5	Micro
9	–	–	Micro
10	Magnetventile (Benzinmotor); Ventil; Motorkühlthermostat (Benzinmotor); AGR-Kühlpumpe (Dieselmotor); Glühkerzen-Steuermodul (Dieselmotor); Turboladerkupplung (Benzinmotor); Kurbelwellenentlüftungsheizung (Dieselmotor); Ventil, Getriebeölkühler (Dieselmotor).	10	Micro
11	Spoilerdämpfer-Steuermodul; Kühlerdämpfer-Steuermodul; Impulsleistungsrelaisspulen (Dieselmotor).	5	Micro
12	Kühlmittelpumpe	15	Micro
13	Motorsteuermodul (ECM)	20	Micro
14	Anlasser	40	MCase
15	Anlasser	Bypass	MCase
16	Kraftstofffilterheizung (Dieselmotor)	30	MCase
17	–	–	MCase
18	Berechnungsmodul	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Kamera ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	12-V-Steckdose in der Konsole zwischen den Sitzen, vorne	15	Micro
25	12-V-Steckdose in der Konsole zwischen den Sitzen, neben dem Fußraum der Passagiere der zweiten Reihe Hochspannungssteckdose in der Konsole zwischen den Sitzen, neben dem Fußraum der Passagiere der zweiten Reihe	15	Micro
26	12-V-Steckdose im Kofferraum	15	Micro
27	–	–	Micro

Nummer	Beschreibung	Stromstärke [A]	Typ
28	Scheinwerfer links, LED	15	Micro
29	Scheinwerfer rechts, LED	15	Micro
30	–	–	Micro
31	Frontscheibenheizung, linke Seite	Bypass	MCase
32	Frontscheibenheizung, linke Seite	40	MCase
33	Scheinwerferwaschanlage	25	MCase
34	Scheibenwaschpumpe	25	MCase
35	Getriebesteuermodul; Elektrischer Getriebehebel.	15	Micro
36	Hupsignal	20	Micro
37	Alarmsirene	5	Micro
38	Bremsanlagen-Steuermodul (Ventile, Feststellbremse)	40	MCase
	Bremssteuerungsmodul in Fahrzeugen mit 48-V-Batterie	30	MCase
39	Scheibenwischer	30	MCase
40	Heckscheibenwaschanlage	25	MCase
41	Frontscheibenheizung, rechte Seite	40	MCase
42	Standheizung	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Frontscheibenheizung, rechte Seite	Bypass	MCase
46	Versorgung bei eingeschalteter Zündung: Motorsteuermodul; Getriebekomponenten; Elektrische Lenkunterstützung; Zentralelektronik-Steuergerät; Bremsanlagen-Steuermodul.	5	Micro
47	–	–	Micro
48	Scheinwerfer rechts	15	Micro
49	Alkohol-Wegfahrsperre	5	Micro
50	Getriebesteuermodul	10	Micro
51	Batterieaktivierungs-Steuergerät	5	Micro
52	Airbag; Beifahrergewichtssensor.	5	Micro
53	Scheinwerfer links	15	Micro
54	Gaspedalsensor	5	Micro

2021

Sicherungen unter dem Fahrgastraum

Nummer	Beschreibung	Stromstärke [A]	Typ
Nummer	Beschreibung	Stromstärke [A]	Typ
1	Steuermodul, 48-V-Batterie	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Bewegungsmelder	5	Micro
5	–	–	Micro
6	Fahrerdisplay	5	Micro
7	Tastatur, Mittelkonsole	5	Micro
8	Sonnenlichtsensor	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronisches Lenkradmodul	5	Micro
12	Steuermodul, Startschalter und Feststellbremse	5	Micro
13	Beheiztes Lenkrad	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Steuermodul, Klimaanlage	10	Micro
19	Lenkradsperre	7,5	Micro
20	Diagnosestecker	10	Micro
21	Zentraldisplay	5	Micro
22	Lüftermodul der Klimaanlage, vorne	40	MCase
23	USB-Hub	5	Micro
24	Beleuchtungssteuerung; Innenraumbeleuchtungsschalter; Abblendung des Innenspiegels; Regen- und Lichtsensoren; Elektrisch verstellbare Vordersitze; Bedienfelder in den hinteren Türen; Lüftermodul, Klimaanlage; Tastatur, Konsole zwischen den Sitzen, Fußraum neben den Rücksitzen.	7,5	Micro
25	Steuermodul, Fahrerassistenzfunktionen	5	Micro
26	Dachkonsole	20	Micro
27	Head-up-Display an der Windschutzscheibe	5	Micro
28	Schalter für Innenraumbeleuchtung	5	Micro
29	Platine für kabelloses Laden	5	Micro

Nummer	Beschreibung	Stromstärke [A]	Typ
30	Display der Dachkonsole	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Türmodul, hinten rechts	20	Micro
34	Sicherungskasten, Gepäckraum	10	Micro
35	Steuermodul, Internetkonnektivität des Autos; Steuermodul Volvo On Call.	5	Micro
36	Türmodul, hinten links	20	Micro
37	Audiogerät (Verstärker)	40	MCase
38	–	–	MCase
39	Multiband-Antenne	5	Micro
40	Steuermodul, Sitzkomfortfunktionen, vorne	5	Micro
41	Alkohol-Wegfahrsperre	5	Micro
42	Heckscheibenwischer	15	Micro
43	Steuermodul, Kraftstoffpumpe	15	Micro
44	Relaisspule, Getriebeölpumpe; 48-V-Inverter; Motorstartmodul.	5	Micro
45	–	–	Micro
46	Sitzheizung Fahrersitz	15	Micro
47	Sitzheizung Beifahrersitz	15	Micro
48	Kühlmittelpumpe	7,5	Micro
49	–	–	Micro
50	Türmodul, vorne links	20	Micro
51	Modul, aktive Federung	20	Micro
52	Öffnen der Heckklappe/Kofferraumtür durch Fußbewegung	5	Micro
53	–	–	Micro
54	–	–	MCase
55	–	–	Micro
56	–	20	Micro
57	–	–	Micro
58	–	–	Micro
59	Hauptsicherung des Infotainmentsystems	15	Micro

Sicherungen im Kofferraum

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	Beheizbare Heckscheibe	30	MCase
2	–	–	MCase
3	Kompressor, Luftfederung	40	MCase
4	–	–	MCase
5	–	–	MCase
6	–	–	MCase
7	Türmodul, hinten rechts	20	MCase
8	Steuermodul für Stickoxid (NOx)-Reduktionssystem (nur Dieselmotor)	30	MCase
9	Elektrische Heckklappe	25	MCase
10	Elektrisch verstellbarer Beifahrersitz; Türmodul, vorne rechts.	20	MCase
11	Steuermodul Anhängerkupplung	40	MCase
12	Gurtstraffermodul, rechte Seite	40	MCase
13	Interne Relaisspulen	5	Micro
14	Steuermodul für Stickoxid (NOx)-Reduktionssystem im Dieselmotor	15	Micro
15	Türmodul, hinten links	20	Micro
16	Alkohol-Wegfahrsperre	5	Micro
17	–	–	Micro
18	Steuermodul Anhängerkupplung	25	MCase

Nummer	Beschreibung	Ampere [A]	Typ
Zubehörmodul	40
19	Elektrisch verstellbarer Fahrersitz; Türmodul, vorne links.	20	MCase
20	Gurtstraffermodul, linke Seite	40	MCase
21	Rückfahrkamera	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Sitzheizung, hinten links	15	Micro
29	–	–	Micro
30	Toter-Winkel-Informationssystem (BLIS)	5	Micro
31	–	–	Micro
32	Gurtstraffermodul, rechte Seite	5	Micro
33	Aktuator, Abgasanlage (Benzin)	5	Micro
34	–	–	Micro
35	Steuermodul Allradantrieb (AWD)	15	Micro
36	Sitzheizung, hinten rechts	15	Micro
37	–	–	MCase

Sicherungen im Motorraum

Nummer	Beschreibung	Ampere [A]	Typ
Nummer	Beschreibung	Ampere [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Turbolader-Druckmodul Lambdasondengruppe	15	Micro
4	Zündkerzen/Zündspulen (Benzinmotor); Abgassensor-Gruppe, Partikel/Stickoxid (Dieselmotor).	15	Micro
5	Magnetventil Ölpumpe Motor; Lambdasondengruppe; Magnetventil Klimakompressor.	15	Micro
6	Ölstands- und Temperatursensoren; Glühkerzen-Vorheizmodul (Dieselmotor); Motorkomponenten-Gruppe 1 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor. Die Zusammensetzung hängt von der Motorvariante ab).	7,5	Micro
7	Motorsteuergerät (ECM); Drosselklappen-Steuermodul; Motorkomponenten-Gruppe 2 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor. Die Zusammensetzung hängt von der Motorvariante ab).	20	Micro
8	Motorsteuergerät (ECM)	5	Micro
9	–	–	Micro
10	Glühkerzen-Vorheizmodul (Dieselmotor); Motorkomponenten-Gruppe 3 (Komponenten im Zusammenhang mit dem Motorbetrieb, einschließlich Turbolader/Kompressor und Kühlung/Temperaturregelung des Getriebesystems. Die Zusammensetzung hängt von der Motorvariante ab).	10	Micro
11	Steuermodul, Spoilerjalousien; Steuermodul, Kühlerjalousien; Relaisspulen Power Pulse (PowerPulse) Funktion (Dieselmotor); Umschaltventil, Kühlmittel.	5	Micro
12	Kühlmittelpumpe	15	Micro
13	Motorsteuergerät (ECM)	20	Micro
14	Anlasser	40	MCase
15	Anlasser	Bypass	MCase
16	Kraftstofffilterheizung (Dieselmotor)	30	MCase
17	–	–	MCase
18	Berechnungsmodul	5	Micro

Nummer	Beschreibung	Ampere [A]	Typ
19	–	–	Micro
20	–	–	Micro
21	Motorsteuergerät, Nockenwelle (Benzinmotor)	15	Micro
22	–	–	Micro
23	USB-Steckdose, Mittelkonsole, hinten	7,5	Micro
24	12 V Steckdose, Mittelkonsole, vorne	15	Micro
25	–	–	Micro
26	12 V Steckdose im Kofferraum	15	Micro
27	–	–	Micro
28	Scheinwerfer, links	15	Micro
29	Scheinwerfer, rechts	15	Micro
30	–	–	Micro
31	Frontscheibenheizung, linke Seite	Bypass	MCase
32	Frontscheibenheizung, linke Seite	40	MCase
33	Scheinwerferreinigungsanlage	25	MCase
34	Scheibenwaschpumpe, vorne	25	MCase
35	Getriebesteuergerät Elektrischer Schalthebel	15	Micro
36	Akustisches Signal (Hupe)	20	Micro
37	Alarmsirene	5	Micro

Über den Volvo XC60 (2009-2022)

Der Volvo XC60, produziert von 2009 bis 2022, ist ein beliebtes SUV, das elegantes Design mit fortschrittlichen Sicherheitstechnologien kombiniert. Dieses Modell ist bekannt für seine Zuverlässigkeit und den Komfort, den es den Passagieren bietet. Der Volvo XC60 bietet verschiedene Motoroptionen, darunter Benzin-, Diesel- und Hybridvarianten, die es den Fahrern ermöglichen, nach ihren Vorlieben und Bedürfnissen zu wählen. Der Innenraum des Fahrzeugs ist geräumig und mit modernen Technologien ausgestattet, die den Komfort und die Sicherheit auf Reisen erhöhen. Insgesamt ist der Volvo XC60 eine ideale Wahl für diejenigen, die eine Kombination aus Stil, Leistung und Sicherheit suchen.

Sicherungskasten-Schema Volvo XC60

Diese Seite zeigt das Sicherungskasten-Schema für den Volvo XC60, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise an zwei Stellen: im Motorraum und im Fahrzeuginnenraum, meist unter dem Armaturenbrett. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
