Volvo S40 (2001-2012) – Sicherungskasten

Volvo S40 mk1 (2001) – Sicherungskastenbelegung

Baujahr: 2001.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC90 (2003) ist die Sicherung 2 und 9 im Sicherungskasten in der Kabine.

Sicherungskasten in der Kabine

Nummer	Beschreibung	Stromstärke [A]
1	Lüftermotor; usw.	25
2	Zigarettenanzünder; Zubehör.	20
3	Zubehör; Elektrische Fensterheber; Elektrische Spiegel.	10
4	ECM für DSA/ABS/CEM	10
5	Sitzheizung	20
6	Schalterbeleuchtung: Notlichter DSA, CEM, Blinker	15
7	Tempomat; Schaltverriegelung; SRS; Alarm.	10
8	Warnanzeigen; Zentralverriegelung aktiviert.	15
9	Audiosystem; Zigarettenanzünder	15
10	Bürste/Frontdüsen	20
11	SRS, ECM für DSA/Motor/Getriebe, Kombinationsinstrument, Wegfahrsperre.	10
12	Schiebedach; Heizung/Klimaanlage; Alarm; Sicherheitsgurt-Erinnerung.	15
13	OBD II Stecker; Bremslichter.	15
14	Frontbürste; Scheinwerferbürsten; Bürste/Heckdüse.	20

Sicherungen im Motorraum

Nr.	Beschreibung	Stromstärke [A]
1	–	120
2	Stromversorgung für Sicherungen 11/B 1,2,8 und 13	40
3	–	–
4	–	–
5	Heckscheibenheizung; Beheizbare Außenspiegel.	25
6	Fahrersitz mit Lordosenstütze	25
7	–	–
8 *	ECC; Zusatzbeleuchtung; Zündung; Sirene; Kombinationsinstrument.	10
9 *	Zentralverriegelung; Alarm.	20
10 *	Audio	15
11	ECM Wegfahrsperre; Motorrelais.	20
12	Elektrische Fensterheber; Elektrische Spiegel.	30
13	Kühlerlüfter	30
14	Starten; Stromversorgung für Sicherungen 11 / B 3-7, 9-12 und 14.	40
15	ABS	50
16	–	–

17	Kraftstoffpumpe	15
18	Motorelemente	10
19	Nebelscheinwerfer	20
20	–	–
21	Abblendlicht links	15
22	Abblendlicht rechts	15
23	Positionsbeleuchtung	10
24	Positionsbeleuchtung	10
25	TCM	10
26	–	–
27	Steckdose hinten	15
28	Hauptlicht	15
29	Hupe	15
30	Klimaanlagenlader; Klimaanlagenlüfter;	20
31	VAC-Pumpe (AT)	10
32	–	–
* Um diese Sicherungen zu entfernen, muss ZUERST der gelbe Sicherungshaken (Transportsicherung) manuell angehoben werden, und dann die Sicherung mit einem speziellen Sicherungswerkzeug entfernt werden.

Volvo S40 (2005) – Sicherungskastenbelegung

Baujahr: 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC90 (2003) ist die Sicherung 45(?) im Sicherungskasten in der Kabine.

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Kühlerlüfter (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für Sicherungskasten in der Kabine	60
4	Stromversorgung für Sicherungskasten in der Kabine	60
5	Klimaanlagenkomponenten und -einheiten	80
6	–	–
7	ABS-Pumpe	30
8	ABS-Ventile	20
9	Motorsteuergerät (ECM)	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwaschanlage	20
12	Beheizbare Heckscheibe	30
13	Anlasserrelais	30
14	Anhängerkupplung	40
15	–	–
16	Stromversorgung für Audiosystem	30
17	Scheibenwischerblätter	30

18	Stromversorgung für Sicherungskasten in der Kabine	40
19	–	–
20	Hupe	15
21	–	–
22	Subwoofer	15
23	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10
24	–	–
25	–	–
26	Zündschlüssel	15
27	Klimakompressor; Wassersperrventil.	10
28	Klimaanlagensteuergerät (CCM); Multimedia-Steuergerät (MMM).	10
29	Nebelscheinwerfer vorne (Option)	15
30	Motorsteuergerät (ECM)	3
31	Generator-Spannungsregler	10
32	Kraftstoffeinspritzdüsen	10
33	Heizelement; Beheizte Lambdasonde; Vakuumpumpe.	20
34	Zündspulen; Motorsteuergerät.	10
35	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; Wassersperrventil.	15
36	Motorsteuergerät (ECM)	10

Sicherungskasten in der Kabine

Der Sicherungskasten in der Kabine befindet sich unter dem Beifahrerfußraum.

Nummer	Beschreibung	Stromstärke [A]
37	Nicht belegt	–
38	Nicht belegt	–
39	Nicht belegt	–
40	Nicht belegt	–
41	Nicht belegt	–
42	Nicht belegt	–
43	Audiosystem	15
44	Zusätzliches Rückhaltesystem (SRS)	10
45	12 V Steckdose hinten	15
46	Beleuchtung – Handschuhfach, Armaturenbrett, Fußraum.	5
47	Schiebedach (Option); Außenspiegel.	5
48	Scheinwerferwaschanlage	15
49	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS).	10
50	–	–
51	Bi-Xenon-Scheinwerfer (Option)	10
52	ABS	5
53	Servolenkung	10
54	Getriebesteuergerät (TCM); Elektronisches Differentialmodul (DEM).	10
55	–	–
56	Batterieladesteuergerät	10
57	Integrierte Diagnosesteckdose; Bremslichtschalter.	15
58	Rechtes Abblendlicht; Relais für Zusatzscheinwerfer.	7,5
59	Linkes Abblendlicht	7,5
60	Beheizter Fahrersitz (Option)	15

61	Beheizter Beifahrersitz (Option)	15
62	Schiebedach (Option)	20
63	Elektrisches Fenster und Türschloss: hintere Beifahrertür	20
64	Radioempfänger; GPS (Option).	5
65	Volvo Navigationssystem (Option); Audiosystem.	5
66	Audiosystem-Steuergerät (ICM); Audiosystem-Relaisspule.	10
67	–	–
68	Tempomat	5
69	Klimaanlage; Regensensor (Option).	5
70	–	–
71	–	–
72	–	–
73	Schiebedach; Vordere Deckenbeleuchtung; Automatisch abblendender Spiegel; Sicherheitsgurt-Erinnerung.	5
74	Kraftstoffpumpenrelais	15
75	–	–
76	–	–
77	12 V Steckdose im Kofferraum; Zubehörsteuergerät (AEM).	15
78	–	–
79	Warnblinkanlage	5
80	–	–
81	Elektrisches Fenster und Türschloss: Fahrertür	20
82	Elektrisches Fenster und Schloss: Beifahrertür.	25
83	Elektrisches Fenster und Türschloss: vordere Fahrertür	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5

Volvo S40 (2006) – Sicherungsbelegung

Baujahr: 2006.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S40 (2006) ist die Sicherung 45 im Sicherungskasten in der Kabine.

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Kühlerlüfter (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für Sicherungstafel in der Kabine	60
4	Stromversorgung für Sicherungstafel in der Kabine	60
5	–	–
6	–	–
7	ABS-Pumpe	30
8	ABS-Ventile	20
9	Motorsteuergerät (ECM)	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwaschanlage	20
12	Stromversorgung für beheizbare Heckscheibe	30
13	Anlasserrelais	30
14	Anhängerkupplung	40
15	–	–
16	Stromversorgung für Audiosystem	30
17	Scheibenwischerblätter	30

18	Stromversorgung für Sicherungstafel in der Kabine	40
19	–	–
20	Hupe	15
21	–	–
22	–	–
23	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10
24	–	–
25	–	–
26	Zündschlüssel	15
27	Klimakompressor	10
28	–	–
29	Nebelscheinwerfer vorne (Option)	15
30	–	–
31	–	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde; Vakuumpumpe.	20
34	Zündspulen; Motorsteuergerät; Klimaanlagen-Drucksensor.	10
35	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; Wassersperrventil.	15
36	Motorsteuergerät (ECM); Drosselklappensensor.	10

Sicherungsbelegung in der Kabine

Die Sicherungsbelegung im Fahrgastraum befindet sich unter dem Handschuhfach.

Nummer	Beschreibung	Stromstärke [A]
37	Nicht belegt	–
38	Nicht belegt	–
39	Nicht belegt	–
40	Nicht belegt	–
41	Nicht belegt	–
42	Nicht belegt	–
43	Audiosystem; Volvo Navigationssystem (Option).	15
44	Zusätzliches Rückhaltesystem (SRS)	10
45	12 V Steckdose hinten	15
46	Beleuchtung: Handschuhfach, Armaturenbrett, Fußraum.	5
47	Innenbeleuchtung	5
48	–	–
49	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS).	10
50	–	–
51	Parkassistent (Option); AWD.	10
52	Getriebesteuergerät (TCM)	5
53	ABS; Servolenkung; Bi-Xenon-Scheinwerfer (Option).	10
54	Motorsteuergerät; Turbo (ECM).	10
55	–	–
56	Sirenensteuergerät	10
57	Integrierte Diagnosesteckdose; Bremslichtschalter.	15
58	Rechtes Fernlicht; Relais für Zusatzscheinwerfer.	7,5
59	Linkes Fernlicht	7,5
60	Beheizter Fahrersitz (Option)	15

61	Beheizter Beifahrersitz (Option)	15
62	Schiebedach (Option)	20
63	Elektrisches Fenster und Türschloss: hintere Beifahrertür	20
64	Audiosystem; Volvo Navigationssystem (Option).	5
65	Verstärkersystem	5
66	Audiosystem-Steuergerät (ICM); Klimaanlage.	10
67	–	–
68	Tempomat	5
69	Klimaanlage; Regensensor (Option).	5
70	–	–
71	–	–
72	–	–
73	Schiebedach; Vordere Innenbeleuchtung; Automatisch abblendender Spiegel; Sicherheitsgurt-Erinnerung.	5
74	Kraftstoffpumpenrelais	15
75	–	–
76	–	–
77	12 V Steckdose im Kofferraum; Steuergerät für Zusatzgeräte (AEM).	15
78	–	–
79	Rückfahrlichter	5
80	–	–
81	Elektrisches Fenster und Türschloss: vordere Fahrertür	20
82	Elektrisches Fenster und Schloss: Beifahrertür	25
83	Elektrisches Fenster und Türschloss: vordere Fahrertür	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5

Volvo S40 (2007) – Sicherungsbelegung

Baujahr: 2007.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S40 (2007) ist die Sicherung 45 in der Sicherungsbelegung in der Kabine.

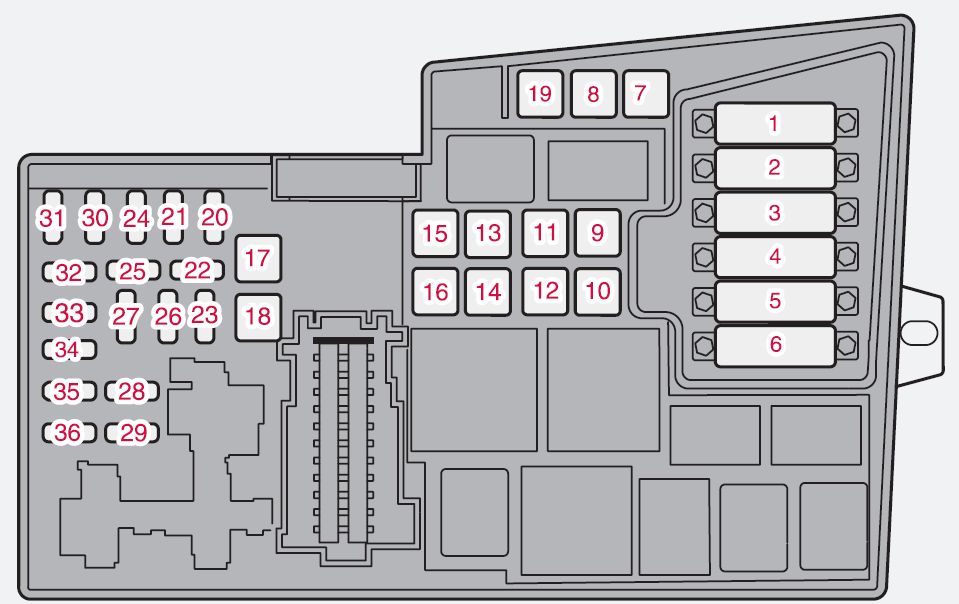

Sicherungsbelegung im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Kühlerlüfter (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für Sicherungstafel in der Kabine	60
4	Stromversorgung für Sicherungstafel in der Kabine	60
5	Element, Klimaanlage	80
6	–	–
7	ABS-Pumpe	40
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwaschanlage	20
12	Stromversorgung für beheizbare Heckscheibe	30
13	Anlasserrelais	30
14	Anhängerkupplung	40
15	–	–
16	Stromversorgung für Audiosystem	30
17	Scheibenwischer	30

18	Ausgang für Sicherungsbelegung in der Kabine	40
19	–	–
20	Hupe	15
21	–	–
22	–	–
23	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10
24	–	–
25	–	–
26	Zündschlüssel	15
27	Klimakompressor; Wassersperrventil.	10
28	–	–
29	Nebelscheinwerfer vorne (Option)	15
30	–	–
31	–	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde; Vakuumpumpe.	20
34	Zündspulen; Drucksensor des Klimaanlagensteuergeräts.	10
35	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; Wassersperrventil.	15
36	Motorsteuergerät (ECM); Drosselklappensensor.	10

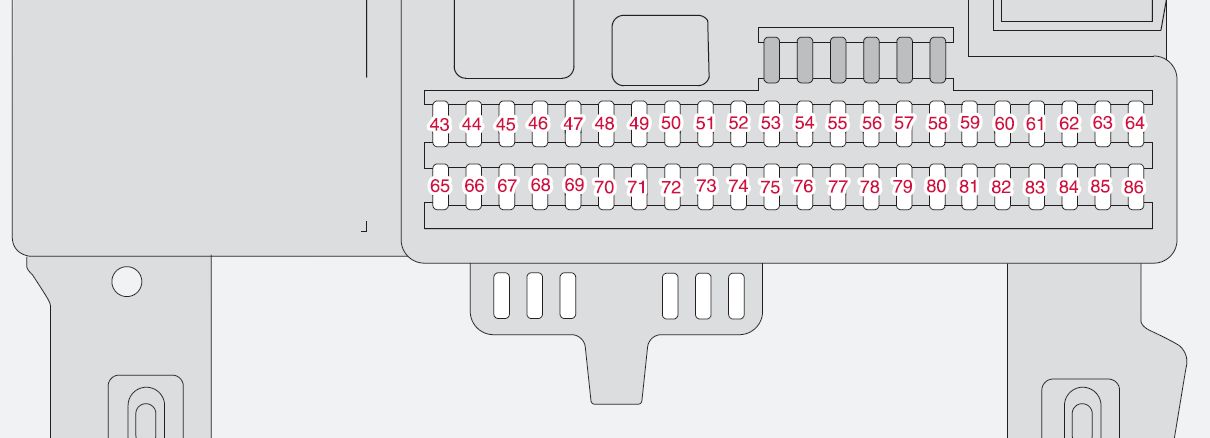

Sicherungsbelegung in der Kabine

Die Sicherungsbelegung im Fahrgastraum befindet sich unter dem Handschuhfach.

Nummer	Beschreibung	Stromstärke [A]
37	Nicht belegt	–
38	Nicht belegt	–
39	Nicht belegt	–
40	Nicht belegt	–
41	Nicht belegt	–
42	Nicht belegt	–
43	Audiosystem; Volvo Navigationssystem (Option).	15
44	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.	10
45	12 V Steckdose hinten	15
46	Beleuchtung: Handschuhfach, Armaturenbrett, Fußraum.	5
47	Innenbeleuchtung	5
48	–	–
49	Zusätzliches Rückhaltesystem (SRS); Insassen-Gewichtssensor (OWS).	10
50	–	–
51	Einparkhilfe (Option); Allradantrieb; Bi-Xenon-Scheinwerfer (Option).	10
52	Getriebesteuergerät (TCM), ABS.	5
53	Servolenkung	10
54	Motorsteuergerät (ECM)	10
55	–	–
56	Alarm-Sirenen-Steuergerät	10
57	Integrierte Diagnosebuchse; Bremslichtschalter.	15
58	Rechtes Fernlicht; Relais für Zusatzscheinwerfer.	7,5
59	Linkes Fernlicht	7,5
60	Sitzheizung Fahrer (Option)	15

61	Sitzheizung Beifahrer (Option)	15
62	Schiebedach (Option)	20
63	Elektrisches Fenster und Türschloss: hintere Beifahrertür	20
64	Audiosystem, Volvo Navigationssystem (Option)	5
65	Audiosystem	5
66	Audiosystem-Steuergerät (ICM); Klimaanlage.	10
67	–	–
68	Tempomat	5
69	Klimaanlage; Regensensor (Option); BLIS-Taste (Option).	5
70	–	–
71	–	–
72	–	–
73	Schiebedach; Vordere Innenbeleuchtung; automatisch abblendender Spiegel; Sicherheitsgurt-Erinnerung.	5
74	Kraftstoffpumpenrelais	15
75	–	–
76	–	–
77	12 V Steckdose im Kofferraum; Zubehör-Steuergerät (AEM).	15
78	–	–
79	Rückfahrscheinwerfer	5
80	–	–
81	Elektrisches Fenster und Türschloss: vordere Fahrertür	20
82	Elektrisches Fenster und Schloss: Beifahrertür	25
83	Elektrisches Fenster und Türschloss: vordere Fahrertür	25
84	Elektrischer Beifahrersitz	25
85	Elektrischer Fahrersitz	25
86	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5

Volvo S40 (2008) – Sicherungsplan

Baujahr: 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S40 (2008) ist die Sicherung 45 im Sicherungsplan der Kabine.

Sicherungsplan im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Kühlmittelventilator (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für Sicherungskasten im Innenraum	60
4	Stromversorgung für Sicherungskasten im Innenraum	60
5	Element, Klimaanlage	80
6	–	–
7	ABS-Pumpe	40
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwaschanlage	20
12	Stromversorgung für Heckscheibenheizung	30
13	Anlasserrelais	30
14	Anhängerkupplung	40
15	–	–
16	Stromversorgung für Audiosystem	30
17	Blinken	30

18	Stromversorgung für Sicherungskasten im Innenraum	40
19	–	–
20	Hupe	15
21	–	–
22	–	–
23	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10
24	–	–
25	–	–
26	Zündschlüssel	15
27	Klimakompressor; Wasserabsperrventil.	10
28	–	–
29	Nebelscheinwerfer vorne (Option)	15
30	–	–
31	–	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde; Vakuumpumpe.	20
34	Zündspulen; Drucksensor der Klimaanlage.	10
35	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; Wasserabsperrventil.	15
36	Motorsteuergerät (ECM); Drosselklappensensor.	10

Sicherungsplan im Innenraum

Der Sicherungsplan im Fahrgastraum befindet sich unter dem Handschuhfach.

Nummer	Beschreibung	Stromstärke [A]
37	Nicht belegt	–
38	Nicht belegt	–
39	Nicht belegt	–
40	Nicht belegt	–
41	Nicht belegt	–
42	Nicht belegt	–
43	Audiosystem; Volvo Navigationssystem (Option).	15
44	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.	10
45	12 V Steckdose hinten	15
46	Beleuchtung: Handschuhfach; Armaturenbrett; Fußraum.	5
47	Innenbeleuchtung	5
48	–	–
49	Zusätzliches Rückhaltesystem (SRS); Insassen-Gewichtssensor (OWS).	10
50	–	–
51	AWD; Kraftstofffilterrelais.	10
52	Getriebesteuergerät (TCM); ABS.	5
53	Servolenkung	10
54	Einparkhilfe (Option); BiXenon-Scheinwerfer (Option).	10
55	–	–
56	Fernbedienungsmodul für Volvo Navigationssystem (Option); Steuergerät für Alarmsirene.	10
57	Integrierte Diagnosebuchse; Bremslichtschalter.	15
58	Rechtes Abblendlicht; Relais für Zusatzscheinwerfer.	7,5
59	Linkes Abblendlicht	7,5
60	Sitzheizung Fahrer (Option)	15

61	Sitzheizung Beifahrer (Option)	15
62	Schiebedach (Option)	20
63	Elektrisches Fenster und Türschloss: hintere Beifahrertür.	20
64	Audiosystem, Volvo Navigationssystem (Option)	5
65	Verstärkersystem	5
66	Audiosystem-Steuergerät (ICM); Klimaanlage	10
67	–	–
68	Tempomat	5
69	Klimaanlage; Regensensor (Option); BLIS-Taste (Option).	5
70	–	–
71	–	–
72	–	–
73	Schiebedach; vordere Deckenbeleuchtung; automatisch abblendender Spiegel; Sicherheitsgurt-Erinnerung.	5
74	Kraftstoffpumpenrelais	15
75	–	–
76	–	–
77	12 V Steckdose im Kofferraum; Zubehör-Steuergerät (AEM).	15
78	–	–
79	Rückfahrscheinwerfer	5
80	–	–
81	Elektrisches Fenster und Türschloss: vordere Fahrertür.	20
82	Elektrisches Fenster und Schloss: Beifahrertür.	25
83	Elektrisches Fenster und Türschloss: vordere Fahrertür.	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5

Volvo S40 (2009) – Sicherungskastenplan

Baujahr: 2009.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S40 (2009) ist die Sicherung 45 im Sicherungskasten im Innenraum.

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Kühlerlüfter (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für Sicherungskasten im Innenraum	60
4	Stromversorgung für Sicherungskasten im Innenraum	60
5	Element, Klimaanlage	80
6	–	–
7	ABS-Pumpe	40
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwaschanlage	20
12	Stromversorgung für Heckscheibenheizung	30
13	Anlasserrelais	30
14	Anhängerkupplung (Zubehör)	40
15	–	–
16	Stromversorgung für Audiosystem	30
17	Scheibenwischer	30

18	Stromversorgung für Sicherungskasten im Innenraum	40
19	–	–
20	Hupe	15
21	–	–
22	–	–
23	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10
24	–	–
25	–	–
26	Zündschlüssel	15
27	Klimakompressor	10
28	–	–
29	Nebelscheinwerfer vorne *	15
30	–	–
31	–	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde; Vakuumpumpe.	20
34	Zündspulen; Drucksensor der Klimaanlage.	10
35	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; PTC-Element Ölfalle; Kanister; Luftmassenmesser.	15
36	Motorsteuergerät (ECM); Drosselklappensensor.	10

Sicherungskasten im Innenraum

Der Sicherungskasten im Innenraum befindet sich unter dem Beifahrerfußraum.

Nummer	Beschreibung	Stromstärke [A]
37	Nicht belegt	–
38	Nicht belegt	–
39	Nicht belegt	–
40	Nicht belegt	–
41	Nicht belegt	–
42	Nicht belegt	–
43	Audiosystem; Volvo Navigationssystem (Option).	15
44	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.	10
45	12 V Steckdose hinten	15
46	Beleuchtung: Handschuhfach, Armaturenbrett, Fußraum.	5
47	Innenbeleuchtung	5
48	Scheibenwischer	15
49	Zusätzliches Rückhaltesystem (SRS); Insassen-Gewichtssensor (OWS).	10
50	–	–
51	AWD; Kraftstofffilterrelais.	10
52	Getriebesteuergerät (TCM); ABS.	5
53	Servolenkung	10
54	Einparkhilfe (Option); BiXenon-Scheinwerfer (Option).	10
55	–	–
56	Fernbedienungsmodul für Volvo Navigationssystem (Option); Steuergerät für Alarmsirene.	10
57	Integrierte Diagnosebuchse; Bremslichtschalter.	15
58	Rechtes Abblendlicht; Relais für Zusatzscheinwerfer.	7,5
59	Linkes Abblendlicht	7,5
60	Sitzheizung Fahrer (Option)	15

61	Sitzheizung Beifahrer (Option)	15
62	Schiebedach (Option)	20
63	Elektrisches Fenster und Türschloss: hintere Beifahrertür.	20
64	Audiosystem; Volvo Navigationssystem (Option).	5
65	Verstärkersystem	5
66	Audiosystem-Steuergerät (ICM); Klimaanlage.	10
67	–	–
68	Tempomat	5
69	Klimaanlage; Regensensor (Option); BLIS-Taste (Option).	5
70	–	–
71	–	–
72	–	–
73	Schiebedach; vordere Deckenbeleuchtung; automatisch abblendender Spiegel; Sicherheitsgurt-Erinnerung.	5
74	Kraftstoffpumpenrelais	15
75	–	–
76	–	–
77	Zubehör-Steuergerät (AEM)	15
78	–	–
79	Rückfahrscheinwerfer	5
80	–	–
81	Elektrisches Fenster und Türschloss: hintere Fahrertür.	20
82	Elektrisches Fenster: Beifahrertür.	25
83	Elektrisches Fenster und Türschloss: vordere Fahrertür.	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5

Volvo S40 (2010) – Sicherungsplan

Baujahr: 2010.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S40 (2010) ist die Sicherung 45 im Sicherungskasten.

Sicherungskasten im Motorraum

Volvo S40 – Sicherungen – Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Kühlmittelventilator (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für Sicherungsplan im Fahrgastraum	60
4	Stromversorgung für Sicherungsplan im Fahrgastraum	60
5	Element, Klimaanlage	80
6	–	–
7	ABS-Pumpe	40
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwaschanlage	20
12	Stromversorgung Heckscheibenheizung	30
13	Anlasserrelais	30
14	Anhängerkupplung (Zubehör)	40
15	–	–
16	Stromversorgung für Audiosystem	30
17	Scheibenwischer	30

18	Stromversorgung für Sicherungskasten im Fahrgastraum	40
19	–	–
20	Hupe	15
21	–	–
22	–	–
23	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10
24	–	–
25	–	–
26	Zündung	15
27	Klimakompressor	10
28	–	–
29	Nebelscheinwerfer vorne *	15
30	–	–
31	–	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde; Vakuumpumpe.	20
34	Zündspulen; Drucksensor des Klimaanlagensteuergeräts.	10
35	Motor-Sensorventile; Klimaanlagenrelais; Relaisspule; PTC-Element Ölfalle; Tank; Luftmassenmesser.	15
36	Motorsteuergerät (ECM); Drosselklappensensor.	10

Sicherungsplan im Fahrgastraum

Der Sicherungsplan im Fahrgastraum befindet sich unter dem Handschuhfach.

Nummer	Beschreibung	Ampere [A]
37	Nicht verwendet	–
38	Nicht verwendet	–
39	Nicht verwendet	–
40	Nicht verwendet	–
41	Nicht verwendet	–
42	Nicht verwendet	–
43	Audiosystem; Bluetooth; Volvo Navigationssystem *.	15
44	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.	10
45	12 V Steckdose im hinteren Bereich des Meeres	15
46	Beleuchtung: Handschuhfach, Armaturenbrett, Fußraum.	5
47	Innenbeleuchtung	5
48	Scheibenwaschanlage	15
49	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS).	10
50	–	–
51	AWD; Kraftstofffilterrelais.	10
52	Getriebesteuergerät (TCM); ABS.	5
53	Servolenkung	10
54	Parkassistent *; Aktive Kurvenlichter *.	10
55	–	–
56	Fernbedienungsmodul Volvo Navigationssystem; Sirenensteuergerät.	10
57	Integrierter Diagnoseanschluss; Bremslichtschalter.	15
58	Rechtes Abblendlicht; Zusatzscheinwerferrelais.	7,5
59	Linkes Abblendlicht	7,5
60	Beheizter Fahrersitz *	15

61	Beheizter Beifahrersitz *	15
62	Schiebedach *	–
63	Elektrisches Fenster und Türschloss: hintere Beifahrertür.	20
64	Audiosystem; Volvo Navigationssystem *.	5
65	Verstärkersystem	5
66	Audiosystem-Steuergerät (ICM); Klimaanlage.	10
67	–	–
68	Tempomat	5
69	Klimaanlage; Regensensor *; BLIS-Taste *.	5
70	–	–
71	–	–
72	–	–
73	Schiebedach; Vordere Deckenbeleuchtung; Automatisch abblendender Spiegel *; Sicherheitsgurt-Erinnerung.	5
74	Kraftstoffpumpenrelais	15
75	–	–
76	–	–
77	Zubehörsteuergerät (AEM)	15
78	–	–
79	Rückfahrlichter	5
80	–	–
81	Elektrisches Fenster und Türschloss: hintere Fahrertür	20
82	Elektrisches Fenster: Beifahrerseitentür	25
83	Elektrisches Fenster und Türschloss: vordere Fahrertür	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5

Volvo S40 (2011) – Sicherungskastenbelegung

Baujahr: 2011.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Volvo S40 (2011) ist Sicherung 45 im Sicherungskasten.

Sicherungskasten im Motorraum

Nummer	Beschreibung	Ampere [A]
1	Kühlmittelventilator (Kühler)	50
2	Lenkunterstützung	80
3	Stromversorgung für Sicherungskasten im Fahrgastraum	60
4	Stromversorgung für Sicherungskasten im Fahrgastraum	60
5	Element, Klimaanlage	80
6	–	–
7	ABS-Pumpe	40
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwaschanlage	20
12	Heckscheibenheizung	30
13	Anlasserrelais	30
14	Anhängerkupplung (Zubehör)	40
15	–	–
16	Stromversorgung für Audiosystem	30
17	Scheibenwischer	30

18	Stromversorgung für Sicherungskasten im Fahrgastraum	40
19	–	–
20	Hupe	15
21	–	–
22	–	–
23	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).	10
24	–	–
25	–	–
26	Zündschlüssel	15
27	Klimakompressor	10
28	–	–
29	Nebelscheinwerfer vorne*	15
30	–	–
31	–	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde, Vakuumpumpe	20
34	Zündspulen; Drucksensor Klimaanlagensteuergerät	10
35	Motor-Sensorenventile; Klimaanlagenrelais; Relaisspule; PTC-Element Ölfalle; Tank; Luftmassenmesser.	15
36	Motorsteuergerät (ECM); Drosselklappensensor.	10

Sicherungskasten im Fahrgastraum

Der Sicherungskasten in der Kabine befindet sich unter der Schublade.

Nummer	Beschreibung	Ampere [A]
37	Nicht verwendet	–
38	Nicht verwendet	–
39	Nicht verwendet	–
40	Nicht verwendet	–
41	Nicht verwendet	–
42	Nicht verwendet	–
43	Audiosystem, Bluetooth; Volvo Navigationssystem*.	15
44	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.	10
45	12 V Steckdose auf der Rückseite des Armaturenbretts	15
46	Beleuchtung: Handschuhfach, Armaturenbrett, Fußraum.	5
47	Innenbeleuchtung	5
48	Scheibenwaschanlage	15
49	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS).	10
50	–	–
51	AWD; Kraftstofffilterrelais.	10
52	Getriebesteuergerät (TCM); ABS.	5
53	Servolenkung	10
54	Parkassistent*; Aktive Kurvenlichter*.	10
55	–	–
56	Fernbedienungsmodul Navigationssystem Volvo; Sirenensteuergerät.	10
57	Integrierte Diagnosebuchse; Bremslichtschalter.	15
58	Rechtes Abblendlicht; Zusatzscheinwerferrelais.	7,5
59	Linkes Abblendlicht	7,5
60	Beheizter Fahrersitz*	15

61	Beheizter Beifahrersitz*	15
62	Panoramadach*	–
63	Elektrisches Fenster und Türverriegelung – hintere Beifahrertür	20
64	Sirius Satellitenradio*	5
65	Audiosystem	5
66	Audiosystem-Steuergerät (ICM); Klimaanlage.	10
67	–	–
68	Tempomat	5
69	Klimaanlage; Regensensor*; BLIS-Taste*.	5
70	–	–
71	–	–
72	–	–
73	Panoramadach; Vordere Innenbeleuchtung; Automatisch abblendender Spiegel*; Sicherheitsgurt-Erinnerung.	5
74	Kraftstoffpumpenrelais	15
75	–	–
76	–	–
77	Zubehörsteuergerät (AEM)	15
78	–	–
79	Rückfahrlichter	5
80	–	–
81	Elektrisches Fenster und Türverriegelung: hintere Fahrertür	20
82	Elektrisches Fenster: Beifahrerseitentür.	25
83	Elektrisches Fenster und Türverriegelung: vordere Fahrertür	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Innenbeleuchtungsrelais; Kofferraumbeleuchtung; Elektrische Sitze.	5

Volvo S40 (2012) – Sicherungskastenbelegung

Baujahr: 2012.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Volvo S40 (2012) ist Sicherung 45 im Sicherungskasten in der Kabine.

Sicherungskasten im Motorraum

Nummer	Beschreibung	Ampere [A]
1	Kühlerlüfter	50
2	Servolenkung	80
3	Stromversorgung für Sicherungskasten in der Kabine	60
4	Stromversorgung für Sicherungskasten in der Kabine	60
5	PTC-Element, Lufterhitzer *	80
6	Einspritzdüsen (DRIVe)	60
	Einspritzdüsen (Dieselmotor 5 Zylinder)	70
7	ABS-Pumpe	40
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Lüfter	40
11	Scheinwerferwaschanlage	20
12	Beheizte Heckscheibe	30
13	Magnetventil des Aktuators; Anlassermotor.	30
14	Anhängerverkabelung *	40
15	Reserve	–
16	Infotainmentsystem	30
17	Scheibenwischerschalter	30

18	Stromversorgung für Sicherungskasten in der Kabine	40
19	Reserve	–
20	Hupe	15
21	Kraftstoffheizung, Kabinenheizung *	20
22	Reserve	–
23	Motorsteuergerät (Benzin 5 Zylinder); Getriebesteuergerät (5 Zylinder).	10
	Getriebesteuergerät (4 Zylinder)	15
24	Beheizter Kraftstofffilter (Dieselmotor 5 Zylinder); PTC-Element; Ölabscheider (Diesel 5 Zylinder).	20
25	Zentrales Elektronikmodul (CEM) (Start / Stopp)	–
26	Zündung	15
27	Klimakompressor	10
28	Reserve	–
29	Nebelscheinwerfer vorne; Tagfahrlicht (DRL) *.	15
30	Kühlmittelpumpe (Start / Stopp)	10
31	Spannungsregler, Lichtmaschine (Benzin 4 Zylinder)	10
32	Einspritzdüsen (Benzin 5 Zylinder); Turbolader-Steuerventil (Diesel 5 Zylinder); Ölstandsensor (Diesel 5 Zylinder); Steuerventil, Kraftstofffluss (DRIVe); Luftmassenmesser (DRIVe); Turbo-Steuermotor (DRIVe).	10
33	Vakuumpumpe (Benzin 5 Zylinder); Relaisspule; Relais, Vakuumpumpe (Benzin 5 Zylinder); Motorsteuergerät (Diesel 5 Zylinder); Beheizter Kraftstofffilter (DRIVe).	20
34	Zündspulen (Benzin); Druckschalter; Klimaanlage (5 Zylinder); Steuergerät, Glühkerzen (Diesel 5 Zylinder); EGR-Emissionskontrollsystem (Diesel 5 Zylinder); Kraftstoffpumpe (DRIVe); Lambdasonde (DRIVe); Motorsteuergerät (Start / Stopp); Relaisspulen; Start / Stopp Relais.	10
35	Relaisspule; Klimaanlage; PTC-Element; Ölabscheider (Benzin 5 Zylinder); Luftstromsensor (Benzin 5 Zylinder); Turbolader-Steuerventil (Benzin 5 Zylinder); Magnetventile; Variable Ventilsteuerung (Benzin 5 Zylinder); Einspritzdüsen (Benzin 2,0 l); EVAP-Ventil (Benzin 2,0 l); Ventil, Luft-Kraftstoff-Gemisch (Benzin 2,0 l); Steuerventil, Kraftstoffdruck (Diesel 5 Zylinder); Motorsteuergerät (Diesel 5 Zylinder); EGR-Motor (DRIVe).	15
36	Motorsteuergerät (Benzin, DRIVe); Gaspedalstellungssensor (Diesel 5 Zylinder); Lambdasonden (Diesel 5 Zylinder).	10

DRIVe Start / Stopp *

Nummer	Beschreibung	Ampere [A]
11 M / 1	Motorraum, elektrischer Verteiler	125
11 M / 2	Sensor, Batterieüberwachung	15
25	Elektronisches Zentralmodul (CEM) (Referenzspannung der Backup-Batterie), Dieselmotor	10

Sicherungskasten in der Kabine

Der Sicherungskasten in der Kabine befindet sich unter dem Fahrgastraum.

Nummer	Beschreibung	Ampere [A]
37	Nicht verwendet	–
38	Nicht verwendet	–
39	Nicht verwendet	–
40	Nicht verwendet	–
41	Nicht verwendet	–
42	Nicht verwendet	–
43	Telematik *; Audiosystem, RTI *; Bluetooth *.	15
44	SRS-System; Motorsteuergerät (5 Zylinder, DRIVe)	10
45	Steckdose, Kabine	15
46	Kabine, Fahrgastraum und zusätzliche Beleuchtung	5
47	Innenbeleuchtung; Garagentoröffner mit Fernbedienung *.	5
48	Scheibenwischer	15
49	SRS-System	10
50	Reserve	–
51	PTC-Element; Lufterhitzer *; Relaisspule; Relais, beheizter Kraftstofffilter (Diesel 5 Zylinder); AWD.	10
52	Getriebesteuergerät; ABS-System.	5
53	Servodruck	10
54	Parkassistent *; Xenonlicht *.	10
55	Keyless-Steuergerät *	20
56	Fernbedienungsempfänger; Sirene *.	10
57	Datenanschluss (DLC); Bremslichtschalter.	15
58	Rechtes Abblendlicht; Relaisspule; Relais, Zusatzleuchten *.	7,5
59	Linkes Abblendlicht	7,5
60	Sitzheizung (Fahrerseite)	15

61	Sitzheizung (Beifahrerseite)	15
62	Panoramadach *	–
63	Stromversorgung für hintere rechte Tür	20
64	Reserve	5
65	Audio; Infotainment.	5
66	Audiosystem; Infotainment; Klimaanlage.	10
67	Reserve	–
68	Tempomat	5
69	Klimaanlage; Regensensor; BLIS-Tasten *; Parkassistent *; DRIVe.	5
70	Reserve	–
71	Reserve	–
72	Reserve	–
73	Panoramadach *; Innenbeleuchtung Dachkonsole; Sicherheitsgurt-Erinnerung, hinten; Abblendung, Innenspiegel *.	5
74	Kraftstoffpumpe	15
75	Reserve	–
76	Reserve	–
77	Elektrische Steckdose im Laderaum; Steuergerät, Zubehör *	15
78	Reserve	–
79	Rückfahrscheinwerfer; Abblendung, Innenspiegel (Signal).	5
80	Reserve	–
81	Stromversorgung für hintere linke Tür	20
82	Stromversorgung für vordere rechte Tür	25
83	Stromversorgung für vordere linke Tür	25
84	Elektrischer Sitz, Beifahrer	25
85	Elektrischer Sitz, Fahrer	25
86	Innenbeleuchtung; Laderaumbeleuchtung; Elektrische Sitze; Kraftstoffstandanzeige (2,0F).	5

Über den Volvo S40 (2001-2012)

Der Volvo S40, hergestellt zwischen 2001 und 2012, ist ein kompaktes Fahrzeug, das sich durch ein elegantes Design und ein hohes Maß an Sicherheit auszeichnet, was typisch für die Marke Volvo ist. Dieses Modell war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die zuverlässige Leistung und effizienten Kraftstoffverbrauch boten. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Der Volvo S40 ist bekannt für seine robuste Konstruktion und fortschrittlichen Sicherheitsmerkmale, was ihn zu einer idealen Wahl für diejenigen macht, die ein zuverlässiges und sicheres Fahrzeug suchen.

Sicherungskastenbelegung Volvo S40

Diese Seite zeigt die Sicherungskastenbelegung für den Volvo S40, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der Elektronik in Ihrem Volvo S40 zu gewährleisten.
