Volvo FM – Sicherungskasten

Volvo FM – Sicherungskasten-Diagramm

Hauptsicherungen

Die Hauptsicherungen befinden sich im Hauptsicherungskasten im Batteriekasten am Rahmen.

Nr. Ampere [A] Beschreibung
1 125 Heizung
2 200 Hydraulischer Wagenheber;

Ausrüstung.

3 125 Taxi
4 40 Sekundäre Beleuchtungsversorgung



Im Relais- und Sicherungskasten

Die Sicherungen in der Stromverteilungseinheit sind vom Typ „a lama“, es werden zwei verschiedene Typen verwendet.

Sicherungen a lama

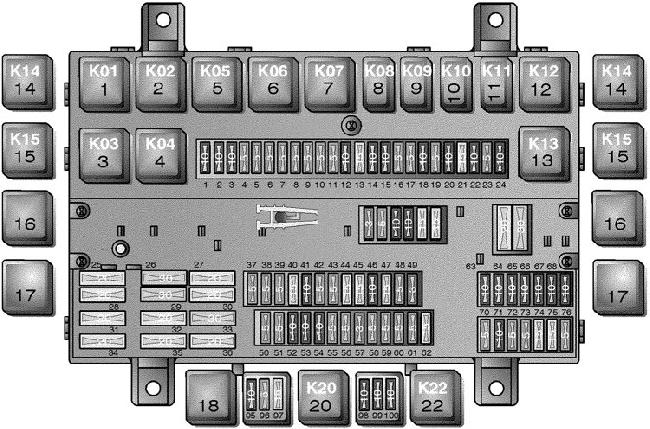

Zwei verschiedene Typen von Flachsicherungen in der Stromverteilungseinheit.

Nr. Beschreibung Ampere [A]
F1 TPM 10
F2 Beleuchtung, Gepäckraum 10
F3 Ladelampe, Sattelbeleuchtung 10
F4 Elektrisch verstellbarer Stuhl;

Kipppumpe der Kabine;

Lade- und Sattelbeleuchtung.

5
F5 Instrumententafel (Kl. 30) 5
F6 Lufttrockner 5
F7 Fahrzeugsteuereinheit;

Elektronische Wegfahrsperre.

5
F8 Instrumententafel, TPM 5
F9 Durchflussblockierung, Bereichsblockierung (im Getriebe) 5
F10 NOx-Sensor;

Mautgebühr.

5
F11 Schalthebel der Steuereinheit 5
F12 Getriebe-/Retarder-Steuereinheit 10
F13 Scheibenwischer 15
F14 Zigarettenanzünder, Lampenfach, Mittelteil 10
F15 Wasserabscheider;

Kraftstofffilterheizung;

Wasserablassventil.

10
F 16 Differentialsperre;

Nebenabtrieb.

5
F17 Steuereinheit für Außenbeleuchtung 5
F18 Hupe;

Elektromagnetisches Ventil für Drucklufthupe.

10
F19 Klimaanlage;

Gateway FMS.

5
F20 Zentralverriegelung;

Standheizung.

10
F21 Lüfter;

Klimaanlage.

15
F22 Willkommensbeleuchtung 10
F23 Luftfederung 5
F24 Lufttrockner;

ADR-Standheizung;

Beheizte Rückspiegel.

10
F25 Stromversorgung, Anhänger ABS/EBS 20
F26 Sicherungskasten Karosserie 30
F27 Elektrisches Fenster links;

Beheizte Rückspiegel.

20
F28 ABS/EBS 20
F29 Kaffeemaschine 30
F30 Elektrische Fenster rechts 20
F31 Hauptsicherung für Sicherungen 95–97 20
F32 Klimaanlage 20
F33 Elektrische Kabinenkippung 30
F34 Verstärker 30
F35 Elektrisch verstellbarer Sitz 20
F36 Rückfahrlichtkreis, Anhänger 15
F37 Telefon, Dynafleet 5
F38 Einstiegsleuchten 5
F39 Elektrisch verstellbare Rückspiegel 5
F40 Motorsteuereinheit 15
Leggere  Volvo V40 I (1995-2004) – Batterien
F41 Elektromagnetische Ventile im Motorraum;

Elektrische Kraftstoffpumpe.

10
F42 Motorvorwärmrelais;

Elektrisch gesteuerter Kühlerventilator.

5
F43 Steuereinheit des Karosserieherstellers BBM 5
F44 Spannungswandler für Radio-/12-V-Steckdose 15
F45 Spannungswandler für 12-V-Steckdose 15
F46 Drehwarnleuchte 15
F47 ACC 5
F48 ABS/EBS;

EBS-Schalter.

5
F49 Luftfederung/A-Ride 3
F50 Telefon 5
F51 Hydraulisch betätigte Achse 5
F52 Lufteinlassheizung;

Relais-Überlastposition des Radios.

10
F53 Leuchtzeichen auf dem Dach 10
F54 Dynafleet, FMS-Gateway 10
F55 Airbag;

Sicherheitsgurtstraffer.

5
F56 Frei 5
F57 Getriebehebel/Retarder-Steuereinheit 3
F58 D+ Relais Kurzschluss, nur ADR 5
F59 Rückfahrkamera, Dynafleet 5
F60 Hydraulisch betätigte Achse 5
F61 Diebstahlwarnanlage, Volvo-Anschluss (SAM);

Rückspiegelglas, Japan.

5
F62 Frei 15
F63 Alkoholsystem 10
F64 Mautsystem 10
F65 Zentralschmierung 10
F66 Schiebedach 10
F67 Deckenleuchten, Leselampen 10
F68 Kühlschrank 10
F69 12 V Ausgang 10
F70 ABS/EBS, Anhänger (Kl. 15) 5
F71 Zusatzausstattung 10
F72 Niveauregulierungssystem, Scheinwerfer 5
F73 Hydraulisch betätigte Achse 5
F74 Scheinwerfer-Spritzsystem (Hochdruck) 15
F75 Elektrisch beheizte Sitze 15
F76 Relais Kurzschluss ADR D+;

Lüfter-Instrumententafel.

5
F77 Am Armaturenbrett, 24 V Steckdose 10
F78 24 V Steckdose, neben dem Sandwich 10
F79 12 V für Fernseher 10
F95 Zentralverriegelung 10
F96 Diebstahlwarnanlage 5
F97 Standheizung 15

LCM-Sicherungen

Nummer Beschreibung Ampere [A]
1 Anhänger-Blinkleuchten;

Bremsleuchten und Abblendlicht, rechte Seite;

Rückfahrlichter;

Hintere Bremsleuchten.

25
2 Fernlichtscheinwerfer links;

Nebelscheinwerfer;

Warnleuchte;

Warnsignal.

25
3 Anhänger-Bremsleuchten und hintere Blinker, linke Seite;

Fernlicht rechte Seite.

25
4 Anhänger-Bremsleuchten und hintere Blinker, rechte Seite;

Bremsleuchte linke Seite.

25
5 Anhänger-Rückfahrlichter;

Vordere Bremsleuchten rechts;

Abblendlicht und Anhänger-Blinker, linke Seite.

25
6 Anhänger-Bremsleuchten und vordere Bremsleuchten, linke Seite;

Vordere Blinker.

25



Sicherungen im Batteriekasten

Nummer Beschreibung Ampere [A]
1 Tachograph 5
2 Hauptsicherungen F95–F97 20
3 AdBlue-System 20

Für Ausstattung

56 X. Sicherungen für Ausstattung

Nr Beschreibung Ampere [A]
1 Kl.30, B+ 15
2 Kl.30, B+ 15
3 Kl.15, Fahrposition 15
4 Kl.15, Fahrposition 15
5 Kl.61, Generator 10
6 Frei 10
Leggere  Volvo S80 I (1998-2006) – Batterien

56 P. Sicherungen für Ausstattung (Optionen)

Nr. Beschreibung Ampere [A]
1 Kl.30, B+ 15
2 Kl.30, B+ 15
3 Kl.30, B+ 15
4 Kl.30, B+ 15
5 Frei 10
6 Frei 10

Relais für Ausstattung vor dem Beifahrersitz

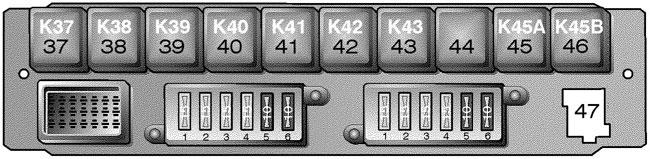

Relais für die vorderen Blinker, vor dem Beifahrersitz positioniert.

Nr Beschreibung
37 Bremslicht
38 Druckauswahl, Kippanhänger
39 Leer, für Ausstattung
40 Leer, für Ausstattung
41 Leer, für Ausstattung
42 Scheinwerfer
43 Externer Motorstart
44 Rückfahrlicht
45 Bremsaktivierung (Rückfahrsperre)
46 Leer, für Ausstattung
47 Leer, für Ausstattung

Über Volvo FM

Der Volvo FM ist ein flexibler und leistungsstarker Lkw, der für seine Zuverlässigkeit und Effizienz bei verschiedenen Transportaufgaben beliebt ist. Dieses Modell wurde entwickelt, um hervorragenden Fahrerkomfort und gleichzeitig ein hohes Maß an Sicherheit zu bieten. Der Volvo FM bietet verschiedene Motoroptionen, darunter sparsame Dieselvarianten, die für ihren geringen Kraftstoffverbrauch und ihre hohe Leistung bekannt sind. Dank seiner modularen Bauweise ist dieses Modell ideal für eine Vielzahl von Anwendungen, vom Regionalverkehr bis zum Fernverkehr. Der Innenraum ist ergonomisch gestaltet, was eine komfortable und effiziente Arbeitsumgebung für den Fahrer gewährleistet.

Sicherungskasten-Diagramm Volvo FM

Diese Seite zeigt das Sicherungskasten-Diagramm für das Modell Volvo FM, das für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise in der Fahrerkabine und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Komponenten im Fahrzeug zu gewährleisten.
