Volvo 960 (1993-1997) – Sicherungskasten

Volvo 960 (1993-1994) – Sicherungskastenbelegung

Baujahr: 1993, 1994.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo 960 (1993-1994) ist die Sicherung 19 im Sicherungskasten des Motorraums.

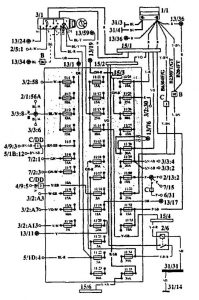

Sicherungskasten

Nr.	Beschreibung
1/1	Batterie
2/1	Scheinwerferrelais
2/5	Relais – Sicherheitsgurt-Warnung.
2/6	Umgehungsrelais 151
2/13	Motorrelais; LH-Jetronic.
3/1	Zündschloss
3/2	Lichtschalter
3/3	Abblend- und Fernlichtschalter
4/9	SRS-Kollisionssensor
5 /1D	4-poliger Stecker im Kombigerät.
5 /1B	12-poliger Stecker im Kombigerät.
6/31	Kraftstoffpumpe
7/2	Vordere Glühlampenfehlerüberwachung
11 /1-35	Sicherungen
13/1	Verteilungspunkt X-Versorgung im Armaturenbrettkabelbaum.
13/11	Verteilungspunkt X-Versorgung im Armaturenbrettkabelbaum.
13/17	Verteilungspunkt X-Versorgung im Armaturenbrettkabelbaum.

13/19	Verteilungspunkt in der 30er-Versorgung im Kabelbaum des Kombiinstruments.
13/24	Verteilungspunkt in der 50er-Versorgung im Kabelbaum des Kombiinstruments.
13/34	Verteilungspunkt X-Versorgung im Radlaufkabelbaum (B240FT, B230FT/GT).
13/36	Verteilungspunkt X-Versorgung im 30er-Kabelbaum im Radlauf.
13/59	Verteilungspunkt 151 im Kabelbaum des Armaturenbretts.
13/76	Verteilungspunkt 30-Versorgung im Kabelbaum des Kombiinstruments.
15/1	Pluspol
15/2	Sicherung 30 im Relais
15/3	Sicherung 30 im Sicherungskasten
15/4	Sicherung 151 im Relaismodul
15/6	Sicherung 30 im Relaismodul.
31/3	Massepunkt – Armaturenbrett
31/4	Massepunkt – Motor
31/14	Massepunkt am Relaismodul.
31/31	Masseanschluss im Relaismodul.
B	Anschluss, linke A-Säule.
C	Stecker, rechte A-Säule.
D	Stecker am Relais

Nr.	Beschreibung
1	Standlicht links
2	Kennzeichenbeleuchtung
3	Standlicht rechts
4	Scheinwerfer mit Abblendlicht – links
5	Scheinwerfer mit Abblendlicht – rechts
6	SRS-Test, Abblendlicht – links, Kabellänge, Kontrolle – links
7	Abblendlicht links; Längenkontrolle rechts
8	Nebelscheinwerfer vorne
9	Nebelschlussleuchte
10	Beleuchtung der Blinker und Bedienelemente
11	Rückfahrlichtbeleuchtung; Blinker; Tempomat.
12	DIMM-DIP; Getriebesperre (Automatikgetriebe).
13	Beheizbare Heckscheibe; Beheizbare Außenspiegel.
14	Sicherung 15 im Relais; Glühlampenfehlerüberwachung, hinten; Abgastemperatursensor; Überlastung; Elektrische Fensterheber; Elektrisches Schiebedach; Sicherheitsgurt-Erinnerung; Umgehungsrelais 151.
15	Reserve
16	Sitzheizung
17	Reserve (Zubehör)

18	Radio
19	ECC-Klimaanlage; Elektrische Spiegel; Heckscheibenwischer/-waschanlage; Elektrische Sitze; Zigarettenanzünder.
20	Hupe; Frontscheibenwischer/-waschanlage; Scheinwerferwischer/-waschanlage.
21	Zündkerze, Diesel; Programmauswahl (AW30-43); Diagnosestecker; Elektrischer Kühlerventilator; AGR-Ventil.
22	ABS (transparenter Schutz gegen Überspannungen).
23	Stromversorgung für Steuergerät: Automatikgetriebe AW30-43; Motor, Zündspulenrelais.
24	Motronic-Steuergerät, Aw30-43-Steuergerät.
25	Warnblinkanlage; Zentralverriegelung.
26	Sicherung 30 im Sicherungskasten; Uhr; Innenbeleuchtung; Beleuchtung der Warnleuchten für offene Türen; Beleuchtung der Kosmetikspiegel; Kofferraumbeleuchtung; Leseleuchten.
27	Bremslichter; Getriebesperre (Automatikgetriebe).
28	ECC-Heizungsgebläse; ECC-Klimaanlage.
29	Leistungsreihe, Anhänger
30	Kraftstoffpumpe; Lambdasonde.
31	Kraftstoffeinspritzung; Kraftstoffpumpe; Zündsystem.
32	Radioverstärker
33	Radio
34	Elektrische Fensterheber; Elektrisches Schiebedach.
35	Elektrische Sitze

Volvo 960 (1995-1997) – Sicherungskastenbelegung

Baujahr: 1995, 1996, 1997

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo 960 (1995-1997) ist die Sicherung 10 im Sicherungskasten im Innenraum.

Sicherungskasten

Die Sicherungen befinden sich an drei verschiedenen Stellen im Auto:

Die Sicherungen im Hauptsicherungskasten (11A) schützen das gesamte elektrische System.

Die Sicherungen im Relais-/Sicherungskasten (11B) schützen elektrische Funktionen und Komponenten im Motorraum.

Der Sicherungskasten im Innenraum (11C) enthält Sicherungen, die verschiedene Funktionen im Auto schützen.

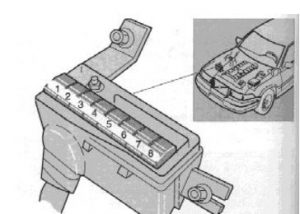

Hauptsicherungskasten (Kasten 11A), in der Nähe der Batterie

Position	Beschreibung	Ampere [A]
1	Sicherungen 11 C / 1-1 1 C / 4, Überlastrelais X +	50
2	Sicherungen 11C / 13-11C / 18, automatische Sicherung, 11 CICB 1, Relais Nebelscheinwerfer	50
3	Überlastrelais 151+	50
4	Sicherung 11811, Sicherungen 11812-11817 (über das Hauptrelais des Kraftstoffeinspritzsystems)	50
5	ABS-Modulator	50
6	Sicherungen 118116-118118, Anlasserrelais, Luftpumpenrelais	50
7	Kühlerlüfterrelais (FC)	50
8	Standlichtrelais, Parklichter, Hauptrelais mit Glühlampenfehlerwarnsensor	50

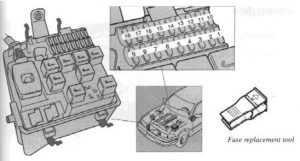

Sicherungskasten / Relais (Kasten B)

Position	Beschreibung	Ampere [A]
1	Motorsteuergerät (ECM), Startschalter, AW30-40 / 43 Steuergerät	5
2	Klimaanlagenrelais	5
3	Beheizte Lambdasonden (H02S), Relais der Sekundärlufteinspritzpumpe (PAIR), Magnetventil des Sekundärlufteinspritzsystems, EVAP-Ventil, EVAP-Absorber-Sperrventil	15
4	Kraftstoffpumpenrelais	15
5	Einspritzdüsen, Luftmassenmesser (MAF), Leerlaufluftregelventil (lAC), Motorsteuergerät (ECM)	15
6	AW30-40 / 43 Steuergerät	15
7	Zündspulen	25
8	Nebelscheinwerfer vorne	25
9	Reserve	–
10	Parklichter, Kennzeichenbeleuchtung, Anhängerkupplung, Nebelscheinwerferrelais vorne	15
11	Parklichter, Anhängerkupplung	15
12	Linker Abblendlichtscheinwerfer, Nebelscheinwerferrelais vorne (Japan)	15
13	Rechter Abblendlichtscheinwerfer, Straßenwarnlicht, Zubehör	15
14	Linkes Abblendlicht	15
15	Rechtes Abblendlicht	15
16	Klimaanlagen-Magnetkupplung (A/C)	15
17	Hupe	15
18	Zubehör	–

Relais	Beschreibung
A	Pumpe für gepulste Sekundärlufteinspritzung (PAIR) (2/53)
B	Reserve
C	Hauptrelais des Kraftstoffeinspritzsystems (2132)
D	Reserve
E	Reserve
F	NC (2/22)
G	Nebelscheinwerfer vorne (212)
H	Reserve
J	Zündspulen (2/46)
K	Anlassermotor (2/35)
L	Dimmer-/Dip-Relais (213)
M	Parklichter (2/61)
N	Hupe (2/17)
2/1	Scheinwerferrelais
2/11	Kühlerlüfterrelais (FC)
2/16	Intermittierendes Heckklappenwischerrelais
2/20	Fensterheber mit automatischem Abschaltrelais

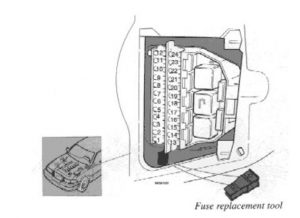

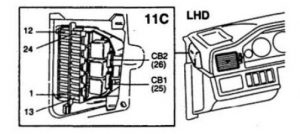

Sicherungskasten im Innenraum (Sicherungskasten 11C)

Position	Beschreibung		[A]
1	Außenspiegel	30+	25 (30)
2	Diebstahlwarnanlage, Zentralverriegelung	30+	20
3	Bremslichter (Bremsen), Lichtschalter	30+	15
4	Zündschalter, elektronische Startunterbrechung (Wegfahrsperre)	30+	10
5	Reserve	X +	–
6	Frontscheibenwischer, Scheinwerferwischer, Hom-Relais	X +	25
7	Klimaanlage	X +	20
8	Elektrisch verstellbarer Beifahrersitz, elektrische Spiegel, Heckklappenwischer/-waschanlage, Instrumenten- und Bedienfeldbeleuchtung, Außensensor tel11l, Temperatursensor	X +	15
9	Radio	X +	15
10	Scheinwerferhöhenverstellung, Zigarettenanzünder, Zubehör	X +	15
11	Zentralverriegelungsrelais, verzögerte Innenbeleuchtung (40), AWJ0.40/43 Fahrmoduswähler, elektronische Startbremse (Wegfahrsperre), Getriebewählhebelpositionsanzeige (S90N90), Alarmsirene	15A +	5

12	ABS	15A +	5
13	Uhr, Zusatzbeleuchtung, Handschuhfach, Warnleuchten für offene Türen, Motorraumbeleuchtung, Kosmetikspiegelbeleuchtung, Glasbruchsensor	30+	10
14	Diebstahlwarnanlage Zentralverriegelung mit Fernbedienung, Datenverbindungskabel (DLC), Alarmsirene	30+	10
15	Antennenversorgung, Scheinwerfer, Blinklicht auf der Straße, Anhängerkupplung	30+	20
16	Zubehör		20
17	Blinker, Warnblinkanlage, Diebstahlsicherung, Zentralverriegelung mit Fernbedienung	30+	20
18	Radio, CD-Wechsler	30+	15
19	Rückfahrlichtlampe (Rückwärtsgang), Blinker, Tempomat, Relais für Abblendlicht (DIM · DIP)	15l +	15
20	Lichtschalter	15l +	15
21	Sicherheitsgurt-Erinnerung, Getriebesperre, Sensor für hintere Glühlampenfehlerwarnung, Anhängerkupplung, Abgastemperatursensor	15l +	5
22	Sitzheizung links	15l +	15
23	Sitzheizung rechts	15l +	15
24	Rücklicht	15l +	5

Automatische Sicherungen 11C

Position	Beschreibung		[A]
CB1	Elektrische Sitze	30+	30
CB2	Elektrische Fensterheber, Sonnenblende	15l +	30

Über den Volvo 960 (1993-1997)

Der Volvo 960, der zwischen 1993 und 1997 hergestellt wurde, ist bekannt für seine Zuverlässigkeit und seinen Komfort. Dieses Modell gehört zur oberen Mittelklasse und bietet einen geräumigen Innenraum mit hochwertigen Materialien. Der Volvo 960 war mit Reihensechszylindermotoren ausgestattet, die eine gleichmäßige Leistung und gute Fahrdynamik boten. Zu den häufigsten Motorisierungen gehörten Benzinmotoren mit 2,5 und 3,0 Litern Hubraum. Darüber hinaus war das Modell 960 auch für seine Sicherheitsmerkmale bekannt, die damals überdurchschnittlich waren, wie zum Beispiel ABS und Airbags für Fahrer und Beifahrer.

Sicherungskastenbelegung Volvo 960

Diese Seite zeigt die Sicherungskastenbelegung für den Volvo 960, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Fahrgastraum, genauer gesagt unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Stromstärke und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Die Sicherungskastenbelegung hilft, die richtigen Sicherungen zu identifizieren und stellt sicher, dass alle elektrischen Komponenten zuverlässig funktionieren.
