Volvo C30 (2006-2013) – Sicherungskasten

Volvo C30 (2006-2008) – Sicherungskasten-Diagramm

Baujahr: 2006, 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C30 (2006-2008) ist Sicherung 45 im Sicherungskasten im Innenraum.

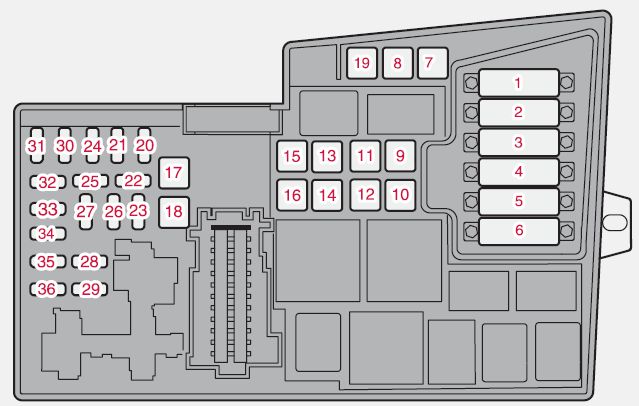

Sicherungskasten im Motorraum:

Sicherungen 1–6 Typ „Midi-Sicherung“.

Sicherungen 7–18 Typ „JCASE“.

Sicherungen 19–36 Typ „Mini-Sicherung“.

Nummer	Ampere [A]	Beschreibung
1	50	Kühlerlüfter
2)	80	Servolenkung (nicht zutreffend für 1,6 l Motor).
3)	60	Stromversorgung zum Sicherungskasten im Innenraum.
4	60	Stromversorgung zum Sicherungskasten im Innenraum.
5	80	Klimaanlagenelement; Zusätzlicher PTC-Heizer (Option)
6	60	Glühkerzen (4 Zylinder, Diesel).
	70	Glühkerzen (5 Zylinder, Diesel).
7	30	ABS-Pumpe
8	20	ABS-Ventile
9	30	Motorfunktionen
10	40	Gebläse
11	20	Scheinwerferwaschanlage
12	30	Stromversorgung beheizbare Heckscheibe
13	30	Anlasserrelais
14	40	Anhängerverkabelung
15	–
16	30	Stromversorgung für Audio-Navigationssystem
17	30	Scheibenwischer

18	40	Stromversorgung zum Sicherungskasten im Innenraum.
19	–
20	15	Hupe
21	20	Kraftstoffbetriebene Zusatzheizung; Kabinenheizung.
22	–
23	10	Motorsteuergerät ECM (Benzin 5 Zylinder); Getriebe (TCM).
24	20	Beheizter Kraftstofffilter; PTC-Abscheider (Diesel 5 Zylinder).
25	15
26	15	Zündschlüssel
27	10	Klimakompressor
28	–
29	15	Frontscheinwerfer mit Nebelscheinwerfern
30	3)	Motorsteuergerät ECM (Benzin 1,6 l, Diesel 2,0 l).
31	10	Spannungsregler, Lichtmaschine 4 Zylinder
32	10	Einspritzdüsen (Benzin 5 Zylinder); Lambdasonde (Benzin 4 Zylinder); Ladeluftkühler (4 Zylinder Diesel); Luftmassenmesser und Turbosteuerung (5 Zylinder Diesel).
33	20	Lambdasonde und Vakuumpumpe (Benzin 5 Zylinder); Motorsteuergerät (5 Zylinder Diesel); Kraftstofffilterheizung (4 Zylinder Diesel).
34	10	Zündspulen (Benzin); Einspritzdüsen (Benzin 1,6 l); Kraftstoffpumpe (4 Zylinder Diesel); Druckschalter, Klimaanlage (5 Zylinder); Glühkerzen und EGR-Emissionskontrolle (5 Zylinder Diesel).
35	15	Motorsensoren für Ventile; Relaisspulen; PTC-Element für Klimaanlage; Ölfalle (Benzin 5 Zylinder); Motorsteuergerät ECM (5 Zylinder Diesel); Einspritzdüsen (Benzin 1,8 / 2,0 l); Masse MAF Luftmassenmesser (Benzin 5 Zylinder, 4 Zylinder Diesel); Turbosteuerung (4 Zylinder Diesel); Druckschalter Servolenkung; Steuerungssystem (Benzin 1,6 l); EGR-Emissionskontrolle (4 Zylinder Diesel);
36	10	Motorsteuergerät ECM (nicht 5 Zylinder Diesel); Gaspedalstellungssensor; Lambdasonde (5 Zylinder Diesel).

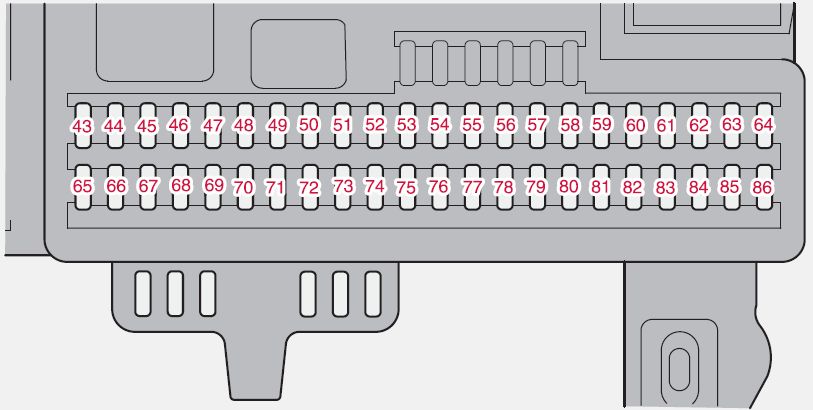

Sicherungskasten im Innenraum

Die Sicherungen befinden sich unter der Schublade.

Nummer	Ampere [A]	Beschreibung
37	–
38	–
39	–
40	–
41	–
42	–
43	15	Telefon; Audiosystem; RTI (Option).
44	10	SRS-System; Motorsteuergerät ECM (5 Zylinder).
45	15	Steckdose
46	5	Kabine; Steckdosenbeleuchtung und Zusatzbeleuchtung.
47	5	Innenbeleuchtung
48	15	Heckscheibenwischer
49	10	SRS-System
50	–
51	10	Zusätzliche Kabinenheizung; Kraftstofffilterrelais; Heizung.
52	5	Getriebesteuergerät (TCM); ABS-System.
53	10	Servolenkung
54	10	Einparkhilfe; Bi-Xenon (Option).
55	20	Schlüsselloses Steuergerät
56	10	Fernbedienungssteuergerät; Signalsteuergerät.
57	15	Datenanschluss (DLC); Bremslichtschalter.
58	7,5	Rechte Frontscheinwerfer; Relaiswicklung Zusatzscheinwerfer.
59	7,5	Linke Frontscheinwerfer
60	15	Sitzheizung (Fahrerseite).

61	15	Sitzheizung (Beifahrerseite).
62	20	Schiebedach
63	–
64	5	RTI (Option)
65	5	Audio-Navigationssystem
66	10	Audio-Navigationssystem-Steuergerät (ICM); Klimaanlagensteuerung.
67	–
68	5	Geschwindigkeitsregelung
69	5	Klimaanlage, Regensensor, BLIS-Taste
70	–
71	–
72	–
73	5	Schiebedach, obere Konsole Innenbeleuchtung (OHC); Erinnerung an das Anlegen der hinteren Sicherheitsgurte; Automatisch abblendender Rückspiegel.
74	15	Kraftstoffpumpenrelais
75	–
76	–
77	–
78	–
79	5	Rückfahrlicht
80	–
81	–
82	25	Stromversorgung Vordertür rechts
83	25	Stromversorgung Vordertür links
84	25	Elektrischer Beifahrersitz
85	25	Elektrischer Fahrersitz
86	5	Innenbeleuchtung; Kofferraumbeleuchtung; Elektrische Sitze; Kraftstoffstandanzeige (1.8F).

Volvo C30 (2009) – Sicherungskasten-Diagramm

Baujahr: 2009.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C30 (2009) ist Sicherung 45 im Sicherungskasten.

Sicherungskasten im Motorraum

Die Sicherungen 1–18 sind Relais/Schalter.

Nr.	Ampere [A]	Beschreibung
1	50	Kühlmittelgebläse (Kühler)
2)	80	Servolenkung
3)	60	Stromversorgung zum Sicherungskasten im Fahrgastraum
4	60	Stromversorgung zum Sicherungskasten im Fahrgastraum
5	80	Element, Klimaanlage
6	–	Leer
7	30	ABS-Pumpe
8	20	ABS-Ventile
9	30	Motorfunktionen
10	40	Gebläse der Heizungsanlage
11	20	Scheinwerfer-Spritzanlage
12	30	Stromversorgung für beheizbare Heckscheibe
13	30	Anlasserrelais
14	40	Anhängerkupplung (Sonderausstattung)
15	–	Leer
16	30	Kanal für Audiosystem
17	30	Bürsten

18	40	Stromversorgung zum Sicherungskasten im Fahrgastraum
19	–	Leer
20	15	Hupe
21	–	Leer
22	–	Leer
23	10	Motorsteuergerät (ECM), Getriebesteuergerät (TCM)
24	–	Leer
25	–	Leer
26	15	Zündung
27	10	Klimakompressor
28	–	Leer
29	15	Nebelscheinwerfer vorne (Option)
30	–	Leer
31	–	Leer
32	10	Kraftstoffeinspritzdüsen
33	20	Beheizte Lambdasonden; Vakuumpumpe.
34	10	Zündspulen; Drucksensor der Klimaanlage
35	15	Motorsensorventile; Klimaanlagenrelais; Relaisspule; PTC-Element Ölfalle; Tank; Luftmassenmesser.
36	10	Motorsteuergerät (ECM); Drosselklappensensor.

Sicherungskasten im Fahrgastraum

Die Sicherungen befinden sich unter dem Fahrgastraum.

Nr	Ampere [A]	Beschreibung
37	–	Leer
38	–	Leer
39	–	Leer
40	–	Leer
41	–	Leer
42	–	Leer
43	15	Audiosystem; Volvo Navigationssystem (Option)
44	10	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.
45	15	12 V Steckdose im Fond
46	5	Beleuchtung: Handschuhfach, Armaturenbrett, Fußraum.
47	5	Innenbeleuchtung
48	15	Scheibenwischer; Heckklappen-Spritzanlage.
49	10	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS).
50	–	Leer
51	10	Kraftstofffilterrelais
52	5	Getriebesteuergerät (TCM); ABS.
53	10	Servolenkung
54	10	Einparkhilfe (Option); Bi-Xenon-Scheinwerfer (Option).
55	20	Leer
56	10	Fernbedienungsmodul des Volvo Navigationssystems (Option); Sirenen-Warnsteuergerät.
57	15	Integrierte Diagnosebuchse; Bremslichtschalter.
58	7,5	Relais für rechte Fernscheinwerfer, Zusatzscheinwerfer.
59	7,5	Linker Fernscheinwerfer
60	15	Beheizter Fahrersitz (Option)

61	15	Beheizter Beifahrersitz (Option)
62	20	Schiebedach (Option)
63	–	Leer
64	5	Audiosystem; Volvo Navigationssystem (Option).
65	5	Verstärkersystem
66	10	Audiosystem-Steuergerät (ICM); Heizungssystem.
67	–	Leer
68	5	Tempomat
69	5	Heizungssystem; Regensensor (Option); BLIS-Taste (Option).
70	–	Leer
71	–	Leer
72	–	Leer
73	5	Schiebedach; Vordere Deckenbeleuchtung; Automatisch abblendender Spiegel, Sicherheitsgurt-Erinnerung.
74	15	Kraftstoffpumpenrelais
75	–	Leer
76	–	Leer
77	–	Leer
78	–	Leer
79	5	Notbeleuchtung
80	–	Leer
81	–	Leer
82	25	Fenstersteuerung – Beifahrertür vorne.
83	25	Elektrisch betätigtes Fenster und Türschloss – Fahrertür vorne.
84	25	Elektrischer Beifahrersitz
85	25	Elektrischer Fahrersitz
86	5	Relais Innenbeleuchtung; Kofferraumbeleuchtung; Elektrische Sitze.

Volvo C30 (2010-2013) – Sicherungskasten-Diagramm

Baujahr: 2010, 2011, 2012, 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C30 (2010-2013) ist Sicherung 30 im Sicherungskasten des Motorraums.

Sicherungskasten im Motorraum

Die Sicherungen 1–18 sind Relais / automatische Schalter.

Nr.	Ampere [A]	Beschreibung
1	50	Kühlgebläse (Kühler)
2	80	Servolenkung
3	60	Stromversorgung für den Sicherungskasten im Fahrgastraum
4	60	Stromversorgung für den Sicherungskasten im Fahrgastraum
5	80	Element, Klimaanlage
6	–	Nicht verwendet
7	30	ABS-Pumpe
8	20	ABS-Ventile
9	30	Motorfunktionen
10	40	Gebläse der Klimaanlage
11	20	Scheinwerferwaschanlage
12	30	Stromversorgung für beheizbare Heckscheibe
13	30	Anlasserrelais
14	40	Anhängeranschluss (Zubehör)
15	–	Nicht in Gebrauch
16	30	Stromversorgung für Audiosystem
17	30	Blinken

18	40	Stromversorgung für den Sicherungskasten im Fahrgastraum
19	–	Nicht verwendet
20	15	Hupe
21	–	Nicht verwendet
22	–	Nicht verwendet
23	10	Motorsteuergerät (ECM); Getriebesteuergerät (TCM).
24	–	Nicht verwendet
25	–	Nicht verwendet
26	15	Zündschlüssel
27	10	Klimakompressor
28	–	Nicht verwendet
29	15	Nebelscheinwerfer vorne*
30	–	Nicht verwendet
31	–	Nicht verwendet
32	10	Kraftstoffeinspritzdüsen
33	20	Beheizte Lambdasonde; Vakuumpumpe.
34	10	Zündspulen; Drucksensor der Klimaanlage
35	15	Motorsensorventile; Klimaanlagenrelais; Relaisspule; PTC-Element Ölfalle; Tank; Luftmassenmesser.
36	10	Motorsteuergerät (ECM); Drosselklappensensor.

Sicherungskasten im Fahrgastraum

Die Sicherungen befinden sich unter dem Handschuhfach.

Nr.	Ampere [A]	Beschreibung
37	–	Wird nicht verwendet
38	–	Wird nicht verwendet
39	–	Wird nicht verwendet
40	–	Wird nicht verwendet
41	–	Wird nicht verwendet
42	–	Wird nicht verwendet
43	15	Audiosystem; Volvo Navigationssystem*.
44	10	Zusätzliches Rückhaltesystem (SRS); Motorsteuergerät.
45	15	12-V-Steckdose im Fond
46	5	Beleuchtung: Handschuhfach, Armaturenbrett, Fußraum
47	5	Innenbeleuchtung
48	15	Heckscheibenwischer und -waschanlage
49	10	Zusätzliches Rückhaltesystem (SRS); Beifahrergewichtssensor (OWS).
50	–	Wird nicht verwendet
51	10	Kraftstofffilterrelais
52	5	Getriebesteuergerät (TCM); ABS.
53	10	Servolenkung
54	10	Einparkhilfe*; Bi-Xenon-Scheinwerfer*.
55	20	Wird nicht verwendet
56	10	Fernbedienungssteuergerät Volvo Navigationssystem (Option); Sirenensteuergerät zur Warnung.
57	15	Integrierte Diagnosebuchse; Bremslichtschalter.
58	7,5	Rechtes Fernlicht; Relais für Zusatzscheinwerfer.
59	7,5	Linkes Fernlicht
60	15	Beheizter Fahrersitz*

61	15	Beheizter Beifahrersitz*
62	20	Schiebedach*
63	–	Wird nicht verwendet
64	5	Audiosystem; Volvo Navigationssystem*.
65	5	Verstärkersystem
66	10	Audiosteuerungsmodul (ICM); Klimaanlage.
67	–	Wird nicht verwendet
68	5	Tempomat
69	5	Klimaanlage, Regensensor (Option); BLIS-Taste *
70	–	Wird nicht verwendet
71	–	Wird nicht verwendet
72	–	Wird nicht verwendet
73	5	Schiebedach; Vordere Innenbeleuchtung; Automatisch abblendender Spiegel*; Gurtanlegeerinnerung.
74	15	Kraftstoffpumpenrelais
75	–	Wird nicht verwendet
76	–	Wird nicht verwendet
77	–	Wird nicht verwendet
78	–	Wird nicht verwendet
79	5	Warnblinkanlage
80	–	Wird nicht verwendet
81	–	Wird nicht verwendet
82	25	Elektrisches Fenster – Beifahrertür
83	25	Elektrisches Fenster und Türschloss – Vordertür auf der Fahrerseite
84	25	Elektrisch verstellbarer Beifahrersitz
85	25	Elektrisch verstellbarer Fahrersitz
86	5	Relais Innenbeleuchtung; Kofferraumbeleuchtung; Elektrische Sitze.
