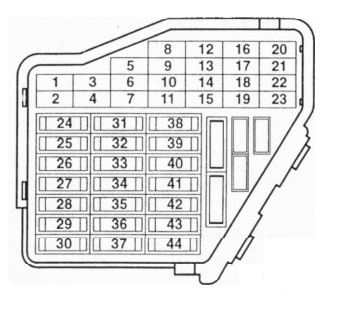

Volkswagen Golf 4 (1999-2006) – Sicherungskasten

(Modelle ohne elektrische Fensterheber);

Z5 – Außenspiegel beheizt Beifahrerseite

(Modelle ohne elektrische Fensterheber);

Z20 – Heizung Scheibenwaschanlage links;

Z21 – Heizung Scheibenwaschanlage rechts;

J1 – Blinkerrelais;

M5 – Blinkerlampe vorne links;

M6 – Blinkerlampe hinten links;

M7 – Blinkerlampe vorne rechts;

M8 – Blinkerlampe hinten rechts;

J567 – Steuergerät Abgasleuchte

links;

J568 – Steuergerät Abgasleuchte

mit Durchflussregelung rechts.

E20 – Schalter und Regler Instrumentenbeleuchtung.

E221 – Steuergerät im Lenkrad;

E227 – Taste Tempomat (CCS) SET-Taste;

G65 – Drucksensor (Klimaanlage);

J131 – Steuergerät Sitzheizung Fahrer;

J132 – Steuergerät Sitzheizung Beifahrer;

J245 – Steuergerät Schiebedach

(Modelle ohne Zentralverriegelung);

J255 – Climatronic;

G266 – Ölstands- und Öltemperatursensor;

J293 – Steuergerät Kühlerlüfter,

Multifunktionslenkrad;

J393 – Komfortsystem

(E231 – Taste Außenspiegelheizung);

J453 – Steuergerät Multifunktionslenkrad;

J446 – Steuergerät Parklenkassistent;

J503 – Steuergerät mit Display

für Radio und Navigation;

N147 – 2-Wege-Ventil für Kühlmittelabsperrventil

(über F269 – Schalter Temperaturklappenstellung);

V154 – Stellmotor Frischluft-/Umluftklappe.

J379 – Steuergerät Zentralverriegelung und

Alarmanlage;

ab September 2002:

J651 – Relais 1 Absperrventil (Motorcode BEH).

Getriebehebel P/N;

M16 – Rückfahrlichtlampe links;

M17 – Rückfahrlichtlampe rechts.

für Mobiltelefon

G85 – Lenkwinkelsensor;

J104 – Steuergerät ABS/ABS mit EDL/ASR/ESP.

510

Motorsteuerung: Benzin;

Motorsteuerung: Diesel;

ab November 2001:

R – Radio (Kontakt S);

J285 – Display im Kombiinstrument;

J503 – Steuergerät mit Display für Radio und Navigation.

im Kombiinstrument;

N110 – Elektromagnetventil Getriebehebelsperre.

für Mobiltelefon;

G273 – Sensor Innenraumüberwachung;

G274 – Sensor Innenraumüberwachung;

T16 – 16-poliger Stecker

(in der Mittelkonsole des Armaturenbretts,

Anschluss für Fahrzeugdiagnose);

W11 – Leseleuchte hinten links

(Modelle mit Innenraumüberwachung);

W12 – Leseleuchte hinten rechts

(Modelle mit Innenraumüberwachung).

M9 – Bremslichtlampe links

(nur Golf/Bora);

J… ..-. Motorsteuergeräte;

J104 – Steuergerät ABS/ABS mit EDL/ASR/ESP;

M9 – Bremslichtlampe links

(nur Golf/Bora);

M10 – Bremslichtlampe rechts

(nur Golf/Bora);

M21 – Bremslichtlampe links und Rücklicht

(nur Golf Variant/Bora Variant);

M25 – Hochgesetzte Bremslichtlampe.

(Modelle ohne Zentralverriegelung)

J546 –

Modelle Steuergerät Fernentriegelung

Heckklappe ohne Zentralverriegelung:

M27 – Türkontrollleuchte links;

M28 – Türkontrollleuchte rechts;

W – Innenraumbeleuchtung vorne;

W3 – Kofferraumbeleuchtung;

W11 – Leseleuchte hinten links;

W12 – Leseleuchte hinten rechts;

W14 – Beleuchteter Schminkspiegel

(auf der Beifahrerseite);

W18 – Kofferraumbeleuchtung links;

W19 – Leseleuchte/Fahrerseite;

W20 – Beleuchteter Spiegel (auf der Fahrerseite).

J217 – Steuergerät Automatikgetriebe;

J285 – Steuergerät mit Display

im Kombiinstrument.

J293 – Steuergerät Kühlerlüfter.

im Kombiinstrument;

L2 – Doppellampe rechts (nur Bora);

M32 – Hauptlampe rechts (nur Golf).

M30 – Scheinwerferlampe (nur Golf).

J427 – Schalter rechtes Licht

für Abgasleuchte;

J568 – Abgaslichtregler

mit Lichtstromregelung rechts;

L2 – Doppellampe rechts (nur Bora);

M31 – Abblendlichtlampe rechts (nur Golf);

V48 – Stellmotor Lichtstromregelung links;

V49 – Stellmotor Lichtstromregelung rechts.

M29 – Abblendlichtlampe links (nur Golf);

J426 – Schalter linkes Licht für

Abgasleuchte;

J567 – Abgaslichtregler

mit Lichtstromregelung links.

im Kombiinstrument;

M3 – Lampe rechts.

im Kombiinstrument;

M1 – Lampe links.

Scheibenwischermotor;

J31 – Automatisches Wasch- und Intervallwischerrelais;

V – Scheibenwischermotor;

V59 – Scheiben- und Heckscheibenwaschpumpe.

E35 – Klimaanlagenschalter;

N24 – Frischluftgebläsewiderstand

mit Überhitzungsschutzsicherung;

V2 – Frischluftgebläse;

J293 – Steuergerät Kühlerlüfter;

J255 – Climatronic-Steuergeräte.

V12 – Heckwischermotor;

ab Dezember 2005:

U1 – Zigarettenanzünder;

U5 – 12 V Steckdose, links im Kofferraum.

2010

(nicht für Motorcode BDE)

Motorsteuerung:

Motorcode BDE

Motorsteuerung: Diesel

V1 – Schiebedachmotor

F125 – Multifunktionsschalter;

J542 – Steuergerät Bremskraftverstärker;

J492 – Steuergerät Allradantrieb (4 Bewegungen).

Motorsteuerung: Diesel

V11 – Scheinwerferwaschanlagepumpe.

bis November 2005:

Steckdose U5-12 V, links im Kofferraum

L22 – Nebelscheinwerferlampe links;

L23 – Nebelscheinwerferlampe rechts;

L46 – Nebelschlussleuchte links;

J285 – Steuergerät mit Display

im Kombiinstrument.

510

J285 – Steuergerät mit Display im Kombiinstrument;

J503 – Steuergerät mit Display für Radio und Navigationssystem;

R – Radio;

ab November 2001:

Motorsteuerung: Benzin

Motorsteuerung: Diesel

J379 – Zentralverriegelung und Diebstahlwarnanlage;

J386 – Steuergerät Fahrertür;

J387 – Steuergerät Beifahrertür;

J388 – Steuergerät hintere linke Tür;

J389 – Steuergerät hintere rechte Tür;

J398 – Relais Heckklappenfernentriegelung;

V155 – Stellmotor Tankklappenverriegelung.

J1 – Blinkerrelais;

J567 – Steuergerät Abgasleuchte

mit Scheinwerferstromregelung rechts;

J568 – Steuergerät Abgasleuchte mit Scheinwerferstromregelung;

M5 – Glühlampe vorderer linker Blinker;

M6 – Glühlampe hinterer linker Blinker;

M7 – Glühlampe vorderer rechter Blinker;

M8 – Glühlampe hinterer rechter Blinker.

R12 – Verstärker;

J503 – Steuergerät mit Display

für Radio und Navigationssystem;

J415 – Navigationssystem-Tuner für TV;

J559 – Steuergerät Verkehrsinformationen.

J132 – Beheizter Beifahrersitz vorne.

Vakuumpumpe für Bremsen (ab Mai 2002)

Zentralverriegelung und beheizbarer Rückspiegel

(nur Modelle mit Komfortsystem und elektrischen Fensterhebern)

J59 – Sicherheitsrelais mit Kontakt X (100)/

J52 – Glühkerzenrelais (103).

ohne Scheinwerferwaschanlage (377),

– mit Scheinwerferwaschanlage (389),

– mit Regensensor (192).

Heckklappe (79)

J546 – Fernbedienung

zur Entriegelung der Heckklappe (407)

(Förderpumpe) (167)

S144 – Sicherung Zentralverriegelung Alarmanlage (ATA-Anzeige).

Heckklappe (79);

J546 – Fernbedienung

zur Entriegelung der Heckklappe (407).

(Förderpumpe) (167)

Alarmanlage

(ATA-Anzeige)

(ATA-Horn);

S30 – Sicherung Heckscheibenwischer

(ab Dezember 2005).
