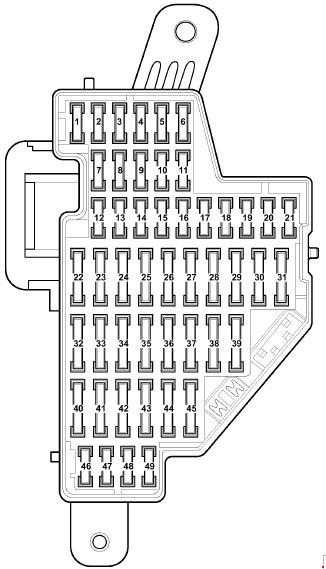

In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Golf V (2003–2009), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
V49 – Stellmotor für rechte Scheinwerfer-Leuchtweitenregulierung (ab 2006)
V48 – Stellmotor für linke Scheinwerfer-Leuchtweitenregulierung (ab 2006)
E102 – Regler für Scheinwerfer-Leuchtweitenregulierung (ab 2006)
J538 – Kraftstoffpumpensteuergerät (ab 2006)
J345 – Anhängererkennungssteuergerät (ab 2006)
J587 – Steuergerät für Getriebewählhebelsensoren (ab 2006)
J533 – Diagnose-Gateway für Datenbus (ab 2006)
J285 – Steuergerät im Kombiinstrument (ab 2006)
J500 – Lenkungsassistenzsteuergerät (ab 2006)
J104 – ABS mit EDL-Steuergerät (ab 2006)
E132 – Schalter für Traktionskontrollsystem (ab 2006)
E256 – TCS- und ESP-Taste (ab 2006)
G476 – Bremspedalstellungssensor (ab 2006)
E1 – Lichtschalter (ab 2006)
F47 – Bremspedalschalter, (ab November 2005)
3
10
J500 – Lenkungsassistenzsteuergerät
(bis Mai 2005)
5
J234 – Airbag-Steuergerät
(ab Mai 2005)
4
5
E16 – Heizungs-/Wärmeausgangsschalter
G65 – Hochdrucksensor
J131 – Steuergerät für Fahrersitzheizung
J132 – Steuergerät für Beifahrersitzheizung
J255 – Climatronic-Steuergerät
K216 – Warnleuchte für Stabilisierungsprogramm 2
(ab Mai 2005)
M17 – Rückfahrlichtlampe
(ab Mai 2005)
E422 – Reifendruckanzeigetaste
(ab Mai 2005)
G266 – Ölstands- und Öltemperatursensor
(hoch; ab Mai 2005)
J530 – Garagentorsteuergerät
(ab Mai 2006)
G128 – Sitzbelegungssensor, Beifahrerseite vorne
(ab Mai 2006)
Y7 – Innenspiegel mit automatischer Abblendfunktion
(ab Mai 2006)
Z20 – Heizelement für linke Scheibenwaschdüse
(ab Mai 2006)
Z21 – Heizelement für rechte Scheibenwaschdüse
(ab Mai 2006)
10
G266 – Ölstands- und Öltemperatursensor
(hoch; ab November 2005)
M17 – Rückfahrlicht
(hoch; ab November 2005)
J255 – Climatronic-Steuergerät
(hoch; ab November 2005)
G65 – Hochdrucksensor
(hoch; ab November 2005)
E16 – Heizungs- und Heizleistungsschalter
(hoch; ab November 2005)
J530 – Garagentorsteuergerät
(hoch; ab November 2005)
N253 – Batterietrennungszünder
(hoch; ab November 2005)
Y7 – Innenspiegel mit automatischer Abblendfunktion
(hoch; ab November 2005)
E422 – Reifendruckanzeigetaste
(hoch; ab November 2005)
K216 – Warnleuchte für Stabilisierungsprogramm 2
(hoch; ab November 2005)
Z20 – Heizelement für linke Scheibenwaschdüse
(hoch; ab November 2005)
Z21 – Heizelement für rechte Scheibenwaschdüse
(hoch; ab November 2005);
L71 – Beleuchtung des Traktionskontrollsystemschalters
(hoch; ab November 2005);
J301 – Klimaanlagensteuergerät
(hoch; ab Mai 2007);
5
5
F47 – Bremspedalschalter für Geschwindigkeitsregelanlage
(bis Mai 2005)
G476 – Kupplungspositionssensor
J431 – Steuergerät für Leuchtweitenregulierung
(ab Mai 2005)
J500 – Lenkungsassistenzsteuergerät
(ab Mai 2005)
J745 – Kurvenlicht und Leuchtweitenregulierung
Einheit, am rechten Scheinwerfer
(hoch; Dezember 2006)
10
J745 – Steuergerät für Kurvenlicht und
Scheinwerfer, am rechten Scheinwerfer
(niedrig; ab Mai 2006), (hoch; ab Mai 2007)
6
5
J285 – Steuergerät im Kombiinstrument
(bis Mai 2006)
J538 – Kraftstoffpumpensteuergerät
(bis Mai 2006)
J533 – Diagnose-Gateway für Datenbus
(bis Mai 2006)
F125 – Multifunktionsschalter
(bis Mai 2006)
J587 – Steuergerät für Getriebewählhebelsensoren
(bis Mai 2006)
F189 – Tiptronic-Schalter
(bis Mai 2006)
J745 – Steuergerät für Kurvenlicht und
Scheinwerfer, am linken Scheinwerfer
(hoch; Dezember 2006)
10
J745 – Steuergerät für Kurvenlicht
und Scheinwerfer, am linken Scheinwerfer
(niedrig; ab Mai 2006), (hoch; ab Mai 2007)
7
5
J431 – Steuergerät für Leuchtweitenregulierung
(bis Mai 2005)
Y7 – Innenspiegel mit automatischer Abblendfunktion
(ab Mai 2005)
Nicht belegt
(ab Mai 2006)
8
5
Y7 – Innenspiegel mit automatischer Abblendfunktion
(bis Mai 2005)
10
J345 – Anhängererkennungssteuergerät
(ab Mai 2005);
Nicht belegt (ab Mai 2006)
9
5
Nicht belegt
(bis Mai 2005)
J503 – Steuergerät mit Display für Radio- und Navigationssystem
(nur kommerzielles Navigationssystem)
(ab Mai 2005) Nicht belegt
(ab Mai 2006)
10
5
J412 – Steuergerät für Mobiltelefon-Verwaltungselektronik
(bis Mai 2005)
J530 – Steuergerät für Garagentorbetrieb
(ab Mai 2005)
J706 – Steuergerät für Sitzbelegungserkennung
(ab Mai 2005)
Nicht belegt
(ab Mai 2006)
11
5
J345 – Anhängererkennungssteuergerät
(bis Mai 2005)
Nicht belegt
(ab Mai 2005)
10
J745 – Steuergerät für Kurvenlicht und
Scheinwerfer, am rechten Scheinwerfer
(ab Mai 2007)
12
10
J386 – Fahrertürsteuergerät.
J387 – Beifahrertürsteuergerät
13
10
E1 – Lichtschalter
T16 – Diagnoseanschluss (T16 / 16)
F47 – Bremspedalschalter
(ab Mai 2005);
G397 – Regen- und Lichtsensor
(ab 2006);
G197 – Magnetfeldgeber für Kompass
(ab 2006).
14
5
F – Bremslichtschalter
(niedrig; ab Mai 2005);
J217 – Automatikgetriebe-Steuergerät.
10
J587 – Steuergerät für Wählhebelsensoren
(ab 2006);
R149 – Funkfernbedienungsempfänger für
Kühlmittelzusatzheizung (ab 2006);
J301 – Klimaanlagensteuergerät (ab 2006);
J255 – Climatronic-Steuergerät (ab 2006);
E16 – Heizleistung / Wärmeschalter (ab 2006);
J446 – Parklenkassistent-Steuergerät (ab 2006);
J104 – ABS mit EDL-Steuergerät (ab 2006);
E94 – Regler für Fahrersitzheizung (ab 2006);
E95 – Regler für Beifahrersitzheizung
(ab Mai 2006
25
J388 – Steuergerät hintere linke Tür
(Zentralverriegelung) (hoch; ab Mai 2007);
J389 – Steuergerät hintere rechte Tür
(Zentralverriegelung) (hoch; ab Mai 2007);
J393 – Zentrales Komfortsystem-Steuergerät
(hoch; ab Mai 2007).
25
25
Z1 – Beheizbare Heckscheibe
J301 – Klimaanlagensteuergerät
(nur mit Kühlmittelzusatzheizung)
E16 – Heizungs-/Wärmeausgangsschalter
(nur mit Kühlmittelzusatzheizung)
N24 – Serienwiderstand Frischluftgebläse
(nur mit Kühlmittelzusatzheizung)
26
20
U5 – 12 V Steckdose (Kofferraum) (bis Mai 2006)
30
J388 – Steuergerät hintere linke Tür
(Fensterheber) (ab Mai 2006)
J389 – Steuergerät hintere rechte Tür
(Fensterheber) (ab Mai 2006)
27
15
J538 – Kraftstoffpumpensteuergerät
G6 – Kraftstoffsystem-Druckpumpe
J17 – Kraftstoffpumpensteuergerät
J643 – Kraftstoffversorgungsrelais (ab Mai 2006)
28
10
Ladeplatz für Mag-Lite Taschenlampe
(Sonderfahrzeugschnittstelle) (bis Mai 2005)
30
U13 – Transformator mit Steckdose, 12V-230V
(ab Mai 2005)
Nicht belegt (ab Mai 2006)
25
Steckdose für Sonderfahrzeuge
(hoch; ab November 2005)
29
10
J220/J623 – Motronic-Steuergerät
J248/J623 – Steuergerät für Direkteinspritzsystem
Kraftstoff
G70 – Luftmassenmesser (AXX)
N79 – Heizelement für Lüfter
Ölwanne (BUB, BMJ)
Nicht belegt (ab 2006)
30
5
J234 – Airbag-Steuergerät
(bis Mai 2005)
K145 – Kontrollleuchte für Deaktivierung
Beifahrerairbag vorne
(bis Mai 2005)
10
N30 – Einspritzventil, Zylinder 1 (ab Mai 2005) N31 – Einspritzventil, Zylinder 2 (ab Mai 2005) N32 – Einspritzventil, Zylinder 3 (ab Mai 2005) N33 – Einspritzventil, Zylinder 4 (ab Mai 2005)
J245 – Steuergerät für Schiebedach-Schieberegelung
34
15
V125 – Motor für Längsverstellung der Lordosenstütze des Fahrers
V126 – Motor für Längsverstellung der Lordosenstütze
des Beifahrersitzes
V129 – Motor für Höhenverstellung der Lordosenstütze des Fahrersitzes
V130 – Motor für Höhenverstellung der Lordosenstütze
des Beifahrersitzes
35
5
G273 – Sensor für Innenraumüberwachung G384 – Fahrzeugneigungssensor H12 – Akustisches Signal Nicht belegt (ab 2006)
36
20
V11 – Scheinwerferwaschanlagepumpe J39 – Relais für Scheinwerferwaschanlage
37
30
J131 – Steuergerät für Fahrersitzheizung
J132 – Steuergerät für beheizten
Beifahrersitz vorne
38
10
J23 – Steuergerät für Drehlichtsystem und
Sirene (bis Mai 2005);
Nicht belegt (ab Mai 2005);
J745 – Steuergerät für Kurvenlicht und
Scheinwerfer, am linken Scheinwerfer (ab Mai 2007).
20
J388 – Steuergerät hintere linke Tür (Zentralverriegelung),
NAR, mit akustischem Signalrelais J641)
(ab Mai 2006);
J389 – Steuergerät hintere rechte Tür (Zentralverriegelung),
NAR, mit Hupenrelais J641)
(ab Mai 2006);
J393 – Zentrales Steuergerät
Komfortsystem (nur VR6)
(ab Mai 2006).
39
20
Nicht belegt (bis Mai 2005);
J217 – Automatikgetriebe-Steuergerät
(ab Mai 2005);
Nicht belegt (ab Mai 2006).
40
40
E16 – Heizungs-/Wärmeausgangsschalter
(Frischluftgebläse);
J301 – Klimaanlagensteuergerät
(Frischluftgebläse).
5
E16 – Heizungs-/Wärmeausgangsschalter
(Frischluftgebläse)
(hoch; ab November 2005);
J301 – Klimaanlagensteuergerät
(Frischluftgebläse)
(hoch; ab November 2005);
41
15
V12 – Heckscheibenwischermotor
(bis Mai 2006)
20
V12 – Heckscheibenwischermotor
(ab Mai 2006)
J519 – Bordnetzsteuergerät
(Doppelpumpe) (BSG J1)
(ab Mai 2006)
42
15
J729 – Doppelpumpenrelais 1 für Scheibenwaschanlage
(bis Mai 2005)
J730 – Doppelpumpenrelais 2 für Scheibenwaschanlage
(bis Mai 2005)
J519 – Bordnetzsteuergerät
(Doppelpumpe) (BSG J1)
(ab Mai 2005)
20
U1 – Zigarettenanzünder (ab Mai 2006) U9 – Zigarettenanzünder hinten (ab Mai 2006) U5 – 12 V Steckdose (Untersuchungseinheit) (ab Mai 2006)
43
15
J345 – Anhängererkennungssteuergerät
44
20
J345 – Anhängererkennungssteuergerät
45
15
J345 – Anhängererkennungssteuergerät
46
5
Z20 – Heizelement für linke Scheibenwaschdüse Z21 – Heizelement für rechte Scheibenwaschdüse E94 – Regler für Fahrersitzheizung E95 – Regler für Beifahrersitzheizung Nicht belegt (ab Mai 2006)
47
5
J485 – Relais für Zusatzheizungsbetrieb Nicht belegt (ab Mai 2006)
48
10
Nicht belegt (bis Mai 2005);
Ladegerät für Mag-Lite und
tragbares Funkgerät
(ab Mai 2005)
49
5
E1 – Lichtschalter Nicht belegt (ab Mai 2006)

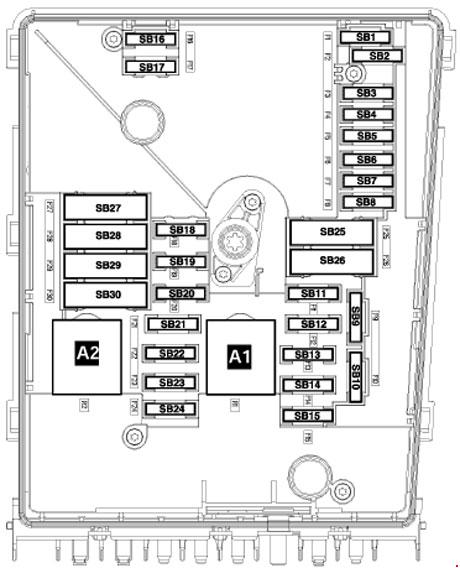

Sicherungsbelegung Motorraum (unten) – Volkswagen Golf V
Nicht belegt (bis Mai 2006) J179 – Automatisches Einschaltzeit-Steuergerät (SDI) (ab Mai 2006)
10
V50 – Kühlmittelumwälzpumpe (ab Mai 2007)
F21
15
Z19 – Heizung mit Lambdasonde (bis Mai 2006) G39 – Lambdasonde (bis Mai 2006) G130 – Lambdasonde nach Katalysator (bis Mai 2006) J583 – NOx-Sensor-Steuergerät (bis Mai 2006)
10
Z28 – Heizung mit Lambdasonde G39 – Lambdasonde G130 – Lambdasonde nach Katalysator (ab Mai 2006) J583 – NOx-Sensor-Steuergerät (ab Mai 2006) Z28 – Heizung mit Lambdasonde (ab Mai 2006)
20
V192 – Bremsvakuumpumpe (ab Mai 2007)
F22
5
F47 – Bremspedalschalter (bis November 2005) G476 – Kupplungspositionssensor
F23
5
J299 – Relais für Sekundärluftpumpe (BSF)
10
N18 – Abgasrückführventil N75 – Magnetventil für Ladedruckregelung (bis Mai 2006) N80 – Magnetventil 1 für Aktivkohlefiltersystem (ab Mai 2006) V144 – Diagnosepumpe für Kraftstoffsystem (BGQ, BGP) N345 – Umschaltventil für Abgasrückführungskühler N381 – Umschaltventil für Abgasrückführungskühler 2 (bis Mai 2006) N276 – Kraftstoffdruckregelventil (ab Mai 2006) J623 – Motorsteuergerät (ab Mai 2006) N156 – Umschaltventil für variables Saugrohr (ab Mai 2006)
15
N276 – Kraftstoffdruckregelventil (bis Mai 2006) N218 – Sekundärlufteinlassventil (ab Mai 2006) N276 – Kraftstoffdruckregelventil (ab Mai 2007) J623 – Motorsteuergerät (ab Mai 2007) N156 – Umschaltventil für variables Saugrohr (ab Mai 2007)
J393 – Steuergerät für zentrales Komfortsystem V217 – Scheibenwischermotor Beifahrerseite (ab Mai 2005) Nicht belegt (ab November 2005)
F4
5
J519 – Bordnetzsteuergerät
F5
20
H2 – Hochtonhorn (bis Mai 2005) H7 – Tieftonhorn (bis Mai 2005)
15
J519 – Bordnetzsteuergerät (Hupe) (ab Mai 2005)
F6
5
N276 – Kraftstoffdruckregelventil (bis Mai 2005)
15
N276 – Kraftstoffdruckregelventil (ab Mai 2005) J17 – Kraftstoffpumpe (ab Mai 2007)
20
N152 – Zündtransformator (bis Mai 2005) N… – Zündspulen 1-4 mit Endstufe (bis Mai 2005)
F7
5
F47 – Bremspedalschalter für Geschwindigkeitsregelanlage G476 – Kupplungspositionssensor Nicht belegt (ab November 2005)
40
SF2 – Sicherung 2 auf Sicherungsträger F (hintere Batterie) (ab Mai 2007)
F8
10
F265 – Kennfeldgesteuertes Motorkühlmittelthermostat N205 – Nockenwellenverstellventil Einlass 1 N80 – Magnetventil 1 für Aktivkohlefilter (impulsiv) N18 – Abgasrückführventil N316 – Drosselklappenventil für Luft im Saugrohr V157 – Saugrohrklappenmotor N79 – Gehäuse des Heizelements für Ölsumpfentlüftung N156 – Umschaltventil für variables Saugrohr J293 – Kühlerlüftersteuergerät Nicht belegt (ab Mai 2005)
15
R190 – Digitaler Satellitenradioempfänger (ab Mai 2007)
F9
10
J583 – NOx-Sensor-Steuergerät (bis Mai 2005) J179 – Automatisches Zündzeitpunkt-Steuergerät (bis Mai 2005) J17 – Kraftstoffpumpenrelais (bis Mai 2005) N249 – Umluftventil für Turbolader (ab Mai 2005) N80 – Magnetventil 1 für Aktivkohlefilter (aktiviert) (ab Mai 2005) N75 – Magnetventil für Ladedruckregelung (ab Mai 2005)
F10
10
G130 – Lambdasonde nach Katalysator (bis Mai 2005) G131 – Lambdasonde 2 nach Katalysator (bis Mai 2005) N18 – Abgasrückführventil (bis Mai 2005) N75 – Magnetventil für Ladedruckregelung (bis Mai 2005) N345 – Umschaltventil für Abgasrückführungskühler (bis Mai 2005) J299 – Relais für Sekundärluftpumpe (bis Mai 2005) Nicht belegt (ab Mai 2005) V144 – Diagnosepumpe für Kraftstoffsystem (USA / Kanada) (ab November 2005) G42 – Ansauglufttemperatursensor (ab Mai 2007) G70 – Luftmassenmesser (ab Mai 2007)
F11
25
J220 – Motronic-Steuergerät (bis Mai 2005)
30
J361 – Simos-Steuergerät (bis Mai 2005) J248 – Steuergerät für Direkteinspritzsystem (bis Mai 2005)
10
Z19 – Heizung mit Lambdasonde (ab Mai 2005) Z28 – Heizung mit Lambdasonde 2 (ab Mai 2007)
F12
15
G39 – Lambdasonde (AXW, BAG, BCA, BKG, BLP, BLX und BLY) (bis Mai 2005) G108 – Lambdasonde 2 (AXW, BLX und BLY) (bis Mai 2005) G130 – Lambdasonde nach Katalysator (BCA) (bis Mai 2005) J583 – NOx-Sensor-Steuergerät (BAG, BKG und BLP) (bis Mai 2005)
10
Z29 – Heizung mit Lambdasonde 1 nach Katalysator (ab Mai 2005) Z30 – Heizung mit Lambdasonde 2 nach Katalysator (ab Mai 2007)
F13
15
J217 – Automatikgetriebe-Steuergerät (bis Mai 2005) J743 – Mechatronik für Doppelkupplungsgetriebe
30
J743 – Mechatronik-Steuergerät (ab Mai 2007)
F14
–
Nicht belegt
F15
40
B – Anlassermotor (Klemme 50) (bis Mai 2005)
10
V50 – Kühlmittelumwälzpumpe (ab Mai 2005)
F 16
15
J527 – Steuergerät für Lenksäulenelektronik (bis Mai 2005)
5
J104 / J527 – Lenksäulensteuergerät (ab Mai 2005)
F17
10
J285 – Steuergerät für Display im Kombiinstrument (bis Mai 2005)
5
J285 – Steuergerät im Kombiinstrument (ab Mai 2005)
F18
30
J608 – Sonderfahrzeug-Steuergerät (bis Mai 2005) R12 – Verstärker (ab Mai 2005) J608 – Steuergerät für Sonderfahrzeuge (ab Mai 2007)
F19
15
R – Radio J503 – Steuergerät mit Display für Radio- und Navigationssystem (bis Mai 2005) R19 – Digitales Satellitenradio (ab Mai 2007)
F20
10
J412 – Steuergerät für Mobiltelefon-Verwaltungselektronik (Telefon / Telefonvorbereitung) J503 – Steuergerät mit Display für Radionavigationssystem (ab Mai 2005)
5
J412 – Steuergerät für Mobiltelefon-Verwaltungselektronik (ab November 2005)
F21
–
Nicht belegt
F22
–
Nicht belegt
F23
10
Nicht belegt (bis Mai 2005) J623 – Motorsteuergerät (ab Mai 2005) J271 – Relais für Motronic-Versorgung (100) (ab Mai 2005)
5
J623 – Motorsteuergerät (ab November 2005)
F24
10
J533 – Diagnose-Gateway für Datenbus (bis Mai 2005)
5
J533 – Diagnose-Gateway für Datenbus (ab Mai 2005)
F25
40
Nicht belegt (bis Mai 2007) J519 – Versorgungssteuergerät (A1) (ab Mai 2007)
F26
10
J220 – Motronic-Steuergerät (bis Mai 2005) Nicht belegt (ab Mai 2005)
5
J248 – Steuergerät für Direkteinspritzsystem (bis Mai 2005) J317 – Relais für Klemme 30 (bis Mai 2007)
40
J519 – Bordnetzsteuergerät (D1) (ab Mai 2007)
F27
10
N79 – Heizelement für Ölsumpfentlüftung (bis Mai 2005) Nicht belegt (ab Mai 2005)
F28
20
J217 – Automatikgetriebe-Steuergerät (bis Mai 2005) F125 – Multifunktionsschalter (bis Mai 2005)
25
J623 – Motorsteuergerät (ab Mai 2005)
F29
20
N… – Zündspulen 1-4 mit Endstufe (bis Mai 2005) N… – Einspritzventile, Zylinder 1-4 (bis Mai 2005)
5
J496 – Zusätzliches Relais für Kühlmittelpumpe (ab Mai 2005) J299 – Relais für Sekundärluftpumpe (ab Mai 2005)
F30
20
J162 – Heizungssteuergerät (bis Mai 2005) J485 – Zusatzheizungsrelais (ab Mai 2005)
F31
25
V – Scheibenwischermotor (bis Mai 2005)
30
V – Scheibenwischermotor (ab Mai 2005)
F32
10
N… – Einspritzventile (bis Mai 2005) Nicht belegt (ab Mai 2005)
F33
15
G6 – Kraftstoffsystem-Druckpumpe (bis Mai 2005) Nicht belegt (ab Mai 2005)
F34
–
Nicht belegt
F35
–
Nicht belegt
F36
–
Nicht belegt
F37
–
Nicht belegt
F38
10
V48 – Stellmotor für linke Scheinwerfer-Leuchtweitenregulierung (bis Mai 2005) V49 – Stellmotor für rechte Scheinwerfer-Leuchtweitenregulierung (bis Mai 2005) J293 – Kühlerlüftersteuergerät (ab Mai 2005) N205 – Auslassnockenwellenverstellklappe 1 (ab November 2005) N112 – Sekundärluftklappe (ab Mai 2007) N321 – Auslassklappe 1 (ab Mai 2007) N320 – Sekundärluftklappe 2 (ab Mai 2007) V144 – Diagnosepumpe für Kraftstoffsystem (ab Mai 2007) N80 – Magnetklappe Aktivkohlefilter 1 (ab Mai 2007) N156 – Sekundärluftklappe (ab Mai 2007) N318 – Auslassnockenwellenverstellklappe 1 (ab Mai 2007)
F39
5
G226 – Ölstands- und Öltemperatursensor (bis November 2005) F – Bremslichtschalter (bis November 2005) F47 – Bremspedalschalter (ab November 2005) G476 – Kupplungspositionssensor (ab November 2005)
Der Volkswagen Golf V, produziert von 2003 bis 2009, ist die fünfte Generation des beliebten Golf-Modells. Dieses Auto ist bekannt für seine Zuverlässigkeit, Komfort und hervorragenden Fahreigenschaften. Der Golf V bietet eine breite Palette von Motoren, darunter Benzin- und Dieselvarianten, die von einem 1,4-Liter-Benzinmotor bis zu einem 2,0-Liter-TDI-Diesel reichen. Dank seines modernen Designs und fortschrittlicher Technologien wurde er bei Fahrern beliebt, die ein praktisches und effizientes Fahrzeug für den täglichen Gebrauch suchen.
Sicherungsbelegung Volkswagen Golf V

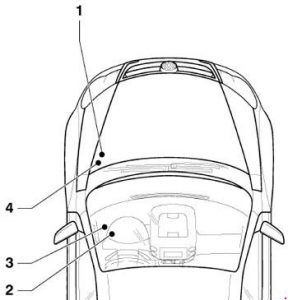

Diese Seite zeigt die Sicherungsbelegung für den Volkswagen Golf V, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Anordnung und Funktion zu kennen.
Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeugelektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
