In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Passat B6 (2005–2010), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Volkswagen Passat B6 (2005-2010) – Schaltplan des Sicherungskastens

Herstellungsjahr: 2005, 2006, 2007, 2008, 2009, 2010.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Passat B6 (2005-2010) sind die Sicherungen im Fahrgastraum:

Links

Typ 1 – Je nach Baujahr ist die Sicherung für den Zigarettenanzünder 38 oder 41 15A zuständig.

Typ 2 – In dieser Version ist die Sicherung für den Zigarettenanzünder Nummer 41, 20A zuständig. Und für zusätzliche Steckdosen – 42 mit 15A.

Rechts

Die Sicherung für den Zigarettenanzünder ist Nummer 35, 20A.

Anordnung

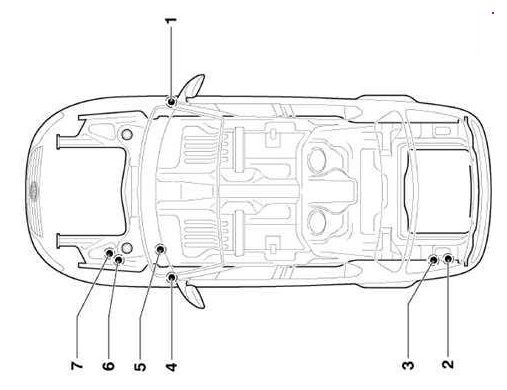

Detailansicht der Sicherungsanordnung für den Zigarettenanzünder im Passat B6.

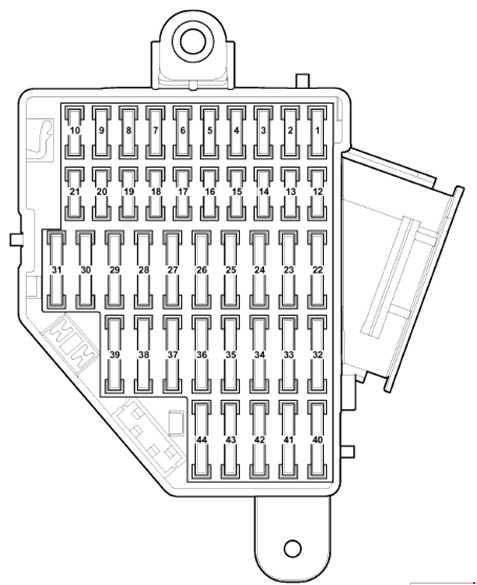

  1. Sicherungskasten auf der Beifahrerseite im Armaturenbrett
  2. Kasten neben der Batterie

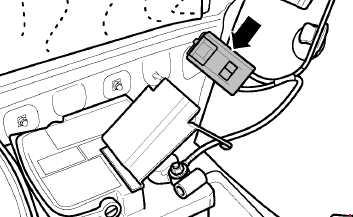

  3. Kasten hinter der Verkleidung im Kofferraum
  4. Sicherungskasten auf der Fahrerseite im Armaturenbrett

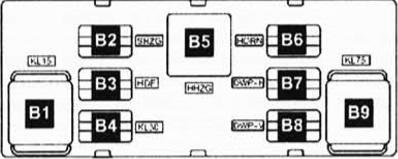

  5. Relaiskästen
  6. Sicherungskasten und Relais unter der Motorhaube
  7. Hauptsicherungskasten

Motorraum – Passat B6 Sicherungen

Der Sicherungskasten und die Relais befinden sich auf der linken Seite des Motorraums und sind in 2 Bereiche unterteilt: den Montagekasten und den Bereich der Hauptsicherungen mit hoher Leistung.

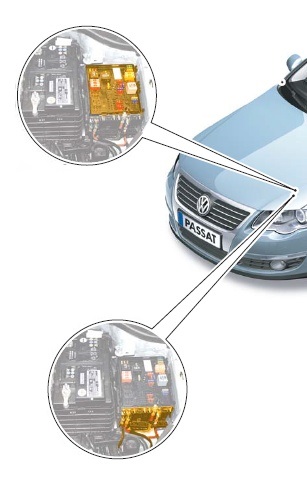

Übersicht des Sicherungskastens und der Relais im Motorraum des Passat B6.

Typ 1

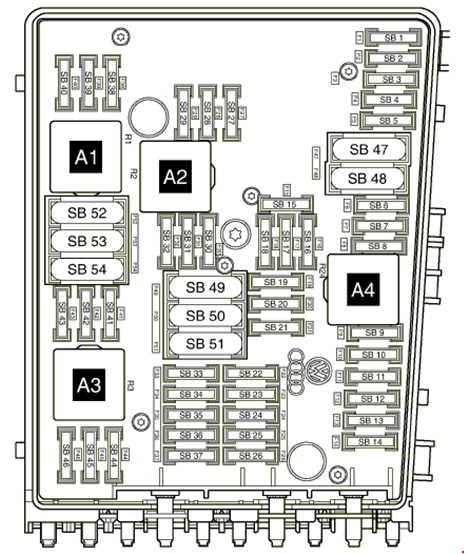

Nahaufnahme des Montagekastens im Motorraum des Passat B6, Typ 1.

Beschreibung

1 5/15A Steuergerät Automatikgetriebe;

Mechatronik-Einheit DSG.
2 Steuergerät ABS 30A
3 20A Hauptsteuergerät Komfortsystem (bis April 2006);

Steuergerät Anhängererkennung (ab Mai 2006).
4 5A Steuergerät Bordnetz
5 20A Hupe
6 20A Zündspulen mit Endstufen
7 15A Kraftstoffdruckregler;

5A Kupplungspedalstellungssensor.
8 10A Steuergerät Kühlerlüfter;

Verteilerventil;

Ablasspumpenventil;

Ansaugklappenventil.
9 5A Relais Umwälzpumpe
10 10A Leistungsrelais 2 Motronic;

Heizelement Lambdasonde.
11 25/30A Motorsteuergerät
12 Nicht belegt
13 Nicht belegt
14 Nicht belegt
15 Umwälzpumpe 10A
16 5A Steuergerät Lenksäule
17 5A Steuergerät Kombiinstrument
18 30A Verstärker, Steuergerät für Sonderfahrzeuge
19 15 / 20A Haupteinheit;

Steuergerät mit Display für Radio-Navigationssystem.
20 20A Mobiltelefon;

Fernseher;

Digitaler Satellit.
21 10A TV-Tuner;

Digitaler Satellitentuner.
22 7.5A Steuergerät Multimediasystem
23 10A Steuergerät Kühlerlüfter;

5A Magnetfeldsensor für Kompass.
24 Diagnoseschnittstelle Datenbus 5/10A
25 Nicht belegt
26 10A Motorsteuergerät;

Leistungsrelais Motronic.
27 Nicht belegt
28 Nicht belegt
29 Nicht belegt
30 20A Steuergerät Zusatzheizung
31 Steuergerät Wischermotor 30A
32 Ladedruckventil 10A
33 15A Kraftstoffdruckregler;

Heizelement Lambdasonde.
34 Nicht belegt
35 20A Relais für Zusatzheizungsbetrieb
36 Nicht belegt
37 Nicht belegt
38 Nicht belegt
39 Nicht belegt
40 Nicht belegt
41 Nicht belegt
42 Nicht belegt
43 Nicht belegt
44 10A Diagnosepumpe Kraftstoffsystem
45 Lambdasonde 10A
46 10A Heizelement Lambdasonde 1 nach Katalysator
47 40A Steuergerät Bordnetz, Abblendlicht, Seitenlichter
48 40A Steuergerät Bordnetz, Abblendlicht, Seitenlichter
49 Steuergerät Bordnetz -J519- (Versorgung Klemme 15)
50 60A Zweites Batterieladerelais
51 Nicht belegt
52 60A Heizelement Frontscheibe
53 50A Steuergerät Bordnetz, Sicherungskasten links
54 50A Motor Zusatzluftversorgung, Glühkerzenrelais

Relais

A1 – Spannungsversorgung Klemmenrelais 30;

A2 – A4 – Reserve.

Typ 2

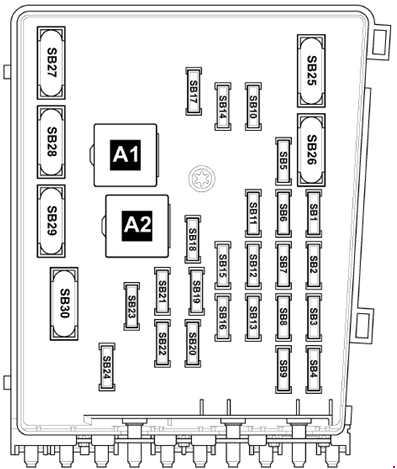

Detaillierte Beschreibung der Hauptsicherungen mit hoher Leistung im Motorraum.Beschreibung

1 7.5A Steuergerät Multimediasystem
2 Steuergerät ABS 30A
3 Hupe 20A;

Steuergerät Bordnetz.
4 20A Zentralsteuergerät Komfortsystem (bis April 2006);

25A Steuergerät Anhängererkennung (ab Mai 2006).
5 5A Steuergerät Batteriemonitoring, Steuergerät Bordnetz
6 5A Steuergerät Automatikgetriebe;

15A Mechatronik-Einheit DSG-Getriebe.
7 15A Steuergerät mit Display für TV- und Radio-Navigationssystem;

Haupteinheit;

Steuergerät mit Display für Radio-Navigationssystem;

30A Spannungsstabilisator.
8 30A Mechatronik-Einheit DSG-Getriebe
9 5A Steuergerät Lenksäule
10 20A Kraftstoffpumpenrelais (nur Diesel);

Glühkerzensteuergerät;

Zündung mit Endstufe (Zylinder 1 – 4).
11 5A Steuergerät Kombiinstrument (nur Fahrzeuge mit Start-Stopp-System)
12 5A Steuergerät für Mobiltelefonelektronik, Antenne, TV-Tuner, digitaler Satellit.
13 10A Leistungsrelais Motronic;

Leistungsrelais Klemme 30, Motorsteuergerät.
14 25/30A Motorsteuergerät
15 Diagnoseschnittstelle Datenbus 5/10A
Leggere  Volkswagen Caravelle (Multivan) T5 und T6 – Sicherungskasten
16 5A Relais Sekundärluftpumpe;

10A Drosselklappenventil für Rezirkulation;

Magnetventil zur Ladedruckbegrenzung;

Lambdasondenheizung.
17 10A Kraftstofftankverschlussventil;

40A Relais geringer Verbrauch für Heizung (ab November 2006).
18 5A Heizungsrelais;

10A Kühlmittelumwälzpumpe nach Motorabschaltung;

30A Steuergerät Reduktionsmittelheizung.
19 Verstärker 30A
20 5A Zusatzkraftstoffpumpenrelais;

Steuergerät Kühlerlüfter;

Glühkerzensteuergerät;

10A Kupplungspedalstellungssensor;

Ventil variable Ventilsteuerung 1;

15A Kraftstoffdruckregler.
21 20A Zusatzheizungssteuergerät
22 Steuergerät Wischermotor 30A
23 5A Magnetfeldsensor für Kompass;

Glühkerzensteuerung;

10A Elektronischer Kühlmittelthermostat;

Kühlerlüftersteuerung;

Luftklappenmotor / Einlass;

Lambdasonde mit Heizelement;

Verteilung und Bus.
24 10/15A Steuergerät Stickoxid-Emissionssensor;

Lambdasondenheizung.
25 40A Steuergerät Bordnetz;

Abblendlicht;

Fernlicht;

Standlicht.
26 40A Steuergerät Bordnetz;

Abblendlicht;

Fernlicht;

Standlicht.
27 60A Beheiztes Frontscheibenelement
28 40/50A Motor Sekundärluftpumpe;

Glühkerzensteuergerät.
29 50A Steuergerät Bordnetz;

Relais Entlastung Kontakt X.
30 50A Steuergerät Bordnetz

Sicherungskasten – Passat B6 Sicherungsbeschreibung

Hochleistungssicherungen in Form von Patronensicherungen.

Typ 1

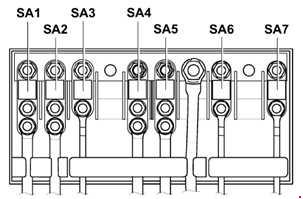

Hochleistungssicherungen als Patronensicherungen im Sicherungskasten des Passat B6.

Beschreibung

1 150 / 180A – Generator
2 80A Elektromotor für elektrische Servolenkung
3 Steuergerät Kühlerlüfter 50/80A
4 80/100A Thermosicherung 1 Sitzverstellung, Sicherungskasten links und rechts
5 Sicherungskasten rechts 80A (bis April 2008);

Thermosicherung Sitzverstellung Fahrer 1.
6 80/100A Sicherungskasten links und rechts
7 Steuergerät ABS 40A

Typ 2

Thermosicherung für die Fahrersitzverstellung im Sicherungskasten, Typ 2.

Beschreibung

1 150A – Generator
2 80A Elektromotor für elektrische Servolenkung
3 Steuergerät Kühlerlüfter 50/80A
4 60A Thermosicherung 1 Sitzverstellung, Sicherungskasten links und rechts
5 60/80A Thermosicherung 1 Sitzverstellung, Sicherungskasten links und rechts
6 80/100A Sicherungskasten links und rechts
7 60A Ladekabel zweite Batterie;

100A – Heizelement Zusatzluftheizung;

Relais Hochleistungsheizung.
8 Steuergerät ABS 40A

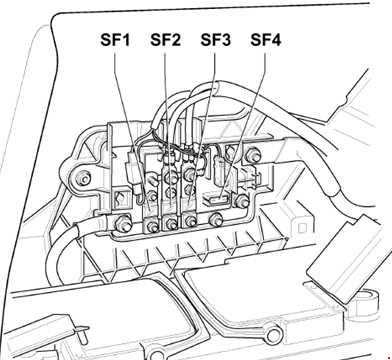

Bei Fahrzeugen mit Dieselmotoren befindet sich das Glühkerzensteuergerät unter dem Sicherungskasten und den Relais.

Fahrgastraum

Sicherungskasten auf der Fahrerseite

Befindet sich am linken Rand des Armaturenbretts.

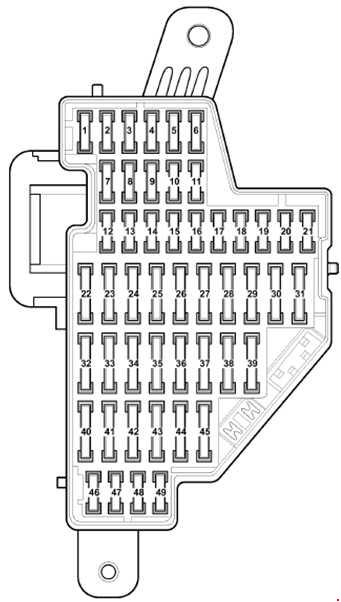

Position des Sicherungskastens am linken Armaturenbrett auf der Fahrerseite.

Beschreibung – Typ 1

Wird hauptsächlich bis April 2008 verwendet.

1 Diagnosestecker 10A
2 5A ASR und ESP ausgeschaltet mit Schlüssel;

Taste AUTO HOLD.
3 5A Servolenkung
4 5A Bremslichtschalter
5 10A Scheinwerfer-Niveauregulierung, Stellmotor Scheinwerfer-Niveauregulierung, Steuergerät linker Scheinwerfer
6 5A Steuergerät Anhängererkennung
7 5A Steuergerät Kombiinstrument, Diagnoseschnittstelle Datenbus
8 5A Schalter Heckscheibenrollo (bis Mai 2005);

Bedienfeld Garagentoröffner (bis Mai 2005);

Steuerung Heckscheibenrollo (bis Mai 2005);

Innenspiegel elektrochrom.
9 10A Allradantriebssteuerung
10 5A Leistungsrelais Motronic;

Motorsteuergerät.
11 5A Schlüssel für Notfalldatenrekorder;

Spiegel mit Taxameter;

Tachograph.
12 10A Steuergerät Fahrertür;

Steuergerät hintere rechte Tür (ab Mai 2006).
13 10A Lichtschalter, Diagnosestecker
14 5A Steuergerät elektronische Lenksäulenverriegelung
15 5A Steuergerät Bordnetz, Deckenleuchte vorne
16 10A Elektronische Zündsperre
17 10A Sende-Empfangsmodul 1 Innenraumüberwachungssystem oder Zusatzheizung;

Regen- und Lichtsensor;

Fahrzeugneigungssensor;

Alarmsirene.
18 Nicht belegt
19 Nicht belegt
20 Nicht belegt
21 Nicht belegt
22 10A Luftmassenmesser;

5A Relais elektrische Kraftstoffpumpe 2.
23 10A Heizwiderstand Lüftungssystem Motor-Sicherungskasten (Version für Länder mit kaltem Klima)
24 5/20A Rückfahrlichtschalter;

Multifunktionsschalter;

Automatikgetriebesteuerung;

Mechatronikgruppe DSG-Getriebe.
25 Injektoren 10A (bis November 2005);

10A Bedienfeld für Garagentoröffner (bis April 2006).
26 10A Schalter Heckscheibenrollo (ab Mai 2005);

Steuerung Heckscheibenrollo (ab Mai 2005).
27 5A Relais Frischluftgebläse;

Steuergerät Climatronic.
28 20A Steuergerät Anhängererkennung (ab Mai 2006)
29 20A Anhängererkennungssteuerung (hinteres linkes Seitenlicht, Bremslicht, Blinker rechts/links) (bis April 2006);

Steuerung elektromechanische Parkbremse (ab Mai 2006).
30 15A Anhängersensorsteuerung;

Steuerung elektromechanische Parkbremse (ab Mai 2006).
31 15/25A Anhängererkennungssteuerung (bis April 2006), (ab Mai 2006);

Steuerung Kraftstoffpumpe und zugehöriges Relais.
32 30A Steuergerät Bordnetz (beheizte Heckscheibe)
33 20A Schiebedachsteuerung
34 15A Kraftstoffpumpe Zusatz
35 25/30A Relais Scheinwerferreinigungsanlage;

Scheinwerferwaschpumpe.
36 20A Relais für Zusatzheizungsbetrieb (außer Fahrzeuge mit Climatronic)
37 25A Steuergerät Sitzheizung vorne
38 15A Steuergerät Anhängererkennung (ab Mai 2006);

Zigarettenanzünder (bis April 2006), hinterer Zigarettenanzünder – (bis April 2006).
39 5 / 40A Steuergerät Frischluftgebläse (Climatronic);

Klimaanlagensteuergerät.
40 5A Lichtschalter
41 15A Zigarettenanzünder (ab Mai 2006), hinterer Zigarettenanzünder (ab Mai 2006);

40A Heizungsgebläse und zugehöriges Relais (bis April 2006).
42 15A Pumpe und Elektromotor für Scheibenwaschanlage vorne und hinten
43 20A Steuergerät Zusatzheizung
44 20A Relais für Zusatzheizungsbetrieb
45 Steckdose 25A 12V
46 5A Walkie-Talkie-Schalter;

Motorstarttaste.
47 Tachometer 15A;

Anschlusspunkte für Zusatzausstattung;

Kontrollleuchte Innenbeleuchtung.
48 Anschlusspunkt Ladegerät 20A (nur für Polizeifahrzeuge ab Mai 2005)
49 Nicht belegt
Leggere  Volkswagen Vento (A3) (1992-1999) – Sicherungskasten

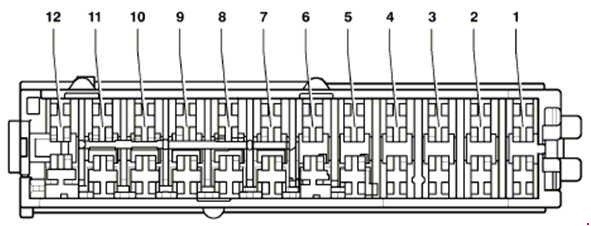

Beschreibung – Typ 2

Fahrzeugbau ab Mai 2008.

1 10A Heckscheibenrollo
2 5A ASR- und ESP-Deaktivierungstaste;

AUTO HOLD-Taste;

ABS-Einheit;

Elektromechanische Feststellbremssteuerung.
3 5A Lichtschalter;

Bremslichtschalter;

Motorölstands- und Temperatursensor;

Servolenkungssteuergerät.
4 5A Steuergerät für elektronische Dämpfungsregelung;

Steuergerät für Anhängererkennung;

Steuergerät für adaptives Licht und Scheinwerferreichweite;

Diagnosestecker.
5 10A Dimmer für Schalter und Instrumentenbeleuchtung;

Scheinwerfer-Reichweitenregulierung;

Steuergerät linker Scheinwerfer.
6 10A Allradantriebssteuerung
7 5A Steuergerät Kombiinstrument;

Diagnoseschnittstelle Datenbus.
8 10A Steuergerät rechter Scheinwerfer;

Stellmotor rechte Scheinwerfer-Reichweitenregulierung.
9 10A Airbag-Steuergerät;

Sitzbelegungserkennungs-Steuergerät;

Warnleuchte Beifahrerairbag-Deaktivierung.
10 10A Tiptronic-Schalter;

Luftmassenmesser;

Kraftstoffpumpen-Steuergerät;

Kraftstoffpumpen-Steuergerät;

Motronic-Leistungsrelais;

Motorsteuergerät.
11 5A Schlüssel für Notfalldatenrekorder;

Spiegel mit Taxameter;

Tachograph.
12 10A Fahrertür-Steuergerät;

Beifahrertür-Steuergerät.
13 10A Lichtschalter;

Diagnosestecker.
14 Sirenenalarm 10A
15  5A Bordnetzsteuergerät;

Vordere Deckenleuchte.
16 10A Elektronische Zündsperre;

Steuergerät elektronische Lenksäulenverriegelung.
17 5A Taste elektromechanische Feststellbremse;

ABS-Einheit.
18 10A Heizwiderstand Lüftungssystem Sicherungskasten (Version für Länder mit kaltem Klima)
19 7,5A Steuergerät adaptive Geschwindigkeitsregelung;

Steuergerät Parklenkassistent;

Steuergerät Spurverlassenswarnung;

Steuergerät Parklenkassistent.
20 5A Garagentoröffner-Bedienfeld
21 10A Elektrochromatischer Innenspiegel;

Sitzheizungsschalter;

Hochdrucksensor;

Luftverschmutzungssensor;

Frischluftgebläse-Relais;

Heizwiderstand Sprühdüsen;

Klimaanlagen-Steuergerät;

Spannungsüberwachungsrelais.
22 20A Steuergerät elektromechanische Feststellbremse
23 15A Steuergerät Anhängererkennung
24 20A Steuergerät elektromechanische Feststellbremse
25 20A Steuergerät Anhängererkennung
26 15A Steuergerät elektronisches Dämpfungssystem
27 15/20A Kraftstoffpumpenrelais
28 10A Steuergerät hintere Türen;

Zentrales Komfortsystem.
29 25A Steuergerät Sitzheizung hinten
30 20A Schiebedachsteuerung
31 30A Wechselrichter mit Steckdose, 12V – 230V
32 30A Bordnetzsteuergerät (beheizbare Heckscheibe)
33 30A Scheinwerferreinigungsanlagenrelais;

Scheinwerfer-Sprühpumpe.
34 25A Steuergerät Sitzheizung vorne
35 30A Heckklappensteuerung
36 15A Schalter Lordosenstützenverstellung;

Taste Sitzneigungsverstellung;

Taste Lehnenpositionsverstellung.
37 10A Magnetfeldsensor für Kompass;

Regen- und Lichtsensor;

Fahrzeugneigungssensor;

Rückfahrkamera-Steuergerät;

Climatronic-Steuergerät;

Funkempfänger für Zusatzwasserheizung;

Spannungsüberwachungsrelais.
38 40A Heizgebläse-Relais;

Heizgebläse-Steuergerät;

Climatronic.
39 15A Multifunktionsschalter (nur für Fahrzeuge mit 6-Gang-Automatikgetriebe);

Automatikgetriebe-Steuergerät;

Rückfahrlichtschalter;

Mechatronik-Gruppe DSG-Getriebe.
40 15A Relais Ladung Zweitbatterie;

Sprühpumpe;

Heckscheibenwischermotor.
41 Zigarettenanzünder 20A
42 15A Steckdose 12V
43 20A Steuergerät Zusatzheizung (nur mit Zweitbatterie)
44 30A Steuergerät Fahrer- und Beifahrertür
45 20A Relais für Betrieb im Standheizungsmodus (nur bei Vorhandensein einer zweiten Batterie)
46 Nicht verwendet
47 10A Telefon-Transceiver (nur Fahrzeuge mit Start-Stopp-System)
48 5A Steuergerät Kombiinstrument (nur Fahrzeuge mit Start-Stopp-System)
49 Nicht verwendet

Sicherungskasten auf der Beifahrerseite

Befindet sich am rechten Rand des Armaturenbretts.

Typ 1

Sicherungskasten Typ 1 am rechten Armaturenbrett auf der Beifahrerseite.

Beschreibung

1 5A Magnetfeldsensor für Kompass (nur Fahrzeuge ab Mai 2005)
2 5A Elektromechanische Feststellbremssteuerung, ABS-Steuerung
3 5A Magnetfeldsensor für Kompass (nur Fahrzeuge bis April 2006);

Parklenkassistent.
4 5A Adaptive Geschwindigkeitsregelungseinheit
5 10A Steuergerät rechter Scheinwerfer (nur für Scheinwerfer mit Entladungslampen)
6 5A Tiptronic-Schalter
7 5A Steuergerät für adaptives Licht und Scheinwerfer-Durchflussregelung (nur für Scheinwerfer mit Entladungslampen)
8 5A Hochdrucksensor;

Motorölstandsensor;

Temperatursensor.
9 10A Warnleuchte Beifahrerairbag-Deaktivierung;

Airbag-Steuergerät;

Sitzbelegungserkennungs-Steuergerät.
10 5A Kraftstoffpumpen-Steuergerät
11 Nicht verwendet
12 10A Steuergerät Beifahrertür vorne;

Steuergerät hintere rechte Tür (nur Fahrzeuge bis April 2006).
13 10A Steuergerät Parklenkassistent (nur Fahrzeuge bis April 2006)
14 5A Steuergerät Rückfahrkamera (nur Fahrzeuge ab November 2007)
15 5A Climatronic-Steuergerät;

Klimaanlagen-Steuergerät.
16 5A Tiptronic-Schalter
17 5A Warnleuchte elektromechanische Feststellbremse;

ABS-Steuergerät.
18 Nicht verwendet
19 Nicht verwendet
20 Nicht verwendet
21 Nicht verwendet
22 30A Wechselrichter mit Stecker, 12V – 230V
23 30A Heckklappensteuerung
24 30A Steuerung automatische Verriegelung hintere linke Tür (Variante)
25 30A Steuerung automatische Verriegelung hintere rechte Tür (Variante)
26 Nicht verwendet
27 25A Steuergerät Sitzheizung hinten
28 15A Steuergerät Kraftstoffpumpe (nur Fahrzeuge bis April 2006)
29 30A Steuerung Fahrer- und Beifahrertür
30 20A Steuerung elektrische Parkbremse (nur Fahrzeuge bis April 2006);

Zentrales Steuergerät Komfortsystem (nur Fahrzeuge von Mai 2006 bis Oktober 2006)
31 20A Steuerung elektrische Parkbremse (nur Fahrzeuge bis April 2006);

15A Steuerung Kraftstoffpumpe.
32 Nicht verwendet
33 20A Steckdose 12 V (nur Fahrzeuge bis April 2006)
34 15A Steuergerät Kraftstoffpumpe
35 Zigarettenanzünder 20A (nur Fahrzeuge bis April 2006)
36 Nicht verwendet
37 Nicht verwendet
38 15A Steckdose 12 V (nur Fahrzeuge ab Mai 2006)
39 10A Sitzheizungsregler;

Climatronic-Steuergerät;

Relais Ladung Zweitbatterie;

Sprühdüsenheizung.
40 5A Notfalldatenrekorder (nur Fahrzeuge als Taxi bis Mai 2005)
41 15A Taxameter;

Spiegel mit Taxameter;

Beleuchtungslampe für Schlüssel bei aktiviertem Alarm;

Anschlusspunkt im Handschuhfach und Kofferraum.
42 20A Anschlusspunkt im Handschuhfach (nur Fahrzeuge als Taxi bis Mai 2005)
43 5A Fernbedienung Taxi-Alarm;

Anschlusspunkt im Handschuhfach und Kofferraum.
44 10A Steuergerät Fernbedienung mit Diebstahlwarnanlage, 12V Steckdose
Leggere  Volkswagen Passat B7 (2010-2015) – Sicherungskasten

Typ 2

Verwendet ab Mai 2008.

Sicherungskasten Typ 2 auf der Beifahrerseite, verbaut ab Mai 2008.

Beschreibung

1 30A Steuergerät 2 Kofferraumabdeckungen (nur Variante)
2 30A Steuerung Kofferraumabdeckung (nur Variante)
3 Nicht verwendet
4 Nicht verwendet
5 Reserviert für Spezialfahrzeuge
6 Reserviert für Spezialfahrzeuge
7 Reserviert für Spezialfahrzeuge
8 Reserviert für Spezialfahrzeuge
9 Reserviert für Spezialfahrzeuge
10 Nicht verwendet
11 Nicht verwendet
12 Nicht verwendet

Relaiskästen

Befinden sich unter dem Armaturenbrett auf der Fahrerseite. Hier befindet sich auch das Bordnetzsteuergerät.

Relaiskästen und Bordnetzsteuergerät unter dem Armaturenbrett auf der Fahrerseite.

Beschreibung

V1 Relais Stromversorgung Klemme 15, (460)
V2 Frei
VZ Frei
B4 Relais Stromversorgung Klemme 30, (449)
B5 Relais Heckscheibenheizung, (53)
B6 Relais Doppelhorn, (449)
B7 Relais Doppelsprühpumpe Nr. 1, (404)
B8 Relais Doppelsprühpumpe Nr. 1, (404)
B9 Relais Klemme X, (460)

Zusätzliche Relaisunterstützung ist im Bordnetzsteuergerät enthalten. In Fahrzeugen mit Sitzheizung ist dieser Sicherungskasten mit bimetallischen Thermosicherungen für die Heizelemente ausgestattet.

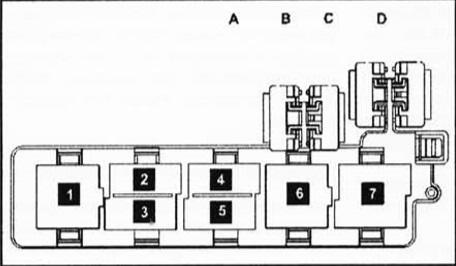

Zusätzliche Relaisunterstützung und bimetallische Thermosicherungen im Bordnetzsteuergerät.

Beschreibung

  1. Relais Zusatzheizung, (53)
  2. Frei
  3. Relais Frischluftgebläse, (404)
  4. Frei
  5. Relais Kraftstoffpumpe Nr. 2, (404)
  6. Relais Scheinwerferwaschanlage, (53)
  7. Relais Stromversorgung Klemme 50, (433)
  • A – Reserve
  • B – Reserve
  • C – Thermosicherung Nr. 1 (30 A) für Fahrersitzverstellung
  • D – Thermosicherung Nr. 2 (30 A) für Fahrersitzverstellung

Kofferraum

Beschreibung der Sicherungsanordnung im Kofferraum des Passat B6.

Beschreibung

1 30A Sicherungskasten links und rechts
2 80A Sicherungen in der Schaltgruppe
3 125A Stromversorgung Schalteinheit
4 5A Bordnetzsteuergerät

Auf der linken Seite des Kofferraums, hinter der Seitenverkleidung, können sich einige Relais befinden:

  • 70A – Limousine;
  • 60A – Variant.

Position einiger Relais hinter der Seitenverkleidung im linken Kofferraumbereich.

Über Volkswagen Passat B6 (2005-2010)

Der Volkswagen Passat B6, hergestellt zwischen 2005 und 2010, ist ein beliebtes Mittelklassemodell, das eine Kombination aus Komfort, Zuverlässigkeit und Leistung bietet. Dieses Modell ist bekannt für sein elegantes Design und seinen geräumigen Innenraum, der ausreichend Platz für Passagiere und Gepäck bietet. Der Passat B6 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Effizienzstufen boten. Zu den häufigsten Motoren gehörten der 1.6 FSI, 2.0 FSI, 2.0 TDI und 3.2 V6 FSI, wobei jeder ein einzigartiges Fahrerlebnis bot.

Sicherungskasten-Schema Volkswagen Passat B6

Diese Seite zeigt das Sicherungskasten-Schema für den Volkswagen Passat B6, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite und auch im Motorraum. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn ordnungsgemäß zu warten.

Post correlati:

  1. Volkswagen Passat B3 (1988-1993) – Sicherungskasten
  2. Volkswagen Arteon (2017-2019) – Sicherungskasten
  3. Volkswagen Caddy (2003-2015) – Sicherungskasten
  4. Volkswagen Touran II (1T3) (2010-2015) – Batterien
  5. Volkswagen Lupo (1998-2005) – Batterien
  6. Volkswagen New Beetle (1998-2010) – Batterien
  7. Volkswagen Golf 3 (1991-1997) – Batterie
  8. Volkswagen LT (1996-2006) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
