Volkswagen Passat B5 (1996-2005) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Passat B5 (1996–2005), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Passat B5 (1996-2005) – schéma poistkovej skrinky
Herstellungsjahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Passat B5 (1996-2005) ist die Sicherung 33 im Sicherungskasten.
Der Sicherungskasten befindet sich auf der linken Seite des Fahrgastraums
| Nummer | Ampere [A] | Beschreibung |
| 1 | 5 | Beheizte Scheibenwischerdüse |
| 2 | 10 | Blinkersystem |
| 3 | – | Nicht verwendet |
| 4 | 5 | Kennzeichenbeleuchtung |
| 5 | 10 | Elektrische Sitze;
Klimaanlage; Telematik; Multifunktionslenkrad; Schiebedach; Spiegelverstellung; HomeLink. |
| 6 | 5 | Komfortsystem-Steuergerät |
| 7 | 10 | ABS;
Geschwindigkeitsregelsystem; Motorsteuergerät. |
| 8 | 5 | Automatische Scheinwerfereinstellung |
| 9 | 5 | Einparkhilfe |
| 10 | 5 | CD-Wechsler;
Telematik; Multifunktionslenkrad; Navigation; Radio. |
| 11 | 5 | Elektrische Sitze mit Memory |
| 12 | 10 | B+ (Batterieplusspannung)
für Datenverbindung (DLC) |
| 13 | 10 | Bremslichter |
| 14 | 10 | Komfortmodulsystem |
| 15 | 10 | Instrumente. Armaturenbrett, Klimaanlage;
Automatikgetriebe. |
| 16 | 5 | ABS;
Lenkwinkelsensor. |
| 17 | 10 15 |
Stromversorgung;
Telematik, |
| 18 | 10 | Rechter Hauptscheinwerfer, Fernlicht |
| 19 | 10 | Linker Hauptscheinwerfer, Fernlicht |
| 20 | 15 | Rechter Hauptscheinwerfer, Abblendlicht |
| 21 | 15 | Linker Hauptscheinwerfer, Abblendlicht |
| 22 | 5 | Standlicht, rechte Seite |
| 23 | 5 | Standlicht, linke Seite |
| 24 | 25 | Scheibenwischersystem |
| 25 | 30 | Frischluftgebläse;
Umluftregelung; Klimaanlage; Schiebedach. |
| 26 | 30 | Heckscheibenheizung |
| 27 | 15 | Scheibenwischersystem für Heckscheiben |
| 28 | 20 | Kraftstoffpumpe (FP) |
| 29 | 20 | Motorsteuergerät,
Kühlmittelgebläse. |
| 30 | 20 | Schiebedach |
| 31 | 15 | Warnblinkanlage;
Geschwindigkeitsregelsystem; Automatikgetriebe; Spiegelregelung; Diagnose. |
| 32 | 20 | Motorsteuergerät (ECM);
Geschwindigkeitsregelsystem. |
| 33 | 15 | Zigarettenanzünder |
| 34 | 15 | Motorsteuergerät (ECM);
Einspritzdüsen. |
| 35 | 30 | Anhängersteckdose |
| 36 | 15 | Nebelscheinwerfer |
| 37 | 20 | Radiosystem, Navigation |
| 38 | 15 | Komfortmodulsystem |
| 39 | 15 | Notbeleuchtungssystem |
| 40 | 25 | Doppelhorn |
| 41 | 25 | Telematik |
| 42 | 25 | ABS |
| 43 | 15 | Motorsteuergerät (ECM) |
| 44 | 30 | Sitzheizung |
Relais- und Sicherungsverteilung – Passat B5 Sicherungen Beschreibung
| Relais-Schema auf der Tafel mit dreizehn
Hilfsrelais über der Relaisplatte |
||
| 1 | Kühlgebläse (FC)-Klimaanlagensteuerung
Relais (373) |
|
| 2 | Schiebedachrelais (79) | |
| 3 | Klimaanlagen-Kupplungsrelais (267);
Klimaanlagen-Kupplungsrelais (384). |
|
| 4 | Tagfahrlicht;
Server-Schalterrelais (173). |
|
| 5 | Taxi-Alarmrelais;
Fernlichtrelais; Laser-Notfallrelais. |
|
| 6 | Wählhebellichtrelais | |
| 7 | Nebelscheinwerferrelais (381) | |
| 8 | Steuergerät für Multifunktionslenkrad (451);
Steuergerät für Multifunktionslenkrad (452). |
|
| 9 | Steuergerät für Multifunktionslenkrad (451);
Steuergerät für Multifunktionslenkrad (452). |
|
| 10 | Bremsassistenzrelais (373) | |
| 11 | Taxi-Alarmrelais;
Laser-Notfallrelais (200). |
|
| 12 | Doppelhornrelais (53);
Taxi-Alarmrelais. |
|
| 13 | Parken/Neutral (PNP);
Relais (175); Startrelaisposition – Kupplung (53). |
|
| Sicherungen auf der Tafel mit dreizehn
Relaisplatte |
||
| A | 25 | Sicherung für Taxi |
| B | 20 | Sicherung für Taxi |
| B | 10 | Fernlicht links |
| C | 15 | Sicherung für Bremssystem;
Vakuumpumpe. |
| D | 20 | Sicherung für Steckdose (12 V);
Hintere Konsole. |
| E | 5 | Sicherung für Taxi |
| E | 10 | Fernlicht rechts, |
| Relaisposition auf der Relaisplatte | ||
| 1a | Doppelhornrelais (53) | |
| 2b | Lastreduzierungsrelais (370) | |
| 3c | Nicht verwendet | |
| 4d | Kraftstoffpumpenrelais (FP) (372) (409) | |
| V | Intermittierendes Scheibenwischerrelais (377) (389)
Intermittierendes Scheibenwischerrelais; Regensensor (192). |
|
| VI | Intermittierendes Scheibenwischerrelais (377) (389);
Intermittierendes Scheibenwischerrelais; Regensensor (192). |
|
| Sicherungen auf der Relaisplatte | ||
| A | 20 | Sicherung für 12V Steckdose I im Kofferraum |
| B | 20 | Sicherung für 12V Steckdose II im Kofferraum |
| C | 10 | Sicherung für Taxi |
Relais-Schema auf der Tafel mit acht Hilfsrelais hinter der Relaisplatte
| Relaisposition auf der Relaisplatte | |
| 1 | Nicht verwendet |
| 2 | Nicht verwendet |
| 3 | Relais für Kühlgebläse (FC) 80 W (373) |
| 4 | Nicht verwendet |
| 5 | Relais für Kühlgebläse erste Geschwindigkeit (FC) (373) |
| 6 | Relais für Kühlgebläse (FC) (373) |
| 7 | Relais für ABS mit ESP (373) |
| 8 | Relais für Kühlgebläse (FC) (370) |
| Sicherungen auf der achten Tafel
Hilfsrelais |
|
| 30A | Sicherung Hydraulikpumpe ABS |
| 30A | Sicherung Fensterheber |
| 30A 40A 60A |
Sicherung Kühlmittelgebläse |
| 5A | Sicherung Kühlmittelgebläse |
| 30A 50A |
Sicherung Hydraulikpumpe ABS |
| 30A | Automatischer Schalter – Beifahrersitz |
| 30A | Steckdosenschalter – Fahrersteckdose |
| 30A | Alarmsystem mit Diebstahlwarnanlage;
Telematik. |
| 15A | Alarmsystem mit Diebstahlwarnanlage |

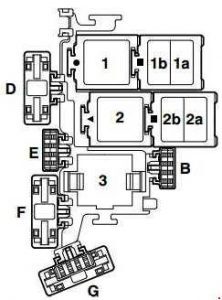

Relais- und Sicherungsverteilung auf der Relaisplatte
| Nummer | Ampere [A] | Beschreibung |
| B | 10 | Sicherungen für Einspritzdüsen (S116) |
| B | 5 | Sicherung für Hilfskühlmittelpumpe Motor (EC) |
| D | 50 | Sicherung Sekundärluftpumpe (S130) |
| E | 40 | Sicherung für thermische Zündspule (S115) |
| F | 5 | Motorsteuergerät (ECM) Sicherungen (S102) |
| G | 10 | Sicherung Motorelektronik (S282) |
| 1 | Motronic Motorsteuergerät (167),
Motorkennbuchstabe BDP |
|
| 2 | Relais Sekundärluftpumpe (AIR) (373), (100) | |
| 3 | Motronic Motorsteuergerät (429), (219)
Hilfskühlmittelpumpe Motor (EC); Relais Pumpe (53), (411) |
|
Über Volkswagen Passat B5 (1996-2005)
Der Volkswagen Passat B5, hergestellt zwischen 1996 und 2005, ist ein beliebtes Mittelklassemodell, das eine Kombination aus Komfort, Zuverlässigkeit und Leistung bietet. Dieses Modell ist bekannt für sein elegantes Design und die hochwertige Verarbeitung des Innenraums. Der Passat B5 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren. Zu den häufigsten Benzinmotoren gehörten der 1.6, 1.8, 2.0 und 2.8 V6, während die Dieselversionen den beliebten 1.9 TDI umfassten. Dank der breiten Palette an Motoren und Ausstattungen wurde der Passat B5 zu einer beliebten Wahl für Familien und Einzelpersonen, die ein zuverlässiges und komfortables Fahrzeug suchten.
Sicherungskasten-Schema Volkswagen Passat B5
Diese Seite zeigt das Sicherungskasten-Schema für den Volkswagen Passat B5, das für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise an zwei Stellen: unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Schemata auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, ein genaues Schema zur schnellen Identifizierung und zum Austausch von Sicherungen zur Verfügung zu haben.
