Volkswagen Sharan (7N1) (2010-2015) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Sharan (7N1) (2010–2015), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

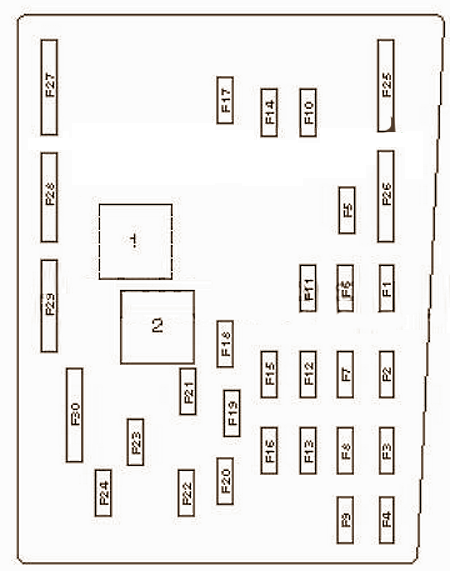

Nummer	Beschreibung	Ampere [A]
F1	Spannungsstabilisatorblock	30
F2	Stromversorgungssteuergerät	30
F3	ABS/ESP	30
F4	Stromversorgungssteuergerät; Stromkreis; Beleuchtung links.	30
F5	Batteriesteuergerät	5
F6	Stromkreis; Beleuchtung rechts.	30
F7	Relais für Zweiklanghorn; Relais für beheizbare Windschutzscheibe.	25
F8	Audioverstärker	30
F9	Audiosystem; Navigation.	20
F10	Motorsteuerung	30
F11	Diagnoseeinheit	5
F12	Mechatronikeinheit DSG	15
F13	Hauptrelais	5
F14	Motorsteuerung	10/30

F15	–
F 16	Motorsteuerung	15/30
F17		15/20
F18	Kraftstoffpumpe	30
F19	Scheibenwischer vorne	30
F20	Relais für Kühlmittelpumpe	15
F21	Zusatzheizung	20
F22	Relais für Scheinwerferreinigung	20/30
F23		15
F24		10
F25	ABS/ESP-System	40
F26	Steuergerät für Heizungsgebläse	40
F27	Hauptzündkreise	50
F28	Glühkerzen	50
F29		40
F30	Hilfsstromkreise	50

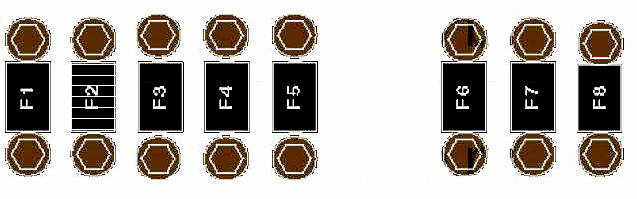

Stromversorgungsschema

Nummer	Beschreibung	Ampere [A]
1	Ladesystem; Generator.	150/200
2	Servolenkung	80
3	Steuergerät für Kühlerventilatormotor	80
4		80
5		100
6	Beheizbare Windschutzscheibe	50
7	Kühlmittelheizung	70
8	Thermosicherung 2. Hintere Schiebetür rechts. Thermosicherung 1. Stellt die Position des Fahrersitzes ein. Thermosicherung 1. Stellt die Position des Beifahrersitzes ein	60

Im Innenraum

Das Armaturenbrett befindet sich auf der Fahrerseite.

Leggere  Volkswagen Passat B4 (1993-1997) – Sicherungskasten

Nr	Beschreibung	Ampere [A]
F4	Relais Anlassermotor	10
F5	Fahrwerksregelsystem	10
F9	SRS	7,5
F10	Sonderfahrzeugausstattung	5
F11	4WD-Steuerungssystem	10
F12	Xenon-Scheinwerfer (links)	10
F13		5
F14		7,5
F15		10
F 16	Xenon-Scheinwerfer (rechts)	10
F17	Telefon	5
F18	Sonderfahrzeugausstattung	7,5
F20	ABS/ESP	5
F21	Klimaanlage; Heizung.	5
F24	Fernbedienungssystem für Zentralverriegelung und Motorstart	7,5
F26	Klimaanlage; Heizung.	5
F28	Heckscheibenwischermotor	10/15
F36	Feststellbremse	30
F37		10/25
F38		10/30
F39	Elektronisches Steuergerät Lenksäule	7,5
F40	Multimediasystem	5
F41	Armaturenbrett	5
F42	Fahrwerksregelsystem	15
F43	Elektrischer Sitz	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Feststellbremse	30
F50		30
F51	Sitzheizung	30
F52		20/30
F53	Zubehör-Stromanschluss	30
F54	Lenksäulenverriegelung	10
F55	Elektrischer Anschluss für Anhänger	25
F56	Anhängersteuergerät	30
F57	Zweikanalradio	10
F58	Sonderfahrzeugausstattung	25

Nummer	Beschreibung	Ampere [A]
F4	Relais Anlassermotor	10
F5	Fahrwerksregelsystem	10
F9	SRS	7,5
F10	Sonderfahrzeugausstattung	5
F11	4WD-Steuerungssystem	10
F12	Xenon-Scheinwerfer (links)	10
F13		5
F14		7,5
F15		10
F 16	Xenon-Scheinwerfer (rechts)	10
F17	Telefon	5
F18	Sonderfahrzeugausstattung	7,5
F20	ABS/ESP	5
F21	Klimaanlage; Heizung.	5
F24	Fernbedienungssystem für Zentralverriegelung und Motorstart	7,5
F26	Klimaanlage; Heizung.	5
F28	Heckscheibenwischermotor	10/15
F36	Feststellbremse	30
F37		10/25
F38		10/30
F39	Elektronisches Steuergerät Lenksäule	7,5
F40	Multimediasystem	5
F41	Armaturenbrett	5
F42	Fahrwerksregelsystem	15
F43	Elektrischer Sitz	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Feststellbremse	30
F50		30
F51	Sitzheizung	30
F52		20/30
F53	Zubehör-Stromanschluss	30
F54	Lenksäulenverriegelung	10
F55	Elektrischer Anschluss für Anhänger	25
F56	Anhängersteuergerät	30
F57	Zweikanalradio	10
F58	Sonderfahrzeugausstattung	25

Im Kofferraum

Nr	Beschreibung	Ampere [A]
F1	Elektrische Schiebetür links	40
F2	Steuerung Öffnen/Schließen der Heckklappe	30
F3	Anhängersteuergerät	30
F4		30
1	Relais Stromversorgung Anhängeranschluss

Leggere  Volkswagen Fox (2003-2011) – Batterie

Über Volkswagen Sharan (7N1) (2010-2015)

Der Volkswagen Sharan (7N1) ist ein Familien-Minivan, der von 2010 bis 2015 produziert wurde. Dieses Modell ist bekannt für seine Geräumigkeit und seinen Komfort, was ihn ideal für längere Fahrten und Familienausflüge macht. Der Sharan bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Das Fahrzeug ist mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, was seine Attraktivität für Familien erhöht, die ein zuverlässiges und sicheres Auto suchen.

Sicherungskasten-Schema Volkswagen Sharan (7N1)

Diese Seite zeigt das Sicherungskasten-Schema für den Volkswagen Sharan (7N1), das für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind im Motorraum und im Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die elektrischen Schaltkreise des Fahrzeugs vor Überlastung und Kurzschlüssen schützt.
