Volkswagen Jetta IV (1997-2003) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Jetta IV (1997–2003), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Jetta IV – Sicherungskastenbelegung
Baujahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Jetta IV ist die Sicherung 41 im Sicherungskasten im Fahrgastraum.

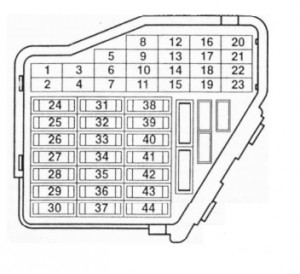

Fahrgastraum
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 10 | Scheibenwischerdüsenheizung;
Innenbeleuchtung; Sitzsteuergerät mit Memory-Funktion. |
| 2 | 10 | Warnblinkschalter |
| 3 | 5 | Nebelscheinwerferrelais;
Dimmer für Instrumentenbeleuchtung. |
| 4 | 5 | Kennzeichenbeleuchtung |
| 5 | 7,5 | Komfortsystem;
Tempomat; Climatronic; Klimaanlage; Steuergeräte für Sitzheizung; Automatischer Innenspiegel Tag/Nacht; Steuergerät für Multifunktionslenkrad; Steuergerät im Lenkrad. |
| 6 | 5 | Zentralverriegelung |
| 7 | 10 | Rückfahrscheinwerfer,
Fahrzeuggeschwindigkeitssensor (VSS) |
| 8 | – | offen |
| 9 | 5 | Antiblockiersystem (ABS) |
| 10 | 10 | Motorsteuergerät (ECM):
Benzinmotor. |
| 5 | Motorsteuergerät (ECM):
Dieselmotor (Jahr 2000) |
|
| 11 | 5 | Kombiinstrument;
Elektromagnet für Getriebesperre. |
| 12 | 7,5 | Stromversorgung des Datenverbindungssteckers (DLC) |
| 13 | 10 | Hintere Bremslichter |
| 14 | 10 | Innenbeleuchtung;
Zentralverriegelung. |
| 15 | 5 | Kombiinstrument;
Getriebesteuergerät (TCM). |
| 16 | 10 | Klimaanlagenkupplung;
Kühlmittelumwälzpumpe. |
| 17 | – | offen |
| 18 | 10 | Rechtes Fernlicht |
| 19 | 10 | Linkes Fernlicht |
| 20 | 15 | Rechtes Abblendlicht |
| 21 | 15 | Linkes Abblendlicht |
| 22 | 5 | Rechte Positionsleuchten;
Rechter Blinker. |
| 23 | 5 | Linke Positionsleuchten;
Linker Blinker. |
| 24 | 20 | Scheibenwischerpumpe für beide Scheiben;
Scheibenwischermotor. |
| 25 | 25 | Frischluftgebläse;
Klimatronic. |
| 26 | 25 | Heckscheibenentfeuchter |
| 27 | 15 | Heckscheibenwischermotor |
| 28 | 15 | Kraftstoffpumpe (FP) |
| 29 | 15 | Motorsteuergerät (ECM):
Benzinmotor. |
| 10 | Motorsteuergerät (ECM):
Dieselmotor. |
|
| 30 | 20 | Steuergerät für elektrisches Schiebedach |
| 31 | 20 | Getriebesteuergerät (TCM) |
| 32 | 10 | Einspritzdüsen: Benzinmotor |
| 15 | Einspritzdüsen: Dieselmotor | |
| 33 | 20 | Scheinwerferreinigungsanlage |
| 34 | 10 | Motorsteuerung |
| 35 | 30 | 12-V-Stromversorgung (im Kofferraum) |
| 36 | 15 | Nebelscheinwerfer |
| 37 | 10 | Klemme (86S) am Radio;
Kombiinstrument. |
| 38 | 15 | Zentralverriegelung
(mit elektrischen Fensterhebern); Kofferraumbeleuchtung; Fahrertür/Tankklappe; Motor für Heckklappenentriegelung. |
| 39 | 15 | Warnblinkanlage |
| 40 | 20 | Zweiklanghorn |
| 41 | 15 | Zigarettenanzünder |
| 42 | 25 | Radio |
| 43 | 10 | Motorsteuerung |
| 44 | 15 | Sitzheizung |

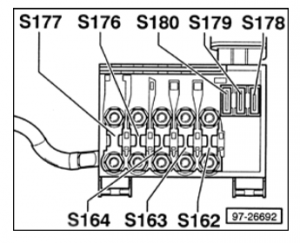

Sicherungsbelegung im Sicherungshalter / Batterie:
| Nummer | Stromstärke [A] | Beschreibung |
| S162 | 50 | Glühkerze (Kühlmittel) |
| S163 | 50 | Kraftstoffpumpenrelais (FP);
Glühkerzenrelais. |
| S164 | 40 | Steuergerät für Kühlgebläse (FC);
Kühlgebläse. |
| S177 | 90/110 | Generator (GEN) |
| 120/150 | ||
| S178 | 30 | ABS (Hydraulikpumpe) |
| S179 | 30 | ABS |
| S180 | 30 | Kühlmittelgebläse |
Über Volkswagen Jetta IV (1997-2003)
Der Volkswagen Jetta IV, produziert von 1997 bis 2003, ist eine beliebte Kompaktlimousine, die Zuverlässigkeit und Komfort bietet. Dieses Modell ist bekannt für sein elegantes Design und seine hochwertige Verarbeitung. Der Jetta IV war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ein gutes Gleichgewicht zwischen Leistung und Wirtschaftlichkeit boten. Zu den häufigsten Motoren gehörten der 1,6-Liter-Benzinmotor und der 1,9-Liter-TDI-Diesel, die wegen ihrer Effizienz und Langlebigkeit beliebt waren. Der Innenraum des Fahrzeugs bot ausreichend Platz für Passagiere und war mit den modernen Technologien der damaligen Zeit ausgestattet, was den Jetta IV zu einer attraktiven Wahl für viele Fahrer machte.
Sicherungskastenbelegung Volkswagen Jetta IV
Diese Seite zeigt die Sicherungskastenbelegung für den Volkswagen Jetta IV, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion des Fahrzeugs, und daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
