Volkswagen Polo III 6N2/1 (1994-2001) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Polo III 6N/6N2 (1994–2001), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Polo III 6N2 – Sicherungskastenbelegung
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Polo III 6N2 (1994-2001) ist je nach Sicherungskastentyp die Sicherung 22 oder 46.

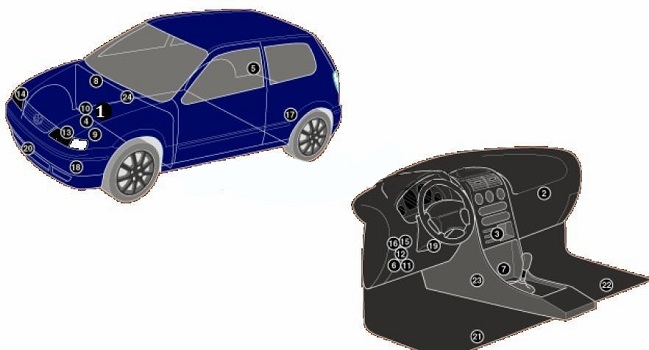

Lage der Steuergeräte
Beschreibung
| 1 | ABS-Elektronik-Steuergerät |
| 2 | Widerstand des Heizungs- und Klimaanlagengebläsemotors – im Heizungsblock |
| 3 | Klimaanlagen-/Kühlersteuergerät |
| 4 | Batterie |
| 5 | Zentralverriegelungssteuergerät – rechte Seite des Kofferraums |
| 6 | Diagnosestecker (DLC) -> 08/99 |
| 7 | Diagnosestecker (DLC) -09/99> – hinter dem Handschuhfach |
| 8 | Motorsteuergerät – am Resonator des Ansaugsystems |
| 9 | Steuergerät des Kühlgebläsemotors |
| 10 | Sicherungskasten Relais, Motorraum |
| 11 | Sicherungskasten Relais, Armaturenbrett 1 |
| 12 | Sicherungskasten Relais, Armaturenbrett 2 |
| 13 | Xenon-Scheinwerfer-Steuerung (links) |
| 14 | Xenon-Scheinwerfer-Steuerung (rechts) |
| 15 | Glühkerzen-Steuerung – in der Nähe des Sicherungskastens, Relais Armaturenbrett 2 |
| 16 | Glühkerzen-Relais – in der Nähe des Sicherungskastens, Relais Armaturenbrett 2 |
| 17 | Scheinwerferwinkel-Steuergerät – linke Seite des Kofferraums |
| 18 | Akustisches Signal – hinter dem Stoßfänger |
| 19 | Elektronisches Wegfahrsperren-Steuergerät |
| 20 | Außentemperatursensor |
| 21 | Sitzheizungssteuerung Fahrer – unter dem Sitz |
| 22 | Sitzheizungssteuerung Beifahrer – unter dem Sitz |
| 23 | Elektronisches SRS-Steuergerät |
| 24 | Elektronisches Getriebesteuergerät – am Resonator des Ansaugsystems |
Fahrgastraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite und ist durch eine Abdeckung geschützt.
Typ 1
Beschreibung
| 1 | Relais der elektromagnetischen Kupplung des Klimakompressors |
| 2 | Relais Heckscheibenwischer |
| 3 | |
| 4 | Relais der Zündhilfsstromkreise |
| 5 | |
| 6 | Aktiviert das Unterbrechungssignalrelais |
| 7 | Relais der Scheinwerferwaschpumpe |
| 8 | Relais für intermittierende Scheibenwischerfunktion |
| 9 | Akustisches Signal für eingeschaltete Blinker links |
| 10 | Verbindung (Nebelschlussleuchte) |
| 11 | Verbindung (akustisches Signal) |
| 12 | Kraftstoffpumpenrelais |
| 13 | Glühkerzenrelais |
| 14 | Relais der Ansaugkrümmerheizung |
| F1 | (10A) Linker Scheinwerfer – Fernlicht;
Scheinwerferwinkelverstellung – links. |
| F2 | (10A) Rechter Scheinwerfer – Fernlicht;
Scheinwerferwinkelverstellung – rechts. |
| F3 | (10A) Kennzeichenbeleuchtung |
| F4 | (15A) Heckscheibenwischer |
| F5 | (15A) Scheibenwischer;
Heizung der Scheibenwaschdüsen. |
| F6 | (20A) Heizungsgebläsemotor;
Klimaanlagenrelais. |
| F7 | (10A) Vorder- und Rückleuchten – rechts |
| F8 | (10A) Vorder- und Rückleuchten – links |
| F9 | (20A) Beheizte Windschutzscheibe |
| F10 | (15A) Nebelschlussleuchte |
| F11 | (10A) Linker Fernlichtscheinwerfer |
| F12 | (10A) Fernlicht – rechter Scheinwerfer |
| F13 | (10A) Hupe |
| F14 | (15A) Rückfahrlichter;
Seitenspiegel. |
| F15 | (10A) Elektrische Motorausrüstung |
| F 16 | (15A) Armaturenbrett |
| F17 | (10A) Zündungsanzeigelampen |
| F18 | (20A) Kraftstoffpumpe;
Lambdasonde. |
| F19 | (30A) Relais des Kühlgebläsemotors |
| F20 | (10A) Bremslichter |
| F21 | (15A) Innenbeleuchtung;
Zentralverriegelung; Armaturenbrett; Diagnosestecker. |
| F22 | (10A) Audiosystem;
Zigarettenanzünder. |
| F23 | (30A) ABS |
| F24 | (30A) ABS |
| F25 | (50A) Zündkerzen |
Typ 2
Beschreibung
| 1 | Lambdasondenheizung 10A |
| 2 | Kennzeichenbeleuchtung 5A |
| 3 | Kraftstoffeinspritzdüse 10A |
| 4 | 5A Linkes Seitenlicht |
| 5 | 5A Rechtes Seitenlicht |
| 6 | 15A Heckscheibenwischer |
| 7 | Blinker 7,5 A |
| 8 | 5A ABS mit EDL/ESP |
| 9 | Scheinwerferwinkelkontrolle 5A |
| 10 | Innenbeleuchtung 7,5A;
Handschuhfachbeleuchtung; Kosmetikspiegelbeleuchtung. |
| 11 | Diagnosestecker 5A;
Klimaanlage. |
| 12 | 10A Rechter Scheinwerfer |
| 13 | 10A Linker Scheinwerfer |
| 14 | 10A Warnblinkanlage |
| 15 | 10A Bremslichter |
| 16 | 5A Zündschalter, Schalter |
| 17 | – |
| 18 | Beheizte Spiegel 5A |
| 19 | Signal 15A |
| 20 | 10A Telematik |
| 21 | 5A Elektronisches Getriebesteuergerät |
| 22 | Alarmanlage 15A |
| 23 | 5A AGR;
Luftmassenmesser; Relais Zusatzheizung; Glühkerzenrelais. |
| 24 | Kupplungspedalschalter 5A (Diesel) |
| 25 | 5A Wählhebelpositionsschalter (Automatikgetriebe) |
| 26 | Klimaanlage 7,5A;
Zentralverriegelung; Elektrische Fensterheber; Elektrisch beheizbare Spiegel; Navigationssystem |
| 27 | 5A Armaturenbrett |
| 28 | Tachometersensor 5A;
Automatische Motorblockierung. |
| 29 | Rückfahrbeleuchtung 7,5A;
Beheizte Scheibenwaschdüsen; Scheinwerfereinstellung. |
| 30 | AGR-Ventil 5A |
| 31 | Motorsteuerung 10A |
| 32 | 5A Deaktivierung des Kraftstoffsteuergeräts (Diesel) |
| 33 | 10A Elektronisches Getriebesteuergerät |
| 34 | 10A Zündtransformator |
| 35 | Panoramadach 25A |
| 36 | Motorsteuerung 15A |
| 37 | Motorsteuerung 15A |
| 38 | Elektrische Fensterheber 25A |
| 39 | Elektrischer Fensterheber Beifahrer 25A |
| 40 | Kraftstoffpumpe 15A |
| 41 | 15A Zentralverriegelung;
Alarmanlage |
| 42 | Radio 15A;
Navigation |
| 43 | 15A Nebelscheinwerfer vorne und hinten |
| 44 | 15A Korrektur linker Scheinwerfer |
| 45 | 15A Korrektur rechter Scheinwerfer |
| 46 | Zigarettenanzünder 15A |
| 47 | Scheinwerferwaschanlage 20A |
| 48 | Beheizte Windschutzscheibe 20A |
| 49 | 25A Heizungsgebläsemotor |
| 50 | 15A Scheibenwischer |
| 51 | 15A Sitzheizung |
Der Sicherungskasten in dieser Version befindet sich hinter dem Sicherungskasten. Dort können sich befinden:
- Alarmrelais
- Scheibenwischerrelais
- Relais für Hilfsstromkreise
- Kraftstoffpumpenrelais
- Beheiztes Spiegelrelais

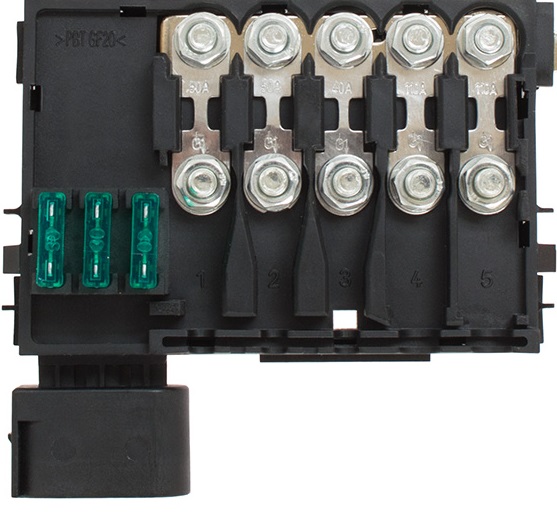

Motorraum
Befindet sich im Batteriekasten.
Beschreibung
| 1 | (110A) Generator |
| 2 | (80A) |
| 3 | (50A) Zündkerzen |
| 4 | (50A) Diesel:
Glühkerzen. (30A) Benzin: Klimaanlagenheizung. |
| 5 | (30A) ABS/ESP-System |
| 6 | (30A) ABS/ESP-System |
| 7 | (30A) Kühlgebläsemotor |
| 8 | (20A) Klimaanlage/Kühler |
| 9 | (10A) Klimaanlage/Kühler |
Über Volkswagen Polo III 6N2/1 (1994-2001)
Der Volkswagen Polo III 6N2/1, produziert von 1994 bis 2001, ist ein Kompaktwagen, der sich aufgrund seiner Zuverlässigkeit und Praktikabilität großer Beliebtheit erfreute. Dieses Modell war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, was den Kunden die Wahl nach ihren Vorlieben und Bedürfnissen ermöglichte. Der Polo III zeichnet sich durch seine kompakten Abmessungen aus, die ideal für den Stadtverkehr sind, und bietet gleichzeitig ausreichend Platz für Passagiere und deren Gepäck. Dank seines Designs und seiner technischen Eigenschaften wurde der Polo III zu einem beliebten Fahrzeug unter Fahrern, die ein zuverlässiges und sparsames Auto suchen.
Sicherungskastenbelegung Volkswagen Polo III 6N2/1
Diese Seite zeigt die Sicherungskastenbelegung für den Volkswagen Polo III 6N2/1, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter dem Armaturenbrett auf der Fahrerseite. Die Diagramme enthalten detaillierte Informationen zu Sicherungsnummern, deren Amperewerten und den Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen des Fahrzeugs zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb Ihres Fahrzeugs, daher ist es wichtig, genaue Diagramme und Informationen zu den Sicherungen zur Verfügung zu haben.
