In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Beetle A5 (2011–2019), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Volkswagen Beetle A5 – Sicherungsplan

Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Beetle A5 ist die Sicherung 30 (20A) im Sicherungskasten der Kabine.

Motorraum

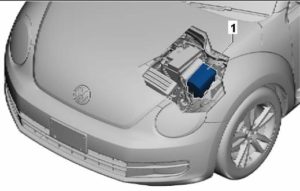

Befindet sich neben der Batterie, unter der Schutzabdeckung.

Nahaufnahme des Sicherungskastens im Motorraum neben der Batterie.

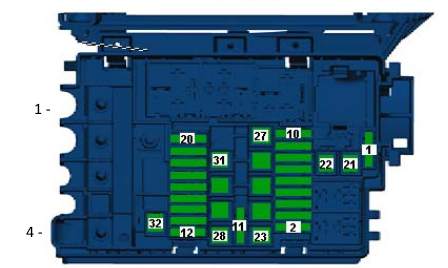

Übersicht des Motorraums mit dem Sicherungskasten unter der Schutzabdeckung.

Nr. Beschreibung
1 Reserve
2 20/30A – Motorsteuergerät
3 5A – Steuergerät Kühlerlüfter
4 15A – Lambdasonde
5 10A – Lambdasonde;

Relais elektrische Kraftstoffpumpe;

Relais Heizwiderstand;

Magnetventil Ladedruckbegrenzung;

Heizwiderstand Kurbelgehäuseentlüftung, Ventil 1;

Variable Ventilsteuerung;

Bypassventil Turbolader;

Drosselklappe Saugrohr;

Umschaltventil Abgasrückführungskühler;

Diagnose-Kraftstoffpumpe.
6 10A – Relais Kraftstoffpumpe;

Relais Sekundärluftpumpe,
7 Motorleistungsrelais;

Magnetventil Ladedruckbegrenzung;

Magnetventil 1 Aktivkohlefilter;

Drosselklappe Saugrohr;

Öldruckregelventil.
8 20 / 30A – Drosselklappengehäuse;

Zündspule 1 mit Endstufe;

Zündspule 2 mit Endstufe;

Zündspule;

Kraftstoffdruckregler;

Kraftstoffdosierventil.
9 10A – Luftmassenmesser;

Relais Kraftstoffpumpe;

Magnetventil Ladedruckbegrenzung;

Magnetventil 1 Aktivkohlefilter;

Ventil 1 Nockenwellenversteller;

Ventil 2 Abgasrückführungssystem;

Bypassventil Turbolader;

Elektromagnetische Lüfterkupplung;

Öldruckregelventil;

Kühlmittelregelventil;

Kühlmittel-Umwälzpumpe 2.
10 10A – Relais Kühlmittelpumpe nach Abschaltung;

Motorsteuergerät;

Glühkerzensteuergerät;

Relais Heizung niedrige Leistung;

Relais Heizung hohe Leistung;

Relais zusätzliche Kühlmittelpumpe;

Relais Motor-Elektronikversorgung;

Kraftstoffdruckregler;

Kühlmittel-Umwälzpumpe 2.
11 5A – Kupplungspedalpositionssensor;

Bremslichtschalter.
12 Reserve
13 Reserve
14 30A – Spannungsstabilisator;

Steuergerät mit Navigationssystem-Radioanzeige;

Steuergerät Navigationssystem.
15 Haupteinheit
16 10A – Relais Motronic-Versorgung;

Relais Klemme 30 Versorgung;

Motorsteuergerät.
17 10A – Relais Alarmsirene
18 40A – Verstärker
19 15/30A – Mechatronikeinheit DSG-Getriebe
20 15A – Mechatronikeinheit DSG-Getriebe
21 5A – Steuergerät Bordnetz (Batterie)
22 30A – Steuergerät Bordnetz
23 40/50A – Heizelement für Zusatzlufterhitzer;

Motor Sekundärluftpumpe.
24 40A – Heizelement für Zusatzlufterhitzer
25 Reserve
26 40 / 50A – Klemme 75 Leistungsrelais 1
27 40A – Leistungsrelais Klemme 15
28 50A – Steuergerät Glühkerzen
29 50A – Steuergerät Kühlerlüfter
30 20/30A – Relais Kraftstoffpumpe;

Versorgungsrelais elektronische Motorelemente.
31 Reserve
32 40A – ABS-Steuergerät
33
34 40A – Heizelement für Zusatzlufterhitzer;

Motor Sekundärluftpumpe.
Hochleistungssicherungen
1 200A – Generator
2 Reserve
3 80A – Steuergerät Lenkunterstützung
4 80A – Sicherungen
Es gibt auch separate Relais-Elemente: Glühkerzen, Kühlgebläse, etc.

Kabine

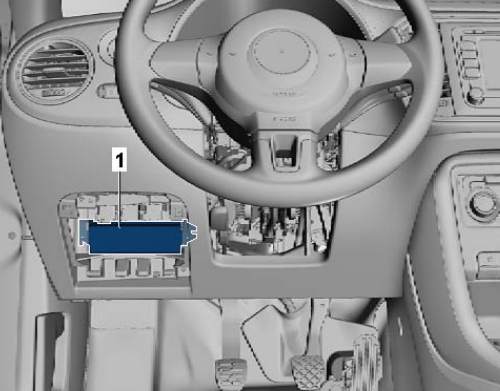

Befindet sich unter dem Armaturenbrett auf der Fahrerseite, hinter einer Schutzverkleidung.Sicherungskasten in der Kabine unter dem Armaturenbrett auf der Fahrerseite.

Leggere  Volkswagen Transporter T5 (2003-2015) – Batterien

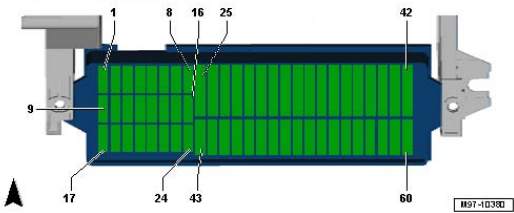

Sicherungskastenplan

Detailansicht des Sicherungskastenplans in der Fahrzeugkabine.

Nummer Beschreibung
1 5A – BU 2 Toter Winkel Kontrolle
2 10A – Steuergerät Alarm-Verbindungsmodul und Kommunikationseinheit
3 5A – BU Kombiinstrument
4 5A – Empfang – Übertragung Telefonapparat
5 10A – Steuergerät Armaturenbrett;

Steuergerät Bordnetz;

Nebelscheinwerfer links.
6 10A – Entriegelungstaste im Griff der Heckklappe;

Rückfahrkamera.
7 5A – Dimmer Schalter und Armaturenbrettbeleuchtung;

Kennzeichenbeleuchtung.
8 10A – Scheibenwaschpumpe Frontscheibe
9 5A – Airbag-Steuergerät;

Warnleuchte Deaktivierung Beifahrerairbag;

Steuergerät Sitzbelegungserkennung.
10 15A – Intermittierender Scheibenwischerschalter
11 5A – Lichtschalter
12 Reserve
13 5A – Start-Stopp-Modus-Taste;

Klappspiegelschalter;

Reifendruckanzeigetaste;

Rückfahrlichtschalter;

Hochdrucksensor;

Luftverschmutzungssensor;

Heizungsregler;

Parkassistenzregler;

Fahrzeugüberwachungssystemregler;

Elektrochromatischer Rückspiegel;

Waschdüse mit Heizwiderstand.
14 10A – Tempomatschalter;

Tiptronic-Schalter;

Ölstands- und Öltemperatursensor;

Zusatzinstrumente;

ABS-Regler;

Armaturenbrettregler;

Lenkassistenzregler;

Lenksäulenregler;

Spannungsstabilisator;

Diagnoseschnittstelle Datenbus;

Kraftstoffpumpenregler;

Getriebehebel-Sensorregler;

Motorregler;

Heizwiderstand Ölwanne.
15 5A – Dimmer Schalter und Armaturenbrettbeleuchtung;

Luftstrommessgerät;

Steuergerät Schwingungsdämpfungssystem;

Stellmotor Scheinwerferwinkel;

Stecker, 16-polig;

Diagnosestecker.
16 5A – Motorsteuergerät
17 10A – Sensor Innenraumüberwachungssystem;

Fahrzeugneigungssensor;

Alarmsirene.
18 15A – Glühlampe linker Scheinwerfer
19 15A – Rechtes Abblendlicht
20 10A – Tiptronic-Schalter;

Heizungssteuergerät;

Steuergerät Automatikgetriebe;

Climatronic-Steuergerät;

Klimaanlagen-Steuergerät;

Getriebehebel-Sensorsteuergerät;

Elektromagnetische Verriegelung zum Entfernen des Zündschlüssels.
21 15A – Steuergerät Bordnetz
22 5A – Zünd- und Startschalter;

Steuergerät Fahrzeugüberwachung.
23 10A – Regen- und Lichtsensor;

Steuergerät Bordnetz;

Telefon-Transceiver;

Steuergerät für Alarm-Verbindungsmodul und Kommunikationseinheit;

Stecker, 16-polig -T16-;

Diagnosestecker;

Zusatzgeräte.
24 10A – Steuergerät Bordnetz;

Steuergerät Zugangs- und Startberechtigungen;

Elektrische Lenksäulenverriegelung;

Diagnoseschnittstelle Datenbus.
25 10/25A Automatikgetriebe-Regler;

Multifunktionsschalter;

Mechatronikeinheit DSG.
26 30A – Vakuumpumpe Bremssystem
27 Reserve
28 25A – Klemme 75 Leistungsrelais 1
29 5A – Steuergerät Bordnetz
30 20A – Sperrdiode;

Zigarettenanzünder;

12V-Steckdose.
31 30A – Lichtschalter
32 15A – Nebelscheinwerferschalter
33 40A – Heizungssteuergerät;

Klimaanlagen-Steuergerät.
34 10/15A – Steuergerät Armaturenbrett;

Steuergerät Bordnetz;

Glühlampe linker Scheinwerfer;

Glühlampe rechter Scheinwerfer;

Scheinwerfer.
35 10A – Steuergerät Lenksäule
36 30A – Steuergerät Bordnetz
37 5A – Glühlampe Tagfahrlichtmodul links
38 5A – Glühlampe Tagfahrlichtmodul rechts
39 30A – Relais manuelles Abblendlicht und Lichthupe (Fernlicht)
40 Reserve
41 Reserve
42 Reserve
43 30A – Steuergerät Beifahrertür vorne
44 30A – Steuergerät Bordnetz
45 30A – Fahrertürregler
46 Reserve
47 20A – Relais Kraftstoffpumpe
48 30A – Steuergerät Bordnetz
49 40A – Steuergerät Heizungsgebläse
50 30A – Regler Sitzheizung vorne
51 30A – Regler Schiebedach
52 20A – Steuergerät Bordnetz
53
54 25A – Steuergerät Automatikgetriebe
55 20A – Lichtschalter, Abblendlicht und Lichtschalter (inkl. Fernlicht)
56 20A – Steuergerät Bordnetz
57 25A – Steuergerät Navigationssystem mit Display, Haupteinheit
58 10A – Relais Reduktionsmitteldosiersystem
59 Reserve
60 Reserve
Leggere  Volkswagen Bora I (1998-2005) – Batterien

Über den Volkswagen Beetle A5 (2011-2019)

Der Volkswagen Beetle A5, hergestellt von 2011 bis 2019, ist eine moderne Interpretation des ikonischen Beetle-Modells. Dieses Auto zeichnet sich durch ein einzigartiges Retro-Design aus, das klassische Kurven mit modernen Elementen kombiniert. Der Beetle A5 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungen für die verschiedenen Bedürfnisse der Fahrer boten. Im Innenraum befindet sich ein komfortabler Raum mit modernen Technologien, die den Fahrkomfort und die Sicherheit erhöhen. Dieses Modell ist beliebt bei denen, die ein stilvolles und zuverlässiges Fahrzeug mit einem Hauch von Nostalgie suchen.

Sicherungskastenplan Volkswagen Beetle A5

Diese Seite zeigt den Sicherungskastenplan für den Volkswagen Beetle A5, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion des Fahrzeugs, und daher ist es wichtig, einen Überblick über seine Konfiguration und seinen Inhalt zu haben.
