Porsche 911 (991) (2012-2016) – Sicherungskasten
Porsche 911 (991) (2012-2016) – Sicherungsplan
Baujahr: 2012, 2013, 2014, 2015, 2016.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Porsche 911 (991) sind die Sicherungen D7 (Mittelkonsolensteckdose, Zigarettenanzünder), D8 (Fußraumsteckdose) und D10 (Handschuhfachsteckdose) auf der rechten Seite des Sicherungskastens im Passagierbereich.
Es gibt zwei Sicherungskästen – im linken und rechten Fußraum (hinter den Abdeckungen).

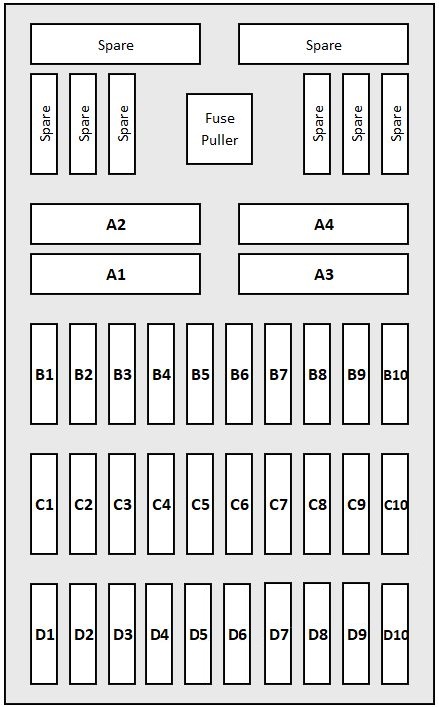

Sicherungskasten im linken Fußraum
Sicherungsbelegung im linken Fußraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| A1 | Klimaanlagenlüfter rechts / links | 40 |
| A2 | PSM-Steuergerät | 40 |
| A3 | Sitzverstellung | 25 |
| A4 | PASM-Steuergerät | 40 |
| B1 | Scheinwerfereinstellung für linke und rechte Seite;
Beleuchtung der vorderen Haube; Aktuator der vorderen Haube; Fernlicht links; Standlicht links; Seitenlicht, FR; Blinker, RL; Beheizte Scheibenwischer. |
40 |
| B2 | Steuerung des Ablassventils;
Bremslichtbeleuchtung, Spoiler; Aktuator der hinteren Haube; Nebelschlussleuchte hinten rechts; Rückfahrlicht links; Bremslicht links; Rücklicht links; Tagfahrlicht FL. |
15 |
| B3 | Warnsignal | 15 |
| B4 | Innenbeleuchtung;
Hall-Sensoren; Orientierungsbeleuchtung; Kennzeichenbeleuchtung; Aktivierung der Heckscheibenwischerelektronik; Relais der Heckscheibenheizung; Zentralverriegelung LED; Türverkleidungen LED; Ambientebeleuchtung; Bremslichtbeleuchtung erhöht; Nebelschlussleuchte hinten links; Bremslicht rechts; Rückfahrlicht rechts; Tagfahrlicht FR; Rücklicht rechts. |
15 |
| B5 | Kraftstoffpumpenrelais | 20 |
| B6 | Schließen und Öffnen des Tankdeckels;
Elektrisches Lenksäulenschloss; Anschluss 30; Scheibenwaschpumpe, vorne und hinten. |
10 |
| B7 | Nicht verwendet | |
| B8 | Klimaanlagen-Steuergerät | 7,5 |
| B9 | Instrumententafel;
Stoppuhr an der Lenksäule. |
10 |
| B10 | PCM | 25 |
| C1 | Tastenfeld der Mittelkonsole;
Torsteuerung; Diagnosestecker; Einschalten; Lenksäulenverriegelung; Sensor zur Überwachung des Fahrgastraums; Lichtschalter; Steuerung der linken Vordertür; Bluetooth-Ladegerät für Telefon. |
15 |
| C2 | Aktivierung der geeigneten Fußraumbeleuchtung;
Elektrische Diebstahlsicherung; Blinker – Kontrollleuchte, FL / FR; Notfall-LED-Taste; Einschalten; Seitenblinker, FR / FL; Fernlicht, FR; Standlicht, FR; Blinker – Kontrollleuchte; Seitenlicht RR, FL. |
40 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| C3 | Steuergerät des Fahrzeugverfolgungssystems | 5 |
| C4 | Hupe | 15 |
| C5 | Cabriolet:
Öffnen / Schließen des Schlosses oben; Tankverschluss; Öffnen / Schließen des Cabriolet-Verdecks; Kontrolle des Ausfahrens / Einfahrens des Heckspoilers. |
30 |
| C6 | Fensterhebersteuerung, FL | 25 |
| C7 | Scheinwerferreinigungsanlage | 30 |
| C8 | PSM-Steuergerät | 25 |
| C9 | Alarmsirene | 5 |
| C10 | Cabriolet:
Heckscheibensteuerung, RL |
5 |
| D1 | Heckscheibenwischer | 15 |
| D2 | HomeLink | 5 |
| D3 | Linker Scheinwerfer | 5 |
| D4 | Gateway / Diagnosestecker;
Luftqualitätssensor. |
5 |
| D5 | PSM-Steuergerät | 5 |
| D6 | Lenksäulenschaltmodul;
Elektronische Lenkung. |
5 |
| D7 | Hebelsteuerung;
Kupplungssensor. |
5 |
| D8 | Rechter Scheinwerfer | 5 |
| D9 | Nicht verwendet | |
| D10 | Sitzlüftermotoren | 5 |

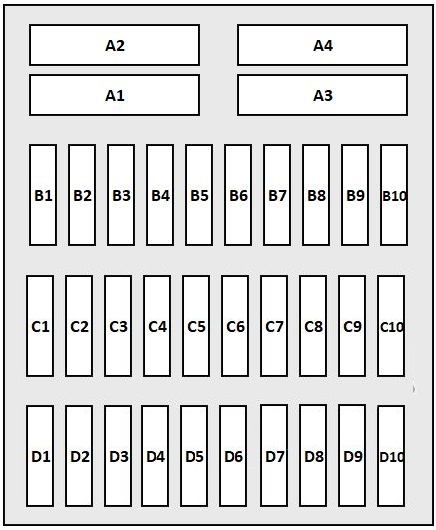

Sicherungskasten im rechten Fußraum
Sicherungsbelegung im rechten Fußraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| A1 | DC / DC-Wandler;
Infotainment. |
40 |
| A2 | Dachkonsolenversorgung mit DC / DC-Wandler | 40 |
| A3 | Frischluftgebläsemotor;
Lüfterregler. |
40 |
| A4 | Rechter Sitzregler;
Sitzverstellung. |
25 |
| B1 | Regensensor | 5 |
| B2 | Klimaanlagen-Steuergerät | 25 |
| B3 | Leckdiagnose des Tanks, USA | 5 |
| B4 | PDDC-Steuergerät | 10 |
| B5 | TPM-Steuergerät | 5 |
| B6 | TV-Tuner | 5 |
| B7 | Qualitätsverstärker für Subwoofer;
Verstärker für Subwoofer. |
40 25 |
| B8 | Nicht verwendet | |
| B9 | Nicht verwendet | |
| B10 | Nicht verwendet | |
| C1 | Nicht verwendet | |
| C2 | Taste der elektrischen Parkbremse | 5 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| C3 | Fensterhebersteuerung, FR | 7,5 |
| C4 | Cabriolet:
Heckscheibensteuerung, RR |
20 |
| C5 | Cabriolet:
Heckscheibensteuerung, Elektronik RR |
5 |
| C6 | Frontscheibenwischermotor | 30 |
| C7 | Fensterhebersteuerung, FR | 25 |
| C8 | Lenksäulenverstellung | 25 |
| C9 | Dachkonsole | 5 |
| C10 | Audiosystemverstärker | 40/25 |
| D1 | Airbag-Steuergerät | 5 |
| D2 | Airbag-Steuergerät | 5 |
| D3 | PDCC-Steuergerät | 7,5 |
| D4 | PDC-Steuergerät;
EC-Spiegel; Kältemitteldrucksensor. |
7,5 |
| D5 | Nicht verwendet | |
| D6 | Sitzbelüftung, rechts | 5 |
| D7 | Mittelkonsolensteckdose;
Zigarettenanzünder. |
20 |
| D8 | Steckdose im Fußraum, USA | 20 |
| D9 | Nicht verwendet | |
| D10 | Steckdose im Handschuhfach | 20 |
Über den Porsche 911 (991) (2012-2016)
Der Porsche 911 (991) ist ein ikonischer Sportwagen, der von 2012 bis 2016 produziert wurde. Dieses Modell ist bekannt für seine elegante Karosserie und leistungsstarken Motoren, die ein außergewöhnliches Fahrerlebnis bieten. Der Porsche 911 (991) ist mit verschiedenen Motorisierungen erhältlich, darunter Sechszylindermotoren mit einem Hubraum von 3,4 bis 4,0 Litern, die eine Leistung von 350 bis 500 PS liefern. Das Fahrzeug ist mit fortschrittlichen Technologien wie adaptiven Dämpfern und einem Allradantriebssystem ausgestattet, was eine hervorragende Handhabung und Stabilität auf der Straße gewährleistet. Der Innenraum ist luxuriös ausgestattet und bietet moderne Elemente, die den Fahrkomfort und die Sicherheit erhöhen.
Sicherungsplan des Porsche 911 (991)
Diese Seite zeigt den Sicherungsplan für den Porsche 911 (991), der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind im vorderen Teil des Fahrzeugs und im Fahrgastraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seinen Zustand und seine Funktionalität regelmäßig zu überprüfen.
