Porsche 911 (991.2) (2017-2018) – Sicherungskasten
Porsche 911 (991.2) (2017-2018) – Sicherungskastenbelegung
Baujahr: 2017, 2018.
Sicherungen für den Zigarettenanzünder (Steckdose) im Porsche 911 (991.2) sind die Sicherungen D9 (Steckdose im Beifahrerfußraum) und D10 (Steckdose in der Mittelkonsole, Zigarettenanzünder) im Sicherungskasten rechts vom Beifahrerfußraum.
Es gibt zwei Sicherungskästen – im Fußraum links und rechts (hinter den Abdeckungen).
Sicherungskastenbelegungen

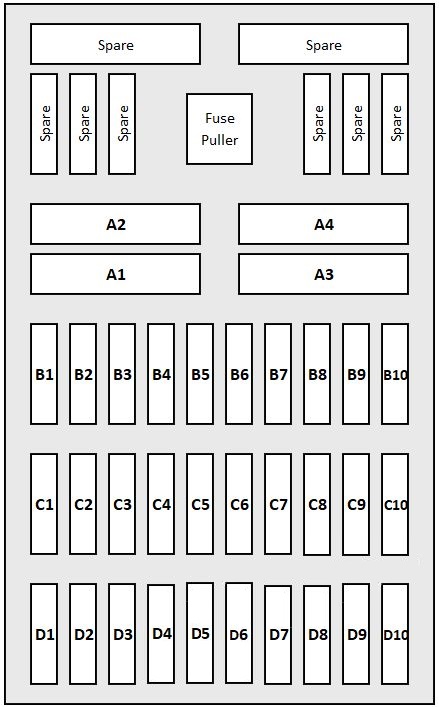

Sicherungskasten im linken Fußraum
Sicherungsbelegung im linken Fußraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| A1 | Klimaanlagengebläse (nur bei Rechtslenker) | 40 |
| A2 | PSM-Bedienfeld | 40 |
| A3 | Sitzverstellung | 25 |
| A4 | Nicht belegt | 40 |
| B1 | Scheinwerfereinstellung für linke und rechte Seite;
Beleuchtung der vorderen Haube; Betätigung der vorderen Haube; Linkes Fernlicht; Linkes Abblendlicht; Rechte Frontbeleuchtung; Linke und rechte Blinker hinten und vorne. |
40 |
| B2 | Abgasklappensteuerung;
Bremslichtbeleuchtung auf hoher Ebene; Spoiler; Hintere Abdeckung des Steuergeräts; Rechte Nebelschlussleuchte; Linkes Bremslicht; Linkes Rückfahrlicht; Linkes Rücklicht; Linkes Tagfahrlicht. |
15 |
| B3 | Warnsignal | 15 |
| B4 | Innenbeleuchtung;
Hall-Sensoren; Orientierungsbeleuchtung; Aktivierung der Heckwischerelektronik; Relais für Heckscheibenheizung; Zentralverriegelung; LED; LED-Türverkleidungen; Ambientebeleuchtung; Kennzeichenbeleuchtung; Linke Nebelschlussleuchte; Bremslichtbeleuchtung auf hoher Ebene; Rechtes Bremslicht; Rechtes Rückfahrlicht; Rechtes Rücklicht; Rechtes Tagfahrlicht. |
15 |
| B5 | Kraftstoffpumpenrelais und Bedienfeld | 20 |
| B6 | Tankdeckelverriegelung;
Vordere und hintere Scheibenwaschpumpe. |
10 |
| B7 | Nicht belegt | |
| B8 | Klimaanlagensteuergerät | 7,5 |
| B9 | PDCC-Bedienfeld | 10 |
| B10 | Lenksäule;
Stoppschalter. |
15 |
| C1 | Bedienfeld der Mittelkonsolenschalter;
Kofferraumbeleuchtung; Torsteuergerät; Diagnosestecker; Zündung; Lichtschalter; Beleuchtung hinter den Rücksitzen; WLAN-Bedienfeld (falls vorhanden). |
10 |
| C2 | Fußraumbeleuchtung;
Elektrische Verriegelung zum Entfernen des Schlüssels aus dem Zündschloss; Rechte und linke vordere und hintere Blinker; LED-Warnblinkschalter; Elektrische Zündbeleuchtung; Rechte und linke vordere Blinker; Rechtes Fernlicht; Rechtes Abblendlicht; Rechte Frontbeleuchtung. |
40 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| C3 | VTS-Bedienfeld | 5 |
| C4 | Hupe | 15 |
| C5 | Cabriolet / Targa:
Soft-Close-Funktion des Cabrioletdachs, Kraftstofftank; Cabriolet / Targa: Öffnen und Schließen des klappbaren Oberteils, Bedienfeld des Heckspoilers. |
30 |
| C6 | Bedienfeld des linken vorderen Fensters;
Bedienfeld der linken Tür. |
25 |
| C7 | Scheinwerferwaschanlage | 30 |
| C8 | PSM-Steuergerät | 25 |
| C9 | Warnsirene | 5 |
| C10 | Sensor des Insassenüberwachungssystems | 5 |
| D1 | Heckscheibenwischer | 15 |
| D2 | Garagentoröffner | 5 |
| D3 | Linker Scheinwerfer | 15 |
| D4 | Bedienfeld der Frontkamera;
PDC-Bedienfeld; Gateway-Anschluss / Diagnose; Luftqualitätssensor; Scheinwerfer-Bedienfeld. |
5 |
| D5 | PSM-Steuergerät | 5 |
| D6 | Lenksäulenschaltermodul;
Elektrische Servolenkung; Kältemitteldrucksensor; Lüfterrelais. |
5 |
| D7 | Hebelsteuergerät;
Kupplungssensor. |
5 |
| D8 | Rechter Scheinwerfer | 15 |
| D9 | Innenspiegel | 5 |
| D10 | Sitzbelüftung links | 5 |

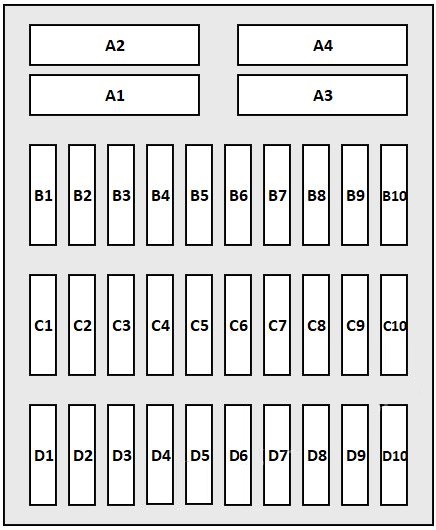

Sicherungskastenbelegung im rechten Fußraum
Sicherungsbelegung im rechten Fußraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| A1 | DC/DC-Wandler PCM | 40 |
| A2 | Bedienfeld für Vorderachslift | 40 |
| A3 | Frischluftgebläsemotor und Gebläseregler
(nur für Linkslenker-Versionen) |
40 |
| A4 | Bedienfeld des rechten Sitzes;
Sitzverstellung. |
25 |
| B1 | Regensensor | 5 |
| B2 | Klimaanlage – Bedienfeld der Sitzheizung | 25 |
| B3 | PCM-Komponenten:
(Rückfahrkamera, Antennenverstärker, Display-Bedienfeld, TV-Tuner, USB-Hub, Antennenanschluss, Kartenlesegerät). |
5 |
| B4 | Zentralprozessor mit externem Verstärker;
Zentralprozessor mit internem Verstärker. |
7,5 20 |
| B5 | TPMS-Bedienfeld;
Klimaanlagen-Bedienfeld. |
5 |
| B6 | Audiosystem-Verstärker | 40 |
| B7 | Burmester Subwoofer-Verstärker | 40 |
| B8 | Traktionskontrolle | 25 |
| B9 | Kombiinstrument;
WLAN-Bedienfeld; Klimaanlagen-/Kompressorkupplungs-Bedienfeld. |
10 |
| B10 | Näherungssensor des Türgriffs | 5 |
| C1 | Nicht belegt | |
| C2 | Taste der elektrischen Parkbremse | 5 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| C3 | Obere Konsole | 5 |
| C4 | Cabriolet:
Bedienfeld des hinteren rechten Fensters |
20 |
| C5 | Nicht belegt | |
| C6 | Scheibenwischermotor | 30 |
| C7 | Bedienfeld des vorderen rechten Fensters | 25 |
| C8 | Lenksäulenverstellung | 25 |
| C9 | Nicht belegt | |
| C10 | Nicht belegt | |
| D1 | Airbag-Bedienfeld;
Bedienfeld zur Insassenerkennung. |
5 |
| D2 | Allradantriebssteuerung | 5 |
| D3 | PDCC-Bedienfeld | 7,5 |
| D4 | ACC-Bedienfeld | 5 |
| D5 | Bedienfeld für Vorderachslift | 5 |
| D6 | Sitzbelüftung rechts | 5 |
| D7 | Aktive Verbraucher während des Starts
(DME, PDK, VTS, BCM hinten Bedienfeld). |
7,5 |
| D8 | Nicht belegt | |
| D9 | Steckdose für Beifahrerfußraum | 20 |
| D10 | Steckdose in der Mittelkonsole;
Zigarettenanzünder. |
20 |
Über den Porsche 911 (991.2) (2017-2018)
Der Porsche 911 (991.2) ist eine modernisierte Version des ikonischen Sportwagens, der von 2017 bis 2018 produziert wurde. Dieses Modell ist bekannt für sein elegantes Design und seine leistungsstarken Motoren. Es sind verschiedene Motorvarianten erhältlich, darunter ein 3,0-Liter-Sechszylindermotor mit zwei Turboladern. Dieser Motor bietet hervorragende Leistung und Dynamik, was den Porsche 911 (991.2) zur idealen Wahl für Liebhaber schneller Fahrten macht. Der Innenraum des Fahrzeugs ist luxuriös ausgestattet, mit Liebe zum Detail und modernen Technologien, die Komfort und Sicherheit während der Fahrt gewährleisten.
Sicherungskastenbelegung Porsche 911 (991.2)
Diese Seite zeigt die Sicherungskastenbelegung für das Modell Porsche 911 (991.2). In diesem Fahrzeug befinden sich die Sicherungskästen typischerweise im Motorraum und im Innenraum, meist im Bereich des Armaturenbretts. Die Schemata zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
