Porsche 924 (1976-1991) – Sicherungskasten
Sicherungs- und Relaisplan – Porsche 924
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

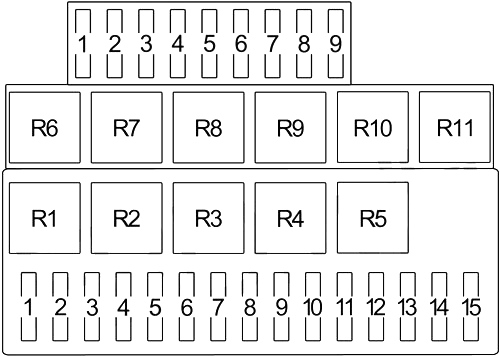

Typ 1
| Nummer | Ampere [A] | Beschreibung |
| 1 | 8 | Abblendlicht (links) |
| 2 | 8 | Abblendlicht (rechts) |
| 3 | 8 | Fernlicht (links) |
| 4 | 8 | Fernlicht (rechts) |
| 5 | 16 | Zusätzliche Fernlichter |
| 6 | 8 | Warnblinkanlage, Blinker, Motor für Scheinwerferklappen |
| 7 | 8 | Uhr, Innenbeleuchtung, Zigarettenanzünder, Radio, Kofferraumbeleuchtung |
| 8 | 8 | Blinker, Bremskontrollleuchte |
| 8 | Warnblinkanlage | |
| 9 | 8 | Rückfahrlicht, Heckscheibenwischer, Außenspiegelmotor, Blinker |
| 10 | 16 | Frischluftgebläse |
| 16 | Außenspiegelheizung, Steuerkabel Heckscheibenentfeuchter | |
| 11 | 8 | Scheibenwischer, Scheibenwaschpumpe |
| 12 | 8 | Kennzeichenbeleuchtung, Kofferraumbeleuchtung, Aschenbecherbeleuchtung, Armaturenbrett- und Schalterbeleuchtung, Handschuhfachbeleuchtung |
| 13 | 8 | Seitenblinker (rechts) |
| 14 | 8 | Seitenblinker (links), Motorraumbeleuchtung |
| 15 | 16 | Nebelscheinwerfer |
| 8 | Nebelscheinwerfer vorne | |
| 1 | 8 | Klappscheinwerfer |
| 16 | Motor Klappscheinwerfer | |
| 8 | Hupe | |
| 2 | 16 | Kraftstoffpumpe, Zusatzluftventil, Druckregelventil, Frequenzventil (Lambdasonde) |
| 3 | 16 | Kühlerlüfter, Antenne |
| 16 | Lüftermotor | |
| 4 | 25 | Heckscheibenentfeuchter |
| 5 | 16 | Klimaanlagen-Kondensatorlüfter |
| 6 | 25 | Klimaanlagenkompressor, Frischluftgebläse |
| 7 | 8 | Nebelschlussleuchte |
| 8 | 25 | Fensterheber |
| 16 | Fensterheber | |
| 9 | 25 | Schiebedach, Motor für Heckklappenentriegelung |
| 25 | Gebläse, Motor für Heckklappenentriegelung | |
| Relais | ||
| R1 | Anschluss (Klemme 56 – 56b) | |
| Scheinwerfer und Abblendlicht | ||
| R2 | Zusätzliche Fernlichter | |
| R3 | Hupe | |
| Gebläse | ||
| R4 | Intervallwischer | |
| R5 | Blinker/Warnblinkanlage | |
| R6 | Kühlerlüfter | |
| Hupe | ||
| R7 | Kraftstoffpumpe | |
| Scheinwerferwaschanlage | ||
| R8 | Klimaanlage (Gebläse) | |
| Nebelscheinwerfer | ||
| R9 | Scheinwerferwaschanlage | |
| R10 | Gong-Warnzeit (USA) | |
| Katalysatorüberwachung (Japan) | ||
| Sicherheitsgurtwarnung | ||
| R11 | Heckscheibenentfeuchter und Sicherheitsgurte | |

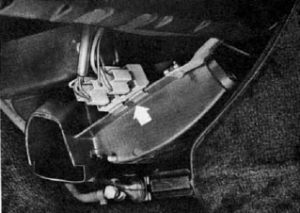

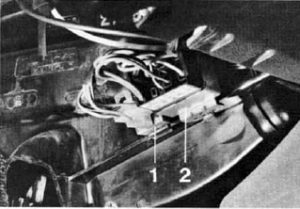

Modelle mit Klimaanlage haben zwei zusätzliche Relais unter dem Armaturenbrett neben der Mittelkonsole.
| Nummer | Relais |
| 1 | Gebläse |
| 2 | Klimaanlage |
| Nummer | Relais |
| 1 | Radio |
| 2 | Fensterheber |

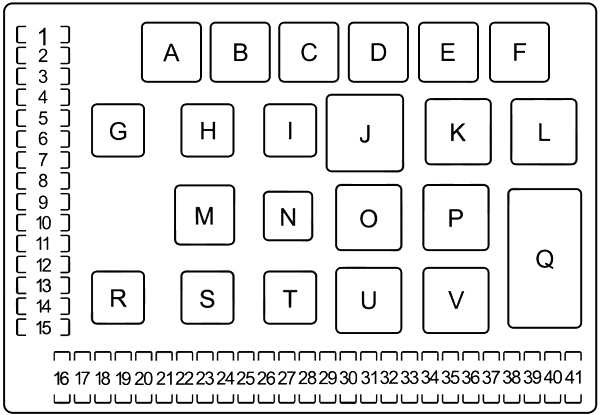

Typ 2
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Schiebedach, Heckklappenversion |
| 2 | 25 | Scheinwerfermotor |
| 3 | 15 | Hupe |
| 4 | 30 | Fensterheber |
| 5 | 15 | Nebelscheinwerfer |
| 6 | 30 | Sitzverstellung |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | 25 | Kühlerlüfter Nr. 2 |
| 11 | 15 | Zigarettenanzünder, Heckklappenversion, Uhr, Tankanzeige, Innenbeleuchtung Handschuhfach |
| 12 | — | — |
| 13 | 30 | Heckscheibenentfeuchter, beheizter Spiegel |
| 14 | 30 | Gebläse |
| 15 | 25 | Kühlerlüfter Nr. 2 |
| 16 | 15 | Scheinwerfermotor |
| 17 | 7,5 | Heizung, Klimaanlagenkompressorkupplung |
| 18 | 7,5 | Instrumente, Dachsteuerung, Innenraumempfang, Gong |
| 19 | 15 | Bremslicht, Tempomat |
| 20 | 7,5 | Hauptscheinwerfer (links) |
| 21 | 7,5 | Hauptscheinwerfer (rechts) |
| 22 | 7,5 | Positionslichter (links) |
| 23 | 7,5 | Positionslichter (rechts) |
| 24 | 30 | Scheibenwischer, beheizte Düsen, Windschutzscheibe und Scheinwerfer, Waschpumpe |
| 25 | 25 | Sitzheizung |
| 26 | — | — |
| 27 | — | — |
| 28 | 25 | Rückfahrlicht |
| 29 | — | — |
| 30 | 7,5 | Blinker hinten links und Seitenlicht |
| 31 | 7,5 | Blinker vorne links |
| 32 | 7,5 | Blinker vorne rechts |
| 33 | 7,5 | Blinker hinten rechts und Seitenlicht |
| 34 | 15 | Kraftstoffpumpe, Lambdasonde |
| 35 | — | — |
| 36 | 7,5 | Radio |
| 37 | 7,5 | Scheinwerfermotor |
| 38 | 7,5 | Instrumentenbeleuchtung |
| 39 | 7,5 | Radio |
| 40 | 7,5 | Parklicht links und Kennzeichenbeleuchtung rechts |
| 41 | 7,5 | Parklicht rechts und Kennzeichenbeleuchtung links, Motorraumbeleuchtung |
| Relais | ||
| A | Klimaanlagenkompressor | |
| b | Dachunterstützung | |
| C | — | |
| D | — | |
| E | — | |
| F | — | |
| g | Nebelscheinwerfer | |
| h | Nebelscheinwerfer | |
| i | — | |
| J | Stabilisator X | |
| K | Scheinwerferwaschanlage | |
| L | Gong, Katalysator | |
| m | Gelenke | |
| n | Fensterheber | |
| O | Signalton | |
| P | Intervallwischer | |
| Q | Kühlerlüfter | |
| r | Gebläse | |
| S | Stabilisator 15 | |
| T | Bei Heckscheibentest und Sicherung | |
| U | Aktiviert den Blinker | |
| V | DME | |
Über Porsche 924 (1976-1991)
Der Porsche 924, produziert von 1976 bis 1991, ist ein Sportwagen, der zu einer Ikone seiner Zeit wurde. Dieses Modell war das erste Porsche-Fahrzeug mit Frontmotor und Hinterradantrieb. Der Porsche 924 war mit verschiedenen Motorisierungen ausgestattet, wobei das Basismodell einen Vierzylindermotor mit 2,0 Litern Hubraum hatte. Später waren auch leistungsstärkere Versionen erhältlich, wie der 924 Turbo, der dank eines Turboladers eine erhöhte Leistung bot. Das Design des Fahrzeugs kombinierte elegante Linien mit Praktikabilität, was es zu einem beliebten Modell unter Sportwagenliebhabern machte.
Sicherungsplan Porsche 924
Diese Seite zeigt den Sicherungsplan für den Porsche 924, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
