Mitsubishi Galant IX (2004-2012) – Sicherungskasten
Sicherungs- und Relaisplan – Mitsubishi Galant IX
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 und 2012.

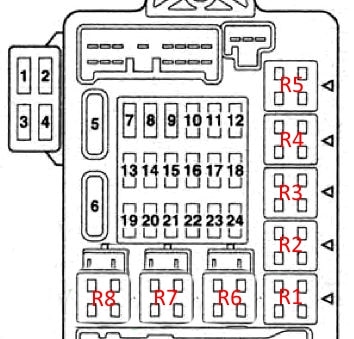

Sicherungskasten im Fahrgastraum
Befindet sich am Ende des Armaturenbretts hinter der Schutzabdeckung.
Beschreibung
| 1 | Reserve |
| 2 | Reserve |
| 3 | Audioverstärker 30A |
| 4 | 20A Dachöffnungsbaugruppe |
| 5 | 30A Beheizbare Heckscheibe, Antennen-Entstörkondensator |
| 6 | 30A Heizungsgebläsemotor |
| 7 | Reserve |
| 8 | Reserve |
| 9 | 15A Anschluss für zusätzliches elektrisches Zubehör |
| 10 | 15A Diagnosebuchse, Zentralverriegelung, ETACS-Steuergerät |
| 11 | ETACS-Steuergerät |
| 12 | Reserve |
| 13 | 7,5A Spiegel mit elektrochromatischer Oberfläche; |
| 14 | 7,5A Elektrische Steuerung der Seitenspiegel |
| 15 | Reserve |
| 16 | Zigarettenanzünder 15A |
| 17 | 7,5A Kraftstoffpumpenrelais; Motor- und Automatikgetriebe-Steuergerät, |
| 18 | Reserve |
| 19 | 7,5A Heizungen für Seitenspiegel |
| 20 | Relais 7,5 A |
| 21 | Reserve |
| 22 | 7,5A Kombinierte Rückleuchten, Automatikgetriebe-Steuerung |
| 23 | Multifunktionsdisplay 7,5 A, Lenksäulenschalter, Steuergerät (ABS, ETACS, SRS) |
| 24 | 10A Zündspule |
Relais
- Kraftstoffpumpenrelais (1)
- Relais für Zubehörsteckdose
- Kraftstoffpumpenrelais (2)
- Relais für Sitzheizung vorne
- Relais für Nebelschlussleuchte
- Relais für elektrische Fensterheber
- Relais für Heizungsgebläsemotor
- Relais für beheizbare Heckscheibe

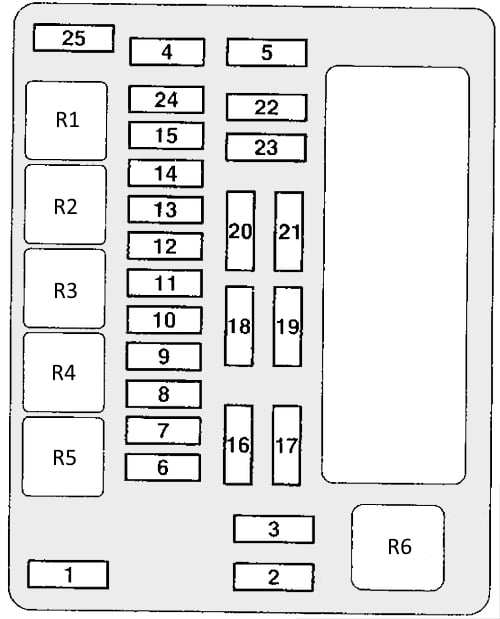

Sicherungskästen und Relais im Motorraum
Befindet sich auf der linken Seite des Motorraums neben der Batterie.
Beschreibung
| 1 | Batterie 80A |
| 2 | Kühlgebläsemotor 30/50A |
| 3 | ABS-Anlage 60A |
| 4 | Startblockierschaltung 40A |
| 5 | Elektrische Fensterheber 30A |
| 6 | 15A Nebelscheinwerfer |
| 7 | 15A / 20A Sitzheizung |
| 8 | Hupe 20A |
| 9 | 20A Motorsteuerungssystem |
| 10 | Elektromagnetische Kupplung des Klimakompressors 10A |
| 11 | 15A Bremslichter |
| 12 | 10A Nebelschlussleuchten |
| 13 | Generator 7,5 A |
| 14 | Alarm 10A |
| 15 | 20A Steuergerät für elektronisches Getriebe |
| 16 | 10A Fernlicht, Scheinwerfer rechts |
| 17 | 10A Scheinwerfer links für Fernlicht |
| 18 | 10A Abblendlicht, Scheinwerfer rechts |
| 19 | 10A Abblendlicht, Scheinwerfer links |
| 20 | 7,5A Standlicht rechts |
| 21 | 7,5A Standlicht links |
| 22 | 10A Innenbeleuchtung |
| 23 | Audiosystem 10A |
| 24 | Kraftstoffpumpe 15A |
| 25 | 30A Scheibenwischer |
Relais
- Relais Nebelscheinwerfer
- Relais Frontscheibenheizung
- Relais Zubehörsteckdose
- Hupenrelais
- Relais Nebelscheinwerfer
- Relais Kühlgebläsemotor
Relais-Sicherungskasten
Beschreibung
- Relais der elektromagnetischen Kupplung des Klimakompressors
- Motorsteuerungsrelais
- Relais des elektronischen Getriebesteuergeräts
- Zündrelais
- Relais des Drosselklappensteuergeräts
- Reserve
- Reserve

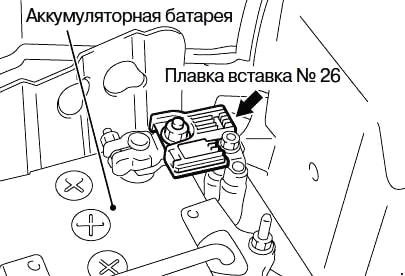

Hauptsicherung
Die Hauptstromsicherung in Form einer Hochleistungs-Patronensicherung befindet sich am Pluspol der Batterie.
Über Mitsubishi Galant IX (2004-2012)
Der Mitsubishi Galant IX, produziert von 2004 bis 2012, ist bekannt für seine Zuverlässigkeit und seinen Komfort. Dieses Mittelklassemodell bot verschiedene Motorvarianten, darunter Vier- und Sechszylindermotoren, die ausreichend Leistung für den täglichen Fahrbetrieb lieferten. Der Galant IX wurde mit Fokus auf Sicherheit und Komfort entwickelt und enthielt moderne Technologien und Merkmale wie Klimaanlage, ABS und Airbags. Der Innenraum war geräumig und ergonomisch gestaltet, was ihn zu einem idealen Fahrzeug für Familien und Einzelpersonen machte, die ein zuverlässiges Auto mit guter Ausstattung suchen.
Sicherungskastenplan Mitsubishi Galant IX
Diese Seite zeigt den Sicherungskastenplan für den Mitsubishi Galant IX, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und die Funktion der einzelnen Sicherungen zu haben.
