Mitsubishi Lancer VII und VIII (1994-2002) – Sicherungskasten
Sicherungs- und Relaisplan – Mitsubishi Lancer VII und VIII
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 und 2002.
Sicherungen und Relaiskästen im Fahrgastraum
Sicherungskasten
Befindet sich unter dem Armaturenbrett auf der linken Seite, für Fahrzeuge mit Linkslenkung.
Beschreibung
| 1 | Relais 10A |
| 2 | Zigarettenanzünder 15A |
| 3 | 10A Blinker |
| 4 | Warnblinkanlage 25A |
| 5 | 25A Beheizbare Heckscheibe |
| 6 | 20A Scheibenwischer |
| 7 | 10A Rückfahrscheinwerfer |
| 8 | 20A Zentralverriegelung |
| 9 | 10A Anzeigeinstrument |
| 10 | 10A Sitzheizung |
| 11 | 20A Schiebedach |
| 12 | Reserve |
Relais
- Heizungsrelais
- Relais für beheizbare Heckscheibe
- Relais für Blinker und Warnblinkanlage
Relaiskasten
Kann neben dem Sicherungskasten montiert werden oder ein oder mehrere Elemente separat montiert werden:
- Relais für elektrische Fensterheber
- Relais für beheizbare Heckscheibe
- Steuergerät für Türverriegelung
- Relais für Nebelscheinwerfer
Sicherungskästen und Relais im Motorraum

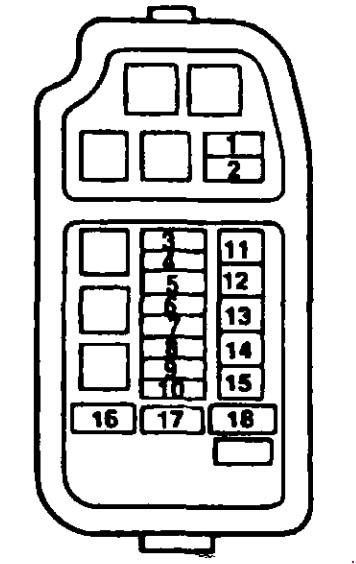

Hauptsicherungskasten
Befindet sich auf der linken Seite neben der Batterie.
Beschreibung
| 1 | 15A Bremslicht |
| 2 | Alarm 10A |
| 3 | 15A Diebstahlschutzleuchten |
| 4 | 10A Seitenlichter |
| 5 | 10A Seitenlichter |
| 6 | Klimaanlage 10A |
| 7 | 10A Fernlicht |
| 8 | 10A Hupe |
| 9 | Radio 10A |
| 10 | 10A Innenbeleuchtung |
| 11 | 20A Motordiagnose |
| 12 | 30A Elektrische Fensterheber |
| 13 | 30A Kühlerlüfter |
| 14 | Lichter 40A |
| 15 | 30A Zündung |
| 16 | Sicherung 60A |
| 17 | Klimaanlage 25A |
| 18 | Generator 100A |
Relaisbelegung
- A – Motorsteuerungssystem mit Relais
- B – Anlasserrelais
- C – Lüfterrelais
- D – Scheinwerferrelais
- E – Positionsleuchtenrelais
- F – Signalrelais
- G – Nebelscheinwerferrelais

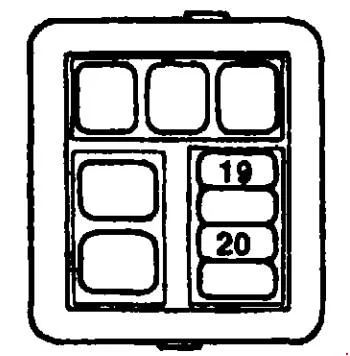

Zusatzkasten
Sicherungen und Relais sind für das Klima- und Heizungssystem zuständig.
Über Mitsubishi Lancer VII und VIII (1994-2002)
Der Mitsubishi Lancer der siebten und achten Generation, hergestellt zwischen 1994 und 2002, ist bekannt für seine Zuverlässigkeit und Vielseitigkeit. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Limousine und Schrägheck, was es bei einer breiten Palette von Fahrern beliebt machte. Der Lancer bot verschiedene Motorisierungsoptionen, von sparsamen Vierzylindermotoren mit 1,3 Litern Hubraum bis hin zu leistungsstärkeren 1,8-Liter-Varianten. Dank seiner robusten Bauweise und des komfortablen Innenraums wurde er zum idealen Fahrzeug für den täglichen Gebrauch und längere Fahrten.
Sicherungskastenplan Mitsubishi Lancer VII und VIII
Diese Seite zeigt den Sicherungskastenplan für die Modelle Mitsubishi Lancer VII und VIII, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskastenplan ist ein unschätzbares Werkzeug für jeden Mitsubishi Lancer-Besitzer, der einen reibungslosen Betrieb seines Fahrzeugs gewährleisten möchte.
