Citroën C8 (2002-2008) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën C8 2002-2008, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Citroën C8
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2002, 2003, 2004, 2005, 2006, 2007, 2008.
Für den Zigarettenanzünder (Steckdosen) im Citroën C8 ist die Sicherung F9 (Zigarettenanzünder) im Sicherungskasten des Armaturenbretts und die Sicherungen F11 (12-V-Steckdose in der dritten Reihe) und F12 (12-V-Steckdose in der zweiten Reihe) an der Batterie zuständig.
Drei Sicherungskästen befinden sich unter dem Armaturenbrett, im Batteriefach und unter der Motorhaube.
Sicherungskasten Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 15 A | Heckscheibenwischer |
| F3 | 5 A | Airbag |
| F4 | 10 A | Lenkwinkelsensor; ESP;
Elektrochromer Innenspiegel; Diagnosesteckdose; Kupplung; Klimaanlage; Federung; Partikelfilter. |
| F5 | 30 A | Schiebedach; Frontscheibe. |
| F6 | 30 A | Heckscheibe |
| F7 | 5 A | Innenbeleuchtung; Kosmetikspiegel;
Sicherungskasten Schublade. |
| F8 | 20 A | Display; Alarm;
Radio; CD-Wechsler; Dieseladditivsystem; Reifendrucküberwachung; Schiebetür. |
| F9 | 30 A | Zigarettenanzünder |
| F10 | 15 A | Anhänger-Relaismodul; Lenkradbedienelemente. |
| F11 | 15 A | Diagnosesteckdose; Sirene;
Automatikgetriebe; Zündung. |
| F12 | 15 A | Sicherheitsgurt-Warnleuchte; Schiebetür;
Airbag; Einparkhilfe; Fahrersitzspeicher; Elektrischer Beifahrersitz; Freisprechanlage. |
| F13 | 5 A | Anhänger-Relais |
| F14 | 15 A | Regensensor; Schiebedach;
Klimaanlage; Tachometer-Warnleuchtenkontrolle; Armaturenbrett; Telematik. |
| F15 | 30 A | Verriegelung; Deadlocking;
Kindersicherung. |
| F17 | 40 A | Beheizte Heckscheibe |
Sicherungskasten im Motorraum
Um den Sicherungskasten im Motorraum zu öffnen, trennen Sie den Scheibenwaschflüssigkeitsbehälter und entfernen Sie dann die Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 20 A | Motorsteuergerät; Abgasrückführungs-Magnetventil;
Magnetventil für Hochdruck-Dieselregelung; EGR-Magnetventil. |
| F2 | 15 A | Hupe |
| F3 | 10 A | Scheibenwaschpumpe vorne/hinten |
| F4 | 20 A | Scheinwerferwaschpumpe |
| F5 | 15 A | Kraftstoffpumpe; Regelmagnetventil. |
| F6 | 10 A | Getriebe; Servolenkung;
Strommesser; Heizung; Motorölstand; Bremsen; Scheinwerferregulierung. |
| F7 | 10 A | ESP |
| F8 | 20 A | Starten |
| F9 | 10 A | Motorsteuergerät |
| F10 | 30 A | Magnetventile; Lambdasonde;
Einspritzdüsen; Zündspule; Steuergerät; Dieselheizung. |
| F11 | 40 A | Luftstrom |
| F12 | 30 A | Frontscheibenwischer |
| F13 | 40 A | Integriertes Systemschnittstelle (Zündung+) |
| F14 | – | Leer |
Sicherungen an der Batterie
Heben Sie die Matte an, trennen Sie die Abdeckung unter dem Boden unter dem vorderen rechten Sitz, um Zugang zu erhalten.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | – | Leer |
| F2 | – | Leer |
| F3 | 5 A | Bremsen |
| F4 | 25 A | Fahrersitzspeicher |
| F5 | 25 A | Beifahrersitzspeicher; Schiebedach. |
| F6 | 20 A | Schiebedach |
| F7 | 20 A | Schiebedach |
| F8 | 10 A | Beheizter Beifahrersitz |
| F9 | 10 A | Beheizter Fahrersitz |
| F10 | 15 A | Signalisierung |
| F11 | 20 A | 12-V-Zubehörsteckdose dritte Reihe |
| F12 | 20 A | 12-V-Zubehörsteckdose zweite Reihe |

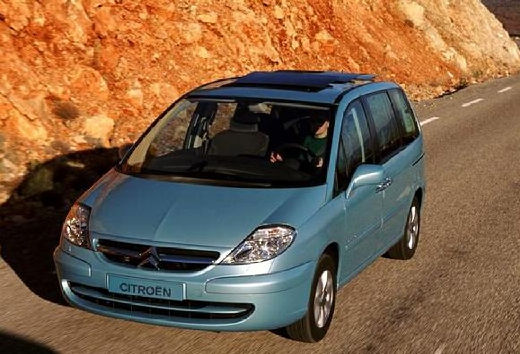

Über Citroën C8 (2002-2008)
Der Citroën C8 ist ein Familien-MPV, der von 2002 bis 2008 produziert wurde. Dieses Modell wurde mit Schwerpunkt auf Komfort und Geräumigkeit entwickelt, was es ideal für größere Familien oder längere Reisen macht. Der Citroën C8 bot verschiedene Motoroptionen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und Effizienz lieferten. Der Innenraum des Fahrzeugs war flexibel, mit der Möglichkeit, die Sitze nach Bedarf zu konfigurieren, was eine maximale Raumnutzung ermöglichte. Dank moderner Technologien und Sicherheitsmerkmale war der Citroën C8 eine beliebte Wahl unter Fahrern, die ein zuverlässiges und praktisches Fahrzeug suchten.
Sicherungskastenplan Citroën C8
Diese Seite zeigt den Sicherungskastenplan für den Citroën C8, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Motorraum oder unter dem Armaturenbrett. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Orientierung beim Sicherungswechsel ermöglicht. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Mit diesem Sicherungskastenplan können Sie Probleme mit den elektrischen Schaltkreisen Ihres Citroën C8 effektiv beheben.
