Citroën Nemo (2008-2015) – Sicherungskasten

In diesem Artikel finden Sie die Sicherungskasten-Diagramme für den Citroën Nemo 2008-2015, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Citroën Nemo (2008-2009) – Sicherungspanel-Schema

Baujahr: 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën Nemo (2008-2009) ist die Sicherung F85 im Sicherungspanel im Motorraum.

Sicherungspanel im Armaturenbrett

Sicherungen	[A]	Beschreibung
F12	7,5 A	Stromversorgung Scheinwerfer rechts
F13	7,5 A	Stromversorgung Scheinwerfer links – Projektorhöhenverstellung
F31	5 A	Stromversorgungsschalter Motormodul
F32	7,5 A	Vorderes Positionslicht – vordere Beleuchtung – hintere Beleuchtung
F36	10 A	Audiosystem – Vorbereitung für Mobiltelefon – Klimaanlagen-Bedienfeld – EODB-Diagnosesteckdose
F37	5 A	Bremslicht – Armaturenbrett
F38	20 A	Türschloss
F43	15 A	Scheibenwischerpumpe
F47	20 A	Stromversorgung Fensterhebermotor Fahrerseite
F48	20 A	Stromversorgung elektrischer Fensterhebermotor Beifahrerseite
F49	5 A	Parkassistent – Rücklichtschalter – elektrische Außenspiegel
F50	7,5 A	Airbag-Steuermodul
F51	5 A	Bremsbetätigungspedal – Kupplungsbetätigungspedal
F53	5 A	Armaturenbrett – Nebelschlussleuchten

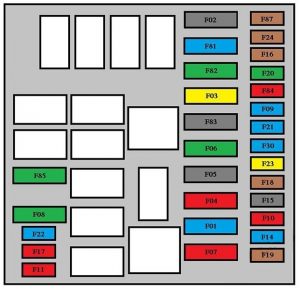

Sicherungsschema im Motorraum

Sicherungen	[A]	Beschreibung
F01	60 A	Steuermodul
F03	20 A	Stromversorgung Anlassermotor
F04	40 A	Stromversorgung Pumpe Hydraulikblock ABS
F06	30 A	Steuerung Lüftergruppe mit einer Geschwindigkeit
F07	40 A	Steuerung Lüftergruppe mit hoher Geschwindigkeit
F08	30 A	Klimaanlagenpumpe
F10	10 A	Hupe
F11	10 A	Sekundäre Stromversorgung für Motorsteuerungssystem
F14	15 A	Abblendlichtscheinwerfer
F 16	7,5 A	Motormodul – elektronisches Getriebesteuergerät
F17	15 A	Stromversorgung Zündspule, Einspritzdüsen, zentrale Motorsteuereinheit

F18	7,5 A	Motormanagementmodul (1.4 HDi)
F19	7,5 A	Klimakompressor
F20	30 A	Stromversorgung beheizbare Heckscheibe, elektrische Heizungen zum Enteisen der Spiegel
F21	15 A	Motorsteuerung 1.4 Benzin, Relaisspule T09 (HDi)
F22	20 A	Motormodul (1.4 HDi), Benzinpumpe
F23	20 A	Stromversorgung elektromagnetische Ventile Hydraulikblock ABS
F24	7,5 A	ABS
F30	15 A	Nebelscheinwerfer
F81	60 A	Heizmodul
F82	30 A	Pumpe elektronisches Getriebesystem – Stromversorgung elektronisches Getriebesystem
F84	10 A	Elektronische Steuereinheit Getriebesystem und Ventile
F85	30 A	Zigarettenanzünder-Zubehörsteckdose -12 V.
F87	7,5 A	Rückfahrlichter – Sensor für Wasservorkommen im Diesel

Citroën Nemo (2010-2015) – Sicherungskasten-Schema

Baujahr: 2010, 2011, 2012, 2013, 2014, 2015.

Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën Nemo (2010-2015) ist die Sicherung F94 im Sicherungskasten.

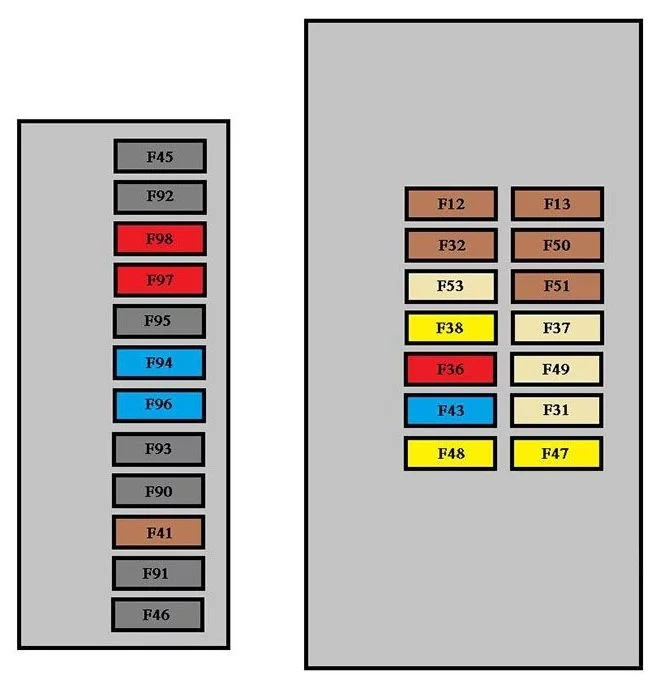

Sicherungskasten im Armaturenbrett

Nr.	Amp [A]	Beschreibung
F12	7,5 A	Stromversorgung Scheinwerfer rechts
F13	7,5 A	Stromversorgung Scheinwerfer links; Scheinwerferhöhenregler.
F31	5 A	Stromversorgungsschalter Motormodul
F32	7,5 A	Vorderes Positionslicht; Vordere Innenbeleuchtung; Hintere Innenbeleuchtung.
F36	10 A	Audiosystem; Vorbereitung für Mobiltelefon; Klimaanlagen-Bedienfeld; EODB-Diagnosestecker.
F37	5 A	Bremslicht; Armaturenbrett.
F38	20 A	Türverriegelung
F43	15 A	Scheibenwischerpumpe
F47	20 A	Stromversorgung Fensterhebermotor Fahrerseite
F48	20 A	Stromversorgung elektrischer Fensterhebermotor Beifahrerseite.
F49	5 A	Steuermodul Parksensoren; Rücklichtschalter; Elektrische Rückspiegel; Steuermodul Volumenalarm.
F50	7,5 A	Airbag-Steuermodul
F51	7,5 A	Bremspedalschalter; Kupplungspedalschalter; Steuerung Außenspiegel; Zentrales Bluetooth-System.
F53	5 A	Armaturenbrett; Nebelschlussleuchten.
F41	7,5 A	Außenspiegelenteisung
F94	15 A	Zigarettenanzünder
F96	15 A	12 V Zubehörsteckdose.
F97	10 A	Beheizter Sitz auf der Fahrerseite.
F98	10 A	Beheizter Sitz auf der Beifahrerseite.

Sicherungskasten im Motorraum

Nr.	Amp [A]	Beschreibung
F01	60 A	Steuermodul
F02	40 A	Gebläse Fahrgastraum.
F03	20 A	Stromversorgung Anlassermotor
F04	40 A	Stromversorgung Pumpe Hydraulikblock ABS
F06	30 A	Steuerung Kühlerventilator auf eine Geschwindigkeit.
F07	40 A	Steuerung Kühlerventilator auf hohe Geschwindigkeit.
F08	30 A	Klimakompressor
F09	15 A	Kabel für Anhängerkupplung.
F10	10 A	Hupe
F11	10 A	Zusätzliche Stromversorgung für die Last des Motorsteuerungssystems
F14	15 A	Nebelscheinwerfer
F15	15 A	12 V Zubehörsteckdose.
F 16	7,5 A	Motormanagementmodul – elektronisches Getriebe und Relais des Schalthebels – T20

F17	15 A	Stromversorgung Zündspule; Einspritzdüsen; Motorsteuergerät (1.3 HDi).
F18	7,5 A	Motorsteuergerät (1,3 HDi); Relaisspule T09.
F19	7,5 A	Klimakompressor
F20	30 A	Stromversorgung beheizbare Heckscheibe; Elektrische Heizelemente der Seitenspiegel.
F21	15 A	Kraftstoffpumpe (Benzin 1.4 und 1.3 HDi)
F22	20 A	Motorsteuergerät (1.3 HDi)
F23	20 A	Stromversorgung Elektroventile hydraulischer ABS-Blöcke.
F24	7,5 A	ABS
F30	15 A	Nebelscheinwerfer
F81	60 A	Vorheizmodul (1,3 HDi)
F82	30 A	Elektronische Getriebepumpe; Stromversorgung elektronisches Getriebe.
F84	10 A	Elektronische Steuereinheit Getriebe und Elektroventile.
F85	30 A	Zigarettenanzünder; 12 V Zubehörsteckdose.
F87	7,5 A	Rückfahrlichter; Sensor für Wasservorkommen im Diesel; Luftstromsensor; Relaisspulen T02, T05, T14, T17 und T19 (außer 1,3 HDi)
F87	5 A	Rückfahrlichter; Sensor für Wasservorkommen im Diesel; Luftstromsensor; Relaisspulen T02, T05, T14, T17 und T19; Sensor für Batterieladezustand (außer 1,3 HDi).

Über Citroën Nemo (2008-2015)

Der Citroën Nemo, produziert von 2008 bis 2015, ist ein kompaktes Nutzfahrzeug, das sich durch Praktikabilität und effiziente Raumnutzung auszeichnet. Dieses Modell ist ideal für den Stadtverkehr dank seiner kompakten Abmessungen, die das Parken und Manövrieren in engen Gassen erleichtern. Der Nemo ist mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren, die ein ausgewogenes Verhältnis zwischen Leistung und Kraftstoffverbrauch bieten. Der Innenraum des Fahrzeugs ist so konzipiert, dass er maximalen Komfort und Funktionalität bietet, mit ausreichend Stauraum für Ladung und persönliche Gegenstände.

Sicherungskasten-Schema Citroën Nemo

Diese Seite zeigt das Sicherungskasten-Schema für den Citroën Nemo, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und auch im Motorraum. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
