Abarth Punto 2012 (2012-2014) – Sicherungskasten
In diesem Artikel finden Sie die Sicherungskastendiagramme für den Abarth Punto 2012 2012-2014, erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Abarth Punto 2012 (2012-2014) – Sicherungsplan
Baujahr: 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Abarth Punto 2012 (2012-2014) ist die Sicherung 86 im Sicherungskasten im Motorraum.
Sicherungsposition
Die Sicherungen sind in drei Steuergeräten zusammengefasst: im Armaturenbrett, im Motorraum und auf der linken Seite des Kofferraums.
Sicherungskasten im Armaturenbrett
| Beschreibung | Nummer | Amp [A] |
| Abblendlicht vorne rechts | 1 * | 7,5 |
| Abblendlicht vorne links;
Einsteller der Lichtausrichtung. |
8 * | 7,5 |
| Stromversorgung INT/A Spulen der Schalter
im Motorsicherungskasten und Spulen der Relaisschalter am Karosseriecomputer-Steuergerät. |
13 | 5 |
| Innenbeleuchtung;
Kofferraumbeleuchtung; Beleuchtung des Fahrgastraums. |
2 | 5 |
| Stromversorgung und Batterie für EOBD-Diagnose;
Automatische Klimaanlage; Alarm; Radio; Blue & Me™ Steuergerät. |
5 | 10 |
| Stromversorgung INT für Armaturenbrett;
Bremspedalschalter (Schließerkontakt); Dritte Bremsleuchte. |
11 | 5 |
| Türverriegelungsmotoren;
Motoren zur Aktivierung des Schlosses; Motoren zum Entriegeln des Kofferraums. |
4 | 20 |
| Scheibenwaschpumpe | 6 | 20 |
| Motor des vorderen Fensters des Fahrers | 14 | 20 |
| Motor des elektrischen Fensterhebers vorne
auf der Beifahrerseite. |
7 | 20 |
| Stromversorgung INT für Kontrollleuchten im Armaturenbrett;
Reifendruckkontrollsystem TMPS; Elektrische Bewegung der Seitenspiegel; Steuergerät des Schiebedachs; Ausgang des Infotainmentsystems my-port; Elektrochromatischer Rückspiegel. |
12 | 5 |
| Armaturenbrett | 3 | 5 |
| Stromversorgung INT für Bremspedalschalter (Öffnerkontakt)
Kupplungspedalschalter, Kabinenheizungsgruppe, Blue&Me™ Steuergerät, Verkabelung des Audiosystems, Spannungsregler-Steuergerät, Rückfahrlicht am Stoßfänger, Bremsassistenzsensor, Spulen des Relaisschalters am Sicherungskasten im Motorraum. |
10 | 7,5 |

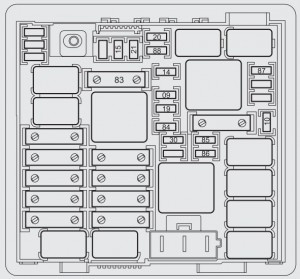

Sicherungsplan im Motorraum
| Beschreibung | Nummer | Amp [A] |
| Hi-Fi-Audiosystem mit
Steuergerät und Subwoofer. |
09 | 20 |
| Hupe | 10 | 10 |
| Linker Fernscheinwerfer;
Rechter Fernscheinwerfer, |
14 | 15 |
| Klimakompressor | 19 | 7,5 |
| Beheizbare Heckscheibe | 20 | 30 |
| Kraftstoffpumpe im Tank | 21 | 15 |
| Linke Nebelscheinwerfer;
Rechte Nebelscheinwerfer. |
30 | 15 |
| Steckdose (gebrauchsfertig) | 85 | – |
| Steckdose im Fahrgastraum;
Zigarettenanzünder. |
86 | 15 |
| Batterieladezustandssensor | 87 | 5 |
| Spiegelentfeuchtung auf der Fahrerseite;
Spiegelentfeuchtung auf der Beifahrerseite. |
88 | 7,5 |
Sicherungsplan Kofferraum
| Beschreibung | Nummer | Amp [A] |
| Schiebedachöffnungssystem | 17 | 20 |
| Steuergerät für die Verwaltung
des Alarmsystems. |
14 | 7,5 |
| Frei | 01 | – |
| Frei | 03 | – |
| Frei | 04 | 10 |
| Frei | 15 | – |
| Frei | 16 | – |
| Frei | 08 | 10 |
| Frei | 07 | – |
| Startsteckdose | 05 | 15 |
| TPMS-Steuergerät
(Reifendrucküberwachungssystem) |
13 | 5 |
| Frei | 09 | 10 |
| Frei | 06 | – |
| Frei | 02 | – |
Über Abarth Punto 2012 (2012-2014)
Der Abarth Punto 2012 ist eine Sportversion des beliebten Fiat Punto Modells, das von 2012 bis 2014 produziert wurde. Dieses Auto ist bekannt für sein dynamisches Design und seinen leistungsstarken Motor, was es für Liebhaber von Sportwagen attraktiv macht. Der Abarth Punto ist mit einem 1,4-Liter-T-Jet-Turbomotor ausgestattet, der hervorragende Leistung und Agilität auf der Straße bietet. Darüber hinaus verfügt er über ein Sportfahrwerk, verbesserte Bremsen und aggressive Designelemente, die seinen sportlichen Charakter unterstreichen. Der Innenraum ist auf Komfort und moderne Technologien ausgelegt, was ein angenehmes Fahrerlebnis garantiert.
Sicherungskastenplan Abarth Punto 2012
Diese Seite zeigt den Sicherungskastenplan für das Modell Abarth Punto 2012. In diesem Auto befindet sich der Sicherungskasten normalerweise an zwei Stellen: unter der Motorhaube im Motorraum und im Fahrzeuginnenraum, normalerweise auf der Fahrerseite unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, ihm bei der Wartung des Autos Aufmerksamkeit zu schenken.
