Abarth Grande Punto (2007-2010) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Abarth Grande Punto 2007-2010, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Abarth Grande Punto (2007-2010) – Sicherungsplan
Baujahr: 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Abarth Grande Punto (2007-2010) ist die Sicherung 31 im Sicherungskasten.
Sicherungskasten im Armaturenbrett
| Beschreibung | Nummer | Amp [A] |
| Frei | 01 | – |
| Armaturenbrett Strom + Batterie;
Diagnosestecker EOBD. |
02 | 10 |
| Audiosystem Strom + Batterie,
Freisprecheinrichtung mit Spracherkennung und Bluetooth®-Technologie; Steuergerät für Hi-Fi-Audiosystem. |
03 | 15 |
| Netzschalter + Batterie | 04 | 7,5 |
| Stromversorgung Scheibenwischer vorne und hinten | 05 | 20 |
| Stromversorgung für Heckklappenaktuator | 05 | 15 |
| Stromversorgung für Türschlossmotoraktuatoren;
Sicherheitsschlossmotoraktuatoren. |
07 | 20 |
| Frei | 08 | – |
| Stromversorgung für vordere Leseleuchte,
hintere Leseleuchte, Kofferraumleuchte, Fachleuchte, Zusatzleuchte. |
09 | 10 |
| Steuerung der elektrischen Servolenkung
Strom + mit Schlüssel. |
10 | 7,5 |
| Strom + Schlüssel am Armaturenbrett;
Bremspedalschalter (Bremslichtkontrollkreis); Kupplungspedalschalter |
11 | 7,5 |
| Steuerung des Bremssystems Strom + mit Schlüssel;
VDC-System; Bremspedalschalter. |
12 | 7,5 |
| Steuergerät für Airbag-System
Strom + Schlüssel |
13 | 10 |
| Beleuchtung der seitlichen Tasten Strom + Taste;
Anzeigen am Lenkrad; Zentrales Tastenfeld (ASR-Steuerung und LED) |
14 | 7,5 |
| Beleuchtung des Tastenfelds Strom + an der Deckenleuchte;
Tastenfeld für Sitzheizung vorne (Systemsteuerung und LED); Regensensor. |
14 | 7,5 |
| Taste Strom + Steuergerät Schiebedach;
Steuergerät Reifendrucksensor; Freisprecheinrichtung mit Spracherkennung und Bluetooth®-Technologie; Steuergerät für Parksensoren. |
14 | 7,5 |

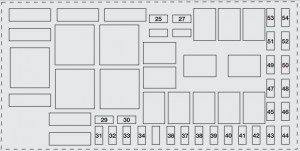

Sicherungskasten im Motorraum
| Beschreibung | Nummer | Amp [A] |
| Strom + Batterie Bremssystem
(Elektromagnetventile) |
53 | 30 |
| Abblendlicht links;
Scheinwerferregler. |
38 | 10 |
| Abblendlicht rechts | 39 | 10 |
| Fernlicht links | 40 | 10 |
| Fernlicht rechts | 41 | 10 |
| Motorsteuergerät Strom + | 47 | 7,5 |
| Kühler für Fahrgastraum Strom + Schlüssel;
Elektronisches Steuergerät für Fahrertürfenster; Elektrische Außenspiegel; Rückfahrlicht (Version 1.4 8v Dualogic) |
48 | 7,5 |
| Frei | 46 | – |
| Stromversorgung für zusätzliche Lasten des Motordiagnosesystems | 34 | 15 |
| Stromversorgung für grundlegende Lasten des Motordiagnosesystems
(Zündspule, Einspritzdüsen, Motorsteuergerät – Multijet-Versionen). |
30 | 15 |
| Stromversorgung Motorsteuergerät (Motor 1.4) | 33 | 10 |
| Stromversorgung Kraftstoffpumpe | 51 | 15 |
| Stromversorgung Nebelscheinwerfer vorne | 25 | 15 |
| Stromversorgung Scheinwerferwaschpumpe | 27 | 30 |
| Stromversorgung für Eintonhorn | 37 | 15 |
| Stromversorgung Klimakompressor | 42 | 7,5 |
| Stromversorgung für Anlassermotor (Magnet + 50) | 49 | 30 |
| Stromversorgung Magnetventil (Motor 1.4 16V) | 29 | 7,5 |
| Steuergerät Innenkühlung
Strom + Batterie. |
54 | 7,5 |
| Motorsteuergerät Strom + Batterie | 32 | 7,5 |
| Vordere Steckdose,
Zigarettenanzünder. |
31 | 20 |
| Rückfahrlicht Strom + Schlüssel;
Glühkerzenregler; Strommesser; Sensor für Wasservorkommen im Diesel. |
45 | 10 |
| Stromversorgung für elektrische Abtaugeräte
Außenspiegel. |
43 | 10 |
| Stromversorgung Fenstermotor Beifahrer vorne | 26 | 20 |
| Stromversorgung Fenstermotor Fahrer | 28 | 20 |
| Frei | 52 | – |
| Frei | 44 | – |
Sicherungskasten im Kofferraum
| Beschreibung | Nummer | Amp [A] |
| Frei | 01 | – |
| Frei | 02 | – |
| Frei | 03 | – |
| Stromversorgung Motor zur Einstellung der Lordosenstütze des Fahrersitzes | 04 | 10 |
| Stromversorgung für Startstromausgang | 05 | 15 |
| Frei | 06 | – |
| Frei | 07 | – |
| Stromversorgung für Fahrersitzheizung | 08 | 10 |
| Stromversorgung Heizmodul Beifahrersitz | 09 | 10 |
| Strom + Batterie Fenstermotor hinten rechts | 10 | 20 |
| Strom + Batterie Fenstermotor hinten links | 11 | 20 |
| Frei | 12 | – |
| Frei | 13 | – |
| Frei | 14 | – |
| Steuergerät Reifendrucküberwachungssystem
Strom + Batterie |
15 | 10 |
| Subwoofer Hi-Fi-System Batterie Strom + | 16 | 20 |
| Strom + Batterie Schiebedachsystem | 17 | 20 |
Über Abarth Grande Punto (2007-2010)
Der Abarth Grande Punto, produziert von 2007 bis 2010, ist eine Sportversion des beliebten Fiat Grande Punto Modells. Dieses Auto ist bekannt für sein dynamisches Design und seine leistungsstarken Motoren, die ein aufregendes Fahrerlebnis bieten. Zu den häufigsten Motorisierungen gehört der 1,4-Liter-T-Jet-Motor mit Turbolader, der eine Leistung von bis zu 155 PS liefert. Der Abarth Grande Punto ist mit einem Sportfahrwerk, verbesserten Bremsen und einem aggressiven Aussehen ausgestattet, was ihn für Liebhaber von Sportwagen attraktiv macht. Der Innenraum ist mit Liebe zum Detail und Komfort gestaltet und bietet Sportsitze und moderne Technologien.
Sicherungskastenplan Abarth Grande Punto
Diese Seite zeigt den Sicherungskastenplan für den Abarth Grande Punto. In diesem Auto befindet sich der Sicherungskasten normalerweise an zwei Stellen: unter der Motorhaube im Motorraum und im Innenraum, normalerweise auf der Fahrerseite. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
