Fiat Strada (2007-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Strada (2007-2017), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Strada (2007-2017) – Sicherungskasten-Diagramm
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Strada (2007-2017) ist die Sicherung F44 im Sicherungskasten.

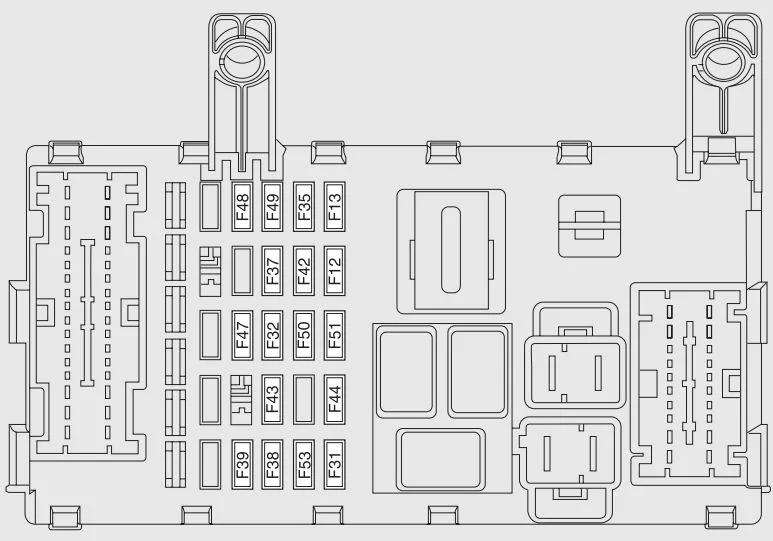

Sicherungskasten im Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett, links vom Lenkrad.
| Beschreibung | Nummer | Amp [A] |
| Scheinwerfer | F12 | 15 |
| Abblendlicht links; Scheinwerfer-Orientierungsregler. | F13 | 15 |
| Stromversorgung Rückfahrscheinwerfer; Relaisspulen in der
Sicherungskasten im Motorraum; Manuelles Klimaanlagensystem. |
F31 | 7,5 |
| +30 Stromversorgung für die Steuerung der Außenbeleuchtung | F32 | 15 |
| Stromversorgung des Bremslichtschalters (NC-Zeichen). | F35 | 10 |
| Bremslichter; Armaturenbrett-Einheit. | F37 | 10 |
| Zentralverriegelung | F38 | 20 |
| +30 für Deckenbeleuchtung; Fahrgastraumbeleuchtung, Radio | F39 | 15 |
| ABS-Steuergerät | F42 | 7,5 |
| Scheibenwischer; Zweiwegepumpe. | F43 | 30 |
| Steckdose; Zigarettenanzünder. | F44 | 20 |
| Elektrisches Fenster vorne links | F47 | 30 |
| Elektrisches Fenster vorne rechts | F48 | 30 |
| +15 Serviceversorgung für Radio, elektrisch verstellbare Spiegel,
Beleuchtung des zentralen und seitlichen Bedienfelds, elektrische Beleuchtung der Spiegelsteuerung. |
F49 | 7,5 |
| Airbagsystem | F50 | 7,5 |
| + Stromversorgung für Kennzeichenbeleuchtung, Heizungssteuerung,
Steckdose – Zigarettenanzünderbeleuchtung, Radiobeleuchtung, |
F51 | 7,5 |
| Blinker; Warnblinkanlage;
Armaturenbrett-Einheit. |
F53 | 10 |

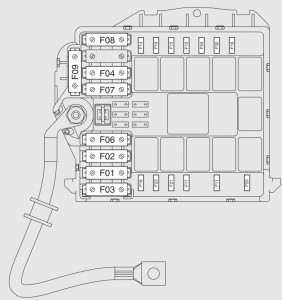

Sicherungskasten im Motorraum
| Beschreibung | Nummer | Amp [A] |
| Steckerheizung | F00 | 60 |
| Sicherungskasten im Armaturenbrett – Basis. | F01 | 70 |
| Sicherungskasten im Armaturenbrett – optional. | F02 | 40 |
| Zündschlüssel | F03 | 20 |
| Antischlupfsystem | F04 | 50 |
| Einfache Geschwindigkeit – erste Geschwindigkeit des Kühlerlüfters. | F06 | 30/40 * |
| Einfache Geschwindigkeit – zweite Geschwindigkeit des Kühlerlüfters. | F07 | 40/60 * |
| Klimaanlagenlüfter | F08 | 40 |
| Hupe | f10 | 15 |
| Generatordrehzahlmesser; Magnetventil des Tanks;
Heizungssteuergerät; Nebenverbraucher; Motorsteuerungssystem. |
F11 | 15 |
| Fernlicht rechts | F14 | 10 |
| Fernlicht links | F15 | 10 |
| Motorsteuergerät; Relais des Motorsteuerungssystems;
Fernbedienungsschalter des Motorkühlsystems. |
F 16 | 7,5 |
| Motorsteuergerät (Stromversorgung), Magnetventilgruppe
der Dieselpumpe. |
F17 | 10 |
| Motorsteuergerät | F18 | 7,5 |
| Klimakompressor | F19 | 7,5 |
| Beheizter Filter | F20 | 20 |
| Kraftstoffpumpe, Unterbrechungssystem | F21 | 15 |
| Zusatzleuchten | F23 | 15 |
| Mit Stromversorgung +15 Pluspol | F24 | 10 |
| Nebelscheinwerfer | F30 | 15 |
(*) Für Versionen / Märkte, wo dies vorgesehen ist
