Fiat Stilo (2001-2008) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Stilo (2001-2008), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Fiat Stilo (2001-2008) – Sicherungsplan

Baujahr: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Stilo (2001-2008) ist die Sicherung F44 im Sicherungskasten auf dem Armaturenbrett.

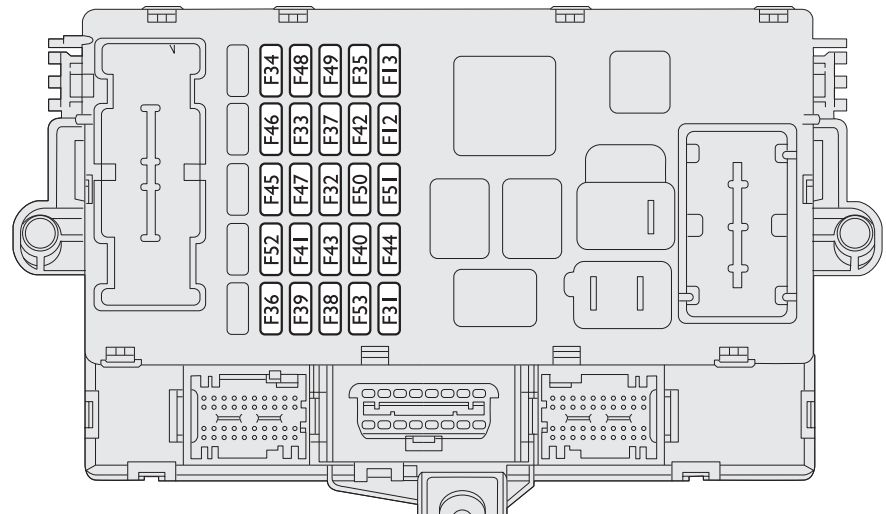

Sicherungskasten auf dem Armaturenbrett

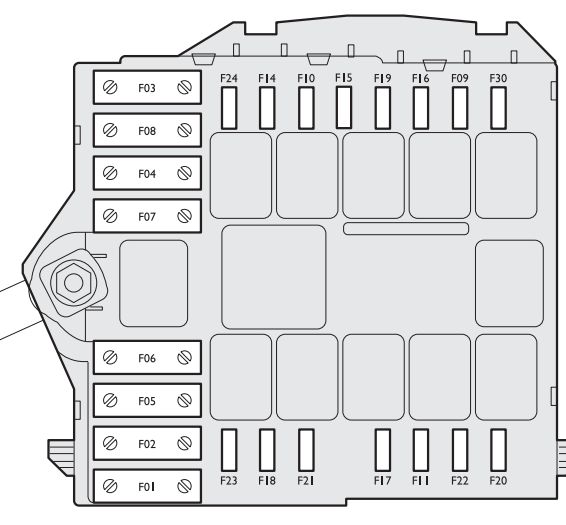

Sicherungskasten neben der Batterie

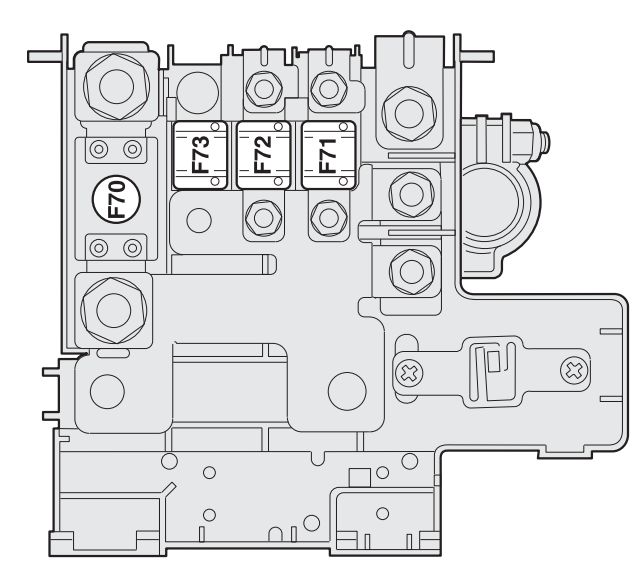

Sicherungskasten am Pluspol der Batterie

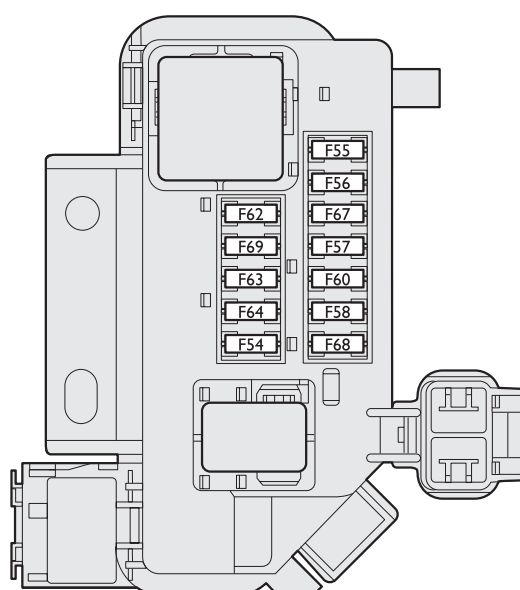

Sicherungskasten im Kofferraum

Übersichtstabelle der Sicherungen

Beleuchtung	Nummer	Ampere [A]
Rechtes Abblendlicht	F12	15
Linkes Abblendlicht	F13	15
Rechtes Fernlicht	F14	10
Linkes Fernlicht	F15	10
Nebelscheinwerfer vorne	F30	15
Bremslicht; Drittes Bremslicht.	F31	7,5
Rückfahrlicht	F32	7,5
Beleuchtung vorne und hinten Decke	F31	10
Tür-/Raumbeleuchtung	F32	10
+30 Nebelschlussleuchten	F53	7,5
Sicherungskasten für rechte, linke Lichter (Versionen mit Entladungslampen)	F37	7,5

Beschreibung	Nummer	Ampere [A]
Selespeed Getriebepumpe (Versionen 2.420V)	F05(MAXI)	30
Zündschlüssel	F03(MAXI)	20
Scheinwerferregler	F13	15
Klimakompressor	F19	7,5
Verschmutzungssensor (Versionen mit automatischer Bi-Zonen-Klimaanlage); Relais Scheinwerferwischer; Bordcomputer; Klimaanlagenlüfter.	F31	7,5
Steuerung elektrische Spiegel (Bewegung, ideographische Beleuchtung).	F51	7,5
+ 30 Audiosystem; Connect-Navigator; Steuergerät Heizung und Klimaanlage; Diagnosesteckdose EOBD-System; Volumensensoren gegen Eindringen; Alarmsirene; Bluetooth-System-Controller.	F39	10
Relais Sitzheizung Heckscheibenwischer.	F52	15
Elektrisches Fenster hinten links	F33	20
Elektrisches Fenster hinten rechts	F34	20
Beheizbare Heckscheibe	F40	30
Scheibenwischer; Scheibenwaschanlage vorne; Scheibenwaschanlage hinten.	F43	30
Steckdose Kabine (Limousinen-Versionen); Steckdose (MultiWagon-Versionen); Zigarettenanzünder.	F44	20
Antibeschlagvorrichtung Außenspiegel; Beheizte Scheibendüsen.	F41	7,5
Tempomat	F35	7,5
Steuergerät elektrische Servolenkung.	F02(MAXI)	70
Steuergerät Motorraum	F70(MAXI)	150
Steuergerät auf dem Armaturenbrett	F71(MIDI)	70
+30 Steuergerät Türelektronik (Türschlossaktuatoren, Sicherheitsschloss, Kofferraum, beheizbare Heckscheibe); Anhängersteuergerät, falls vorhanden.	F36	20
Frei	F38	–
Scheinwerferwaschanlage	F09	20
Grundlegende Dienste (elektronische Einspritzung)	F17	10
Zusätzliche Dienste (elektronische Einspritzung)	F11	15
Sensor für Wasser im Dieselfilter (Multijet-Versionen); Durchflussmesser (Multijet-Versionen).	F35	7,5
Frontscheibe Fahrerseite	F47	20
Frontscheibe Beifahrerseite	F48	20
Liste der automatisierten Fensterlisten	F49	7,5

Signal vom Bremspedalschalter für elektronische Steuergeräte.	F35	7,5
Armaturenbrett (gesteuert durch positiven Schlüssel)	F37	10
Armaturenbrett (+30)	F53	10
Steuergerät ABS/ASR/ESP (Neigungssensor mit ESP)	F42	7,5
Steuergerät ABS/ASR/ESP	F01(MAXI)	60
Airbag-Steuergerät; OCS-Sensor (Versionen mit Seitenairbags hinten).	F50	7,5
+30 Elektronisches Einspritzsystem	F18	7,5
Steuergerät auf dem Armaturenbrett	F72(MIDI)	60
Klimaanlagenlüfter	F08(MAXI)	30
Kühlerlüfter (niedrige Geschwindigkeit – Versionen 1.416V, 1.616V, 1.816V, Multijet).	F06(MAXI)	30
Kühlerlüfter (hohe Geschwindigkeit – Versionen 1.416V, 1.616V, 1.816V, Multijet).	F07(MAXI)	50
Elektrolüfter und Kühler (Version 1.816Vi JTD).	F06(MAXI)	50
Lüfter und Kühler (Versionen 2.420V).	F06(MAXI)	60
Hupe	F10	15
Kraftstoffpumpe	F21	15
Grundlegende Dienste der elektronischen Einspritzung (Benzinversionen).	F22	15
Elektronisches Einspritzsystem; Selespeed-System (Versionen 2.4 20V); Kühlerlüfter-Controller (Versionen 2.4 20V) (gesteuert durch positiven Schlüssel)	F16	7,5
Eckblende Skywindow	F45	20
Öffnbares Dach Skywindow	F46	20
Zusatzheizung (Multijet-Versionen).	F73(MIDI)	50
Glühkerzenheizung (Multijet-Versionen).	F04(MAXI)	50
Frei	F20	–
Grundlegende Dienste der elektronischen Einspritzung (Multijet-Versionen).	F22	20
+30 Selespeed	F23	7,5
Elektrische Servolenkung (schlüsselgesteuert).	F24	10
Externer Radioverstärker	F54	25
Fahrersitzheizung	F57	10
Beifahrersitzheizung vorne	F67	10
Lenkradbedienung; Connect/Navigator; Parksensoren; Regensensor, Tagfahrlicht; Bedienfeld auf der Mittelkonsole; Steuergerät Heizung, Klimaanlage; Steuergerät Bluetooth-System; Ideographische Beleuchtung; Schaltersatz zur Steuerung der Beleuchtung und Menüzugriffseinstellung; Lautstärkeeinstellung und Unfallschutz Tasten zur Deaktivierung der Sensoren; Beleuchtung der vorderen Decke; Steuerung des Schiebedachs (schlüsselgesteuert).	F49	7,5

Über Fiat Stilo (2001-2008)

Der Fiat Stilo, produziert von 2001 bis 2008, ist ein Kompaktwagen, der in verschiedenen Karosserievarianten, einschließlich Schrägheck und Kombi, erhältlich war. Dieses Modell zeichnet sich durch ein modernes Design und einen komfortablen Innenraum aus, der ausreichend Platz für Passagiere und Gepäck bietet. Der Fiat Stilo war mit einer breiten Palette von Motoren ausgestattet, von Benzinern mit 1,2 Litern Hubraum bis hin zu leistungsstärkeren Dieselaggregaten mit 1,9 Litern Hubraum. Dank seiner Fahreigenschaften und technologischen Innovationen, wie zum Beispiel dem Blue&Me-System, erfreute er sich bei Fahrern, die ein zuverlässiges und praktisches Fahrzeug suchten, großer Beliebtheit.

Sicherungsplan Fiat Stilo

Diese Seite zeigt den Sicherungsplan für den Fiat Stilo, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seinen Plan und die Funktion der einzelnen Sicherungen zu haben.
