Fiat Ducato (1994-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Ducato (1994-2019), Informationen zur Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Ducato – Sicherungskasten-Schema
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

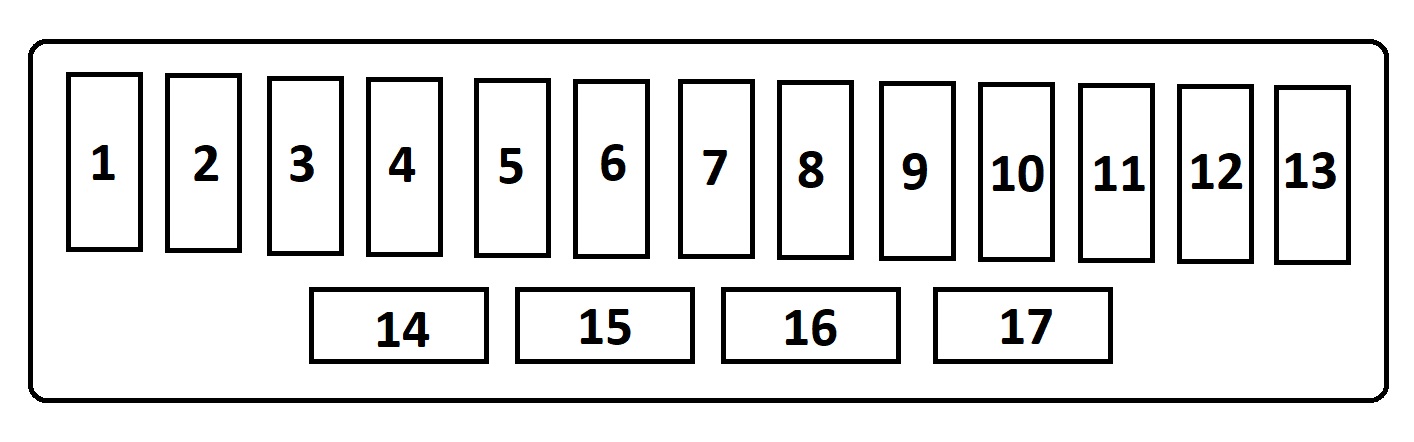

Sicherungskasten im Fahrgastraum
Dieses Panel befindet sich im vano portaoggetti.
Sicherung 1 (10 A)
- Instrumententafel
- Wegfahrsperre
- Beleuchtung der Heizungsbedienung
- Scheinwerfereinstellung
- Instrumentenbeleuchtung
- Uhrbeleuchtung
- Blinker
- Tachographenbeleuchtung
- Dieselschmutzsensor
- Kontrollleuchte Wasser im Diesel.
Sicherung 2 (7,5 A)
- Scheinwerferwaschanlage
- ABS- und Tachographen-Kontrollleuchte
Sicherung 3 (15 A)
- Scheibenwischer vorne
- Scheibenwaschanlage vorne
- Uhr
- Sitzheizung
Sicherung 4 (7,5 A)
- Scheinwerferwaschanlage
Sicherung 5 (10 A)
- Schalter für ABS-Beleuchtungssteuerung
- Glühbirne links
- Glühbirne rechts
Sicherung 6 (7,5 A)
- Glühbirne rechts
- Glühbirne links
- Instrumentenbeleuchtung
- Kennzeichenbeleuchtung
Lichtschalter
Sicherung 7 (10 A)
- Glühbirne Abblendlicht links
Sicherung 8 (10 A)
- Glühbirne Abblendlicht rechts
Sicherung 9
- Glühbirne Fernlicht links
- Glühbirne Fernlicht 10,0 A
Sicherung 10 (10,0 A)
- Glühbirne Fernlicht rechts
Sicherung 11 (15 A)
- Zigarettenanzünder
- Innenbeleuchtung
- Uhr
- Radio
Sicherung 12 (20 A)
- Elektrische Fensterheber
- Hupe
- Bremslichter (Minibus)
- Zusatzheizung (25 A)
Sicherung 13 (25 A)
- Heizung.
Fiat Ducato – Sicherungskasten-Schema
Baujahr: 2002, 2003, 2004, 2005, 2006.

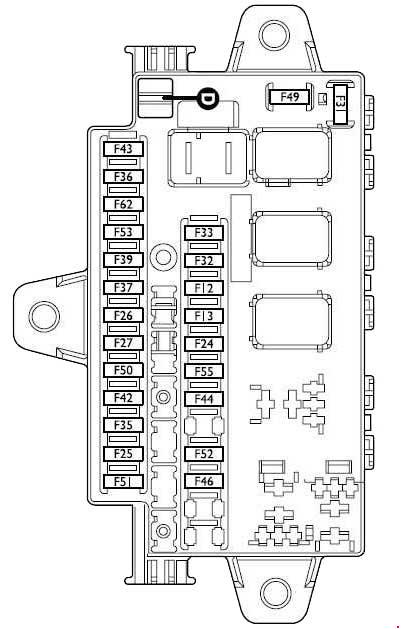

Hauptsicherungskasten unter dem Armaturenbrett auf der Fahrerseite für Linkslenker, auf der Beifahrerseite für Rechtslenker
| Nummer |
Ampere [A] |
Beschreibung |
| 12 | 5 | Scheinwerfer vorne rechts; Scheinwerfer hinten rechts. |
| 13 | 5 | Scheinwerfer vorne links; Scheinwerfer hinten links. |
| 24 | 5 | Blinker; Seiten-/Heckwarnleuchte; Kennzeichenbeleuchtung. |
| 25 | 7,5 | Radio |
| 26 | 7,5 | Bremslichter |
| 27 | 7,5 | Alarm; Fernbedienung; Tachograph; Telefon; Tempomat; Elektrische Spiegel. |
| 31 | 10 | Zündung |
| 32 | 15 | Radio |
| 33 | 7,5 | Nebelschlussleuchten |
| 35 | 7,5 | Fensterheber in den Türen – ABI |
| 37 | 10 | PCC – Instrumententafel |
| 39 | 10 | EOBD-Diagnosestecker; Kabinenbeleuchtung. |
| 42 | 7,5 | ABS-Steuergerät |
| 43 | 15 | Pumpe für vorderen Scheibenwischer |
| 44 | 15 | Zigarettenanzünder |
| 49 | 15 | Pumpe für Scheinwerferwaschanlage |
| 50 | 7,5 | Airbag-Steuergerät |
| 51 | 10 | PCA (Erste Hilfe – Minibus-Versionen) |
| 52 | 20 | Vordere Steckdose |
| 53 | 10 | Instrumententafel; Notlichter; Blinker. |
| 55 | 30 | Kabinenlüfter (mit Webasto-System); Webasto-Steuerung; Kabinenlüfter (mit Klimaanlage); Kabinenheizungslüfter. |
Sicherungskasten-Schema unter dem Armaturenbrett
| Nummer |
Ampere [A] |
Beschreibung |
| 34 | 10 | Chronotachograph; Telefon; Alarm; Fernbedienung. |
| 38 | 20 | ABI für Türschloss |
| 40 | 15 | Beheizbare Heckscheibe rechts |
| 41 | 10 | Gerät zur Enteisung der Außenspiegel |
| 45 | 15 | Fahrersitzheizung |
| 47 | 20 | ABI für elektrisches Fenster links |
| 48 | 20 | ABI für elektrisches Fenster rechts |
| 54 | 15 | Beheizbare Heckscheibe links |
| 56 | 30 | Zusätzliche Klimaanlagensteuerung |
| 57 | 15 | Lüfter der Zusatzheizung |
| 58 | 5 | Webasto-Uhr |
| 59 | 15 | Stromversorgung des elektrischen Verteilers |
| 60 | 10 | Warnblinker |
| 61 | 20 | Webasto-Einheit |
| 63 | 30 | Blinklichter (Ambulanzversionen) |
| 64 | 20 | Stromversorgung hinten; Sirene (Notfallversionen); Absauglüfter (Minibus-Versionen). |
| 65 | 10 | Stromversorgung für spezielle Konfiguration |
Sicherungskasten-Schema der Batterie
| Nummer |
Ampere [A] |
Beschreibung |
| 70 | 150 | CVM-Schutz |
| 71 | 80 | CFO-Schutz |
| 72 | 125 | Lichtmaschine |
| 72 | 70 | Lichtmaschine (2,0 – 2,0 JTD mit Heizsystem) |
| 72 | 100 | Lichtmaschine (2,8 JTD mit Heizung – 2,0 JTD mit Klimaanlage) |
| 73 | 70 | Anschluss für Ausrüstungshersteller |

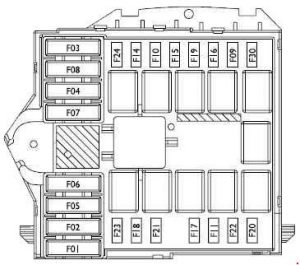

Sicherungsplan im Motorraum
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 60 | CFB-Schutz |
| 2 | 50 | Glühkerzenheizung |
| 3 | 30 | Starten |
| 4 | 50 | ABS-Steuergerät |
| 5 | 30 | Kabinenlüfter (Klimaanlage) |
| 6 | 40 | Widerstand niedrige Geschwindigkeit Kühlerlüfter (2,0 mit Klimaanlage); Motorsteuerung (2,0 mit Klimaanlage); Motorlüfter (2,0 mit Klimaanlage); Motorsteuerung (2,0 mit Klimaanlage). |
| 6 | 40 | Motorkühlerlüfter 1. Geschwindigkeit; Motorsteuergerät 1. Geschwindigkeit. |
| 7 | 40 | Motorkühlerlüfter (2,0 mit Klimaanlage); Motorsteuerung (2,0 mit Klimaanlage). |
| 7 | 40/60 | Motorkühlerlüfter 2. Geschwindigkeit; Motorsteuerung 2. Geschwindigkeit; Kühlerlüfter; Spule des Fernbedienungsschalters 2. Geschwindigkeit (Klimaanlage). |
| 8 | 30 | Scheibenwischermotor vorne – Scheibenwaschpumpe vorne |
| 9 | 15 | Scheinwerfer Nebelscheinwerfer vorne |
| 10 | Hupe; Lenksäulenhebelsteuerung. |
| 11 | 10 | Zusätzliche EI-Dienste; Motorsteuergerät. |
| 14 | 10 | Abblendlichtscheinwerfer rechts |
| 15 | 10 | Abblendlichtscheinwerfer links |
| 16 | 7,5 | EI-System – Fiat-Code |
| 17 | 5 | Grundlegende EI-Dienste; Motorsteuergerät/ |
| 18 | 7,5 | Fiat-Code – Motorsteuergerät |
| 19 | 7,5 | Kompressor |
| 20 | 30 | PTC |
| 21 | 15 | Kraftstoffpumpe |
| 22 | 20 | Grundlegende EI-Dienste |
| 23 | 10 | Steuergerät für Automatikgetriebe |
| 24 | 15 | Steuergerät für Automatikgetriebe |
| 30 | 15 | Fernlichtscheinwerfer |
Fiat Ducato (2006-2014) – Motorraum-Schema
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Ducato (2006-2014) ist die Sicherung F44 im Sicherungskasten.
Sicherungskasten am Armaturenbrett – Fiat Ducato Sicherungsbeschreibung
| Beschreibung | Nummer | Ampere [A] |
| Abblendlichtscheinwerfer rechts | F12 | 7,5 |
| Abblendlichtscheinwerfer links; Scheinwerfereinstellgerät. | F13 | 7,5 |
| Relais des Motorraum-Sicherungskastens; Relais des Armaturenbrett-Sicherungskastens + Schlüssel. | F31 | 7,5 |
| Innenbeleuchtung Minibus (Notfall) | F32 | 10 |
| Steckdose hinten | F33 | 15 |
| Nicht vorhanden | F34 | – |
| Rückfahrlichter, Servotronic-Steuerung; Wasserstandssensor im Dieselfilter, (+ mit Schlüssel). | F35 | 7,5 |
| Zentralverriegelung der Türen (+ Batterie) | F36 | 7,5 |
| Bremslichter (Haupt); Drittes Bremslicht; Instrumententafel (+ Taste). | F37 | 7,5 |
| Relais des Armaturenbrett-Steuergeräts (+ Batterie). | F38 | 10 |
| EOBD-Steckdose; Audiosystem; Klimaanlagensteuerung; Alarm; Tachograph; Webasto-Timer (+ Batterie). | F39 | 10 |
| Beheizbare Scheibe links; Spiegelenteisung Fahrer. | F40 | 15 |
| Beheizbare Scheibe rechts; Spiegelenteisung Beifahrer. | F41 | 15 |
| ABS; ASR; ESP; Bremslichtkontrolle (Aux) (+ Schlüssel). | F42 | 7,5 |
| Scheibenwischer vorne (Taste +) | F43 | 30 |
| Zigarettenanzünder; Vordere Steckdose. | F44 | 20 |
| Kontrolle an der Fahrertür; Kontrolle an der Beifahrertür. | F45 | 7,5 |
| Nicht vorhanden | F46 | – |
| Elektrisches Fenster Fahrer | F47 | 20 |
| Elektrisches Fenster Beifahrer | F48 | 20 |
| Audiosystem; Elektrisches Fenster Fahrer; Bedienelemente am Armaturenbrett; Alarmsteuergerät; Regensensor (+ Schlüssel). | F49 | 7,5 |
| Airbag (+ Schlüssel) | F50 | 7,5 |
| Klimaanlagensteuerung; Tempomat; Tachograph (+ Schlüssel). | F51 | 7,5 |
| Optionales Relais des Sicherungskastens | F52 | 7,5 |
| Instrumententafel; Nebelschlussleuchten (+ Batterie). | F53 | 7,5 |
Vano Sicherungskasten im Motorraum
| Beschreibung | Nummer | Ampere [A] |
| ABS-Pumpe (+ Batterie) | F01 | 40 |
| Glühkerzenheizung (+ Batterie) | F02 | 50 |
| Starten (+ Batterie) | F03 | 30 |
| Webasto-Steuergerät (+ Batterie) | F04 | 20 |
| Kabinenlüftung mit Webasto (+ Batterie) | F05 | 20 |
| Hohe Geschwindigkeit des Motorkühlerlüfters (+ Batterie) | F06 | 40/60 |
| Niedrige Geschwindigkeit des Motorkühlerlüfters (+ Batterie) | F07 | 40/50 |
| Lüfter des Fahrgastraums (+ Schlüssel) | F08 | 40 |
| Pumpe der Scheinwerferwaschanlage | F09 | 20 |
| Hupe | F10 | 15 |
| Ei-System (zusätzliche Dienste) | F11 | 15 |
| Fernlichtscheinwerfer rechts | F14 | 7,5 |
| Fernlichtscheinwerfer links | F15 | 7,5 |
| Ei-System (+ Schlüssel) | F 16 | 7,5 |
| Ei-System (Grunddienste) | F17 | 10 |
| Motorsteuerung (+ Batterie) | F18 | 7,5 |
| Klimaanlagenkompressor | F19 | 7,5 |
| Pumpe für Scheinwerferwaschanlage | F20 | 30 |
| Kraftstoffpumpe | F21 | 15 |
| Ei-System (Grunddienste) | F22 | 20 |
| ABS-Magnetventile | F23 | 30 |
| Automatikgetriebe 8 (+ Schlüssel) | F24 | 15 |
| Nebelscheinwerfer vorne | F30 | 15 |

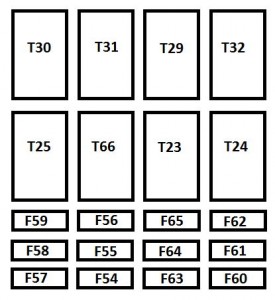

Vano Sicherungen optional an der rechten Säule – Fiat Ducato Sicherungen
| Beschreibung | Nummer | Ampere [A] |
| Leer | F54 | – |
| Sitzheizung | F55 | 15 |
| Steckdose für Passagiere hinten | F56 | 15 |
| Zusatzheizung unter dem Sitz | F57 | 10 |
| Seitenlichter | F58 | 10 |
| Automatisch nivellierende Federung (+ Batterie) | F59 | 7,5 |
| Leer | F60 | – |
| Leer | F61 | – |
| Leer | F62 | – |
| Steuerung der Zusatzheizung für Passagiere | F63 | 10 |
| Leer | F64 | – |
| Zusätzlicher Heizlüfter für Passagiere | F65 | 30 |
Fiat Ducato (2015-2019) – Sicherungskasten-Schema
Baujahr: 2015, 2016, 2017, 2018, 2019.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Fiat Ducato sind die Sicherungen F09 (Steckdose hinten), F14 (Steckdose), F15 (Zigarettenanzünder) im Sicherungskasten des Motorraums und die Sicherung F56 (Steckdose für Passagiere hinten) im optionalen Sicherungskasten an der rechten Säule.
Position des Sicherungskastens
Die Sicherungen sind in drei Sicherungskästen gruppiert, die sich am Armaturenbrett, an der rechten Kabinensäule und im Motorraum befinden.

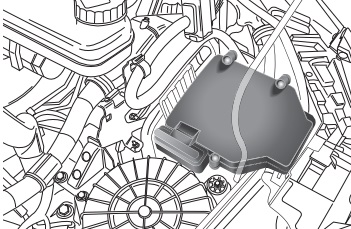

Beschreibung des Motorraums

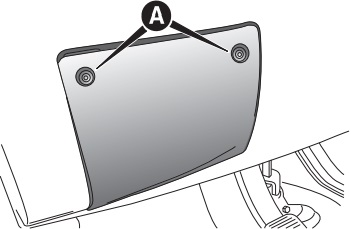

Armaturenbrett
Um zu den Sicherungen im Sicherungskasten des Armaturenbretts zu gelangen, lösen Sie die Schrauben A und entfernen Sie die Abdeckung.
Optionaler Sicherungskasten an der rechten Säule (wo vorgesehen)
Zum Zugang die Schutzabdeckung entfernen.
Sicherungskasten-Schemata

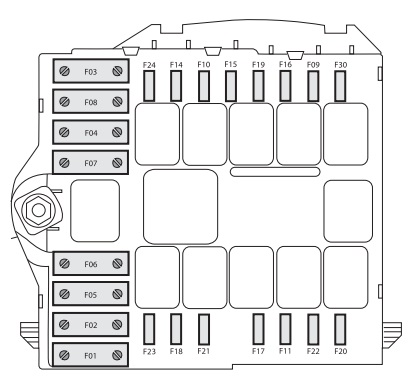

Motorraum
Zuordnung der Sicherungen im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F03 | 30 | Starten (+ Batterie) |
| F04 | 40 | Beheizter Filter |
| F05 | 20/50 | Verdampfer für Puma-Motorlüftung, Kabine mit Webasto; Robotisierte Getriebepumpe (+ Batterie). |
| F06 | 40/60 | Lüfter mit hoher Geschwindigkeit der Motorkühlung (+ Batterie) |
| F07 | 40/50/60 | Lüfter mit niedriger Geschwindigkeit der Motorkühlung (+ Batterie) |
| F08 | 40 | Kabinenlüfter (+ Schlüssel) |
| F09 | 15 | Steckdose hinten (+ Batterie) |
| F10 | 15 | Hupe |
| F14 | 15 | Steckdose (+ Batterie) |
| F15 | 15 | Zigarettenanzünder (+ Batterie) |
| F18 | 7,5 | Antriebsstrang-Steuermodul; Automatisches Getriebesteuergerät (+ Batterie). |
| F19 | 7,5 | Klimaanlagenkompressor |
| F20 | 30 | Scheibenwischer |
| F24 | 7,5 | Bedienfeld für Hilfsgeräte zum Bewegen und Kippen der Spiegel (+ Schlüssel) |
| F30 | 15 | Beschlagene Spiegel |
Sicherungsplan des Armaturenbretts
Zuordnung der Sicherungen im Sicherungsplan des Armaturenbretts
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F12 | 7,5 | Abblendlichtscheinwerfer rechts |
| F13 | 7,5 | Abblendlichtscheinwerfer links |
| F31 | 5 | Relais der Motorraum-Steuereinheit; Relais der Armaturenbrett-Steuereinheit (+ Schlüssel). |
| F32 | 7,5 | Beleuchtung der Leseleuchten in der Kabine (+ Batterie) |
| F33 | 7,5 | Batterieüberwachungssensor für Start & Stop-Version (+ Batterie) |
| F34 | 7,5 | Innenbeleuchtung des Kleinbusses (Notfall) |
| F35 | 7,5 | Rückfahrlichter, Servotronic-Controller; Wassersensor im Dieselfilter, (+ mit Schlüssel) |
| F36 | 10 | Radio; Klimaanlage; Alarm; Tachograph; Batterietrennungs-Controller; Webasto-Timer (+ Batterie). |
| F37 | 7,5 | Bremslichtkontrolle (Haupt); Drittes Bremslicht (+ Schlüssel). |
| F38 | 20 | Türschloss (+ Batterie) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F43 | 20 | Scheibenwischer vorne (Taste +) |
| F47 | 20 | Elektrisches Fenster auf der Fahrerseite |
| F48 | 20 | Elektrisches Fenster auf der Beifahrerseite |
| F49 | 5 | Parksensor-Controller; Radio; Lenkradsteuerung; Zentrales Bedienfeld; Linkes Bedienfeld; Hilfsbedienfeld; Batterietrennungs-Controller (+ Schlüssel). |
| F51 | 5 | Klimaanlage; Lenkassistenz-Controller; Rückfahrlichter; Wassersensor im Dieselfilter; Strommesser; Tachograph (+ Schlüssel). |
| F53 | 7,5 | Armaturenbrett (+ Batterie) |
| F89 | – | – |
| F90 | 7,5 | Linker Abblendlichtscheinwerfer |
| F91 | 7,5 | Rechter Abblendlichtscheinwerfer |
| F92 | 7,5 | Linkes Nebelscheinwerfer |
| F93 | 7,5 | Rechtes Nebelscheinwerfer |
Sicherungsplan optional – Relaisbeschreibung Fiat Ducato
Sicherungsbelegung im optionalen Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Sitzheizung |
| F56 | 15 | Steckdose für Fondpassagiere |
| F57 | 10 | Zusatzheizung unter dem Sitz |
| F58 | 10 | Beheizbare Heckscheibe links |
| F59 | 7,5 | Beheizbare Heckscheibe rechts |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Zusatzheizungssteuerung für Passagiere |
| F64 | – | – |
| F65 | 30 | Zusatzlüfter für Passagierheizung |
Über Fiat Ducato (1994-2019)
Der Fiat Ducato, produziert von 1994 bis 2019, ist ein beliebtes Nutzfahrzeugmodell, das für seine Zuverlässigkeit und Vielseitigkeit bekannt ist. Dieses Modell war in verschiedenen Karosseriekonfigurationen erhältlich, darunter Lieferwagen, Kleinbusse und Fahrgestelle für spezielle Aufbauten. Der Fiat Ducato bot eine breite Palette von Motoren, einschließlich Benzin- und Dieselvarianten, die es den Kunden ermöglichten, den Motor nach ihren Bedürfnissen und Vorlieben auszuwählen. Dank seiner Geräumigkeit und der Fähigkeit, große Mengen an Ladung zu transportieren, wurde er bei Unternehmern und Handwerkern beliebt.
Sicherungsplan Fiat Ducato
Diese Seite zeigt den Sicherungsplan für den Fiat Ducato, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei einem typischen Fiat Ducato-Modell befindet sich der Sicherungskasten im Bereich unter dem Armaturenbrett oder im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist ein genauer Plan für die korrekte Wartung und Reparatur wichtig.
