Fiat Linea (2007-2013) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Linea (2007-2013), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Linea (2007-2013) – Sicherungsbelegungsplan
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Fiat Linea (2007-2013) ist die Sicherung F44 in der Sicherungsbelegung des Armaturenbretts.

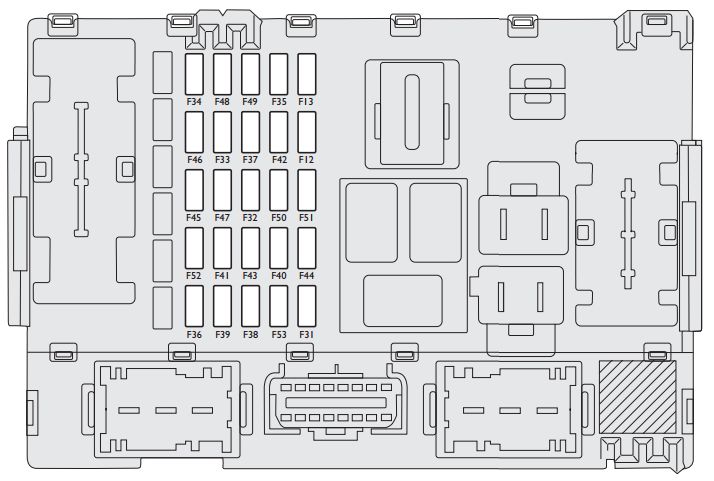

Sicherungsbelegung am Armaturenbrett
| Beschreibung | Nummer | Ampere [A] |
| Scheinwerfer mit Abblendlicht rechts | F12 | 7,5 |
| Scheinwerfer mit Abblendlicht links; Scheinwerfereinstellung. | F13 | 7,5 |
| INT/A für Relaisspulen (T08, T17) im Sicherungsplan des Motorraums und
Karosseriesteuergeräteknoten. |
F31 | 7,5 |
| Sitzheizung | F32 | 15 |
| Fenstersteuerung (Motor Heckscheibe links). | F33 | 20 |
| Fenstersteuerung (Motor Heckscheibe rechts). | F34 | 20 |
| +15 Rückfahrlichter; Bremslichtsteuerung NC;
Luftstromsensor; Glühkerzenvorheizung; Wassersensor im Diesel; Drehzahlmessergenerator; Niveausensor 2. |
F35 | 7,5 |
| Elektrisches Fenstermodul (+30 für Elektronik). | F36 | 7,5 |
| +15 Armaturenbrett; Bremslichtsteuerung NA. | F37 | 7,5 |
| Karosseriesteuergeräteknoten | F38 | 20 |
| Radioknoten; Klimaanlagenknoten;
Blue & Me Knoten. |
F39 | 10 |
| Beheizbare Heckscheibe | F40 | 30 |
| Spiegelenteisung | F41 | 7,5 |
| +15 Bremssystem | F42 | 7,5 |
| Scheibenwischersteuerung (Pumpe in beide Richtungen). | F43 | 20 |
| Zigarettenanzünder oder Steckdose | F44 | 15 |
| Kofferraumschloss-Aktivator | F45 | 10 |
| Elektrisches Fenstermodul (Motor Frontscheibe auf der Fahrerseite). | F47 | 20 |
| Elektrische Fenstereinheit (Motor Frontscheibe auf der Beifahrerseite). | F48 | 20 |
| +15 Beleuchtungssteuerung: Radio am Lenkrad,
Bedienfeld, elektrische Spiegel, Fenstermodul, elektrochromatischer Spiegel, Regensensor. |
F49 | 7,5 |
| +15 Airbag-Knoten | F50 | 7,5 |
| +15 Tempomat; Radiokonfiguration;
Blu & Me Konfiguration; Parksensoren; Klimaanlagenknoten. |
F51 | 7,5 |
| Elektrisches Fenstermodul; Motor Fahrersitzverstellung. | F52 | 15 |
| Bordcomputer; Armaturenbrettknoten. | F53 | 7,5 |
Sicherungsplan im Motorraum
| Beschreibung | Nummer | Ampere [A] |
| Hupe | F10 | 15 |
| Nebenverbraucher des Motorsteuerungssystems | F11 | 10 |
| Hauptscheinwerfer rechts | F14 | 7,5 |
| Linker Scheinwerfer | F15 | 7,5 |
| Primärverbraucher des Motorsteuerungssystems | F17 | 10 |
| Motorsteuergerät | F18 | 10 |
| Klimakompressor | F19 | 7,5 |
| Kraftstoffpumpe | F21 | 15 |
| Primärverbraucher des Motorsteuerungssystems (Einspritzdüsen, Zündspulen) | F22 | 15 |
| Scheibenwischermotor vorne | F23 | 20 |
| Reserve | F24 | – |
| Nebelscheinwerfer | F30 | 15 |
Über Fiat Linea (2007-2013)
Der Fiat Linea, produziert von 2007 bis 2013, ist eine kompakte Limousine, die elegantes Design mit praktischen Eigenschaften verbindet. Dieses Modell war beliebt für seine Geräumigkeit und seinen Komfort, was es ideal für den Familiengebrauch machte. Der Fiat Linea bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die es den Kunden ermöglichten, nach ihren Vorlieben und Bedürfnissen zu wählen. Dank seiner Zuverlässigkeit und seines sparsamen Kraftstoffverbrauchs wurde er nicht nur in Europa, sondern auch in anderen Märkten populär.
Sicherungsplan des Fiat Linea
Diese Seite zeigt den Sicherungsplan für den Fiat Linea, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter der Motorhaube und im Innenraum des Fahrzeugs, oft in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, ihn regelmäßig zu überprüfen und zu warten.
