Fiat Barchetta (2002-2005) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Barchetta (2002-2005), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Fiat Barchetta
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2002, 2003, 2004, 2005.

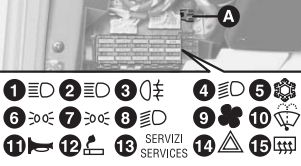

Sicherungskasten im Armaturenbrett
Sicherungskasten im Motorraum
Sicherungsliste
Außenbeleuchtung
| Beschreibung | Ampere [A] | Nummer | Position |
| Blinker | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Rechtes vorderes Positionslicht | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Linkes vorderes Seitenlicht | 10 | 7 | Armaturenbrett (links vom Lenkrad) |
| Rechtes Rücklicht | 10 | 7 | Armaturenbrett (links vom Lenkrad) |
| Linkes Rücklicht | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Rechtes vorderes Abblendlicht | 10 | 4 | Armaturenbrett (links vom Lenkrad) |
| Linkes vorderes Abblendlicht | 10 | 8 | Armaturenbrett (links vom Lenkrad) |
| Rechtes vorderes Fernlicht | 10 | 1 | Armaturenbrett (links vom Lenkrad) |
| Linkes vorderes Fernlicht | 10 | 2 | Armaturenbrett (links vom Lenkrad) |
| Nebelscheinwerfer | 20 | Armaturenbrett | |
| Nebelscheinwerfer | 40 | 5 | Motorraum |
| Nebelschlussleuchte | 10 | 3 | Armaturenbrett (links vom Lenkrad) |
| Rückfahrlicht | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Warnblinkanlage | 10 | 14 | Armaturenbrett (links vom Lenkrad) |
| Bremslichter | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Dritte Bremsleuchte | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Beleuchtung vorderes Nummernschild rechts | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Beleuchtung vorderes Nummernschild links | 10 | 7 | Armaturenbrett (links vom Lenkrad) |
Innenbeleuchtung
| Beschreibung | Ampere [A] | Nummer | Position |
| Deckenbeleuchtung | 15 | 12 | Armaturenbrett (links vom Lenkrad) |
| Beleuchtung Fahrgastraum | 10 | 14 | Armaturenbrett (links vom Lenkrad) |
| Beleuchtung Fahrgastraum | 40 | 5 | Motorraum |
| Warnleuchte Seite/Hinten | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Warnleuchte Fernlicht | 10 | 2 | Armaturenbrett (links vom Lenkrad) |
| Warnleuchte Nebelscheinwerfer | 20 | Armaturenbrett | |
| Kontrollleuchte Blinker | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Kontrollleuchte Warnblinkanlage | 10 | 14 | Armaturenbrett (links vom Lenkrad) |
| Warnleuchte Nebelschlussleuchte | 50 | 6 | Motorraum |
| Beleuchtung Instrumententafel | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Digitale Uhr Kontrollleuchte | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Zigarettenanzünder | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Fensterbeleuchtung | 30 | Armaturenbrett | |
| Nebelscheinwerfer/Nebelschlussleuchtenschalter | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
| Kontrollleuchte Warnblinkanlage | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Kontrollleuchte Heizung | 10 | 7 | Armaturenbrett (links vom Lenkrad) |
| Kontrollleuchte manuelle Klimaanlage | 10 | 7 | Armaturenbrett (links vom Lenkrad) |
| Kontrollleuchte elektrischer Spiegel | 10 | 6 | Armaturenbrett (links vom Lenkrad) |
Masse
| Beschreibung | Ampere [A] | Nummer | Position |
| Zündschlüssel | 50 | 6 | Motorraum |
| Airbag | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Fiat Code | 30 | 4 | Motorraum |
| Fiat Code | 50 | 6 | Motorraum |
| Türverriegelungssystem | 40 | 5 | Motorraum |
| Empfänger Türschloss | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Elektromotor für Türschloss | 20 | Armaturenbrett | |
| Stromversorgung Audiosystem | 15 | 12 | Armaturenbrett (links vom Lenkrad) |
| ABS | 60 | 7 | Motorraum |
| Manuelle Klimaanlage | 30 | 5 | Armaturenbrett (links vom Lenkrad) |
| Hupe | 20 | 11 | Armaturenbrett (links vom Lenkrad) |
| Elektrisches Fensterhebersystem | 40 | 5 | Motorraum |
| Elektrische Fensterheber | 40 | 5 | Motorraum |
| Elektromotor für Fenster | 30 | Armaturenbrett | |
| Motor vorderer Scheibenwischer | 20 | 10 | Armaturenbrett (links vom Lenkrad) |
| Pumpe vorderer Scheibenwischer | 20 | 10 | Armaturenbrett (links vom Lenkrad) |
| Spiegelregler | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Kühlerlüfter (Versionen mit Heizung) | 30 | 3 | Motorraum |
| Kühlerlüfter (niedrige Geschwindigkeit) (Versionen mit manueller Klimaanlage) | 30 | 3 | Motorraum |
| Kühlerlüfter (hohe Geschwindigkeit) (Versionen mit manueller Klimaanlage) | 30 | 2 | Motorraum |
| Einspritzsystem | 30 | 4 | Motorraum |
| Stromversorgung Instrumententafel | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Stromversorgung Digitaluhr | 15 | 12 | Armaturenbrett (links vom Lenkrad) |
| Stromversorgung Zigarettenanzünder | 15 | 12 | Armaturenbrett (links vom Lenkrad) |
| Stromversorgung Verstärker Warnblinkanlage | 10 | 14 | Armaturenbrett (links vom Lenkrad) |
| Stromversorgung Verstärker Warnblinkanlage | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Stromversorgung Steuergerät Fensterheber | 30 | Armaturenbrett | |
| Stromversorgung Empfänger Türverriegelung | 15 | 12 | Armaturenbrett (links vom Lenkrad) |
| Stromversorgung Steuergerät Türverriegelung | 20 | Armaturenbrett | |
| Stromversorgung Steuergerät manuelle Klimaanlage | 20 | 9 | Armaturenbrett (links vom Lenkrad) |
| Zusätzliche Stromversorgung Relais Scheinwerfer | 40 | 5 | Motorraum |
| Relais Kühlerlüfter | 20 | 9 | Armaturenbrett (links vom Lenkrad) |
| Relais Kompressor manuelle Klimaanlage | 20 | 9 | Armaturenbrett (links vom Lenkrad) |
| Stromversorgung Relais Klimaanlagenkompressor | 15 | Motorraum (an der Brandschutzwand) | |
| Elektromagnetisches Ventil Phasenversteller | 15 | Motorraum (an der Brandschutzwand) | |
| Stromversorgung Relais Kühlerlüfter | 7,5 | Motorraum (an der Brandschutzwand) | |
| Stromversorgung Relais Kraftstoffpumpe | 7,5 | Motorraum (an der Brandschutzwand) | |
| Lambdasonde | 15 | Motorraum (an der Brandschutzwand) | |
| Zylinderpositionssensor | 7,5 | Motorraum (an der Brandschutzwand) | |
| Steuergerät für Verbindungen | 60 | 1 | Motorraum |
| Einspritzsteuergerät | 7,5 | Motorraum (an der Brandschutzwand) | |
| Einspritzsteuergerät | 7,5 | Motorraum (an der Brandschutzwand) | |
| Steuergerät Fensterheber | 15 | 13 | Armaturenbrett (links vom Lenkrad) |
| Elektronisches Alarmsteuergerät | 60 | 1 | Motorraum |
| Fiat CODE Controller | 7,5 | Motorraum (an der Brandschutzwand) | |
| Reserve | — | 15 | Armaturenbrett (links vom Lenkrad) |
