Toyota Dyna U600/U800 (2011-2018) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Dyna U600/U800 (2011–2018), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Sicherungs- und Relaisplan – Toyota Dyna U600/U800
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

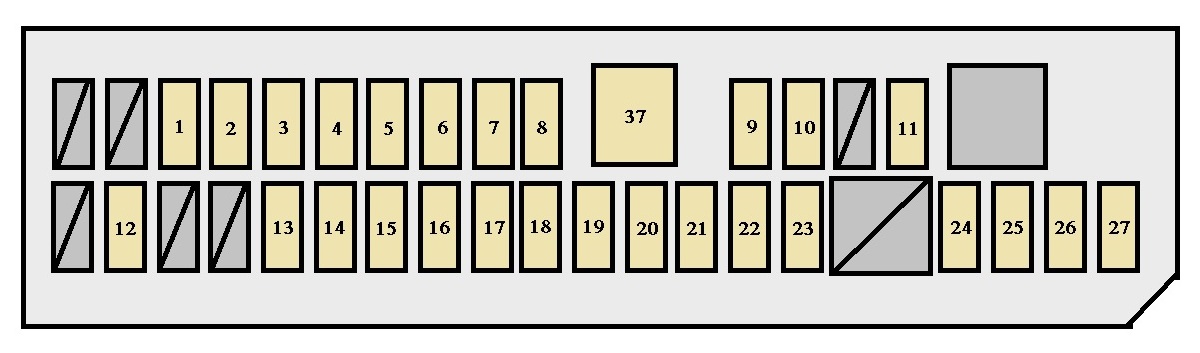

Instrumententafel
Linke Fahrzeugseite
Sicherungen (Typ A)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Zigarettenanzünder |
| 2 | 30 | Stromversorgungssystem der Türverriegelung |
| 3 | 10 | Anzeigen und Messgeräte;
Service-Erinnerungsanzeigen und akustisches Signal; Warnblinkanlage; Hinteres akustisches Signal. |
| 4 | 30 | Scheibenwischer und Scheibenwaschanlage |
| 5 | 10 | Klimaanlage |
| 6 | 10 | Warnblinkanlage;
Hinteres akustisches Signal. |
| 7 | 10 | Blinker;
Warnblinkanlage. |
| 8 | 10 | Antiblockiersystem |
| 9 | 10 | Nebelschlussleuchte |
| 10 | 10 | Borddiagnosesystem |
| 11 | 10 | Innenbeleuchtung |
| 12 | 10 | Scheinwerfer, Rückleuchten |
| 13 | 15 | Rückleuchten;
Vordere Positionsleuchten; Kennzeichenbeleuchtung; Instrumentenbeleuchtung; Nebelschlussleuchte. |
| 14 | 10 (Fahrzeug mit Tagfahrlichtsystem) | Linker Scheinwerfer (Abblendlicht) |
| 15 | 10 (Fahrzeug mit Tagfahrlichtsystem) | Rechter Scheinwerfer (Abblendlicht) |
| 16 | 10 (Fahrzeug mit Tagfahrlichtsystem) | Linker Scheinwerfer (Fernlicht) |
| 15 (Fahrzeug ohne Tagfahrlichtsystem) | ||
| 17 | 10 (Fahrzeug mit Tagfahrlichtsystem) | Rechter Scheinwerfer (Fernlicht) |
| 15 (Fahrzeug ohne Tagfahrlichtsystem
) |
||
| 18 | 10 | Hupe |
| 19 | 10 | Warnblinkanlage |
| 20 | 10 | Bremslichter |
| 21 | 10 | Startsystem |
| 22 | 10 | SRS-Airbagsystem |
| 23 | 10 | Klimaanlage |
| 24 | 10 | Ersatzsicherung |
| 25 | 15 | Ersatzsicherung |
| 26 | 20 | Ersatzsicherung |
| 27 | 30 | Ersatzsicherung |
| 28 | 15 | Nebelscheinwerfer |
| 29 | 30 | Frontheizung |
| 30 | 10 | Motorsteuerungssystem |
| 31 | 10 | Ladesystem;
Kontrollleuchte des Ladesystems. |
| 32 | 10 | Motorzündschalter |
| 33 | 15 | A/F |
| 34 | 25 | Motorsteuerungssystem |
| 35 | 30 | Elektrischer Kühlerventilator |
| 36 | 20 | EDU |
Sicherung (Typ B)
| Nummer | Ampere [A] | Beschreibung |
| 37 | 30 | Elektrisches Fenster;
Elektrisches Türverriegelungssystem. |
| 38 | 50 | PTC-Heizung |
| 39 | 50 | PTC-Heizung |
| 40 | 30 | Motorzündschalter;
Sicherungen „CIG“, „AIR BAG“ und „GAUGE“. |
| 41 | 40 | Scheinwerfer |
| 42 | 30 | Sicherungen „HAZ“, „HORN“, „STOP“ und „ECU-B“ |
| 43 | 50 | Antiblockiersystem |
| 44 | 40 | Klimaanlage |
| 45 | 30 | Elektrischer Kühlerventilator |
| 46 | 40 | Klimaanlage |
| 47 | 30 | Antiblockiersystem |
Sicherung (Typ C)
| Nummer | Ampere [A] | Beschreibung |
| 48 | 50 | Sicherungen „TRN“, „ECU−IG“, „IG1“, „A/C“, „WIP“ und „DOOR“ |
| 49 | 50 | Sicherungen „OBD“, „TAIL“, „KOPUŁKA“, „RR−FOG“ und „POWER“ |
| 50 | 140 | Ladesystem |
| 51 | 80 | Motorvorwärmsystem |
| 52 | 60 | Startsystem |
Über Toyota Dyna U600/U800 (2011-2018)
Der Toyota Dyna U600/U800, hergestellt zwischen 2011 und 2018, ist ein robustes und zuverlässiges Nutzfahrzeug, das besonders bei Unternehmern und Handwerkern beliebt ist. Dieses Modell ist bekannt für seine Vielseitigkeit und Langlebigkeit, was es zu einer idealen Wahl für verschiedene kommerzielle Zwecke macht. Der Toyota Dyna ist mit verschiedenen Motorisierungen ausgestattet, darunter Dieselmotoren mit unterschiedlichen Leistungen, um den Bedürfnissen verschiedener Benutzer gerecht zu werden. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für Fahrer und Beifahrer. Dank seiner Konstruktion und technischen Eigenschaften gilt der Toyota Dyna U600/U800 als zuverlässiger Partner auf der Straße.
Sicherungsbelegungsplan Toyota Dyna U600/U800
Diese Seite zeigt den Sicherungsbelegungsplan für den Toyota Dyna U600/U800, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Dieser Sicherungsbelegungsplan ist ein unschätzbares Werkzeug für jeden Fahrzeugbesitzer, der einen reibungslosen Betrieb seines Fahrzeugs gewährleisten möchte.
