Toyota Celica (1993-2005) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Celica (1993–2005), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Celica (1993-1999) – Sicherungskastenbelegung
Baujahr: 1993, 1994, 1995, 1996, 1997, 1998, 1999.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Celica (1993-1999) ist die Sicherung 1 und 25 im Sicherungskasten.
Motorraum (links) -USA

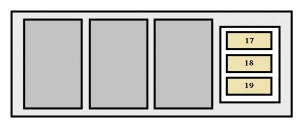

Motorraum (vorne)

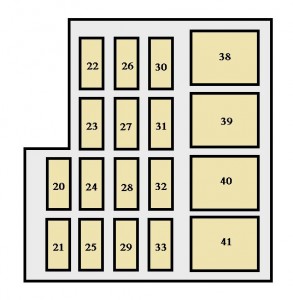

Armaturenbrett

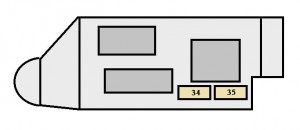

Seitenverkleidung Beifahrerseite
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | AM2 | 30 | Startsystem |
| 2 | HAZARD | 10 | Nebelscheinwerfer |
| 3 | HORN | 7,5 | Hupe |
| 4 | Radio NO.1 | 20 | Autoradio |
| 5 | ECU-B | 15 | Antiblockiersystem;
Tempomat. |
| 6 | DOME | 10 | Innenbeleuchtung;
Beleuchtung der persönlichen Bereiche; Kofferraumbeleuchtung; Zusätzliche Türbeleuchtung; Uhr. |
| 7 | HEAD (LH) | 15 | Linker Scheinwerfer |
| 8 | HEAD (RH) | 15 | Rechter Scheinwerfer |
| 9 | SPARE | – | Ersatzsicherung |
| 10 | SPARE | – | Ersatzsicherung |
| 11 | SPARE | – | Ersatzsicherung |
| 12 | ALT-S | 7,5 | Ladesystem |
| 13 | SRS WRN | 7,5 | SRS Airbag Warnleuchte |
| 14 | EFI | 15 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 15 | HEAD (LH) LO | 15 | Linker Scheinwerfer (Abblendlicht) |
| 16 | HEAD (RH) LO | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 17 | HEAD-HI (RH) | 15 | Rechter Scheinwerfer (Fernlicht) |
| 18 | HEAD-HI (LH) | 15 | Linker Scheinwerfer (Fernlicht) |
| 19 | DRL | 7,5 | Tagfahrlichtsystem |
| 20 | ECU-IG | 15 | Elektronisch gesteuertes Automatikgetriebe;
Antiblockiersystem. |
| 21 | SEAT-HTR | 20 | Fehlender Stromkreis |
| 22 | PANEL | 7,5 | Beleuchtung des Armaturenbretts |
| 23 | STOP | 15 | Bremslichter;
Dritte Bremsleuchte; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Tempomatschalter; Automatisch gesteuertes Getriebesystem; Antiblockiersystem. |
| 24 | FOG | 20 | Nebelscheinwerfer vorne |
| 25 | CIG & RAD | 15 | Zigarettenanzünder;
Digitale Zeitanzeige; Autoradio. |
| 26 | IGN | 7,5 | Ladesystem;
Entladekontrollleuchte; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; SRS Airbag System. |
| 27 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage vorne;
Heckscheibenwischer und -waschanlage. |
| 28 | MIR-HTR | 10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 29 | TURN | 10 | Blinker;
Warnblinkanlage. |
| 30 | TAIL | 15 | Rücklichter;
Standlichter; Vordere Positionslichter; Hintere Positionslichter; Zulassungsbescheinigung. |
| 31 | HTR | 10 | Klimaanlage;
Heckscheibenentfroster. |
| 32 | GAUGE | 10 | Drehzahlmesser und Anzeigen;
Elektrisches Verriegelungssystem. |
| 33 | ST | 7,5 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 34 | A / C | 10 | Klimaanlage |
| 35 | OBD II | 7,5 | On-Board-Diagnosesystem |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 36 | RDI | 30 | Elektrischer Kühlerventilator |
| 37 | CDS | 30 | Elektrischer Kühlerventilator |
| 38 | AM1 | 40 | Elektronisches Zündsystem;
Zündverteiler. |
| 39 | DOOR | 30 | Elektrisch betätigtes Türverriegelungssystem;
Variabler Dachsteuerungssystem |
| 40 | DEF | 30 | Heckscheibenentfroster |
| 41 | POWER | 30 | Elektrische Fensterheber;
Elektrisches Dach. |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 42 | HTR | 40 | Klimaanlage |
| 43 | ALT | 100 | Sicherungen „ALT-S“, „TAIL“,
„DOOR“, „DEF“ und „POWER“ |
| 44 | MAIN | 60 | Startsystem;
Scheinwerfer; Sicherungen „AM2“, „HAZARD“, „HORN“, „DOME“ und „RADIO“ |
| 45 | ABS | 50 | Antiblockiersystem |
Toyota Celica (2000) – Sicherungskastenbelegung
Baujahr: 2000.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Celica (2000) ist die Sicherung 23 und 43 im Sicherungskasten.

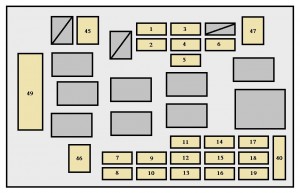

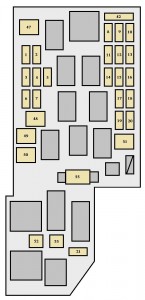

Motorraum
Motorraum

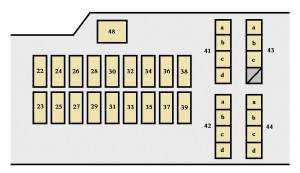

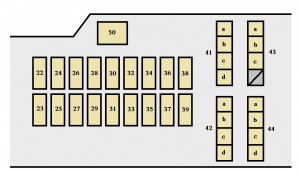

INSTRUMENTENTAFEL
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | HEAD LH LWR | 10 | Scheinwerfer links (Abblendlicht) |
| 2 | ABS NO.2 | 25 | Antiblockiersystem |
| 3 | HEAD RH UPR | 20 | Scheinwerfer rechts (Fernlicht) |
| 4 | DRL NO.3 | 7,5 | Tagfahrlichtsystem |
| 5 | HEAD RH LWR | 10 | Scheinwerfer rechts (Abblendlicht) |
| 6 | HEAD LH UPR | 10 | Scheinwerfer links (Fernlicht) |
| 7 | IG2 | 15 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 8 | HAZ | 10 | Warnblinkanlage;
Blinker; Diebstahlsicherung. |
| 9 | ST | 7,5 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 10 | AM2 | 7,5 | Startsystem |
| 11 | SPARE | 10 | Ersatzsicherung |
| 12 | EFI NO.2 | 7,5 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Emissionskontrollsystem. |
| 13 | EFI | 15 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Sicherungen „EFI Nr. 1“ und „EFI Nr. 2“. |
| 14 | SPARE | 15 | Ersatzsicherung |
| 15 | EFI NO.1 | 7,5 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 16 | DCC | 25 | Sicherungen „RADIO“, „DOME“, „MPX-B“ und „ECU-B“ |
| 17 | SPARE | 30 | Ersatzsicherung |
| 18 | HORN | 10 | Hupe |
| 19 | ALT − S | 7,5 | Ladesystem |
| 20 | HEAD RH UPR | 10 | Scheinwerfer rechts (Fernlicht);
Tagfahrlichtsystem. |
| 21 | HEAD LH UPR | 10 | Scheinwerfer links (Fernlicht) |
| 22 | S/ROOF | 15 | Elektrisches Schiebedach |
| 23 | CIG | 15 | Zigarettenanzünder |
| 24 | FL P / W | 20 | Elektrische Fensterheber |
| 25 | AM1 | 25 | Startsystem;
„CIG“, „ECU ACC“, „SRS-IG“, „WASHER“, „WIPER“, „BK / UP LP“, „TENS RDC“, „DEF RLY“, „BODY ECU-IG“, Sicherungen „TURN“, „HTR“, „WARNING“, „FAN RLY“, „ABS-IG“ und „ECU-IG“ |
| 26 | STOP | 10 | Bremslichter;
Antiblockiersystem; Dritte Bremsleuchte; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Elektronisch gesteuertes Automatikgetriebe; Tempomat. |
| 27 | DOOR | 20 | Elektrisches Verriegelungssystem |
| 28 | SRS − IG | 7,5 | SRS Airbag System |
| 29 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 30 | WASHER | 15 | Scheibenwischer und Scheibenwaschanlage vorne;
Heckscheibenwischer und -waschanlage. |
| 31 | OBD | 7,5 | On-Board-Diagnosesystem |
| 32 | RADIO | 15 | Autoradio |
| 33 | WIPER | 25 | Scheibenwischer und Scheibenwaschanlage vorne |
| 34 | TURN | 7,5 | Blinker einschalten |
| 35 | MIR HTR | 10 | Stromkreis fehlt |
| 36 | HTR | 10 | Klimaanlage |
| 37 | RR WIPER | 15 | Heckscheibenwischer und -waschanlage |
| 38 | TAIL | 10 | Rücklichter;
Beleuchtung des Armaturenbretts; Kennzeichenbeleuchtung; Vordere Seitenlichter. |
| 39 | FR P / W | 20 | Elektrische Fensterheber |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 40 | SPARE | 7,5 | Ersatzsicherung |
| 41 | a. MPX−B | 7,5 | Drahtloses Fernbedienungssystem |
| b. RR FOG | 7,5 | Stromkreis fehlt | |
| c. DOME | 7,5 | Uhr;
Innenbeleuchtung. |
|
| d. ECU−B | 7,5 | Klimaanlage;
Anzeigen und Messgeräte. |
|
| 42 | a. WARNING | 5 | Ladesystem;
Anzeigen und Messgeräte. |
| b. ECU-IG | 5 | Tempomatsystem | |
| c. ABS−IG | 5 | Antiblockiersystem | |
| d. FAN RLY | 5 | Elektrische Kühler | |
| 43 | a. PANEL1 | 7,5 | Anzeigen und Messgeräte;
Klimaanlage; Elektronisch gesteuertes Automatikgetriebe; Scheinwerfer-Niveauregulierungssystem; Nebelscheinwerfer vorne; Warnblinkanlage; Blinker. |
| b. PANEL2 | 7,5 | Autoradio;
Zigarettenanzünder; Beleuchtung des Fahrgastraums. |
|
| c. ECU−ACC | 7,5 | Uhr;
Autoradio; Spiegelkontrolle. |
|
| 44 | a. BK/UP LP | 5 | Rückfahrlichter |
| b. DEF RLY | 5 | Elektrische Fensterheber;
Heckscheibenentfroster. |
|
| c. BODY ECU−IG | 5 | Diebstahlsicherung | |
| d. TENS RDC | 5 | Elektronisch gesteuertes Automatikgetriebe;
Getriebesperrsteuerungssystem; Elektrisch betätigtes Dach. |
|
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 45 | ABS NO.1 | 50 | Antiblockiersystem |
| 46 | HAUPT | 40 | Startsystem;
Tagfahrlichtsystem |
| 47 | HTR | 50 | Klimaanlage |
| 48 | DEF | 30 | Heckscheibenentfroster |
Sicherungen (Typ D)
| Sicherung | Amp [A] | Beschreibung | |
| 49 | ALT | 120 | Kühlsystem;
Elektrische Kühlerventilatoren; Startsystem; Heckscheibenentfroster; Rücklichter; „ABS Nr. 1“, „ABS Nr. 2“, „HTR“, „FR P / W“, „FL P / W“, „DOOR“, „OBD“, „STOP“, „S / ROOF“, „MIR HTR“, „FR FOG“ und „AM1“. |
Toyota Celica (2001) – Sicherungsplan
Baujahr: 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Celica (2000) ist die Sicherung 23 und 43 im Sicherungskasten.

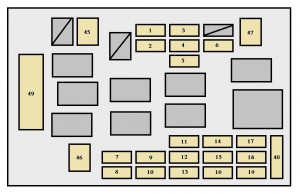

Motorraum

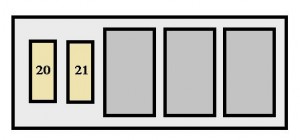

Motorraum
Armaturenbrett
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | HEAD LH LWR | 10 | Scheinwerfer links (Abblendlicht) |
| 2 | ABS NO.2 | 25 | Antiblockiersystem |
| 3 | HEAD RH UPR | 20 | Scheinwerfer rechts (Fernlicht) |
| 4 | DRL NO.3 | 7,5 | Tagfahrlichtsystem |
| 5 | HEAD RH LWR | 10 | Scheinwerfer rechts (Abblendlicht) |
| 6 | HEAD LH UPR | 10 | Scheinwerfer links (Fernlicht) |
| 7 | IG2 | 15 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 8 | HAZ | 10 | Warnblinkanlage;
Blinker; Diebstahlsicherung. |
| 9 | ST | 7,5 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 10 | AM2 | 7,5 | Startsystem |
| 11 | SPARE | 10 | Ersatzsicherung |
| 12 | EFI NO.2 | 7,5 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Emissionskontrollsystem. |
| 13 | EFI | 15 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Sicherungen „EFI Nr. 1“ und „EFI Nr. 2“. |
| 14 | SPARE | 15 | Ersatzsicherung |
| 15 | EFI NO.1 | 7,5 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 16 | DCC | 25 | Sicherungen „RADIO“, „DOME“, „MPX-B“ und „ECU-B“ |
| 17 | SPARE | 30 | Ersatzsicherung |
| 18 | HORN | 10 | Hupe |
| 19 | ALT − S | 7,5 | Ladesystem |
| 20 | HEAD RH UPR | 10 | Scheinwerfer rechts (Fernlicht);
Tagfahrlichtsystem. |
| 21 | HEAD LH UPR | 10 | Scheinwerfer links (Fernlicht) |
| 22 | S/ROOF | 15 | Elektrisches Schiebedach |
| 23 | CIG | 15 | Zigarettenanzünder |
| 24 | FL P / W | 20 | Elektrische Fensterheber |
| 25 | AM1 | 25 | Startsystem;
„CIG“, „ECU ACC“, „SRS-IG“, „WASHER“, „WIPER“, „BK / UP LP“, „TENS RDC“, „DEF RLY“, „BODY ECU-IG“, Sicherungen „TURN“, „HTR“, „WARNING“, „FAN RLY“, „ABS-IG“ und „ECU-IG“. |
| 26 | STOP | 10 | Bremslichter;
Antiblockiersystem; Dritte Bremsleuchte; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Elektronisch gesteuertes Automatikgetriebe; Tempomat. |
| 27 | DOOR | 20 | Elektrisches Verriegelungssystem |
| 28 | SRS − IG | 7,5 | SRS Airbag-System |
| 29 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 30 | WASHER | 15 | Scheibenwischer und Scheibenwaschanlage vorne;
Heckscheibenwischer und -waschanlage. |
| 31 | OBD | 7,5 | On-Board-Diagnosesystem |
| 32 | RADIO | 15 | Autoradio |
| 33 | WIPER | 25 | Scheibenwischer und Scheibenwaschanlage vorne |
| 34 | TURN | 7,5 | Aktiviert Blinker |
| 35 | MIR HTR | 10 | Schaltung nicht vorhanden |
| 36 | HTR | 10 | Klimaanlage |
| 37 | RR WIPER | 15 | Heckscheibenwischer und -waschanlage |
| 38 | TAIL | 10 | Rückleuchten;
Armaturenbrettbeleuchtung; Kennzeichenbeleuchtung; Vordere Seitenleuchten. |
| 39 | FR P / W | 20 | Elektrische Fensterheber |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 40 | SPARE | 7,5 | Ersatzsicherung |
| 41 | a. MPX−B | 7,5 | Drahtloses Fernbedienungssystem |
| b. RR FOG | 7,5 | Schaltung nicht vorhanden | |
| c. DOME | 7,5 | Uhr;
Innenbeleuchtung. |
|
| d. ECU−B | 7,5 | Klimaanlage;
Anzeigen und Messgeräte. |
|
| 42 | a. WARNING | 5 | Ladesystem;
Anzeigen und Messgeräte |
| b. ECU-IG | 5 | Tempomatsystem | |
| c. ABS−IG | 5 | Antiblockiersystem | |
| d. FAN RLY | 5 | Elektrische Kühlerlüfter | |
| 43 | a. PANEL 1 | 7,5 | Anzeigen und Messgeräte;
Klimaanlage; Elektronisch gesteuertes Automatikgetriebe; Niveauregulierung der Scheinwerfer vorne; Nebelscheinwerfer vorne; Warnblinkanlage; Blinker. |
| b. PANEL2 | 7,5 | Autoradio;
Zigarettenanzünder; Beleuchtung des Handschuhfachs. |
|
| c. ECU−ACC | 7,5 | Uhr;
Autoradio; Spiegelsteuerung. |
|
| 44 | a. BK/UP LP | 5 | Rückfahrlichter |
| b. DEF RLY | 5 | Elektrische Fensterheber;
Heckscheibenheizung. |
|
| c. BODY ECU−IG | 5 | Diebstahlsicherung | |
| d. TENS RDC | 5 | Elektronisch gesteuertes Automatikgetriebe;
Getriebesperrsystem; Elektrisches Schiebedach. |
|
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 45 | ABS NO.1 | 40 | Antiblockiersystem |
| 46 | MAIN | 40 | Startsystem;
Tagfahrlichtsystem. |
| 47 | HTR | 50 | Klimaanlage |
| 48 | DEF | 30 | Heckscheibenheizung |
Sicherungen (Typ D)
| Sicherung | Amp [A] | Beschreibung | |
| 49 | ALT | 120 | Kühlsystem;
Elektrische Kühlerlüfter; Startsystem; Heckscheibenheizung; Rückleuchten; „ABS Nr. 1“, „ABS Nr. 2“, „HTR“, „FR P / W“, „FL P / W“, „DOOR“, „OBD“, „STOP“, „S / ROOF“, „MIR HTR“, „FR FOG“ und „AM1“ |
Toyota Celica (2002) – Sicherungskastenplan
Baujahr: 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Celica (2002) ist die Sicherung 23 und 43 im Sicherungskasten

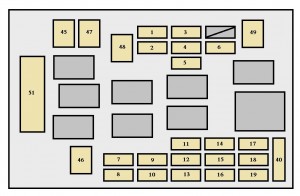

Motorraum
Motorraum
Armaturenbrett
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | HEAD LH LWR | 10 | Scheinwerfer links (Abblendlicht) |
| 2 | ABS NO.2 | 25 | Antiblockiersystem |
| 3 | HEAD RH UPR | 20 | Scheinwerfer rechts (Fernlicht) |
| 4 | DRL NO.3 | 7,5 | Tagfahrlichtsystem |
| 5 | HEAD RH LWR | 10 | Scheinwerfer rechts (Abblendlicht) |
| 6 | HEAD LH UPR | 10 | Scheinwerfer links (Fernlicht) |
| 7 | IG2 | 15 | Startsystem, Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 8 | HAZ | 10 | Warnblinkanlage;
Blinker; Diebstahlsicherung. |
| 9 | ST | 7,5 | Startsystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 10 | AM2 | 7,5 | Startsystem |
| 11 | SPARE | 10 | Ersatzsicherung |
| 12 | EFI NO.2 | 7,5 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Emissionskontrollsystem. |
| 13 | EFI | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Sicherungen „EFI Nr. 1“ und „EFI Nr. 2“. |
| 14 | SPARE | 15 | Ersatzsicherung |
| 15 | EFI NO.1 | 7,5 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 16 | DCC | 25 | Sicherungen „RADIO“, „DOME“, „MPX-B“ und „ECU-B“ |
| 17 | SPARE | 30 | Ersatzsicherung |
| 18 | HORN | 10 | Hupe |
| 19 | ALT − S | 7,5 | Ladesystem |
| 20 | HEAD RH UPR | 10 | Scheinwerfer rechts (Fernlicht);
Tagfahrlichtsystem. |
| 21 | HEAD LH UPR | 10 | Scheinwerfer links (Fernlicht) |
| 22 | S/ROOF | 15 | Elektrisches Schiebedach |
| 23 | CIG | 15 | Zigarettenanzünder |
| 24 | FL P / W | 20 | Elektrische Fensterheber |
| 25 | AM1 | 25 | Startsystem,
„CIG“, „ECU ACC“, „SRS-IG“, „WASHER“, „WIPER“, „BK / UP LP“, „TENS RDC“, „DEF RLY“, „BODY ECU-IG“; Sicherungen „TURN“, „HTR“, „WARNING“, „FAN RLY“, „ABS-IG“ und „ECU-IG“. |
| 26 | STOP | 10 | Bremslichter;
Antiblockiersystem; Dritte Bremsleuchte; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Elektronisch gesteuertes Automatikgetriebe; Tempomat. |
| 27 | DOOR | 20 | Elektrisches Verriegelungssystem |
| 28 | SRS − IG | 7,5 | SRS Airbag-System |
| 29 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 30 | WASHER | 15 | Scheibenwischer und Scheibenwaschanlage vorne;
Heckscheibenwischer und -waschanlage. |
| 31 | OBD | 7,5 | On-Board-Diagnosesystem |
| 32 | RADIO | 15 | Autoradio |
| 33 | WIPER | 25 | Scheibenwischer und Scheibenwaschanlage vorne |
| 34 | TURN | 7,5 | Aktiviert Blinker |
| 35 | MIR HTR | 10 | Schaltung nicht vorhanden |
| 36 | HTR | 10 | Klimaanlage |
| 37 | RR WIPER | 15 | Heckscheibenwischer und -waschanlage |
| 38 | TAIL | 10 | Rückleuchten;
Armaturenbrettbeleuchtung; Kennzeichenbeleuchtung; Vordere Seitenleuchten. |
| 39 | FR P / W | 20 | Elektrische Fensterheber |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 40 | SPARE | 7,5 | Ersatzsicherung |
| 41 | a. MPX−B | 7,5 | Drahtloses Fernbedienungssystem |
| b. RR FOG | 7,5 | Schaltung nicht vorhanden | |
| c. DOME | 7,5 | Uhr;
Innenbeleuchtung. |
|
| d. ECU−B | 7,5 | Klimaanlage;
Anzeigen und Messgeräte. |
|
| 42 | a. WARNING | 5 | Ladesystem;
Anzeigen und Messgeräte |
| b. ECU-IG | 5 | Tempomatsystem | |
| c. ABS−IG | 5 | Antiblockiersystem | |
| d. FAN RLY | 5 | Elektrische Kühlerlüfter | |
| 43 | a. PANEL 1 | 7,5 | Anzeigen und Messgeräte;
Klimaanlage; Elektronisch gesteuertes Automatikgetriebe; Niveauregulierung der Scheinwerfer vorne; Nebelscheinwerfer vorne; Warnblinkanlage; Blinker. |
| b. PANEL2 | 7,5 | Autoradio;
Zigarettenanzünder; Beleuchtung des Fahrgastraums. |
|
| c. ECU−ACC | 7,5 | Uhr;
Autoradio; Rückspiegelsteuerung. |
|
| 44 | a. BK/UP LP | 5 | Rückfahrlichter |
| b. DEF RLY | 5 | Elektrische Fensterheber;
Heckscheibenheizung. |
|
| c. BODY ECU−IG | 5 | Diebstahlsicherung | |
| d. TENS RDC | 5 | Elektronisch gesteuertes Automatikgetriebe;
Getriebesperrsystem; Elektrisches Schiebedach. |
|
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 45 | CDS | 50 | Elektrischer Kühlerlüfter |
| 46 | MAIN | 40 | Startsystem;
Tagfahrlichtsystem. |
| 47 | ABS NO.1 | 50 | Antiblockiersystem |
| 48 | RDI | 30 | Elektrischer Kühlerlüfter |
| 49 | HTR | 50 | Klimaanlage |
| 50 | DEF | 30 | Heckscheibenheizung |
Sicherungen (Typ D)
| Sicherung | Amp [A] | Beschreibung | |
| 51 | ALT | 120 | Kühlsystem;
Elektrische Kühlerlüfter; Startsystem; Heckscheibenheizung; Rückleuchten; „ABS Nr. 1“, „ABS Nr. 2“, „HTR“, „FR P / W“, „FL P / W“, „TÜR“, „OBD“, „STOP“, „S / DACH“, „MIR HTR“, „FR NEBEL“ und „AM1“ |
Toyota Celica (2004-2005) – Sicherungskastenbelegung
Baujahr: 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Toyota Celica (2004-2005) ist die Sicherung 23 und 43 im Sicherungskasten

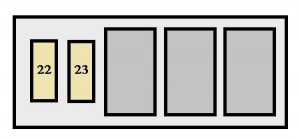

Motorraum
Motorraum
Instrumententafel
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ANTENNA AUTO | 15 | Elektrische Antenne |
| 2 | SCHEINWERFER LINKS OBER | 10 | Linker Scheinwerfer (Fernlicht) |
| 3 | SCHEINWERFER RECHTS OBER | 20 | Rechter Scheinwerfer (Fernlicht) |
| 4 | SCHEINWERFER LVL TFL NR.1 | 7,5 | Tagfahrlichtsystem;
Scheinwerfer-Niveauregulierungssystem. |
| 5 | SCHEINWERFER RECHTS UNTER | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 6 | SCHEINWERFER LINKS OBER | 15 | Linker Scheinwerfer (Fernlicht) |
| 7 | ABS NR.2 | 25 | Antiblockiersystem |
| 8 | SPARE | 10 | Ersatzsicherung |
| 9 | HUPE | 10 | Hupe |
| 10 | ALT − S | 7,5 | Ladesystem |
| 11 | SPARE | 10 | Ersatzsicherung |
| 12 | EFI NR.1 | 10 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem. |
| 13 | DCC | 25 | Sicherungen „RADIO“, „DOME“, „MPX-B“ und „ECU-B“ |
| 14 | SPARE | 10 | Ersatzsicherung |
| 15 | EFI NR.2 | 10 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem; Emissionskontrollsystem. |
| 16 | EFI | 20 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem; Sicherungen „EFI Nr. 1“ und „EFI Nr. 2“. |
| 17 | ST | 7,5 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem. |
| 18 | AM2 | 7,5 | Startsystem |
| 19 | IG2 | 15 | Startsystem;
Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem. |
| 20 | HAZ | 10 | Warnblinkanlage |
| 21 | ETCS | 10 | Elektronisches Drosselklappensteuerungssystem |
| 22 | SCHEINWERFER RECHTS OBER | 10 | Rechter Scheinwerfer (Fernlicht);
Tagfahrlichtsystem. |
| 23 | SCHEINWERFER LINKS OBER | 10 | Linker Scheinwerfer (Fernlicht) |
| 24 | S/ROOF | 15 | Elektrisches Schiebedach |
| 25 | FL P / W | 20 | Elektrische Fensterheber |
| 26 | STOP | 10 | Bremslichter;
Antiblockiersystem; Dritte Bremsleuchte; Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem; Elektronisch gesteuertes Automatikgetriebe; Tempomat. |
| 27 | SRS − IG | 7,5 | SRS Airbag-System |
| 28 | WASHER | 15 | Scheibenwischer und Scheibenwaschanlage vorne;
Scheibenwischer und Scheibenwaschanlage hinten. |
| 29 | RADIO | 15 | Autoradio |
| 30 | TURN | 7,5 | Aktiviert die Blinker |
| 31 | HTR | 10 | Klimaanlage |
| 32 | TAIL | 10 | Rücklichter;
Instrumentenbeleuchtung; Kennzeichenbeleuchtung; Vordere Seitenlichter. |
| 33 | CIG | 15 | Zigarettenanzünder |
| 34 | AM1 | 25 | Startsystem;
„CIG“, „ECU ACC“, „SRS-IG“, „WASHER“, „WIPER“, „BK / UP LP“, „TENS RDC“, „DEF RLY“, „BODY ECU-IG“, Sicherungen „TURN“, „HTR“, „WARNING“, „FAN RLY“, „ABS-IG“ und „ECU-IG“. |
| 35 | DOOR | 20 | Elektrisches Verriegelungssystem |
| 36 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 37 | OBD | 7,5 | On-Board-Diagnosesystem |
| 38 | WIPER | 25 | Scheibenwischer |
| 39 | MIR HTR | 10 | Schaltkreis fehlt |
| 40 | RR WIPER | 15 | Heckscheibenwischer |
| 41 | FR P / W | 20 | Elektrische Fensterheber |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 42 | SPARE | 7,5 | Ersatzsicherung |
| 43 | a. MPX−B | 7,5 | Drahtloses Fernbedienungssystem |
| b. RR FOG | 7,5 | Schaltkreis fehlt | |
| c. DOME | 7,5 | Uhr;
Innenbeleuchtung. |
|
| d. ECU−B | 7,5 | Klimaanlage;
Anzeigen und Messgeräte. |
|
| 44 | a. WARNING | 5 | Ladesystem;
Anzeigen und Messgeräte. |
| b. ECU-IG | 5 | Tempomatsystem | |
| c. ABS−IG | 5 | Antiblockiersystem | |
| d. FAN RLY | 5 | Elektrische Kühlgebläse | |
| 45 | a. PANEL1 | 7,5 | Anzeigen und Messgeräte;
Klimaanlage; Elektronisch gesteuertes Automatikgetriebe; Scheinwerfer-Niveauregulierungssystem; Nebelscheinwerfer vorne; Warnblinkanlage; Blinker. |
| b. PANEL2 | 7,5 | Autoradio;
Zigarettenanzünder; Beleuchtung des Fahrgastraums. |
|
| c. ECU−ACC | 7,5 | Uhr;
Autoradio; Spiegelkontrolle. |
|
| 46 | a. BK/UP LP | 5 | Rückfahrlichter |
| b. DEF RLY | 5 | Elektrische Fensterheber;
Heckscheibenentfroster. |
|
| c. BODY ECU−IG | 5 | Antivirensystem | |
| d. TENS RDC | 5 | Elektronisch gesteuertes Automatikgetriebe;
Getriebesperrsteuerungssystem; Elektrisches Schiebedach. |
|
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 47 | HTR | 50 | Klimaanlage |
| 48 | RDI | 30 | Elektrischer Kühlventilator |
| 49 | ABS NO.1 | 50 | Antiblockiersystem |
| 50 | CDS | 30 | Elektrischer Kühlventilator |
| 51 | MAIN | 40 | Startsystem;
Tagfahrlichtsystem; Sicherung „ST“. |
| 52 | DEF | 30 | Heckscheibenentfroster |
Sicherungen (Typ D)
| Sicherung | Amp [A] | Beschreibung | |
| 43 | ALT | 120 | Kühlsystem;
Elektrische Kühlgebläse; Startsystem; Heckscheibenentfroster; Rücklichter; „ABS Nr. 1“, „ABS Nr. 2“, „HTR“, „FR P / W“, „FL P / W“, „DOOR“, „OBD“, „STOP“, „S / ROOF“, „MIR HTR“, „FR FOG“, „AM1“. |
Über Toyota Celica (1993-2005)
Die Toyota Celica, hergestellt zwischen 1993 und 2005, ist ein Sportcoupé, das aufgrund seines dynamischen Designs und seiner Zuverlässigkeit an Popularität gewann. Dieses Modell war in mehreren Generationen erhältlich, wobei jede Verbesserungen in Leistung und Technologie mit sich brachte. Die Celica bot verschiedene Motoroptionen, darunter Vierzylindermotoren mit einem Hubraum von 1,8 bis 2,2 Litern, die ausreichend Leistung für sportliches Fahren lieferten. Dank ihres niedrigen Schwerpunkts und der präzisen Lenkung war sie bei Sportwagen-Enthusiasten beliebt. Der Innenraum des Fahrzeugs wurde mit Fokus auf Komfort und moderne Elemente gestaltet, was sie zu einer attraktiven Wahl für Fahrer machte, die eine Kombination aus Stil und Leistung suchten.
Sicherungskastenbelegung Toyota Celica
Diese Seite zeigt die Sicherungskastenbelegung für das Modell Toyota Celica, die für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs entscheidend ist. In der Toyota Celica befindet sich der Sicherungskasten normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die ordnungsgemäße Wartung unerlässlich ist. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein kritisches Element für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue und aktuelle Informationen über seine Konfiguration zur Verfügung zu haben.
