Toyota RAV4 XA30 und CA30 (2006-2012) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota RAV4 XA30 und CA30 (2006–2012), Informationen zur Position der Sicherungstafeln im Fahrzeuginneren und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota RAV4 XA30 und CA30 – Sicherungskastenbelegung
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Toyota RAV4 sind die Sicherungen 23 (Zigarettenanzünder), 24 (Steckdosen), 27 (Steckdosen), 12 im Sicherungskasten des Armaturenbretts und die Sicherung Nr. 18 (115-V-Steckdose) im Sicherungskasten des Motorraums Nr. 1.

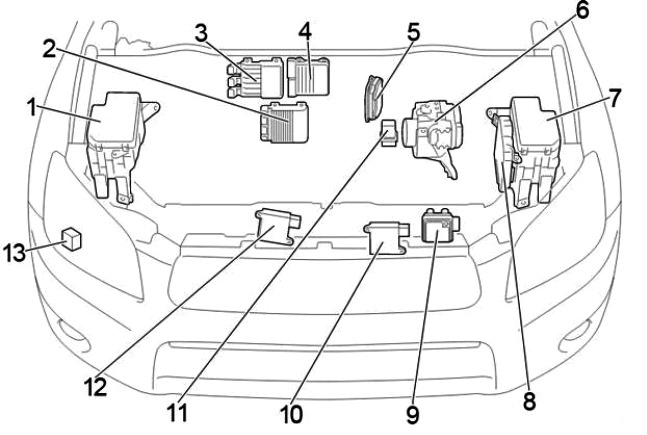

Motorraum
Position
Beschreibung
- Sicherungskasten und Relais Nr. 1
- 2AD-FHV, 2AD-FTV: Einspritzsteuergerät (EDU) (ab Dezember 2008)
- 2AD-FHV: Einspritzsteuergerät (EDU) (bis Dezember 2008)
- 2AD-FTV: Einspritzsteuergerät (EDU) (bis Dezember 2008)
- Valvematic
- ABS-Steuergerät
- Sicherungskasten und Relais Nr. 2
- Motorsteuergerät
- Getriebesteuergerät
- Kühlerventilator-Steuergerät oder linkes Kühlerventilator-Steuergerät
- Glühkerzenrelais
- Rechtes Kühlerventilator-Steuergerät
- Scheinwerferrelais

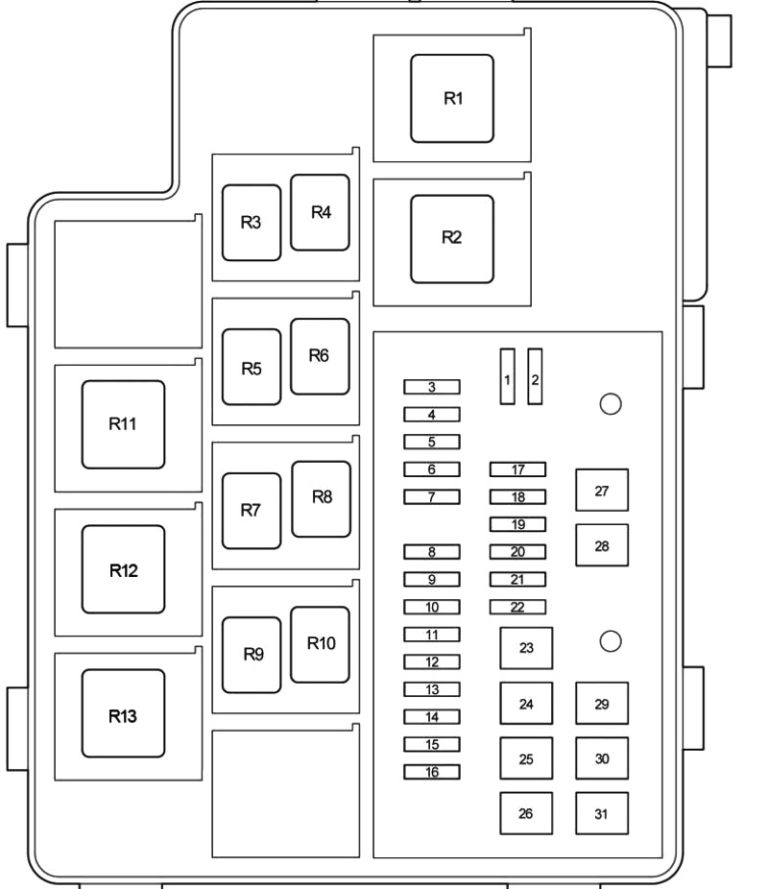

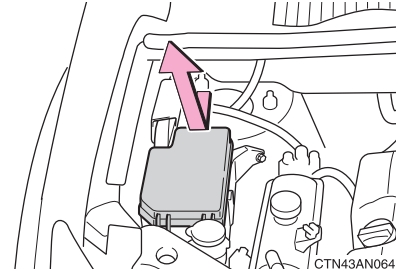

Sicherungskasten und Relais 1
Auf der rechten Seite unter der Motorhaube.
Beschreibung
| 1 | Nicht verwendet |
| 2 | Nicht verwendet |
| 3 | Nicht verwendet |
| 4 | 7,5A – Klimaanlage;
Elektrische Fensterheber. |
| 5 | 7,5A – Ladesystem |
| 7,5A – Audiosystem (JBL) | |
| 6 | 20A – Lenkradschlosssystem (mit schlüssellosem Öffnungs- und Startsystem) |
| 7 | Nicht verwendet |
| 8 | DCC |
| 9 | 20A – Audiosystem |
| 10 | 10A – Drahtloses Fernbedienungssystem;
Servolenkung; Karosserieelektronik; Uhr; Armaturenbrett; Schlüsselloses System; Öffnen und Starten; Zentralverriegelung; Audiosystem; Navigationssystem; Instrumentierung. |
| 11 | 10A – Zündschalterbeleuchtung;
Motorstarttastenbeleuchtung (mit schlüssellosem Öffnungs- und Startsystem); Beleuchtung des „ENGINE START STOP“-Schalters (mit schlüssellosem Öffnungs- und Startsystem); Innenbeleuchtung; Beleuchtung des Kosmetikspiegels; Kofferraumbeleuchtung; Persönliche Beleuchtung; Beleuchtung des unteren Kabinenbereichs. |
| 12 | – |
| 13 | 10A – Linkes Abblendlicht |
| 14 | 10A – Rechtes Abblendlicht |
| 15 | 10A – Linkes Fernlicht |
| 16 | 10A – Rechtes Fernlicht |
| 17 | – |
| 18 | 15A – Steckdose (115V) |
| 19 | 30A – Anhängerkupplung |
| 20 | 25A – Separate Heizung für den Fahrgastraum |
| 21 | Nicht verwendet |
| 22 | 20A – Beheizte Zone der restlichen Scheibenwischer der Windschutzscheibe |
| 23 | 50A – Klimaanlage |
| 24 | 50A – Zusatzheizung |
| 25 | 50A 840W: Zusatzheizung |
| 30A 300W: Zusatzheizung | |
| 26 | 50A 840W: Zusatzheizung |
| 30A 300W: Zusatzheizung | |
| 27 | 50A – Sicherungen: 13, 14, 15, 16. |
| 28 | Nicht verwendet |
| 29 | 30A – Kühlerventilator |
| 50A – 2GR-FE mit Anhängerkupplungsoption: Kühlerventilator | |
| 30 | 30A – Kühlerventilator |
| 50A – 2GR-FE mit Anhängerkupplungsoption: Kühlerventilator | |
| 31 | 30A – Scheinwerferreinigung |
| R1 | Lichtschalter, Fernlicht |
| R2 | Scheinwerfer, Abblendlicht |
| R3 | Tagfahrlicht (Nr. 4) |
| R4 | Tagfahrlicht (Nr. 3) |
| R5 | Außer 2GR-FE: Kühlerventilator (Nr. 3) |
| R6 | Außer 2GR-FE: Kühlerventilator (Nr. 2) |
| R7 | Außer 2GR-FE: Kühlerventilator (Nr. 1) |
| R8 | Nicht verwendet |
| R9 | Beheizte Zone der restlichen Scheibenwischer der Windschutzscheibe |
| R10 | Tagfahrlicht (Nr. 2) |
| R11 | Außer 2GR-FE: Zusatzheizung |
| R12 | Außer 2GR-FE: Zusatzheizung |
| 2GR-FE: Kühlerventilator (Nr. 2) | |
| R13 | 2GR-FE: Kühlerventilator (Nr. 1) |
| Außer 2GR-FE: Zusatzheizung |

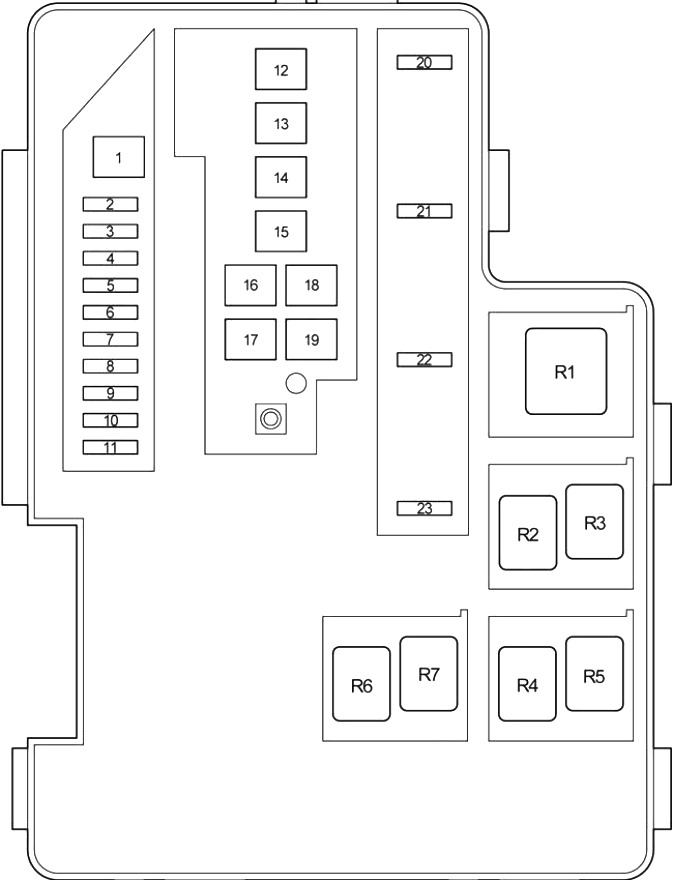

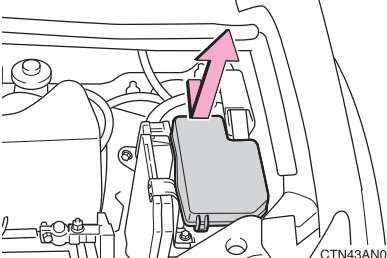

Sicherungskasten und Relais 2
Links vom Motorraum.
Beschreibung
| 1 | 30A – 3ZR-FAE: Valvematic |
| 2 | 30A – Audiosystem (JBL) |
| 3 | 30A – Startsystem |
| 4 | 15A – Motorstartsystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 5 | 10A – Alarm |
| 6 | 10A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 7 | 7,5A – Startsystem |
| 8 | – |
| 9 | 10A Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 10 | 10A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 11 | 7,5A – A/T; ab Dezember 2008: Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem |
| 7,5A – Startsystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
|
| 12 | 80A – Heizsystem |
| 13 | 60A – Servolenkung |
| 14 | 80A – Sicherungen: 27, 4, 11, 10, 9. |
| 15 | 120A ALT – Benzinmotoren, Fahrzeuge ohne Anhängerkupplungsoption:
Sicherungen: „ABS 1“, „ABS 2“, „RDI“, „CDS“, „HTR“, „HOWING“ |
| 140A ALT – Dieselmotoren, Fahrzeuge mit Anhängerkupplungsoption:
Sicherungen: „ABS 1“, „ABS 2“, „RDI“, „CDS“, „HTR“, „HOWING“ |
| 16 | 50A – Sicherungen: „EFl MAIN“, „HORN“, „A/F“, „EDU“ |
| 17 | Nicht verwendet |
| 18 | 30A – Antiblockiersystem (ABS);
Traktionskontrolle; Fahrzeugstabilitätsassistent; Bergabfahrassistent; Bergabfahrassistent. |
| 19 | 50A – ABS, Antiblockiersystem;
Traktionskontrollsystem; Fahrzeugstabilitätsassistent; Bergabfahrassistent. |
| 20 | 20A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Sicherungen: „EFI NR 1“, „EFI NR 2“, „EFI NR 3“. |
| 21 | 10A – Hupe |
| 22 | 25A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 23 | 20A – Benzin: Mehrpunkt-Kraftstoffeinspritzsystem / Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem |
| 20A – Diesel: Mehrpunkt-Kraftstoffeinspritzsystem / Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem | |
| 15A – 3ZR-FAE: Mehrpunkt-Kraftstoffeinspritzsystem / Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem | |
| R1 | Fahrzeugstabilitätssystem |
| R2 | Nicht verwendet |
| R3 | Fahrzeugstabilitätssystem |
| R4 | Zündung (IG2) |
| R5 | Antiblockiersystem |
| R6 | Klimakompressorkupplung |
| R7 | Kraftstoffpumpe |

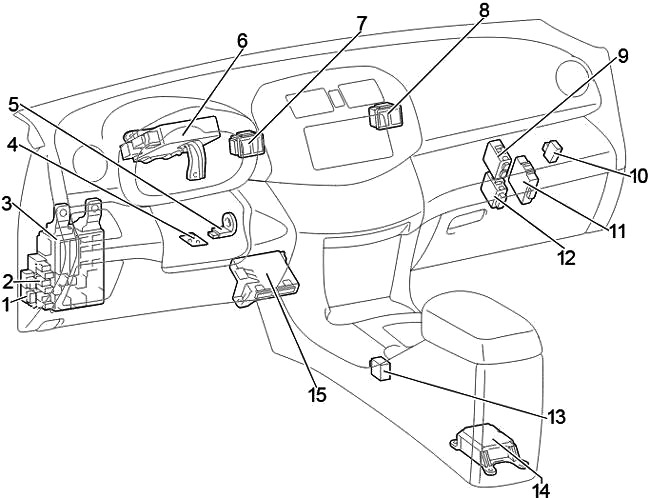

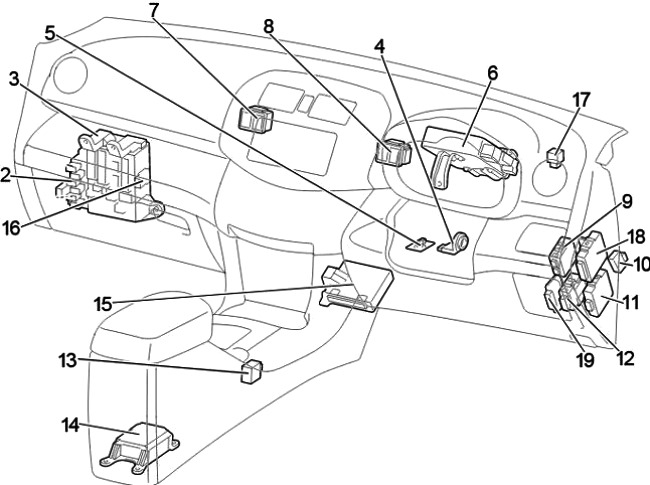

Fahrgastraum
Position
Linkslenker (LHD)
Rechtslenker (RHD)
Beschreibung
- LHD: Sicherungskasten Nr. 2
- Sicherungskasten Nr. 1
- Sicherungskasten / Karosserie-ECM
- Transponder-Schlüsselverstärker
- Lenkradschloss-Steuergerät
- Servolenkungs-Steuergerät
- Verteilerblockade
- Verteilerblockade
- Reifendrucküberwachungssystem-Steuergerät
- Bremslichtrelais
- Allradantriebs-Steuergerät
- Automatisches Scheibenwischerrelais
- Getriebeschalthebel-Verriegelungssteuerung
- Zentrales Airbag-Steuergerät
- Klimaanlagenverstärker
- RHD: Anlasserrelais (ST) (Benzin, vor Dezember 2008: Diesel mit schlüssellosem Öffnungs- und Startsystem)
Brücke (vor Dezember 2008: Dieselmotoren ohne schlüsselloses Öffnungs- und Startsystem) - RHD: Blinker-Relais (Warnblinkanlage)
- RHD: Diebstahlschutz-Steuergerät
- RHD: Doppelverriegelungs-Steuergerät

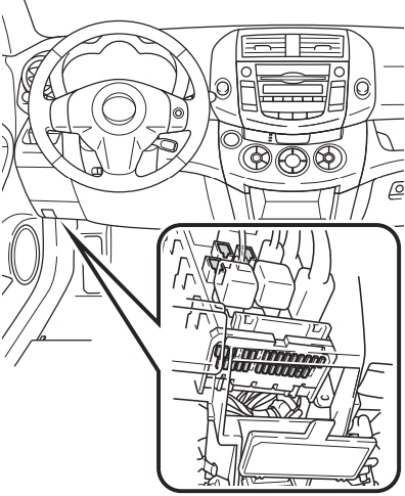

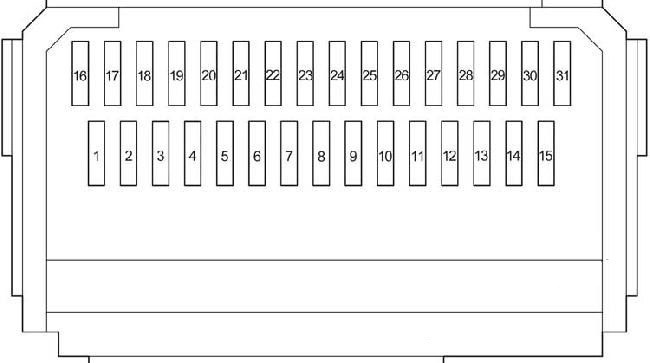

Sicherungskasten
Im Diagramm ist er mit der Nummer 3 gekennzeichnet.
Er befindet sich unter dem Armaturenbrett, links vom Lenkrad.
Beschreibung
| 1 | Nicht verwendet |
| 2 | 15A – Sitzheizung |
| 3 | 25A – Scheibenwischer |
| 4 | 15A – Heckscheibenwischer |
| 5 | 15A – Frontscheibenwaschanlage;
Heckscheibenwaschanlage. |
| 6 | 10A – Kühlerventilator;
ABS; Antischlupfsystem; Stabilitätskontrollsystem; Berganfahrhilfe; Berganfahrhilfe; AWD-System mit elektronischer Drehmomentverteilung; Klimaanlage; Karosserieelektronik; Schiebedach; Automatisch abblendender Innenspiegel; Bremslichter; Positionslichter; Beheizte Scheibenwischer; Servolenkung; Kupplungsentriegelung; Scheinwerferreinigung; Heizung; Uhr. |
| 7 | 10A – Klimaanlage;
Beheizte Heckscheibe. |
| 8 | 7,5A – Diagnoseanschluss |
| 9 | 10A – Bremslichter;
Zusätzliches Bremslicht; Getriebeschalthebel-Verriegelung; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; ABS; Antischlupfsystem; Stabilitätskontrollsystem; Berganfahrhilfe; Bergabfahrhilfe. |
| 10 | Nicht verwendet |
| 11 | 25A – Karosserieelektronik;
Zentralverriegelung. |
| 12 | 25A – Sicherungen: „ACC“, „CIG“ |
| 13 | 7,5A 4WD – Allradantrieb mit elektronischer Drehmomentverteilung |
| 14 | 15A – Nebelscheinwerfer vorne |
| 15 | 7,5A – Startsystem |
| 16 | 10A – Seitenlicht;
Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Nebelschlussleuchte. |
| 17 | 7,5A – Audiosystem;
Armaturenbrettbeleuchtung; Uhr. |
| 18 | 10A – Rückfahrlichter, Ladesystem |
| 19 | 20A – Fenster (Vordertüren) |
| 20 | 20A – Fenstersteuerung (hinten links) |
| 21 | 20A – Fenstersteuerung (hinten rechts) |
| 22 | 25A – Schiebedach |
| 23 | 15A – Zigarettenanzünder |
| 24 | 7,5A – Audiosystem;
Steckdosen; Elektrische Spiegel; Getriebeschalthebel-Verriegelung; Karosserieelektronik; Uhr. |
| 25 | Nicht verwendet |
| 26 | 10A – Beheizte Spiegel |
| 27 | 15A – Steckdose |
| 28 | Nicht verwendet |
| 29 | 10A – Nebelschlussleuchte |
| 30 | 7,5A – Airbag;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Bremslichter; Positionslichter; Startsystem. |
| 31 | 7,5A – Instrumentengruppe |

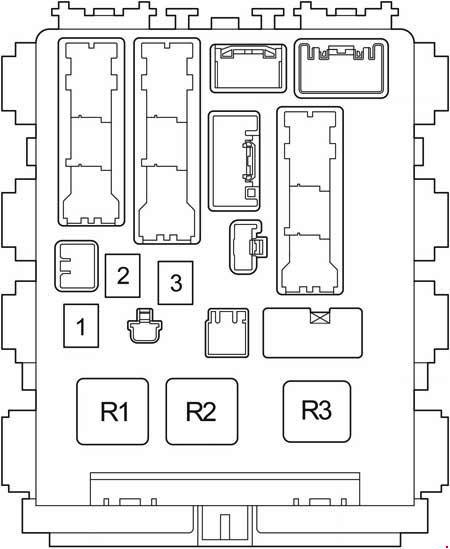

Relais
Automatische Schalter
- 30A – Elektrische Fensterheber
- 30A DEF – Heckscheibenheizung, Sicherung: „MIR HTR“
- 30A P / SEAT – Elektrischer Sitz
Relais
- R1 – Zündung (IG1)
- R2 – Heizung (mechanische Klimaanlage) / Brücke (automatische Klimaanlage)
- R3 – LHD: Blinker (Warnblinkanlage)

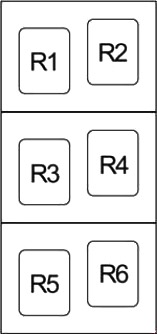

Relaiskasten
Befindet sich neben dem Sicherungskasten.
Beschreibung
| R1 | Anlassermotor (ST CUT) |
| R2 | LHD: Anlassermotor (ST) (Benzin, vor Dezember 2008:
Diesel mit schlüssellosem Öffnungs- und Startsystem) |
| LHD: Kurzer Anlassermotor (vor Dezember 2008: Dieselmotoren ohne schlüsselloses Öffnungs- und Startsystem) | |
| R3 | Nebelscheinwerfer vorne |
| R4 | Nebelschlussleuchte |
| Steckdose (115V) | |
| R5 | Hilfsrelais |
| R6 | Steckdose |

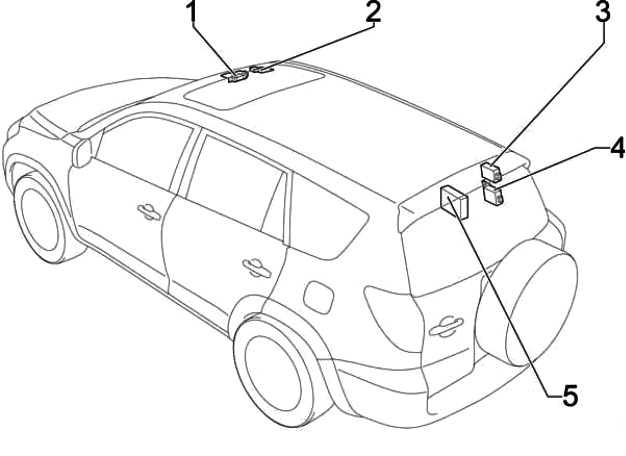

Zusätzliche Elemente
Beschreibung
- Verteilerblock
- Schiebedach-Steuergerät
- Antenne und Empfänger für das Reifendrucküberwachungssystem
- Zentralverriegelungsempfänger
- Audioverstärker
