Toyota RAV4 XA20 und CA20 (2001-2005) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota RAV4 XA20 und CA20 (2001–2005), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).

Toyota RAV4 XA20 und CA20 – Sicherungskastendiagramm

Baujahr: 2001, 2002, 2003, 2004, 2005.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Toyota RAV4 sind die Sicherung Nr. 2 „CIG“ (Zigarettenanzünder) und Nr. 3 „POWER OUTLET“ (Steckdosen) im Sicherungskasten des Armaturenbretts.

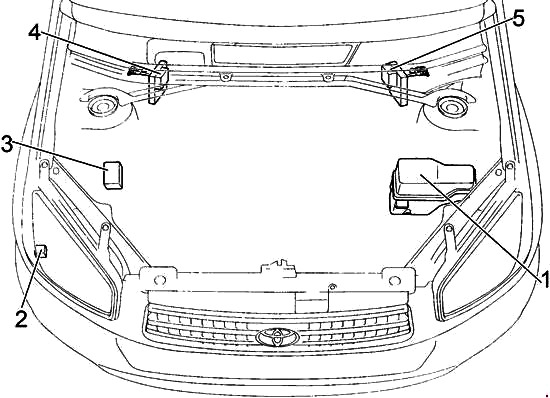

Motorraum

Position

Beschreibung

1. Sicherungskasten und Relais
2. Scheinwerferwischerrelais
3. ABS-Steuergerät
4. LHD: Stromversorgungs-Sicherungskasten
5. RHD: Stromversorgungs-Sicherungskasten

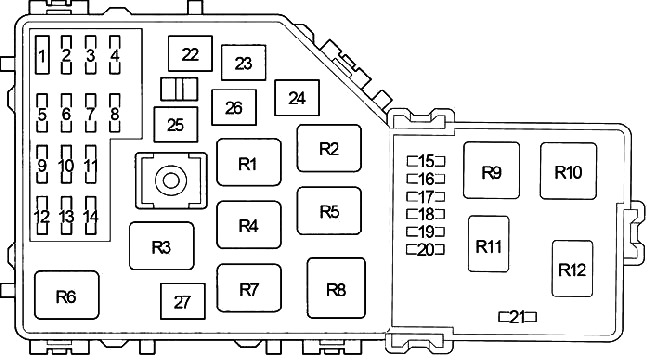

Sicherungskasten und Relais

Unter der Motorhaube befindet sich der Hauptsicherungskasten und das Relais auf der linken Seite.

Beschreibung

1	Starten
2	5A – Ladesystem
3	20A – Luft-Kraftstoff-Verhältnis-Sensor
	30A – Audiosystem
4	20A – Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Öltemperatursensor des Automatikgetriebes; Sicherungen: „EFI2“, „EFI3“.
5	30A – Sicherungen: „RADIO“, „DOME“
6	10A – Alarm
7	5A – Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem.
8	30A – ABS; VSC; TRC; Bremsassistent.
9	10A – Persönliche Beleuchtung; Uhr; Innenbeleuchtung; Klimaanlage; Drahtloses Fernbedienungssystem; Fernlichtanzeige; Armaturenbrett.
10	30A – Sicherungen: 18 und 19
11	10A – Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Emissionskontrollsystem.
12	15A – Audiosystem
13	5A – Klimaanlage
14	15A – Startsystem; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem.
15	–
16	–
17	10A – Elektronisches Drosselklappensteuerungssystem
18	10A – Rechter Scheinwerfer
19	10A – Linker Scheinwerfer
20	Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem.

21	Startsystem
22	30A – Batterieentladungsanzeige; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Startsystem; Airbag; Sicherung: „IG2“.
23	40A – Klimaanlage und Heizung
24	30A – Scheinwerferreinigungsanlage
	30A – Kraftstoffheizung
25	30A – Kühlgebläse
26	40A – ABS
	50A – ABS
27	30A – Kühlgebläse
R1	Motorsteuergerät
R2	Kühlgebläse
R3	Zündung
R4	Kühlgebläse
R5	Kraftstoff-Luft-Verhältnis-Sensor
R6	Kühlgebläse
R7	Kraftstoffpumpe
R8	Heizung
R9	Anlasser
R10	Tagfahrlicht
R11	Motorsteuergerät
R12	–

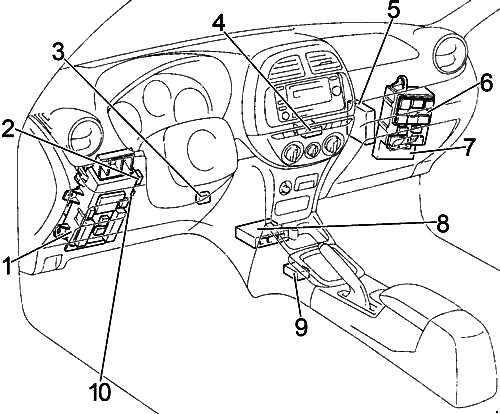

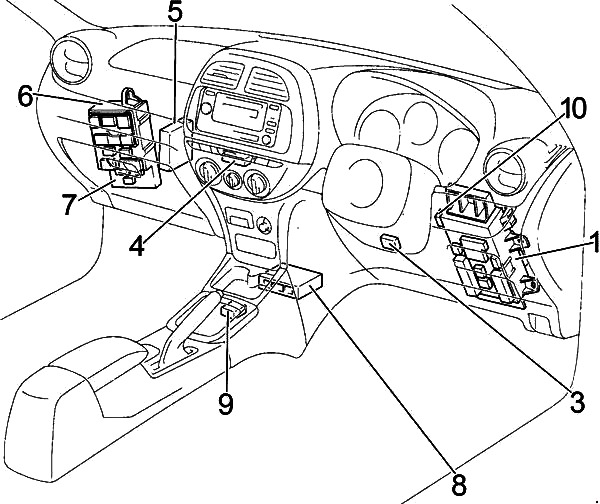

Fahrgastraum

Position

Diagramm

LHD

RHD

Funktion

1. Sicherungskasten
2. LHD: Seitenlichtrelais
3. Transponder-Schlüsselverstärker
4. Klimaanlagenverstärker
5. Motor- und Getriebesteuergerät (A / T)
   Motorsteuergerät (M / T)
6. Verteilerblockade
7. Verteilerblockade
8. Zentralairbag
9. Steuergerät für die Getriebeschalthebelverriegelung
10. Blinker-Relais (Alarm)

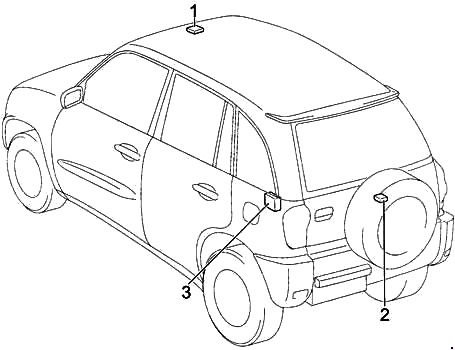

Diagramm der zusätzlichen Elemente

Beschreibung

1. Relais und Steuergerät für das Schiebedach
2. Heckwischerrelais
3. Empfänger der Zentralverriegelung

Sicherungskasten

Befindet sich unter dem Armaturenbrett auf der linken Seite.

Beschreibung

1	10A – Bremslichter; Zusätzliches Bremslicht; ABS; Getriebeschalthebelverriegelung; Tempomat; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem.
2	15A – Zigarettenanzünder
3	15A – Steckdose
4	10A – Sitzheizung
5	7,5A – Armaturenbrettbeleuchtung; Armaturenbrett; Nebelscheinwerfer vorne; Beheizte Spiegel; Klimaanlage.
6	15A – Nebelscheinwerfer vorne
7	10A – Hupe
8	7,5A – Seitenlicht; Kennzeichenbeleuchtung; Armaturenbrettbeleuchtung.
9	15A – Sicherungen 8
10	7,5A – Audiosystem, Getriebeschalthebelverriegelung; Uhr; Elektrische Spiegel.

11	20A – Heckscheibenheizung
12	Rückleuchten; Kühlgebläse; Klimaanlage; Anzeigen des Automatikgetriebes; Ladesystem.
13	7,5A – Diagnoseanschluss
14	10A – Batterieentladungsanzeige; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Startsystem; Airbag; Armaturenbrett.
15	20A – Zentralverriegelung
16	10A – Beheizte Spiegel
17	15A – Heckwischer und Scheibenwaschanlage
18	25A – Frontwischer und Scheibenwaschanlage
19	10A – Alarm; Armaturenbrett; ABS; Airbag; Wählhebelverriegelung; Tempomat; VSC; TRC.
20	30A – Schiebedach; Fensterheber.
21	40A AM1 – Heckscheibenheizungssteckdosen; Sicherungen: 10, 2, 19, 17, 18.

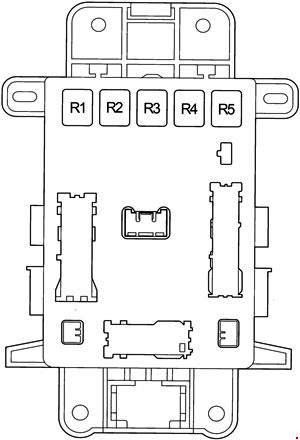

Relais

Beschreibung

R1	Hupe
R2	Nebelschlussleuchte
R3	Beheizte Heckscheibe
R4	Steckdosen
R5	Elektrische Fensterheber; Schiebedach.

Über Toyota RAV4 XA20 und CA20 (2001-2005)

Die Toyota RAV4 XA20 und CA20, hergestellt zwischen 2001 und 2005, sind beliebte kompakte SUVs, die Zuverlässigkeit und Vielseitigkeit bieten. Diese Modelle sind bekannt für ihr robustes Design und ihren komfortablen Innenraum, der ausreichend Platz für Passagiere und Gepäck bietet. Die RAV4 XA20 und CA20 waren mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, sodass Fahrer die Variante wählen konnten, die ihren Bedürfnissen am besten entsprach. Diese Fahrzeuge sind mit Allradantrieb ausgestattet, was sie zu einer idealen Wahl für Fahrten in unterschiedlichem Gelände und bei verschiedenen Wetterbedingungen macht.

Sicherungskastendiagramm Toyota RAV4 XA20 und CA20

Diese Seite zeigt das Sicherungskastendiagramm für die Modelle Toyota RAV4 XA20 und CA20, das für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesen Modellen ist unter der Motorhaube und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs.
