Toyota Land Cruiser V8 200 (2012) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Land Cruiser V8 200 (2012), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Land Cruiser V8 200 (2012) – Sicherungskastenbelegung
Baujahr: 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Land Cruiser V8 200 (2012) ist Sicherung 1 im Sicherungskasten am Armaturenbrett (Typ A).

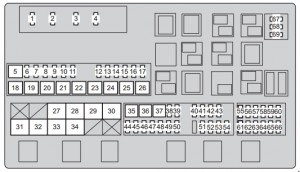

Sicherungskasten im Motorraum
| Nr. | Amp [A] | Beschreibung | |
| 1 | A / F * 1 | 15 | A/C-Heizung |
| EFI MAIN2 * 2, * 3 | 15 * 2 | VNT DRIVER, EFI, EDU | |
| 25 * 3 | |||
| 2 | HORN | 10 | Hupe |
| 3 | EFI MAIN | 25 | EFI;
A/F-Heizung; Kraftstoffpumpe. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Fehlender Stromkreis |
| 6 | SEAT-A / C LH | 25 | Sitzheizung und Lüfter |
| 7 | RR S / HTR | 20 | Beheizung der Rücksitze |
| 8 | DEICER | 20 | Frontscheibenenteisung |
| 9 | CDS FAN | 25 | Kondensatorlüfter |
| 10 | TOW TAIL | 30 | Fehlender Stromkreis |
| 11 | RR P / SEAT | 30 | Fehlender Stromkreis |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 7,5 | Nebelscheinwerfer vorne |
| 14 | SECURITY | 5 | SECURITY |
| 15 | SEAT-A / C RH | 25 | Sitzheizung und Lüfter |
| 16 | STOP | 15 | Bremslichter;
Hohes Bremslicht; ABS; VSC; Hauptkarosserie-Steuergerät; EFI; Anhänger. |
| 17 | AI PUMP HTR * 1 | 10 | AI-Pumpenheizung |
| PWR HTR * 2, * 3 | 7,5 | Elektrische Heizung | |
| 18 | RR AUTO A / C | 50 | Hintere Klimaanlage |
| 19 | PTC-1 | 50 | PTC-Heizung |
| 20 | PTC-2 | 50 | PTC-Heizung |
| 21 | PTC-3 | 50 | PTC-Heizung |
| 22 | RH-J / B | 50 | RH-J / B |
| 23 | SUB BATT | 40 | Anhänger |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Scheinwerferreinigung |
| 26 | DEFOG | 30 | Heckscheibenenteisung |
| 27 | AHC | 60 | 4-Rad-AHC |
| 28 | HTR | Vordere Klimaanlage | |
| 29 | PBD | Stromversorgung des Heckklappen-Steuergeräts | |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Jede Sicherung |
| 32 | A/PUMP NO.1*1 | 50 | AI DRIVER |
| GLOW1 * 2, * 3 | 80 | Motorvorwärmsystem | |
| 33 | A/PUMP NO.2*1 | 50 | Fehlender Stromkreis |
| GLOW2 * 2, * 3 | 80 | Motorvorwärmsystem | |
| 34 | MAIN | 40 | Scheinwerfer;
HEAD LL; HEAD RL; HEAD LH; HEAD RH. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 30 | ABS |
| 37 | ST | 30 | Startsystem |
| 38 | IMB | 7,5 | Identifikationscode-Box;
Intelligentes Zugangs- und Startsystem per Druck; GBS. |
| 39 | AM2 | 5 | Haupt-ECU-Einheit |
| 40 | DOME2 | 7,5 | Innenbeleuchtung;
Oberes Modul; Hintere Innenbeleuchtung. |
| 41 | ECU-B2 | 5 | Fahrersitz-Speichersystem |
| 42 | AMP 2 | 30 | Audiosystem |
| 43 | RSE | 7,5 | Fehlender Stromkreis |
| 44 | TOWING | 30 | Anhänger |
| 45 | DOOR NO.2 | 25 | Haupt-ECU-Einheit |
| 46 | STR LOCK | 20 | Lenkradschloss-System |
| 47 | TURN-HAZ | 15 | Kilometerzähler;
Vordere Blinker; Seitenblinker; Hintere Blinker; Anhänger. |
| 48 | EFI MAIN2 * 1 | 20 | Kraftstoffpumpe |
| F / PMP * 2, * 3 | 20 | Fehlender Stromkreis | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Klimaanlagenheizung | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Audiosystem |
| 52 | RAD NO.1 | 10 | Navigationssystem;
Audiosystem; Einparkhilfesystem. |
| 53 | ECU-B1 | 5 | Doppelverriegelungssystem;
Intelligentes Zugangs- und Startsystem; Lüftungsmodul; Neigungs- und G-Sensor; Neigungs- und Teleskoplenksystem; Kilometerzähler; Kühler; Tor-ECU; Lenksensor; VGRS. |
| 54 | DOME1 | 5 | Hintergrundbeleuchtetes Zugangssystem, Uhr |
| 55 | HEAD LH | 15 | Fernlicht (links) |
| 56 | HEAD LL | 15 | Abblendlicht (links);
Scheinwerfer-Nivelliersystem. |
| 57 | INJ | 10 | Injektor;
Zündsystem. |
| 58 | MET | 5 | Kilometerzähler |
| 59 | IGN | 10 | Offener Stromkreis;
SRS-Airbag-System; Tor-ECU; Intelligentes Zugangs- und Startsystem; ABS; VSC; Lenkradschloss-System; GBS. |
| 60 | DRL | 5 | Tagfahrlicht |
| 61 | HEAD RH | 15 | Fernlicht (rechts) |
| 62 | HEAD RL | 15 | Abblendlicht (rechts) |
| 63 | EFI NO.2 | 7,5 | Luftinjektionssystem;
Luftstromsensor. |
| 64 | RR A/C NO.2 | 7,5 | Fehlender Stromkreis |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 66 | DEF N).2 | 5 | Außenspiegelenteisung. |
| 67 | SPARE | 5 | Ersatzsicherung |
| 68 | SPARE | 15 | Ersatzsicherung |
| 69 | SPARE | 30 | Ersatzsicherung |
* 1: Fahrzeuge mit Benzinmotor
* 2: Fahrzeuge mit Dieselmotor (für Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland)
* 3: Fahrzeuge mit Dieselmotor (außer Russland, Ukraine, Kasachstan, Aserbaidschan, Georgien, Armenien, Weißrussland)

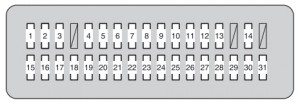

Sicherungskasten unter dem Armaturenbrett (Typ A)
| Nr. | Amp [A] | Beschreibung | |
| 1 | CIG | 15 | Zigarettenanzünder |
| 2 | BK/UP LP | 10 | Rückfahrscheinwerfer;
Anhänger. |
| 3 | ACC | 7,5 | Audiosystem;
Einparkhilfesystem; Mehrfachanzeigegruppe; Hauptkarosserie-ECU; Spiegel-ECU; Intelligentes Zugangs- und Startsystem; Uhr. |
| 4 | PANEL | 10 | Traktionskontrolle;
Aschenbecher; Zigarettenanzünder; Kühlschrank; Tempomat; Zentrale Differenzialsperre; Anzeigegruppe; Sitzheizung; Klimaanlage; Beleuchtung des Handschuhfachs; Warnblinkanlage; Audiosystem; Scheinwerferreinigungs-Schalter; Scheinwerfer-Nivelliersteuerung; Elektrische Heizung; Sitzpositionsspeicher-System; Außenspiegel-Schalter; Oberes Modul; Airbag-Neigungssensor; Getriebeschalthebel-Schalter; Lenkradschalter; VSC OFF-Schalter; Konsolenschalter; PANEL RLY. |
| 5 | ECU-IG NO.2 | 10 | Klimaanlage;
Heizung; Oberes Modul; ABS; VSC; Lenksensor; Neigungs- und G-Sensor; Zentralmodul; Bremslichtscheinwerfer; Offenes Schiebedach; Uhr; EC-Spiegel. |
| 6 | WINCH | 5 | Fehlender Stromkreis |
| 7 | A / C IG | 10 | Kühler;
Kondensatorlüfter; Kühlerkompressor; Heckscheiben- und Außenspiegelenteisung; Klimaanlage. |
| 8 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Vordere Nebelscheinwerfer; Hintere Nebelschlussleuchte; Anhänger; Vordere Positionslichter. |
| 9 | WIPER | 30 | Frontscheibenwischer |
| 10 | WISHER | 20 | Frontscheibenwaschdüse |
| 11 | RR WIPER | 15 | Heckscheibenwischer und -waschdüse |
| 12 | 4WD | 20 | Traktionskontrolle |
| 13 | LH-IG | 5 | Lichtmaschine;
Sitzheizung; Frontscheibenenteisung; Vordere Sicherheitsgurte; Warnblinkanlage; Getriebeschalthebel-Schalter. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Neigungs- und Teleskopsteuerung; Tor-ECU; Getriebeschalthebel-Verriegelungssystem; Einparkhilfesystem; Tempomat-System; Kollisionsschutz; Anhänger; Scheinwerferreinigung; Anzeigegruppe; Frontscheibenwischer mit Regensensor; Fahrersitz-Speichersystem; Elektrisches Verriegelungssystem. |
| 15 | S/ROOF | 25 | Offenes Schiebedach |
| 16 | FR DOOR LH | 20 | Elektrische Fensterheber |
| 17 | MIR | 15 | Spiegel-ECU;
Außenspiegelenteisung. |
| 18 | RR DOOR RH | 20 | Elektrische Fensterheber |
| 19 | RR DOOR LH | 20 | Elektrische Fensterheber |
| 20 | FR DOOR RH | 20 | Elektrische Fensterheber |
| 21 | RR FOG | 7,5 | Hintere Nebelschlussleuchte |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | AM1 | 5 | Fehlender Stromkreis |
| 24 | TI & TE | 15 | Neigungs- und Teleskopsteuerung |
| 25 | FR P/SEAT RH | 30 | Elektrischer Sitz |
| 26 | PWR OUTLET | 15 | Steckdose |
| 27 | OBD | 7,5 | On-Board-Diagnose |
| 28 | PSB | 30 | Kollisionsschutz |
| 29 | DOOR NO.1 | 25 | Haupt-ECU-Einheit |
| 30 | FR P/SEAT LH | 30 | Elektrischer Sitz |
| 31 | INVERTER | 15 | Inverter |
Sicherungskasten unter dem Armaturenbrett (Typ B)
| Nr. | Amp [A] | Beschreibung | |
| 1 | RSF LH | 30 | Fehlender Stromkreis |
| 2 | B/DR CLSR RH | 30 | Nächste Hecktür |
| 3 | B/DR CLSR LH | 30 | Nächste Hecktür |
| 4 | RSF RH | 30 | Fehlender Stromkreis |
| 5 | DOOR DL | 15 | Doppelverriegelungssystem |
| 6 | AHC-B | 20 | 4-Rad-AHC |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Fehlender Stromkreis |
| 9 | AHC-B NO.2 | 10 | 4-Rad-AHC |
| 10 | ECU-IG NO.4 | 5 | VGRS, 4-Rad-AHC |
| 11 | SEAT-A/C FAN | 10 | Lüfter |
| 12 | SEAT-HTR | 20 | Sitzheizung |
| 13 | AFS | 5 | Fehlender Stromkreis |
| 14 | ECU-IG NO.3 | 5 | Automatische LP-Kopf-Nivellierung |
| 15 | STRG HTR | 10 | Beheiztes Lenkrad |
| 16 | TV | 10 | Mehrfachanzeigegruppe |
Über den Toyota Land Cruiser V8 200 (2012)
Der Toyota Land Cruiser V8 200 aus dem Jahr 2012 ist ein robustes und zuverlässiges SUV, das für seine Geländetauglichkeit und Langlebigkeit bekannt ist. Dieses Modell ist mit einem leistungsstarken V8-Motor ausgestattet, der ausreichend Leistung für Fahrten auf verschiedenen Untergründen bietet. Der Land Cruiser V8 200 bietet einen luxuriösen Innenraum mit vielen modernen Technologien und bequemen Sitzen, was ihn zu einem idealen Fahrzeug für lange Reisen und den täglichen Gebrauch macht. Sicherheitsmerkmale und fortschrittliche Steuerungssysteme gewährleisten, dass Fahrer und Passagiere stets geschützt sind. Dieses Modell ist beliebt bei denen, die eine Kombination aus Luxus, Leistung und der Fähigkeit suchen, auch anspruchsvolle Geländebedingungen zu bewältigen.
Sicherungskastenbelegung Toyota Land Cruiser V8 200
Diese Seite zeigt die Sicherungskastenbelegung für den Toyota Land Cruiser V8 200, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, oft in der Nähe der Fahrertür. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist eine genaue Belegung für die schnelle Identifizierung und Behebung von Problemen wichtig.
