Toyota Yaris I (1999-2005) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Yaris I (1999–2005), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).

Toyota Yaris (1999-2005) – Sicherungskastenbelegung

Baujahr: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Die Sicherungen für den Zigarettenanzünder (Steckdosen) im Toyota Yaris sind Sicherung Nr. 9 (Zigarettenanzünder) im Sicherungskasten des Armaturenbretts und Sicherung Nr. 9 (Steckdose).

Motorraum

Position

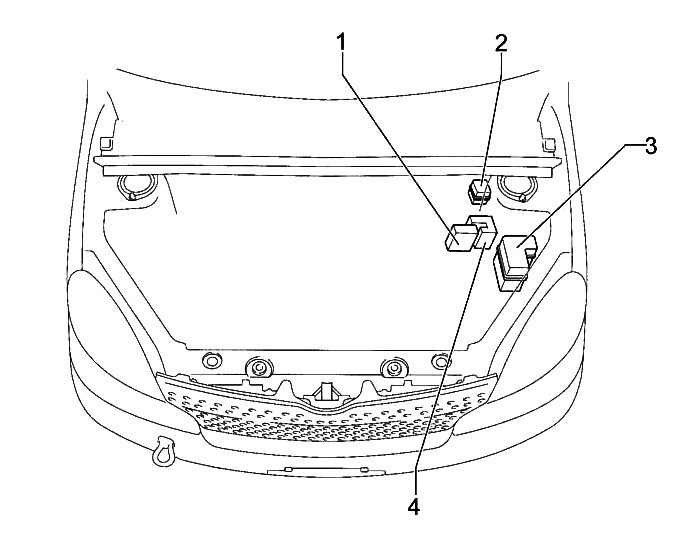

Allgemeines Schema der Kästen unter der Motorhaube

Beschreibung

1. Stromsicherungskasten
2. Zusätzlicher Sicherungskasten
3. Sicherungs- und Relaiskasten
4. ABS-Steuergerät

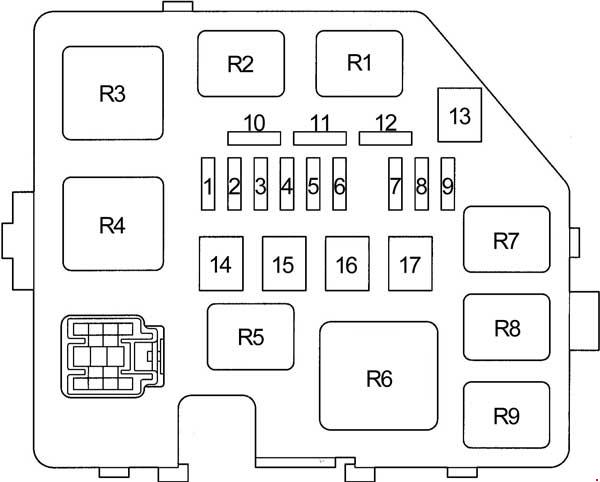

Sicherungsbelegung Toyota Yaris 1

Befindet sich auf der linken Seite des Motorraums, neben der Batterie.

Sicherungen Toyota Yaris – Beschreibung

1	15A – Uhr; Instrumententafel; Zentralverriegelung; Scheinwerfer; Innenbeleuchtung; Warnsummer; Multifunktionsdisplay; Audiosystem; Türschloss-Steuergerät.
2	15A – Motorsteuergerät; Wegfahrsperre; Getriebesteuergerät.
3	15A – Hupe
4	15A – Ladesystem; Instrumententafel; Motorsteuergerät; Wegfahrsperre; Getriebesteuergerät; Multifunktionsdisplay; SRS-Airbagsystem; Zündsystem.
5	30A – Startsystem
6	–
7	10A – Linker Scheinwerfer, Scheinwerfer-Leuchtweitenregulierung
8	10A – Linker Scheinwerfer, Scheinwerfer-Leuchtweitenregulierung
9	15A – Steckdose; Zigarettenanzünder.
10	Ersatzsicherung
11	Ersatzsicherung
12	Ersatzsicherung
13	–

14	–
15	30A – Kühlerventilator
16	50A – Zusatzheizung (PTC)
17	–
Relais
R1	Kühlerventilator
R2	Kühlerventilator
R3	Anlasser
R4	–
R5	Steckdose
R6	Zusatzheizung (PTC)
R7	EFI
R8	Klimakompressorkupplung
R9	Hupe

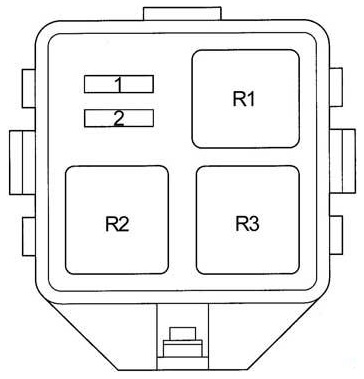

Sicherungskasten

Geschützte Komponenten

1	10A – Scheinwerfer (Tagfahrlicht)
2	10A – Instrumententafel; Scheinwerfer (Tagfahrlicht).
Relais
R1	Scheinwerfer
R2	Dimmer (DIM)
R3	–

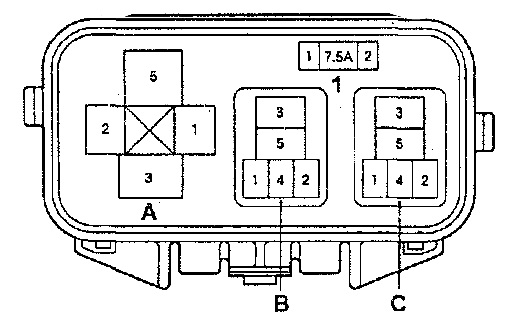

ABS-Sicherungskasten

Diagramm

Beschreibung

• 1 – ABS-Sicherung Nr. 3 (Modelle ohne VSC); nicht (Modelle mit VSC)
• A – nicht (Modelle ohne VSC); ABS MTR Relais (Modelle mit VSC)
• B – ABS MTR Relais (Modelle ohne VSC); ABS CUT Relais (Modelle mit VSC)
• C – ABS SOL Relais (Modelle ohne VSC); nicht (Modelle mit VSC).

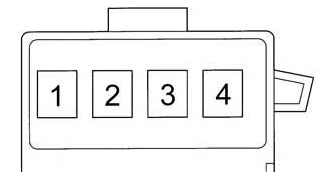

Stromsicherungskasten

Am Pluspol der Batterie.

Beschreibung

1. 60A MAIN – Sicherungen: „EFI“, „DOME“, „HORN“, „ST“, „AM2“, „H − LP LH“, „H − LP RH“, „H − LP LH (HI)“, „H − LP RH (HI)“, „H − LP LH (LO)“, „H − LP RH (LO)“
2. 80A – „START/STOP“-System
3. ALT 100/120A – Sicherungen: „ECU-B“, „TAIL“, „D/L“, „OBD“, „RDI“, „AM1“, „HAZ“, „HTR“, „HTR-SUB1“, „POWER“, „STOP“, „DEF“, Ladesystem
4. 60A ABS – ABS

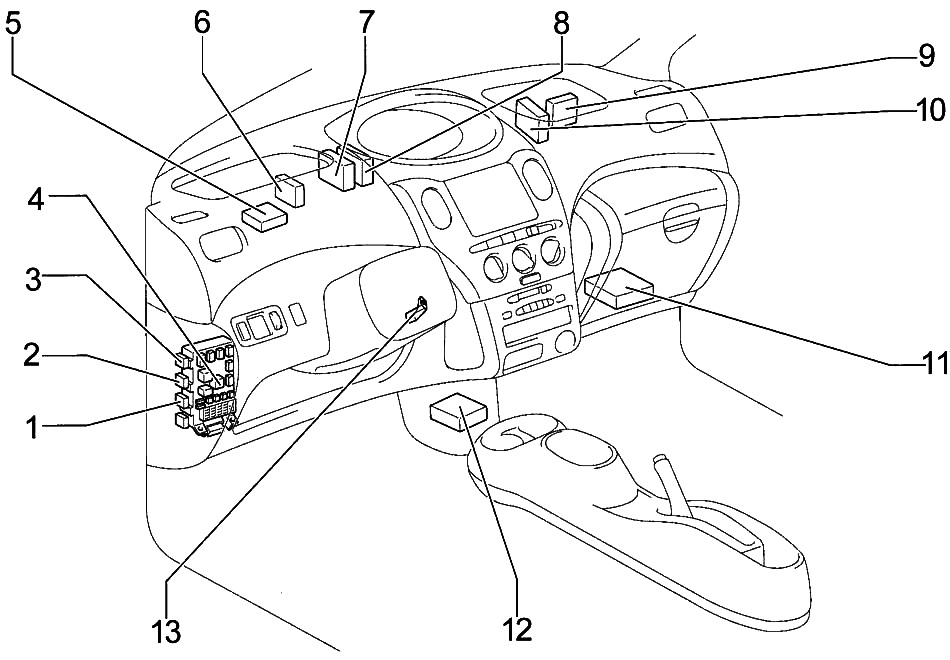

Fahrgastraum

Position

Beschreibung

1. Relais für Nebelscheinwerfer vorne
2. Relais für Heckscheibenheizung
3. Relais für Seitenlicht
4. Sicherungskasten
5. Türschloss-Empfänger
6. Aktives Lichtrelais
7. Tagfahrlichtrelais
8. Türschlossrelais
9. Klimaanlagenverstärker
10. PTC-Zusatzheizungsverstärker
11. Motor- und Getriebesteuergerät (A/T), Motorsteuergerät (M/T)
12. Airbag zentral
13. Transponder-Schlüsselverstärker

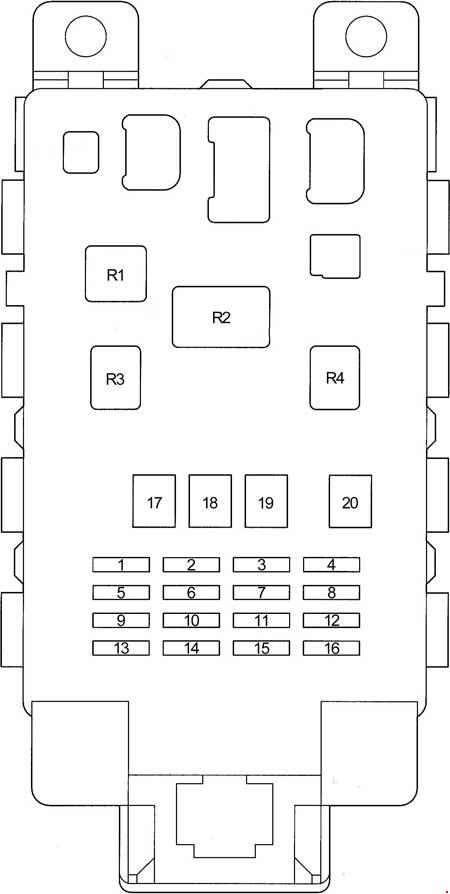

Sicherungs- und Relaiskasten

Befindet sich unter dem Panel, hinter der Abdeckung.

Geschützte Komponenten

1	10A – Instrumente, ABS; Klimaanlage; Rückfahrlichter; Ladesystem; Instrumententafel; Zentralverriegelung; Türschloss-Steuergerät; Motorsteuergerät; Getriebesteuergerät; Tagfahrlicht; Warnsummer; Schiebedach; Elektrische Fensterheber; Getriebesperre; Blinker; Alarm; Heizung.
2	10A – Heckscheibenheizung, beheizbare Spiegel
	20A – Heckscheibenheizung, beheizbare Spiegel
3	25A – Zentralverriegelung, Türschloss-Steuergerät
4	7,5A – Nebelscheinwerfer vorne; Scheinwerfer; Scheinwerfer-Leuchtweitenregulierung; Warnsummer; Nebelschlussleuchte; Seitenlicht.
5	–
6	20A – Scheibenwischer und Waschanlage vorne; Scheibenwischer und Waschanlage hinten; Türschloss.
7	7,5A – Scheinwerfer, Nebelschlussleuchte
8	15A – Nebelscheinwerfer vorne
9	15A – Zigarettenanzünder; Uhr; Instrumententafel; Warnsummer; Multifunktionsdisplay; Steckdose; Audiosystem; Elektrische Spiegel.
10	7,5A – ABS; Innenbeleuchtung; Multifunktionsdisplay; Zusatzheizung (PTC); Kühlerventilator; SRS-Airbagsystem; Heizung.
11	7,5A – Diagnoseanschluss
12	10A – Blinker; Alarm.

13	7,5A – Klimaanlage; Zusatzheizung.
14	10A – Sitzheizung
15	–
16	10A – Motorsteuergerät, s Getriebesteuergerät, b Getriebesperre, ś Bremslicht
17	50A – Sicherungen: „ACC“, „GAUGE“, „DEF“ („DEF RLY“,), „S-HTR“, „WIPER“, „ECU − IG“
18	30A – Fenster; Schiebedach.
19	40A – Klimaanlage; Zusatzheizung.
20	30A – Heckscheibenheizung; Beheizbare Spiegel.
Relais
R1	Zusatzheizung
R2	Warnblinkanlage (Blinker)
R3	Leistungsrelais (Fenster, Schiebedach)
R4	Kraftstoffpumpe (Stromkreisöffnung (C/OPN))

Über Toyota Yaris I (1999-2005)

Der Toyota Yaris der ersten Generation, hergestellt von 1999 bis 2005, ist ein Kompaktwagen, der aufgrund seiner Zuverlässigkeit und Wirtschaftlichkeit an Popularität gewann. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter als dreitüriger und fünftüriger Schrägheck. Der Yaris I bot mehrere Motorisierungsoptionen, darunter Benzin- und Dieselmotoren mit einem Hubraum von 1,0 bis 1,5 Litern. Dank seiner Kompaktheit und effizienten Raumnutzung wurde der Yaris zu einem beliebten Stadtauto, das komfortables Fahren und einfaches Parken ermöglicht.

Sicherungskastenbelegung Toyota Yaris I

Diese Seite zeigt die Sicherungskastenbelegung für den Toyota Yaris I, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typischerweise befindet sich der Sicherungskasten im Fahrzeuginnenraum, meist unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
