Toyota 4Runner (1996-2003) – Sicherungskasten
Toyota 4Runner (1996-1997) – Sicherungskastenbelegung
Baujahr: 1996, 1997.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota 4Runner (1996-1997) ist die Sicherung 18 im Sicherungskasten.

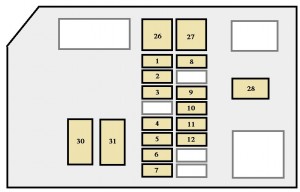

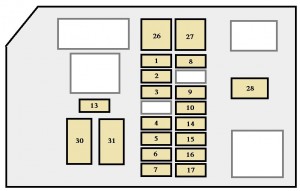

Motorraum
Motorraum

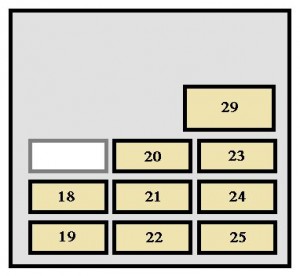

Armaturenbrett
Sicherung (Typ A)
| Nummer | Ampere [A] | Beschreibung | |
| 1 | DEFOG | 15 | Heckscheibenentfeuchter |
| 2 | STOP | 10 | Bremslichter;
Hohes Bremslicht. |
| 3 | ALT-S | 7,5 | Ladesystem |
| 4 | OBD | 7,5 | Borddiagnosesystem |
| 5 | EFI | 15 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung. |
| 6 | HORN | 15 | Hupe |
| 7 | DOME | 15 | Innenbeleuchtung;
Persönliche Beleuchtung; Kofferraumbeleuchtung. |
| 8 | TAIL | 10 | Rücklichter;
Positionslichter; Kennzeichenbeleuchtung. |
| 9 | AC | 10 | Klimaanlagensteuerung |
| 10 | RR HTR | 10 | Steuerung der hinteren Klimaanlage |
| 11 | HEAD (RH) | 10 | Rechter Scheinwerfer |
| 12 | HEAD (LH) | 10 | Linker Scheinwerfer |
| 13 | DRL | 7,5 | Tagfahrlichtsystem |
| 14 | HEAD (HI RH) | 10 | Rechter Scheinwerfer (Fernlicht) |
| 15 | HEAD (HI LH) | 10 | Linker Scheinwerfer (Fernlicht) |
| 16 | HEAD (LO RH) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 17 | HEAD (LO LH) | 10 | Linker Scheinwerfer (Abblendlicht) |
| 18 | ACC | 15 | Autoradio-System;
Elektrische Antenne; Uhr; Spiegelsteuerung. |
| 19 | ECU-B | 7,5 | SRS Airbag-Kontrollleuchte |
| 20 | 4WD | 20 | ADD-Steuerungssystem;
4×4 Traktionskontrollsystem; Hinterachs-Differentialsperrsystem. |
| 21 | TURN | 10 | Blinker;
Warnblinkanlage, |
| 22 | GAUGE | 10 | Drehzahlmesser und Instrumente;
Heckscheibenentfeuchter; Tagfahrlichtsystem; Klimaanlage; Elektrisches Schiebedach. |
| 23 | ECU-IG | 10 | Tempomat;
Antiblockiersystem; Elektronisch gesteuertes Automatikgetriebe; Elektrische Antenne. |
| 24 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage;
Heckscheibenwischer. |
| 25 | IGN | 7,5 | SRS Airbag-System;
Mehrpunkt-Kraftstoffeinspritzung; Sequentielle Mehrpunkt-Kraftstoffeinspritzung; Entladekontrollleuchte. |
Sicherungen (Typ B)
| Nr. | Ampere [A] | Beschreibung | |
| 26 | HEATER | 50 | Klimaanlage;
Sicherung „AC“. |
| 27 | AM1 | 40 | Startsystem |
| 28 | AM2 | 30 | Startsystem;
Sicherung „IGN“. |
| 29 | POWER | 30 | Elektrisches Fenster;
Elektrisches Heckfenster; Elektrisches Schiebedach |
Sicherungen (Typ C)
| Nummer | Ampere [A] | Beschreibung | |
| 30 | ABS | 60 | Antiblockiersystem |
| 31 | ALT | 100 | Ladesystem |
Toyota 4Runner (1998) – Sicherungsbelegung
Baujahr: 1998.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota 4Runner (1998) ist die Sicherung 1 im Sicherungskasten (Typ A).

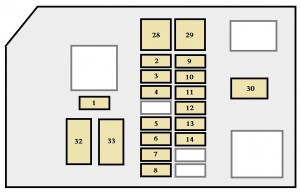

Motorraum

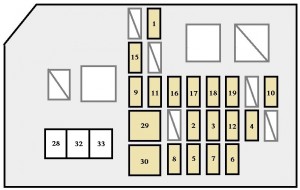

Motorraum

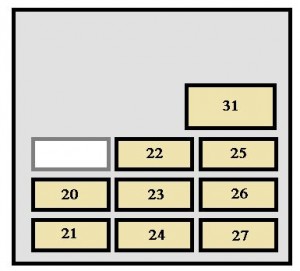

Armaturenbrett
Sicherung (Typ A)
| Nummer | Ampere [A] | Beschreibung | |
| 1 | PWR OUTLET | 15 | Steckdose |
| 2 | DEFOG | 15 | Heckscheibenentfeuchter |
| 3 | STOP | 10 | Bremslichter;
Hohes Bremslicht, |
| 4 | ALT-S | 7,5 | Ladesystem |
| 5 | OBD | 7,5 | Borddiagnosesystem |
| 6 | EFI | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 7 | HORN | 15 | Hupe |
| 8 | DOME | 15 | Innenbeleuchtung;
Persönliche Beleuchtung; Kofferraumbeleuchtung; Uhr; Autoradio-System. |
| 9 | TAIL | 10 | Rücklichter;
Standlichter; Kennzeichenbeleuchtung. |
| 10 | STA | 7,5 | Startsystem |
| 11 | AC | 10 | Klimaanlagensteuerung |
| 12 | RR HTR | 10 | Steuerung der hinteren Klimaanlage |
| 13 | HEAD (RH) | 10 | Rechter Scheinwerfer |
| 14 | HEAD (LH) | 10 | Linker Scheinwerfer |
| 15 | DRL | 7,5 | Tagfahrlichtsystem |
| 16 | HEAD (LO RH) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 17 | HEAD (LO LH) | 10 | Linker Scheinwerfer (Abblendlicht) |
| 18 | HEAD (HI RH) | 10 | Rechter Scheinwerfer (Fernlicht) |
| 19 | HEAD (HI LH) | 10 | Linker Scheinwerfer (Fernlicht) |
| 20 | ACC | 15 | Autoradio-System;
Elektrische Antenne; Uhr; Spiegelsteuerung. |
| 21 | ECU-B | 7,5 | SRS Airbag-Kontrollleuchte |
| 22 | 4WD | 20 | ADD-Steuerungssystem;
4×4 Traktionskontrollsystem; Hinterachs-Differentialsperrsystem. |
| 23 | TURN | 10 | Blinker;
Warnblinkanlage. |
| 24 | GAUGE | 10 | Drehzahlmesser und Instrumente;
Heckscheibenentfeuchter; Tagfahrlichtsystem; Klimaanlage; Elektrisches Schiebedach. |
| 25 | ECU-IG | 10 | Tempomat;
Antiblockiersystem; Elektronisch gesteuertes Automatikgetriebe; Elektrische Antenne. |
| 26 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage;
Heckscheibenwischer. |
| 27 | IGN | 7,5 | SRS Airbag-System;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem; Entladekontrollleuchte. |
Sicherungen (Typ B)
| Nr. | Ampere [A] | Beschreibung | |
| 28 | HEATER | 50 | Klimaanlage, Sicherung „AC“ |
| 29 | AM1 | 40 | Startsystem |
| 30 | AM2 | 30 | Startsystem;
Sicherung „IGN“. |
| 31 | POWER | 30 | Elektrisches Fenster;
Elektrisches Heckfenster; Elektrisches Schiebedach. |
Toyota 4Runner (1999-2000) – Sicherungskastenbelegung
Baujahr: 1999, 2000.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota 4Runner (1999-2000) ist die Sicherung 24 im Sicherungskasten am Armaturenbrett.

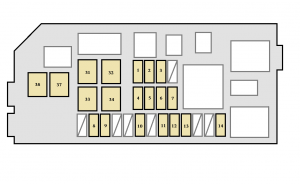

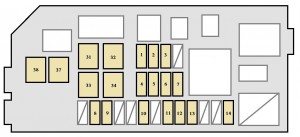

Motorraum
Motorraum

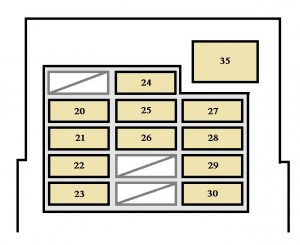

Armaturenbrett
Sicherung (Typ A)
| Nr. | Ampere [A] | Beschreibung | |
| 1 | ALT-S | 7,5 | Ladesystem |
| 2 | PWR OUTLET | 15 | Steckdosen |
| 3 | RR HTR | 10 | Klimaanlage hinten |
| 4 | MPX- B | 15 | Elektrisches Fenster hinten;
Hintertürverriegelung; Heckscheibenwischer; Warnung bei offener Tür (Hecktür); Elektrisches Türverriegelungssystem; Heckscheibenheizung; Hupe; Diebstahlsicherung. |
| 5 | DOME | 15 | Innenbeleuchtung;
Persönliche Beleuchtung; Kofferraumbeleuchtung; Uhr; Autoradio-System; Drehzahlmesser und Anzeigen; Zündschalterbeleuchtung; Make-up-Spiegelbeleuchtung; Tagfahrlicht. |
| 6 | OBD | 7,5 | Borddiagnosesystem |
| 7 | EFI | 20 | Mehrpunkt-Einspritzung;
Sequentielle Mehrpunkt-Einspritzung. |
| 8 | HEAD (RH) | 10 | Rechter Scheinwerfer;
Anzeigen und Messgeräte, |
| 9 | HEAD (LH) | 10 | Linker Scheinwerfer |
| 10 | TAIL | 10 | Rücklichter;
Kennzeichenbeleuchtung; Armaturenbrettbeleuchtung. |
| 11 | AC | 10 | Klimaanlagensteuerung |
| 12 | MIR HTR | 10 | Außenspiegelheizung |
| 13 | DEFOG | 15 | Heckscheibenheizung |
| 14 | FOG | Nebelscheinwerfer vorne | |
| 15 | DRL | 7,5 | Tagfahrlichtsystem |
| 16 | HEAD (HI RH) | 10 | Rechter Scheinwerfer (Fernlicht);
Blinker und Messgeräte. |
| 17 | HEAD (HI LH) | 10 | Linker Scheinwerfer (Fernlicht) |
| 18 | HEAD (LO RH) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 19 | HEAD (LO LH) | 10 | Linker Scheinwerfer (Abblendlicht) |
| 20 | ECU-IG | 10 | Tempomatsystem;
Antiblockiersystem; Elektronisch gesteuertes Automatikgetriebe; Elektrische Antenne; Elektrisches Fenster; Elektrisches Schiebedach; Elektrisches Heckfenster; Heckscheibenheizung; Heckscheibenwischer. |
| 21 | TURN | 10 | Blinker;
Warnblinkanlage. |
| 22 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage;
Elektrisches Türverriegelungssystem; Heckscheibenheizung; Hupe; Diebstahlsicherung. |
| 23 | 4WD | 20 | ADD-Steuerungssystem;
Allradantriebssystem; Hinterachs-Differentialsperrsystem. |
| 24 | ACC | 15 | Fahrzeug-Audiosystem;
Elektrische Antenne; Uhr; Spiegelsteuerung; Zigarettenanzünder; SRS Airbag-System; Gurtstraffer; Elektronisch gesteuertes Automatikgetriebe; Steckdosen; Diebstahlsicherung. |
| 25 | GAUGE | 10 | Blinker und Messgeräte;
Heckscheibenheizung; Tagfahrlichtsystem; Klimaanlage; Tempomat; Hinterachs-Differentialsperre; Elektronisch gesteuertes Automatikgetriebe; Rücklichter. |
| 26 | IGN | 10 | SRS Airbag-System;
Gurtstraffer; Mehrpunkt-Einspritzung; Sequentielle Mehrpunkt-Einspritzung; Entladekontrollleuchte. |
| 27 | ECU-B | 7,5 | Blinker und Messgeräte;
SRS Airbag-System; Gurtstraffer. |
| 28 | HORN, HAZ | 15 | Hupe;
Warnblinkanlage. |
| 29 | STA | 7,5 | Startsystem |
| 30 | STOP | 10 | Bremslichter;
Hohes Bremslicht. |
Sicherungen (Typ B)
| Nr. | Ampere [A] | Beschreibung | |
| 31 | HEATER | 50 | Klimaanlage;
Alle Komponenten in der Sicherung „AC“. |
| 32 | AM1 | 40 | Startsystem;
Alle Komponenten in den Sicherungen „ACC“, „GAUGE“, „TURN“, „ECU-IG“, „WIPER“, „4WD“. |
| 33 | J / B | 50 | Alle Komponenten in den Sicherungen
„POWER“, „HORN, HAZ“, „STOP“, „ECU-B“. |
| 34 | AM2 | 30 | Startsystem;
Mehrpunkt-Einspritzung; Sequentielle Mehrpunkt-Einspritzung; Alle Komponenten in den Sicherungen „STA“, „IGN“. |
| 35 | POWER | 30 | Elektrisches Fenster;
Elektrisches Heckfenster; Elektrisches Schiebedach; Elektrischer Sitz; Hintertürverriegelung. |
Sicherungen (Typ C)
| Nummer | Ampere [A] | Beschreibung | |
| 36 | ABS | 60 | Antiblockiersystem |
| 37 | ALT | 120 | Ladesystem;
Alle Komponenten in den Sicherungen „AM1“, „HEATER“, „TAIL“, „RR HTR“, „ALT-S“, „DEFOG“, „MIR HTR“ und „ACC“. |
Toyota 4Runner (2001-2002) – Sicherungsplan
Baujahr: 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota 4Runner (2001-2002) ist die Sicherung 27 im Sicherungskasten (Typ A).

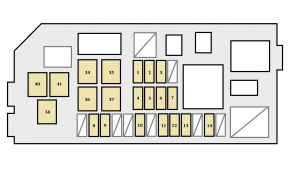

Motorraum (ohne Tagfahrlichtsystem)

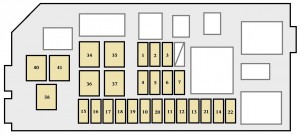

Motorraum (mit Tagfahrlichtsystem)

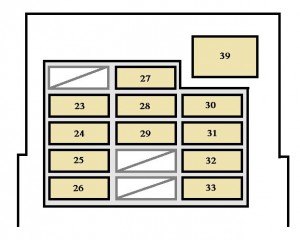

Armaturenbrett
Sicherung (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ALT-S | 7,5 | Ladesystem |
| 2 | PWR OUTLET | 15 | Steckdose |
| 3 | RR HTR | 10 | Klimaanlage hinten |
| 4 | MPX- B | 15 | Elektrisches Heckfenster;
Hecktürverriegelung; Heckscheibenwischer; Türöffnungswarnung (Hecktür); Elektrisches Türsteuerungssystem; Heckscheibenentfroster; Hupe; Diebstahlschutz. |
| 5 | DOME | 15 | Innenbeleuchtung;
Persönliche Beleuchtung; Kofferraumbeleuchtung; Uhr; Autoradio; Anzeigen und Messgeräte; Zündschlossbeleuchtung; Beleuchtung des Kosmetikspiegels; Tagfahrlicht. |
| 6 | OBD | 7,5 | Borddiagnosesystem |
| 7 | EFI | 20 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 8 | HEAD (RH) | 10 | Rechter Scheinwerfer;
Anzeigen und Messgeräte. |
| 9 | HEAD (LH) | 10 | Linker Scheinwerfer |
| 10 | TAIL | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Instrumentenbeleuchtung. |
| 11 | AC | 10 | Klimaanlagensteuerung |
| 12 | MIR HTR | 10 | Außenspiegelheizung |
| 13 | DEFOG | 15 | Heckscheibenentfroster |
| 14 | ETCS | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 15 | DRL | 7,5 | Tagfahrlichtsystem |
| 16 | HEAD (HI RH) | 10 | Rechter Scheinwerfer (Fernlicht);
Anzeigen und Messgeräte |
| 17 | HEAD (HI LH) | 10 | Linker Scheinwerfer (Fernlicht) |
| 18 | HEAD (LO RH) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 19 | HEAD (LO LH) | 10 | Linker Scheinwerfer (Abblendlicht) |
| 20 | TOWING | 25 | Anhängerbeleuchtung
(Rückfahrlichter, hintere Blinker, Bremslichter und Rückleuchten) |
| 21 | SEAT HTR | 20 | Sitzheizung |
| 22 | FOG | 15 | Vordere Nebelscheinwerfer |
| 23 | ECU-IG | 10 | Geschwindigkeitsregler;
Antiblockiersystem; Fahrzeugstabilitätskontrolle; SRS-Airbagsystem; Elektronisch gesteuertes Automatikgetriebe; Elektrische Antenne; Elektrisches Fenster; Elektrisches Schiebedach; Elektrisches Heckfenster; Heckscheibenentfroster; Heckscheibenwischer. |
| 24 | TURN | 10 | Blinker;
Warnblinkanlage |
| 25 | WIPER | 25 | Scheibenwischer und Scheibenwaschanlage vorne;
Elektrisches Türsteuerungssystem; Heckscheibenentfroster; Hupe; Diebstahlschutzsystem. |
| 26 | 4WD | 20 | ADD-Kontrollsystem;
Allradantrieb-Traktionskontrollsystem; Zentrales Differenzialsperre. |
| 27 | ACC | 15 | Autoradio;
Elektrische Antenne; Uhr; Rückspiegelsteuerung; Zigarettenanzünder; Sicherheitsgurtstraffer; Elektronisch gesteuertes Automatikgetriebe; Steckdose; Diebstahlschutzsystem. |
| 28 | GAUGE | 10 | Anzeigen und Messgeräte;
Heckscheibenentfroster; Tagfahrlichtsystem; Klimaanlage; Geschwindigkeitsregler; Zentrales Differenzialsperre; Elektronisch gesteuertes Automatikgetriebe; Rückfahrlichter. |
| 29 | IGN | 10 | SRS-Airbagsystem;
Sicherheitsgurtstraffer; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Warnleuchte für Entladung; Fahrzeugstabilitätskontrolle. |
| 30 | ECU − B | 7,5 | Messgeräte und Anzeigen;
Klimaanlage. |
| 31 | HORN, HAZ | 15 | Hupe;
Warnblinkanlage. |
| 32 | STA | 7,5 | Startsystem |
| 33 | STOP | 10 | Bremslichter;
Hohes Bremslicht. |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 34 | HEATER | 50 | Klimaanlage;
Alle Komponenten in der Sicherung „AC“. |
| 35 | AM1 | 40 | Startsystem,
alle Komponenten in den Sicherungen „ACC“, „GAUGE“, „TURN“, „ECU-IG“, „WIPER“, „4WD“. |
| 36 | J / B | 50 | Alle Komponenten in den Sicherungen
„POWER“, „HORN, HAZ“, „STOP“, „ECU-B“. |
| 37 | AM2 | 30 | Startsystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Alle Komponenten in den Sicherungen „STA“, „IGN“. |
| 38 | ABS2 | 40 | Antiblockiersystem;
Aktives Traktionskontrollsystem; Fahrzeugstabilitätskontrolle. |
| 39 | POWER | 30 | Elektrisches Fenster;
Elektrisches Heckfenster; Elektrisches Schiebedach; Elektrischer Sitz; Hecktürverriegelung. |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 40 | ABS | 60 | Antiblockiersystem |
| 41 | ALT | 120 | Ladesystem;
Alle Komponenten in den Sicherungen „AM1“, „HEATER“, „TAIL“, „RR HTR“, „ALT-S“, „DEFOG“, „MIR HTR“ und „ACC“ |
Toyota 4Runner (2003) – Sicherungsplan
Baujahr: 2003.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota 4Runner (2003) ist die Sicherung 44 im Sicherungskasten (Typ A).

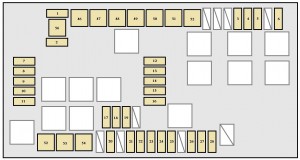

Motorraum

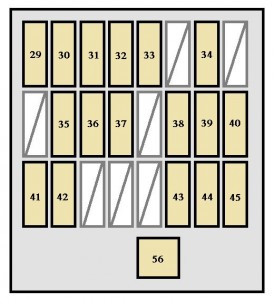

Armaturenbrett
Sicherung (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | SPARE | 10 | Ersatzsicherung |
| 2 | SPARE | 15 | Ersatzsicherung |
| 3 | STOP | 10 | Bremslichter – hinten;
Hohes Bremslicht; Getriebesperrsystem; Antiblockiersystem; Traktionskontrollsystem (Modelle mit Frontantrieb); Aktives Traktionskontrollsystem (Modelle mit Allradantrieb); Fahrzeugstabilitätskontrolle; Pneumatische Federungssteuerung; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Anhängerbremsregler; Anhängerbeleuchtung (Rückleuchten). |
| 4 | AC115V INV | 15 | AC-Wechselrichter |
| 5 | FR FOG | 15 | Vordere Nebelscheinwerfer |
| 6 | OBD | 7,5 | Borddiagnosesystem |
| 7 | HEAD (LO RH) | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 8 | HEAD (LO LH) | 10 | Linker Scheinwerfer (Abblendlicht) |
| 9 | HEAD (HI RH) | 10 | Rechter Scheinwerfer (Fernlicht) |
| 10 | HEAD (HI LH) | 10 | Linker Scheinwerfer (Fernlicht) |
| 11 | EFI NR 2 | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 12 | HEATER NO.2 | 7,5 | Klimaanlage |
| 13 | AIRSUS NR 2 | 10 | Hintere Luftfederung mit Höhenregelung |
| 14 | SEAT HEATER | 25 | Sitzheizung |
| 15 | DEFOG | 30 | Heckscheibenentfroster;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 16 | MIR HTR | 10 | Außenspiegelheizung |
| 17 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung; Drahtloses Fernbedienungssystem; Zusätzliche Türbeleuchtung; Audiosystem für die Rücksitze; Kilometerzähler und Messgerät; Komfortbeleuchtung; Instrumentenbeleuchtung; Armaturenbrettbeleuchtung; Multiplex-Kommunikationssystem. |
| 18 | RADIO NO.1 | 20 | Audiosystem;
Navigationssystem. |
| 19 | ECU – B | 10 | Antiblockiersystem;
Navigationssystem; Traktionskontrollsystem (Modelle mit Frontantrieb); Aktives Traktionskontrollsystem (Modelle mit Allradantrieb); Fahrzeugstabilitätskontrolle; Klimaanlage; Multiplex-Kommunikationssystem; Diebstahlschutz. |
| 20 | ALT-S | 7,5 | Ladesystem |
| 21 | HORN | 10 | Hupe |
| 22 | A/F HEATER | 15 | Fehlender Stromkreis |
| 23 | TRN – HAZ | 15 | Blinker, Warnblinkanlage |
| 24 | ETCS | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 25 | EFI | 25 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 26 | DR / LCK | 20 | Elektrisches Verriegelungssystem |
| 27 | TOWING | 30 | Anhängerkupplungswandler |
| 28 | RADIO N0.2 | 20 | Verstärkersystem |
| 29 | IGN | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Antiblockiersystem; Traktionskontrollsystem (Modelle mit Frontantrieb); Aktives Traktionskontrollsystem (Modelle mit Allradantrieb); Fahrzeugstabilitätskontrolle; Bremslicht; Kilometerzähler und Anzeige. |
| 30 | SRS | 10 | SRS-Airbagsystem |
| 31 | GAUGE | 7,5 | Kilometerzähler und Messgerät |
| 32 | STA NO.2 | 7,5 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 33 | FR WIP – WSH | 30 | Scheibenwischer und Scheibenwaschanlage vorne |
| 34 | 4WD | 20 | Allradantrieb-Traktionskontrollsystem |
| 35 | DP / SEAT | 30 | Fahrersitz mit Lordosenstütze |
| 36 | P P/SEAT | 30 | Elektrischer Beifahrersitz |
| 37 | PWR OUTLET | 15 | Steckdose |
| 38 | RR WSH | 15 | Heckscheibenwaschanlage;
Multiplex-Kommunikationssystem. |
| 39 | ECU – IG | 10 | Getriebesperrsystem;
Elektrische Fensterheber; Antiblockiersystem; Traktionskontrollsystem (Modelle mit Frontantrieb); Aktives Traktionskontrollsystem (Modelle mit Allradantrieb); Fahrzeugstabilitätskontrolle; Elektrisches Schiebedach; Multiplex-Kommunikationssystem; Antivirensystem; Pneumatische Heckfederung mit Höhenregelung. |
| 40 | IG1 | 10 | Antiblockiersystem;
Traktionskontrollsystem (Modelle mit Frontantrieb); Aktives Traktionskontrollsystem (Modelle mit Allradantrieb); Fahrzeugstabilitätskontrolle; Klimaanlage; Ladesystem; Heckscheibenentfroster; Rückleuchten; Blinker; Warnblinkanlage; Sitzheizung; AC-Wechselrichter; Beleuchtungssteuerung des Armaturenbretts; Automatischer Abblendspiegel; SRS-Airbagsystem. |
| 41 | STA | 7,5 | Fehlender Stromkreis |
| 42 | SECU / HORN | 10 | Antivirensystem |
| 43 | TAIL | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter; Beleuchtungssteuerung des Armaturenbretts; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Instrumentenbeleuchtung; Kilometerzähler und Messgerät; Sicherungskastenbeleuchtung. |
| 44 | ACC | 7,5 | Steckdose;
Innenrückspiegel; Audiosystem; Navigationssystem; Audiosystem für die Rücksitze; Getriebesperrsystem; Instrumentenbeleuchtung. |
| 45 | CIG | 10 | Fehlender Stromkreis |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 46 | HEATER | 50 | Klimaanlage;
Alle Komponenten in der Sicherung „AC“. |
| 47 | AIRSUS | 50 | Hintere Luftfederung mit Höhenregelung |
| 48 | AM1 | 50 | Alle Komponenten in den Sicherungen
„ACC“, „CIG“, „IG1“, „ECU – IG“, „FR WIP – WSH“, „RR WIP“, „RR – WSH“, „4WD“ und „STA“. |
| 49 | TOWING BRK | 30 | Anhängerbremsregler |
| 50 | J / B | 50 | Alle Komponenten in den Sicherungen
„PWR OUTRET“, „DP / SEAT RH“, „PP / SEAT“, „POWER“, „TAIL“ und „SECU / HORN“. |
| 51 | BATT CHG | 30 | Zusatzbatterie des Anhängers |
| 52 | TOWING | 40 | Anhängerbeleuchtung (Rückleuchten) |
| 53 | ABS MTR | 40 | Antiblockiersystem;
Traktionskontrollsystem (Modelle mit Frontantrieb); Aktives Traktionskontrollsystem (Modelle mit Allradantrieb); Fahrzeugstabilitätskontrolle. |
| 54 | AM2 | 30 | Startsystem;
Sicherungen „IGN“, „GAUGE“, „STA NR 2“ und „SRS“ |
| 55 | ABS SOL | 50 | Antiblockiersystem;
Traktionskontrollsystem (Modelle mit Frontantrieb); Aktives Traktionskontrollsystem (Modelle mit Allradantrieb); Fahrzeugstabilitätskontrolle. |
| 56 | POWER | 30 | Elektrische Fensterheber;
Elektrisches Schiebedach. |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 57 | ALT | 140 | Alle Komponenten in „AM2“, „ALT – S“,
„DR / LCK“, „TRN – HAZ“, „HORN“, „RADIO NR 2“, „EFI“, „TOWING“, „ABS MTR“, „ABS SOL“ und „ETCS“ Sicherungen |
Über Toyota 4Runner (1996-2003)
Der Toyota 4Runner der Baujahre 1996 bis 2003 ist ein robustes und zuverlässiges SUV, das bei Fahrern, die eine Kombination aus Geländetauglichkeit und Komfort suchen, beliebt ist. Dieses Modell ist bekannt für sein widerstandsfähiges Fahrwerk und seine hervorragenden Geländeeigenschaften. Es wurden verschiedene Motorisierungen angeboten, darunter Sechszylindermotoren mit 3,4 Litern Hubraum, die ausreichend Leistung für anspruchsvolle Bedingungen lieferten. Der Innenraum des 4Runner bot bequeme Sitze und viel Platz für Passagiere und Gepäck, was ihn ideal für Familienausflüge und Abenteuerreisen machte.
Sicherungsplan Toyota 4Runner
Diese Seite zeigt den Sicherungsplan für den Toyota 4Runner, der für die ordnungsgemäße Wartung und Fehlerbehebung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
