Toyota Sienna XL10 (1998-2003) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Sienna XL10 (1998–2003), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Toyota Sienna XL10
Gilt für Neufahrzeuge in den Jahren:
1998, 1999, 2000.
Kabine
| Nummer | Stromstärke [A] | Beschreibung |
| 17 | 10 A | Klimaanlage, Heckscheibenheizung |
| 18 | 10 A | Anzeigen und Messgeräte, Service-Erinnerungsanzeigen und akustische Signale (außer Entlade- und offene Tür-Kontrollleuchte), elektrische Fensterheber, Tagfahrlichtsystem, Notbeleuchtung |
| 19 | 20A/25A | Scheibenwischer und Scheibenwaschanlage (1998-1999 – 20A; 2000 – 25A) |
| 20 | 10 A | Multipoint-/Sequenzielle Kraftstoffeinspritzanlage, Außenspiegelheizung |
| 21 | 15A | Tempomat, Antiblockiersystem, Verriegelung über Funkfernbedienung, Diebstahlsicherung |
| 22 | 5A | Anzeigen und Messgeräte, SRS-Airbagsystem, Gurtstraffer, Multipoint-/Sequenzielle Kraftstoffeinspritzanlage |
| 23 | 15A | Bremslichter, Tempomat, hochgesetztes Bremslicht, Rücklichter |
| 24 | 10 A | Positionslichter, vordere Begrenzungsleuchten, Kennzeichenbeleuchtung, Rücklichter |
| 25 | 15A | Elektrische Heckscheiben |
| 26 | 7,5A | Borddiagnosesystem |
| 27 | 15A | Am Stromversorgungspunkt |
| 28 | 5A | Blinker und Messgeräte, SRS-Airbagsystem, Gurtstraffer, Multipoint-/Sequenzielle Kraftstoffeinspritzanlage |
| 29 | 20A | Türverriegelungssystem, Diebstahlsicherung |
| 30 | 7,5A | Anzeige und Zähler, Autoradio, Uhr, Klimaanlage, Instrumentenbeleuchtungssteuerung, Heckscheibenheizung, elektronisch gesteuertes Automatikgetriebe, Notbeleuchtung, Positionslichter |
| 31 | 7,5A | Blinker, Warnblinkanlage |
| 32 | 7,5A | Autoradio |
| 33 | 15A | Zigarettenanzünder, Uhr, elektrische Spiegelverstellung, SRS-Airbagsystem, Gurtstraffer, Rückfahrlichter, Diebstahlsicherung |
| 34 | 5A | Klimaanlage |
| 43 | 30A | Heckscheibenheizung |
| 44 | 40A | Sicherung „INP“ |
| 45 | 30A | Elektrische Fensterheber, elektrisches Schiebedach, elektrischer Sitz, elektrische Schiebetüren, Sicherung „PWR-VENT“ |
Sicherungsplan Motorraum #1
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | Ersatzsicherung | |
| 2 | Ersatzsicherung | |
| 3 | Ersatzsicherung | |
| 4 | 5A | Ladesystem |
| 5 | 15A | Scheinwerfer rechts |
| 6 | 15A | Multipoint-/Sequenzielle Kraftstoffeinspritzanlage |
| 7 | 10 A | Hupe, Diebstahlsicherung |
| 8 | 10 A | Warnblinkanlage |
| 9 | 30A | Sicherungen „IGN“ und „STARTER“ |
| 10 | 15A | Scheinwerfer links |
| 11 | 20A | Autoradio |
| 12 | 10 A | Uhr, persönliche Beleuchtung, Kosmetikspiegelbeleuchtung, Deckenbeleuchtung in den Türen, Kofferraumbeleuchtung, Kontrollleuchte für offene Türen, Kontrollleuchte für Zündschalter, Diebstahlsicherung, Tagfahrlichtsystem, Innenbeleuchtung |
| 13 | 10 A | Tempomat, SRS-Airbag-Kontrollleuchte, elektrische Schiebetüren |
| 35 | 25A | EFI-System |
| 38 | 30A/40A | Elektrische Kühlgebläse (mit Zugpaket – 40A; ohne Zugpaket – 30A) |
| 39 | 30A/40A | Elektrische Kühlgebläse (mit Zugpaket – 40A; ohne Zugpaket – 30A) |
| 40 | 40A | Sicherungen „DRL“, „H-LP RH“ und „H-LP LH“ |
| 41 | 40A | Klimaanlage hinten |
| 42 | 50A | Klimaanlage |
| 46 | 140A | Ladesystem, Sicherungen „FL ABS“, „INP“, „HTR“ und „R/RA/C“ |
| 47 | 100A | Sicherungen „AM1“ und „DEF“ |
Sicherungsplan Motorraum Nr. 2
mit DRL (Tagfahrlichtsystem)
ohne DRL
| Nummer | Stromstärke [A] | Beschreibung |
| 14 | 5A | Tagfahrlichtsystem |
| 15 | 10 A | Linker Scheinwerfer (Abblendlicht) |
| 16 | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 48 | 60A | Antiblockiersystem |
Sicherungs- und Relaisplan – Toyota Sienna XL10
Gilt für Neufahrzeuge in den Jahren:
2001, 2002, 2003.

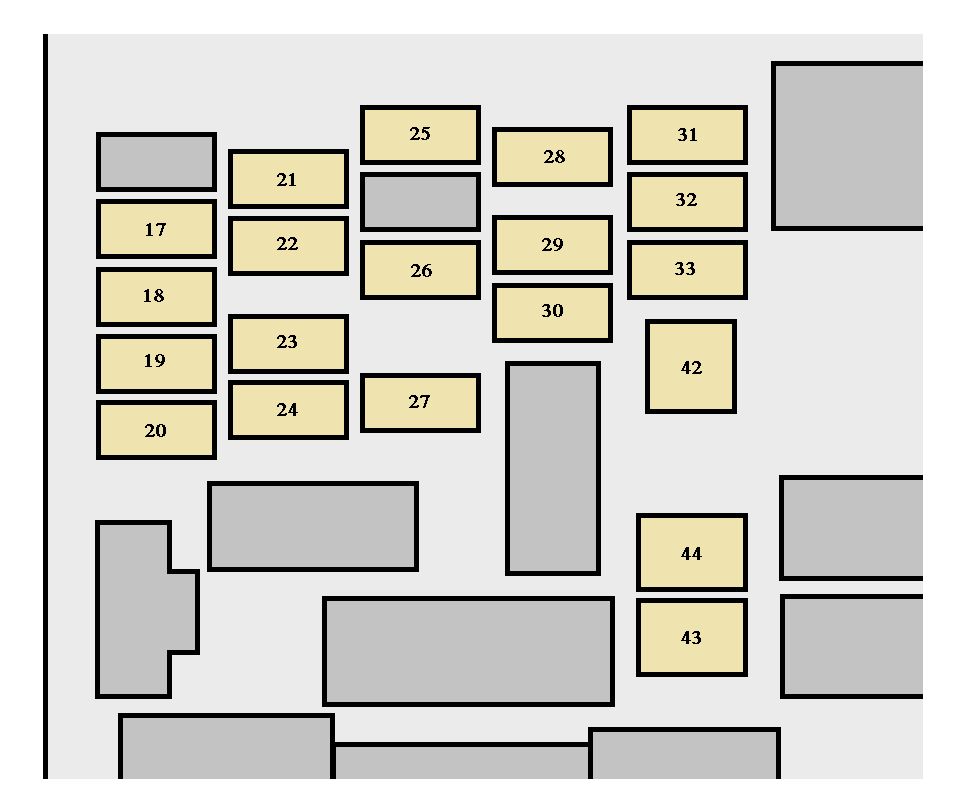

Kabine
| Nummer | Ampere [A] | Beschreibung |
| 22 | 10 A | Klimaanlage, Heckscheibenheizung |
| 23 | 10 A | Anzeigen und Messgeräte, Service-Erinnerungsanzeigen und akustische Warnungen (außer Batterieleerstandsanzeige und offene Türen), Fensterheber, Tagfahrlichtsystem, Rückfahrlichter, elektrische Schiebetüren, automatisches Abblendglas im Spiegel, Kompass |
| 24 | 25A | Scheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage |
| 25 | 10 A | Mehrpunkt-/Sequenzielle Einspritzanlage, Außenspiegelheizung |
| 26 | 15A | Tempomat, Antiblockiersystem, Traktionskontrollsystem, Verriegelung über Funkfernbedienung, Diebstahlsicherung |
| 27 | 5A | Anzeigen und Messgeräte, Ladesystem, SRS-Airbagsystem, Gurtstraffer, Mehrpunkt-/Sequenzielle Einspritzanlage |
| 28 | 15A | Bremslichter, Tempomat, hochgesetztes Bremslicht, Rücklichter |
| 29 | 10 A | Standlichter, vordere Seitenlichter, Kennzeichenbeleuchtung, Rücklichter, elektrische Schiebetüren |
| 30 | 15A | Elektrische Heckfenster |
| 31 | 7,5A | Borddiagnosesystem |
| 32 | 15A | Steckdosen |
| 33 | 5A | Mehrpunkt-/Sequenzielle Einspritzanlage |
| 34 | 25A | Türverriegelungssystem, Diebstahlwarnanlage |
| 35 | 7,5A | Blinker und Zähler, Autoradio, Uhr, Klimaanlage, Instrumentenbeleuchtungssteuerung, Heckscheibenheizung, elektronisches Automatikgetriebe, Warnblinkanlage, Standlichter, Sitzheizung, elektrische hintere Seitenfenster, elektrische Schiebetüren |
| 36 | 7,5A | Blinker, Warnblinkanlage |
| 37 | 7,5A | Autoradio |
| 38 | 15A | Zigarettenanzünder, Uhr, elektrische Spiegelverstellung, SRS-Airbagsystem, Gurtstraffer, Rückfahrlichter, Diebstahlsicherung, Klimaanlage |
| 39 | 5A | Vordere Klimaanlage |
| 49 | 30A | Heckscheibenheizung |
| 50 | 30A | Elektrische Fensterheber, elektrisches Schiebedach, elektrischer Sitz, elektrische Schiebetüren (rechte Seite), Sicherung „PWR-VENT“ |
| 51 | 40A | Sicherungen „CIG“, „RADIO Nr. 2“, „ECU-IG“, „TERGICRISTALLO“, „RISCALDATORE“, „INDICATORE“ und „TURN“ |

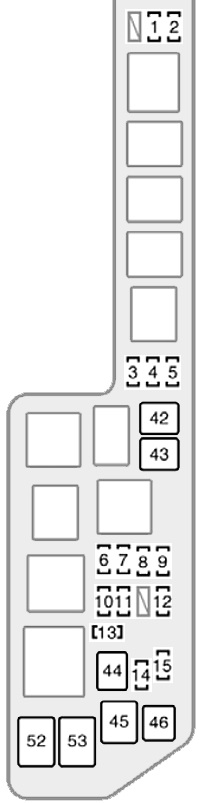

Sicherungsplan Motorraum #1
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20A | Sitzheizung |
| 2 | 25A | Luft-Kraftstoff-Verhältnis-Sensor |
| 3 | Ersatzsicherung | |
| 4 | Ersatzsicherung | |
| 5 | Ersatzsicherung | |
| 6 | 5A | Ladesystem |
| 7 | 15A | Rechter Scheinwerfer (Fernlicht) |
| 8 | 15A | Mehrpunkt-/Sequenzielle Einspritzanlage |
| 9 | 10 A | Hupe, Diebstahlsicherung |
| 10 | 10 A | Warnblinkanlage |
| 11 | 30A | Sicherungen „IGN“ und „STARTER“ |
| 12 | 15A | Linker Scheinwerfer (Fernlicht) |
| 13 | 20A | Autoradio |
| 14 | 10 A | Uhr, persönliche Beleuchtung, Kosmetikspiegelbeleuchtung, Deckenbeleuchtung in den Türen, Kofferraumbeleuchtung, Anzeige für offene Türen, Zündschalteranzeige, Diebstahlsicherung, Tagfahrlichtsystem, Innenbeleuchtung, Klimaanlage, Funkfernbedienung, Garagentoröffner |
| 15 | 10 A | Tempomat, SRS-Kontrollleuchte, elektrische Schiebetüren |
| 42 | 30A/40A | Elektrische Kühlgebläse (mit Zugpaket – 40A; ohne Zugpaket – 30A) |
| 43 | 30A/40A | Elektrische Kühlgebläse (mit Zugpaket – 40A; ohne Zugpaket – 30A) |
| 44 | 40A | Tagfahrlichtsystem, Sicherungen „H-LP RH (LO)“ und „H-LP LH (LO)“ |
| 45 | 40A | Hintere Klimaanlage |
| 46 | 50A | Vordere Klimaanlage |
| 52 | 140A | Ladesystem, Sicherungen „FL ABS“, „INP“, „HTR“ und „R/RA/C“ |
| 53 | 100A | Sicherungen „AM1“ und „DEF“ |
Sicherungsplan Motorraum Nr. 2
| Nummer | Ampere [A] | Beschreibung |
| 16 | 20A | Nebelscheinwerfer vorne |
| 17 | 25A | Traktionskontrollsystem |
| 18 | 25A | Traktionskontrollsystem |
| 19 | 10 A | Linker Scheinwerfer (Abblendlicht) |
| 20 | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 21 | 5A | Traktionskontrollsystem |
| 47 | 30A | Elektrische Schiebetüren (linke Seite) |
| 48 | 40A | Hintere Klimaanlage |
| 54 | 60A | Antiblockiersystem |
Über Toyota Sienna XL10 (1998-2003)
Der Toyota Sienna XL10, produziert von 1998 bis 2003, ist die erste Generation des beliebten Minivans des japanischen Automobilherstellers Toyota. Dieses Modell wurde mit Fokus auf Familienbedürfnisse entwickelt und bietet einen geräumigen Innenraum und bequeme Sitzgelegenheiten für bis zu sieben Passagiere. Der Sienna XL10 war mit einem zuverlässigen 3,0-Liter-V6-Motor ausgestattet, der ausreichend Leistung für den täglichen Gebrauch und längere Fahrten bot. Dank seiner robusten Bauweise und dem Fokus auf Sicherheit wurde dieses Modell bei Familien beliebt, die ein zuverlässiges und praktisches Fahrzeug suchten.
Sicherungsplan Toyota Sienna XL10
Diese Seite zeigt den Sicherungsplan für das Modell Toyota Sienna XL10. In diesem Fahrzeug befindet sich der Sicherungskasten an zwei Hauptstellen: unter der Motorhaube im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn ordnungsgemäß zu warten.
