Toyota Avensis T25 (2003-2009) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Avensis T25 (2003–2009), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Avensis T25 (2003-2009) – Beschreibung des Sicherungskastenplans
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Avensis T25 (2003-2009) ist die Sicherung 9 im Sicherungskasten in der Kabine.

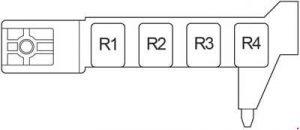

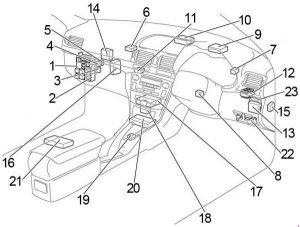

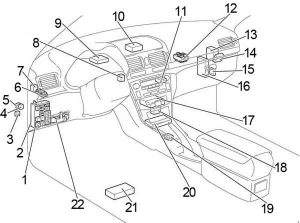

Kabine
LHD
RHD
| Sicherung | Beschreibung |
| 1 | Sicherungskasten |
| 2 | Integrationsrelais |
| 3 | Stromkreisöffnungsrelais |
| 4 | Relais der hinteren Nebelscheinwerfer |
| 5 | Relais der Heckscheibenentfeuchtung |
| 6 | Relais-Sicherungskasten |
| 7 | Blinkerrelais |
| 8 | Transponder-Schlüsselverstärker |
| 9 | EPS ECU |
| 10 | Transponder-Schlüsselcomputer |
| 11 | Antennenverstärker |
| 12 | Anschlussblock |
| 13 | Wischerrelais |
| 14 | Türsteuerempfänger |
| 15 | Scheinwerfer-Niveauregelungs-Steuergerät |
| 16 | Motor- und ECT-Steuergerät (A / T) Motorsteuergerät (M / T) |
| 17 | Klimaanlagen-Steuergerät |
| 18 | Optionaler Anschluss (Navigationssteuergerät) |
| 19 | Getriebesperren-Steuergerät |
| 20 | Airbag-Sensoreinheit |
| 21 | Navigationssteuergerät |
| 22 | Zusätzlicher Sicherungskasten |
| 23 | RHD: Diebstahlschutz-Steuergerät |

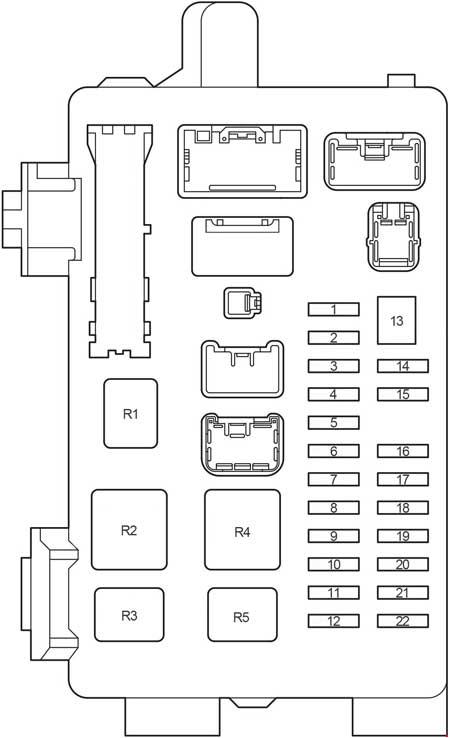

Sicherungskasten Kabine
| Sicherung | Ampere [A] | Beschreibung | |
| 1 | IGN | 10 | SRS-Airbag-System;
Anzeige und Messgeräte; Startsystem; Multi-Port-Kraftstoffeinspritzsystem; Sequentielles Multi-Port-Kraftstoffeinspritzsystem. |
| 2 | S/ROOF | 20 | Schiebedach |
| 3 | RR FOG | 7,5 | Nebelschlussleuchte |
| 4 | FR FOG | 15 | Nebelscheinwerfer vorne;
Kontrollleuchte. |
| 5 | AM1 | 25 | Startsystem;
Sicherungen „CIG“, „RAD NO.1“. |
| 6 | PANEL | 7,5 | Instrumentenbeleuchtung;
Armaturenbrettbeleuchtung; Elektronisches Getriebe; Multifunktionsdisplay; Handschuhfachbeleuchtung; Konsolenbeleuchtung; Scheinwerferreinigung; Nebelscheinwerfer vorne; TOYOTA Parksystem. |
| 7 | RR WIP | 20 | Heckscheibenwischer und -waschanlage |
| 8 | GAUGE2 | 7,5 | Rückfahrlicht;
Scheinwerfer-Niveauregulierungssystem; Blinker und Warnblinkanlage. |
| 9 | CIG | 15 | Zigarettenanzünder |
| 10 | HTR | 10 | Sitzheizung;
Klimaanlage. |
| 11 | – | – | – |
| 12 | RAD NO.1 | 7,5 | Audiosystem;
Multifunktionsdisplay; Elektrische Rückspiegel; Kilometerzähler und Messgeräte; Steckdose. |
| 13 | PWR SEAT | 30 | Elektrischer Sitz |
| 14 | TAIL | 10 | Rücklichter;
Positionslichter; Kennzeichenbeleuchtung; Kofferraumbeleuchtung; Automatisches Lichtsteuerungssystem; Nebelscheinwerfer vorne; Nebelschlussleuchte; Kombinierter Kilometerzähler. |
| 15 | OBD2 | 7,5 | On-Board-Diagnosesystem |
| 16 | P / POINT | 15 | Steckdose |
| 17 | DOOR | 25 | Elektrisches Verriegelungssystem |
| 18 | WIP | 25 | Scheibenwischer und Scheibenwaschanlage vorne;
Scheinwerferreinigung. |
| 19 | ECU-IG | 7,5 | Elektrische Kühlgebläse;
Ladesystem; ABS; Fahrzeugstabilitätskontrollsystem; Elektrische Servolenkung. |
| 20 | S-HTR | 20 | Sitzheizung |
| 21 | GAUGE1 | 10 | Schalterbeleuchtung;
Informationsdisplay; Integrationsrelais; Anzeigen und Messgeräte; Getriebesperren-Kontrollsystem; Elektronisches Getriebe; Automatischer Blendschutzspiegel; Scheibenwischer; Feststellbremse. |
| 22 | STOP | 15 | Bremslicht;
Getriebesperren-Kontrollsystem; ABS; Obere Bremsleuchte; Multi-Port-Kraftstoffeinspritzsystem; Sequentielles Multi-Port-Kraftstoffeinspritzsystem. |
| Relais | |||
| R1 | – | – | |
| R2 | HTR | Heizung | |
| R3 | SEAT HTR | Sitzheizung | |
| R4 | IG1 | Zündung | |
| R5 | TAIL | Rücklichter | |

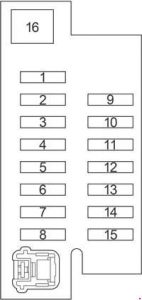

Zusätzlicher Sicherungskasten in der Kabine – Avensis T25
| Sicherung | Ampere [A] | Beschreibung | |
| 1 | – | – | – |
| 2 | P-RR P / W | 20 | Fensterstromversorgung |
| 3 | P-FR P / W | 20 | Fensterstromversorgung |
| 4 | D-RR P / W | 20 | Fensterstromversorgung |
| 5 | D-FR P / W | 20 | Fensterstromversorgung |
| 6 | ECU-B 1 | 7,5 | Sicherungskasten des Multi-Mode-Schaltgetriebes |
| 7 | FUEL OPN | 10 | Tankklappenöffnung |
| 8 | FR DIC | 20 | Frontscheibenentfeuchter;
Sicherung „MIR HTR“. |
| 9 | – | – | – |
| 10 | DEF I/UP | 7,5 | Klimaanlage |
| 11 | ST | 7,5 | Multi-Port-Kraftstoffeinspritzsystem;
Sequentielles Multi-Port-Kraftstoffeinspritzsystem; Informationsdisplay; Startsystem. |
| 12 | MIR HTR | 10 | Außenspiegelentfeuchter |
| 13 | RAD NO.2 | 15 | Audiosystem;
Informationsdisplay. |
| 14 | DOME | 7,5 | Innenbeleuchtung;
Persönliche Beleuchtung; Fußraumbeleuchtung; Türbeleuchtung; Kofferraumbeleuchtung; Einladungsbeleuchtung. |
| 15 | ECU-B 2 | 7,5 | Klimaanlage;
Drahtlose Türverriegelungssteuerung. |
| 16 | PWR SEAT | 30 | Elektrischer Sitz |

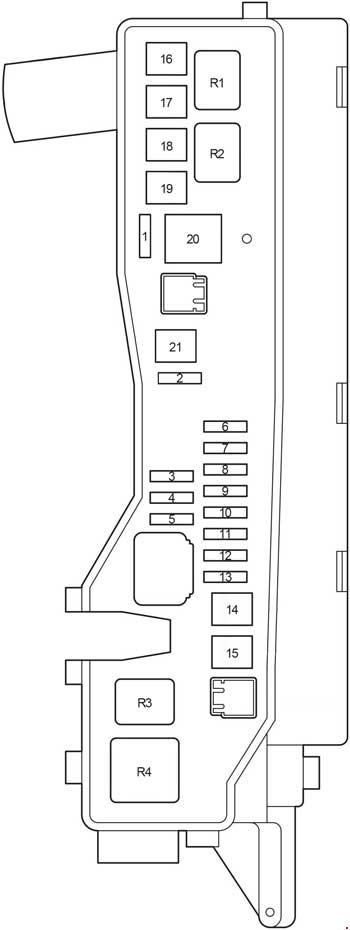

Sicherungskasten Kabine
LHD
RHD
| Nummer | Relais |
| R1 | Frontscheibenentfeuchter (FR DEICER) |
| R2 | Stromversorgung (P / POINT) |
| R3 | Nebelscheinwerfer vorne (FR FOG) |
| R4 | Starten (ST) |

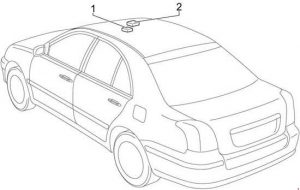

Limousine

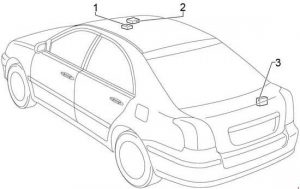

Liftback

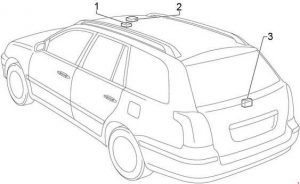

Kombi
| Nummer | Beschreibung |
| R1 | Telefonmikrofonverstärker |
| R2 | Relais für Steuerung und Motor des Schiebedachs |
| R3 | Motor und Relais des Heckscheibenwischers |

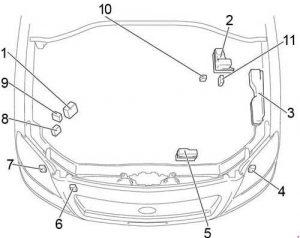

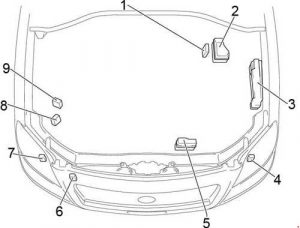

Motorraum
1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE
1CD-FTV
| Nummer | Beschreibung |
| 1 | Elektronische Steuereinheit |
| 2 | Zusätzlicher Sicherungskasten |
| 3 | Sicherungskasten |
| 4 | Scheinwerfersteuerung ECU LH |
| 5 | Relais-Sicherungskasten |
| 6 | Relais der Scheinwerferwischersteuerung |
| 7 | Scheinwerfersteuerung ECU RH |
| 8 | Schlupfregelungs-ECU mit Aktuator (mit VSC) |
| 9 | Schlupfregelungs-ECU mit Aktuator (ohne VSC) |
| 10 | Glühkerzenrelais |
| 11 | Leistungsheizeinheit |

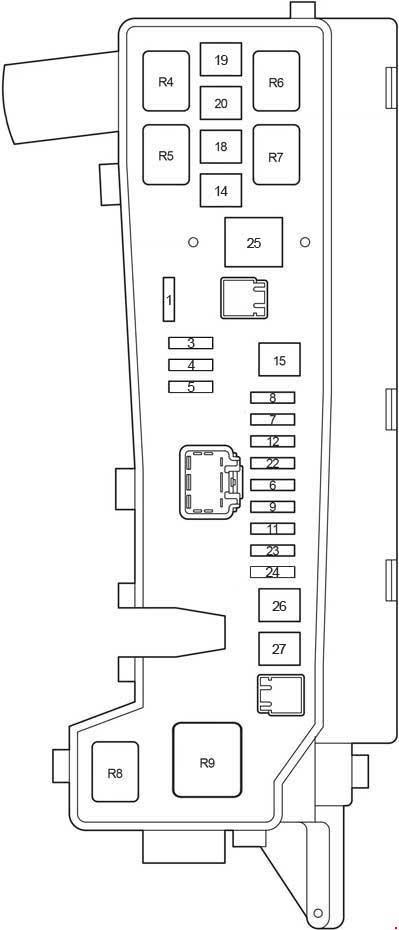

Sicherungskasten des Motorraums – Avensis T25
1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE
1CD-FTV
| Nummer | Sicherung | Ampere [A] | Beschreibung |
| 1 | – | – | – |
| 2 | VSC | 25 | 1CD – FTV:
ABS, VSC |
| ABS | 25 | 1CD – FTV:
ABS |
|
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | ALT-S | 7,5 | Ladesystem |
| 7 | DCC | 30 | Sicherungen „ECU-B NO.2“, „DOME“, „RAD NO.2“ |
| 8 | AM2 | 30 | Startsystem;
Sicherungen „ST“, „IGN“. |
| 9 | HAZARD | 10 | Blinker und Warnblinkanlage |
| 10 | F-HTR | 25 | 1CD – FTV:
Kraftstoffheizung |
| 11 | HORN | 15 | Hupe |
| 12 | EFI | 20 | Multi-Port-Kraftstoffeinspritzsystem;
Sequentielles Multi-Port-Kraftstoffeinspritzsystem; Sicherungen „EFI Nr. 1“, „EFI Nr. 2“. |
| 13 | PWR HTR | 25 | 1CD – FTV:
Elektrische Heizung |
| 14 | RR DEF | 30 | Heckscheibenentfeuchter |
| 15 | MAIN | 40 | Scheinwerferreinigung;
Scheinwerfer; Sicherungen „H-LP HI LH“, „H-LP HI RH“, „H-LP LH“, „H-LP RH“ |
| 16 | AM1 NO.1 | 50 | 1CD – FTV:
„ACC“, „CIG“, „RAD NO.1“, „ECU-B NO.1“, „FL P / W“, „FR P / W“, „RL P / W“, „ RR P / W “ |
| 17 | H / CLN | 30 | Scheinwerferreinigung |
| 18 | HTR | 40 | Klimaanlage;
Heizung. |
| 19 | CDS | 30 | Elektrischer Kühlventilator |
| 20 | RDI | 40 | 1CD – FTV, 1ZZ-FE, 3ZZ-FE:
Elektrischer Kühlventilator |
| 30 | 1AZ-FE, 1AZ-FSE:
Elektrischer Kühlventilator |
||
| 21 | VSC | 50 | 1CD – FTV:
ABS, VSC |
| ABS | 40 | 1CD – FTV:
ABS |
|
| 22 | IG2 | 15 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Startsystem; Multi-Port-Kraftstoffeinspritzsystem; Sequentielles Multi-Port-Kraftstoffeinspritzsystem. |
| 23 | THROTTLE | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Elektronisches Drosselklappensteuerungssystem |
| ETCS | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Elektronisches Drosselklappensteuerungssystem |
|
| 24 | A / F | 20 | 1AZ-FSE, 1AZ-FE:
Luft-Kraftstoff-Verhältnis-Sensor |
| 25 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 26 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 27 | EMPS | 50 | 1ZZ-FE, 3ZZ-FE:
Elektrische Servolenkung |
| Relais | |||
| R1 | EFI MAIN | 1CD – FTV:
Motorsteuergerät |
|
| R2 | EDU | 1CD – FTV:
Motorsteuergerät |
|
| R3 | FAN NO.3 | 1CD – FTV:
Elektrischer Kühlventilator |
|
| R4 | FAN NO.1 | Elektrischer Kühlventilator | |
| R5 | FAN NO.2 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Elektrischer Kühlventilator |
|
| R6 | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: | |
| R7 | FAN NO.3 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Elektrischer Kühlventilator |
|
| R8 | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – | |
| R9 | EMPS | 1ZZ-FE, 3ZZ-FE:
Elektrische Servolenkung |
|

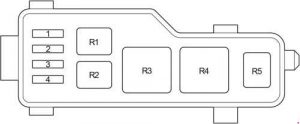

Relais-Sicherungskasten im Motorraum
| Nr | Sicherung | Ampere [A] | Beschreibung |
| 1 | H-LP HI LH | 10 | Scheinwerfer links (Fernlicht) |
| 2 | H-LP HI RH | 10 | Scheinwerfer rechts (Fernlicht);
Blinker und Messgeräte. |
| 3 | H-LP LH | 15 | Scheinwerfer links (Abblendlicht) |
| 4 | H-LP RH | 15 | Scheinwerfer rechts (Abblendlicht) |
| Relais | |||
| R1 | HORN | Hupe | |
| R2 | F-HTR | Kraftstoffheizung | |
| R3 | H-LP | Scheinwerfer | |
| R4 | DIM | Widerstand | |
| R5 | FAN NO.2 | Elektrischer Kühlventilator | |

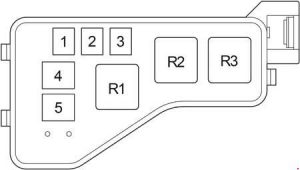

Zusätzlicher Sicherungskasten für den Motorraum (1CD-FTV)
| Sicherung | Ampere [A] | Beschreibung | |
| 1 | – | – | – |
| 2 | HTR2 | 50 | Elektrische Heizung |
| 3 | HTR1 | 50 | Elektrische Heizung |
| 4 | GLOW | 80 | Glühkerze |
| 5 | ALT | 140 | Relais IG1;
Relais TAIL; Relais SEAT HTR; Sicherungen „H-LP CLN“, „AM1 NO.1“, „RDI“, „CDS“, „VSC“ (50A), „VSC“ (25A), „ABS“ (40A), „ABS“ (25A), „H / CLN“, „RR DEF“, „GLOW“, „HTR NO1“, „HTR NO2“, „RFGHTR“, „AM1 NO.2“, „RR FOG“, „S / ROOF“, „STOP“, „P / POINT“, „FR FOG“, „OBD2“, „DOOR“. |
| Relais | |||
| R1 | – | – | |
| R2 | HTR2 | Elektrische Heizung | |
| R3 | HTR1 | Elektrische Heizung | |

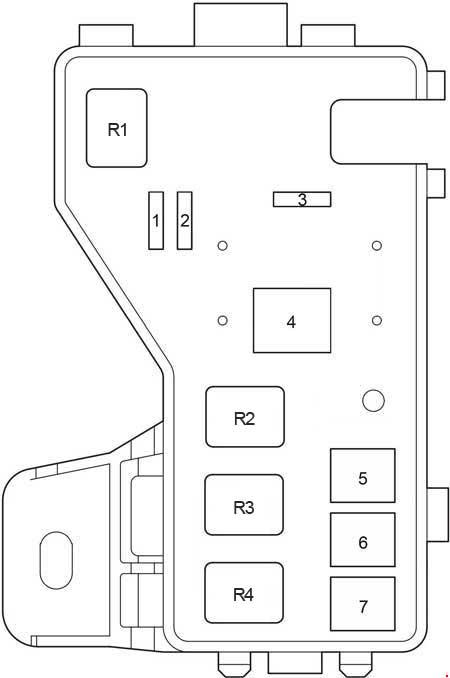

Zusätzlicher Sicherungskasten für den Motorraum (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)
| Nr. | Sicherung | Ampere [A] | Beschreibung |
| 1 | EFI NO.1 | 10 | Multi-Port-Kraftstoffeinspritzsystem;
Sequenzielles Multi-Port-Kraftstoffeinspritzsystem. |
| 2 | EFI NO.2 | 7,5 | Emissionskontrollsystem |
| 3 | VSC | 20 | ABS, VSC |
| ABS | 25 | ABS | |
| 4 | ALT | 100 | 1ZZ-FE, 3ZZ-FE:
Sicherungen „AM1 NO.1“, „H-LP CLN“, „ABS“ (25A), „VSC“ (25A), „ABS“ (40A), „VSC“ (50A), „CDS“, „RDI“, „HTR“, „RR DEF“, „RR FOG“, „FR FOG“, „AM1“, „DOOR“, „STOP“, „OBD2“, „S / ROOF“, „PWR SEAT“, „P / POINT“, „TAIL“, „PANEL“, „RR WIP“, „ECU-IG“, „WIP“, „GAUGE2“, „GAUGE1“, „HTR“, „S-HTR“ |
| 120 | 1AZ-FSE, 1AZ-FE:
Sicherungen „AM1 NO.1“, „H-LP CLN“, „ABS“ (25A), „VSC“ (25A), „ABS“ (40A), „VSC“ (50A), „CDS“, „RDI“, „HTR“, „RR DEF“, „RR FOG“, „FR FOG“, „AM1“, „DOOR“, „STOP“, „OBD2“, „S / ROOF“, „FOTEL PWR“, „P / POINT“, „TAIL“, „PANEL“, „RR WIP“, „ECU-IG“, „WIP“, „GAUGE2“, „GAUGE1“, „HTR“, „S-HTR“. |
||
| 5 | VSC | 40 | ABS, VSC |
| ABS | 40 | ABS | |
| 6 | AM1 NO.1 | 50 | Sicherungen „PWR SEAT“, „FR DIC“, „FUEL OPN“,
„ECU-B 1“, „P-RR P / W“, „P-FR P / W“, „D-RR P / W“, „D-FR P / W“ |
| 7 | H-LP CLN | 30 | Scheinwerferreinigung |
| Relais | |||
| R1 | INJ | Einspritzdüse | |
| R2 | EFI | Motorsteuergerät | |
| R3 | IG2 | Zündung | |
| R4 | A / F | Luft-Kraftstoff-Verhältnis-Sensor | |
