Toyota Prius XW10 (1997-2003) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Prius XW10 (1997–2003), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Prius XW10 (1997-2003) – Sicherungskastendiagramm
Baujahr: 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius XW10 (1997-2003) ist die Sicherung 28 im Sicherungskasten auf dem Armaturenbrett.

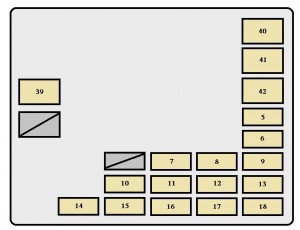

Motorraum
Armaturenbrett
Kofferraum
Sicherungen
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ABS NO.4 | 10 | Antiblockiersystem |
| 2 | HTR No.1 | 30 | Klimaanlage |
| 3 | HTR No.2 | 30 | Klimaanlage |
| 4 | DRL | 7,5 | Tagfahrlichtsystem |
| 5 | CDS FAN | 30 | Klimaanlage |
| 6 | HORN | 10 | Hupe |
| 7 | HEAD HI (RH) (nur Fahrzeuge mit Tagfahrlichtsystem) | 10 | Rechter Scheinwerfer (Fernlicht) |
| 8 | AM2 | 15 | Startanlage;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Wegfahrsperre für Hybridfahrzeuge. |
| 9 | THRO | 15 | Elektronisches Drosselklappensteuerungssystem |
| 10 | HEAD (RH) (Fahrzeuge ohne Tagfahrlichtsystem) | 10 | Rechter Scheinwerfer |
| HEAD LO (RH) (Fahrzeuge mit Tagfahrlichtsystem) | |||
| 11 | HEAD HI (LH) (Fahrzeuge mit Tagfahrlichtsystem) | 10 | Linker Scheinwerfer (Fernlicht) |
| 12 | BATT FAN | 10 | Batteriekühlgebläse |
| 13 | ABS NO.3 | 20 | Hydraulischer Bremskraftverstärker |
| 14 | HV | 20 | Hybridsystem |
| 15 | EFI | 15 | Mehrpunkt-Einspritzanlage;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 16 | HEAD (LH) (Fahrzeuge ohne Tagfahrlichtsystem) | 10 | Linker Scheinwerfer |
| HEAD LO (LH) (Fahrzeuge mit Tagfahrlichtsystem) | |||
| 17 | DOME | 15 | Audiosystem,
Informationsdisplay; Innenbeleuchtung; Kofferraumbeleuchtung; Fenstersteuerungssystem; Drahtloses Fernbedienungssystem. |
| 18 | TURN-HAZ | 10 | Blinker;
Warnblinkanlage. |
| 19 | PANEL | 5 | Audiosystem;
Aschenbecherbeleuchtung; Scheinwerferhöhenverstellung; Warnblinkanlage. |
| 20 | GAUGE | 10 | Kontrollleuchten und Anzeigen;
Warnleuchte; Heckscheibenheizung; Wartungserinnerungsanzeige und akustische Warnsignale; Rückfahrlicht; Fenstersteuerungssystem; Klimaanlage. |
| 21 | HTR | 10 | Klimaanlage |
| 22 | TAIL | 7,5 | Positionslichter;
Rücklichter; Kennzeichenbeleuchtung; Seitenmarkierungsleuchten. |
| 23 | ECU – IG | 5 | Klimaanlage;
Antiblockiersystem während des Bremsens; Elektrische Servolenkung; Tagfahrlichtsystem. |
| 24 | STOP | 15 | Bremslichter;
Hochgesetzte Bremslichter; Antiblockiersystem. |
| 25 | ACC | 10 | Kontrollleuchte des Antiblockiersystems;
Uhr; Audiosystem; Informationsdisplay; Getriebesperrsystem. |
| 26 | WIPER | 30 | Scheibenwischer vorne |
| 27 | ECU – B | 7,5 | Klimaanlage;
Tagfahrlichtsystem; Elektrische Servolenkung; Wegfahrsperre für Hybridfahrzeuge. |
| 28 | CIG | 15 | Steckdose;
Zigarettenanzünder. |
| 29 | WASHER | 15 | Scheibenwaschpumpe |
| 30 | OOR | 30 | Elektrisches Verriegelungssystem |
| 31 | SRS ACC | 10 | SRS Airbag;
Gurtstraffer. |
| 32 | OBD II | 7,5 | Fehlender Stromkreis |
| 33 | PWR1 | 20 | Fenstersteuerungssystem |
| 34 | AM1 | 5 | Sicherungen „ACC“, „CIG“, „SRS ACC“,
„WASHER“, „HTR“, „WIPER“, „ECU – IG“ und „GAUGE“ |
| 35 | DC / DC – S | 5 | Wechselrichter und Wandler |
| 36 | HTR No. 3 | 50 | Klimaanlage |
| 37 | EMPS | 50 | Elektrische Servolenkung |
| 38 | ABS NO.1 | 40 | Antiblockiersystem |
| 39 | MF HEAD | 30 | Tagfahrlichtsystem |
| 40 | HTR | 50 | Klimaanlage |
| 41 | RDI | 30 | Elektrischer Kühlerventilator |
| 42 | ABS NO.2 | 30 | Hydraulischer Bremskraftverstärker |
